7.62毫米单芯消音抑制器结构设计

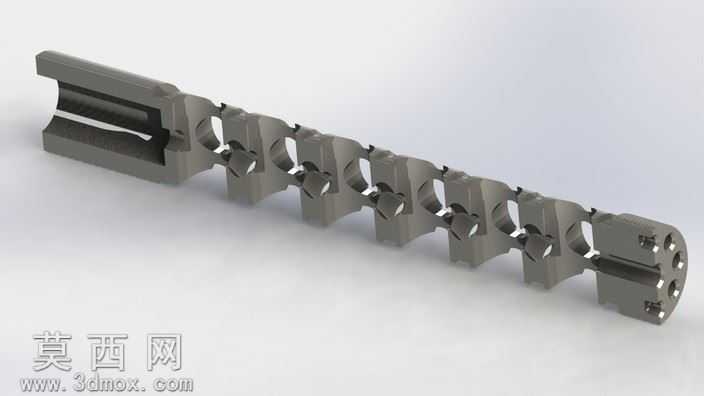

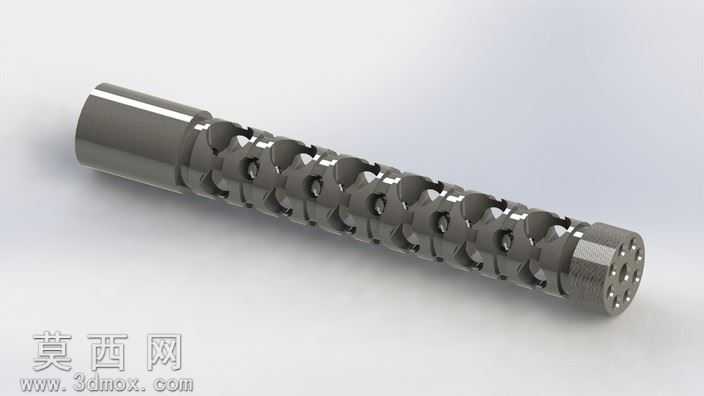

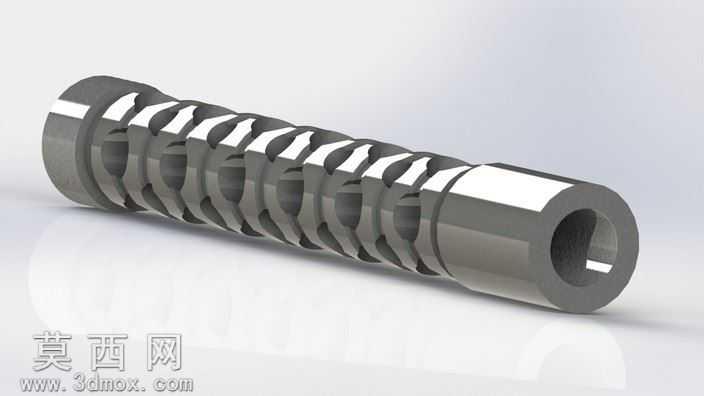

本作品为7.62毫米口径单芯结构消音抑制器的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成抑制器的主体管状基体，精准控制整体外径、内孔通径与总长尺寸，匹配7.62毫米口径的适配安装要求。主体外壁的连续镂空消音腔结构采用阵列式切除命令完成，先绘制单个消音腔的异形轮廓草图，通过拉伸切除生成单组腔室结构后，沿轴向以等间距参数完成线性阵列，保证每一组腔室的尺寸精度与位置一致性，腔室之间的连接筋条做了等厚处理，兼顾结构强度与消音气流的导流效果。模型两端的连接结构分别做了针对性设计：输入端为光滑圆柱对接段，预留了与枪械枪口对接的配合公差，外圆做了倒角处理便于装配导向；输出端为带多组泄压小孔的端盖结构，端盖外圆做了滚花纹理设计，采用圆周阵列命令完成泄压小孔的排布，同时在端盖与主体的连接位置做了止口定位结构，保证装配同轴度。材质渲染阶段选用哑光金属钢材材质，调整金属粗糙度、反射率参数还原钢制零件的哑光金属质感，对镂空腔室的内壁做了轻微的阴影加深处理，突出结构的层次感与立体感，滚花位置通过纹理贴图还原真实的网纹滚花触感。设计思路上，该单芯结构抑制器通过连续排列的腔室实现火药燃气的逐级膨胀泄压，改变燃气的流动路径、降低燃气喷出速度，从而实现降低射击噪音、减少枪口焰的效果，整体结构无多余分体零件，为一体化加工成型提供了结构基础，所有配合位置均预留了合理的机加工公差，可直接对接数控加工流程完成实物制作，模型的所有特征均保留完整建模历史，可根据不同口径需求快速调整参数完成衍生版本设计。
