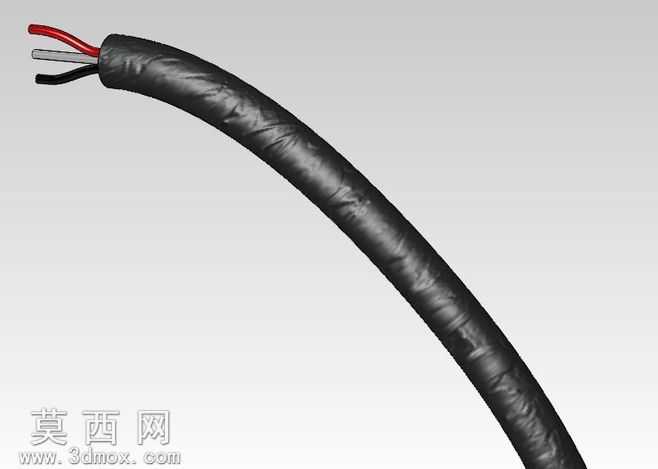

三芯带外护套电力电缆三维结构模型

本模型采用SolidWorks三维建模软件完成全参数化构建，完整还原三芯电力电缆的真实结构形态，建模过程中首先梳理电缆的层级结构逻辑，从最外层的黑色外护套到内部三根独立线芯逐层搭建。外护套部分采用扫描特征完成主体弯曲形态的构建，建模时参考真实电缆的自然弯曲弧度，通过样条曲线定义扫描路径，同时在外护套表面添加细微的纹理凹凸效果，模拟橡塑护套表面的自然褶皱与哑光质感，材质参数设置为深黑色高粗糙度的橡塑材质，还原真实电缆外护套的视觉与触感特征。内部三根线芯分别对应红、黑、银灰三种不同的线芯标识，每根线芯都独立构建了内部导体与外层绝缘层的双层结构，线芯端部做剥除外护套后的裸露处理，清晰展示内部线芯的排布方式，三根线芯在护套内部呈品字形排布，符合常规低压三芯电力电缆的内部结构设计规范。建模过程中严格控制各部分的尺寸比例，外护套的壁厚、线芯的直径、绝缘层的厚度都参考常规民用三芯电力电缆的实际尺寸参数设置，确保模型结构的真实性与参考价值。渲染阶段采用柔和的漫反射光源，避免强反光破坏橡塑材质的哑光质感，通过多角度光源照射突出外护套的纹理细节与线芯端部的色彩区分，让模型整体视觉效果贴近真实电缆的实物状态。设计思路上以结构展示为核心目标，省略了不必要的内部冗余细节，既保证模型轻量化便于编辑查看，又完整呈现电力电缆的核心结构特征，可用于电气布线演示、线缆结构教学、机电设备装配模拟等多种场景，能够直观展示三芯电力电缆的外部形态与内部线芯排布逻辑，帮助使用者快速理解这类常用电气线缆的结构组成。
