步进驱动式直线执行气缸结构设计

这款步进驱动式直线执行气缸，是面向工业自动化产线精准位移场景开发的直线驱动部件，可广泛应用在3C电子装配工位的工件精准推送、包装生产线的物料定距分料、小型检测设备的探头进给调节、非标自动化设备的工位切换推送等场景，替代传统气动气缸无法实现任意位置精准停驻、行程调节灵活性不足的痛点，适配需要多点位定位、低速平稳推送、推力可控的直线驱动需求。

从功能特性来看，该执行机构整合了步进电机的精准控制优势与气缸类部件的直线导向结构，无需额外搭配气动管路与气源处理元件，仅通过电控信号即可实现推杆的伸出、缩回以及行程范围内任意位置的停留，推力输出平稳可控，可根据实际负载需求匹配驱动参数，避免传统气动气缸冲击大、位置精度受气压波动影响的问题。结构上集成了导向柱与传动组件，推杆运行过程中径向晃动量小，可承受一定的侧向负载，适配多数不需要额外加装导向附件的轻载直线驱动场景，降低设备整体的装配复杂度与配件成本。

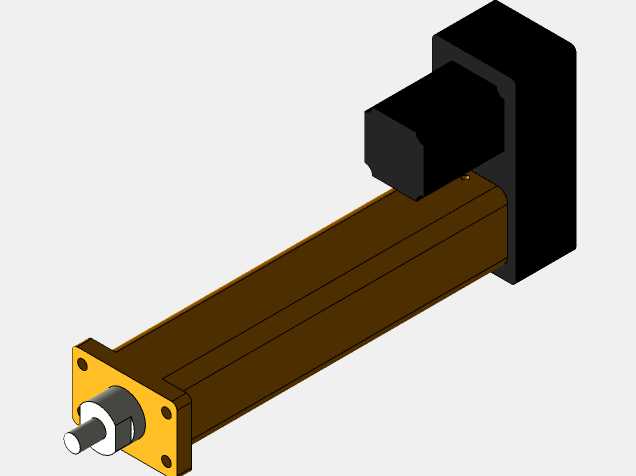

在设计思路上，这款执行器采用了集成化的布局设计，将步进驱动单元、传动转换组件、直线导向结构、安装基座整合为一体式结构，驱动单元侧置安装在主体导向结构旁，既压缩了整体的轴向安装尺寸，也方便后续对驱动部分进行维护调试。主体导向部分采用双导柱平行布局，配合内部的传动副将步进电机的旋转运动转换为推杆的直线运动，基座部分预留了标准化的安装孔位，可直接通过螺栓固定在设备安装面，推杆顶端也预留了外接执行端的连接接口，方便用户根据实际需求加装推头、夹具等末端配件。

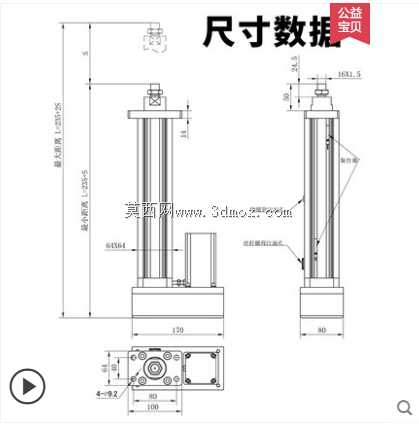

从外形尺寸与安装边界来看，该执行器的基座安装面尺寸规整，底部安装孔位采用对称式布局，适配常见的工业铝型材安装间距，主体立柱部分的截面尺寸紧凑，不会占用过多的设备安装空间。行程范围覆盖常用的短行程精准推送需求，最大伸出长度与最小缩回长度的差值满足多数轻载工位的位移要求，整体外形无突出的尖锐结构，安装后不会与周边设备部件产生运动干涉，用户在设备设计阶段可直接参考标注的外形尺寸预留安装空间，无需额外做结构避让设计。安装时仅需要固定基座的四个安装点位，接好驱动控制线即可完成装配，调试过程中可通过步进驱动器设置运行速度、行程距离，适配不同的工位节拍需求。
