菲利普斯F头沉头木螺钉三维设计模型

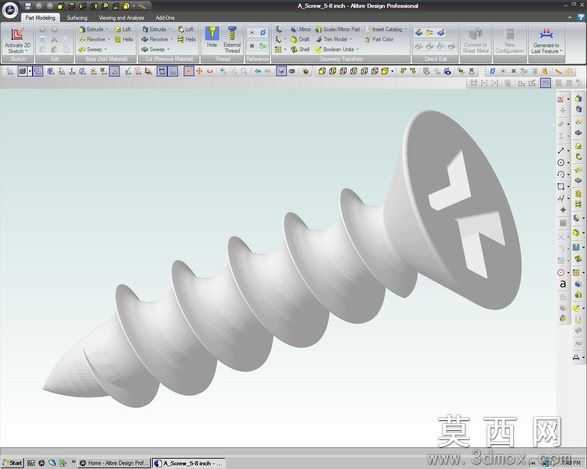

本模型为#6x5/8规格菲利普斯F头木螺钉的高精度三维设计成果，建模阶段严格遵循美制木螺钉的尺寸规范，首先以沉头头部的锥面轮廓为基准绘制旋转草图，通过旋转凸台命令生成头部基体，再绘制十字菲利普斯槽的截面轮廓，采用拉伸切除命令精准加工出驱动槽结构，保证槽型的深度、锥角与标准件参数完全匹配；螺杆部分采用螺旋线扫描生成螺纹牙型，针对木螺钉的自攻特性，将螺纹牙型设计为大螺距、锋利牙角的结构，末端收尖的锥度经过反复调整，确保符合实际木螺钉的攻入导向特性，整体建模过程全程添加几何约束与尺寸关联，修改任意规格参数即可快速生成同系列不同尺寸的螺钉模型。

参数设计上严格对应#6公称直径、5/8英寸公称长度的标准要求，沉头头部的锥角设定为90度适配常见的沉孔加工尺寸，十字槽的尺寸匹配菲利普斯2号批头的配合公差，螺纹大径、小径、螺距均参照ANSI B18.6.1木螺钉标准设定，螺杆光杆部分与螺纹部分的长度比例经过优化，既保证攻入木材后的握持强度，也避免螺纹过长导致的安装开裂问题。

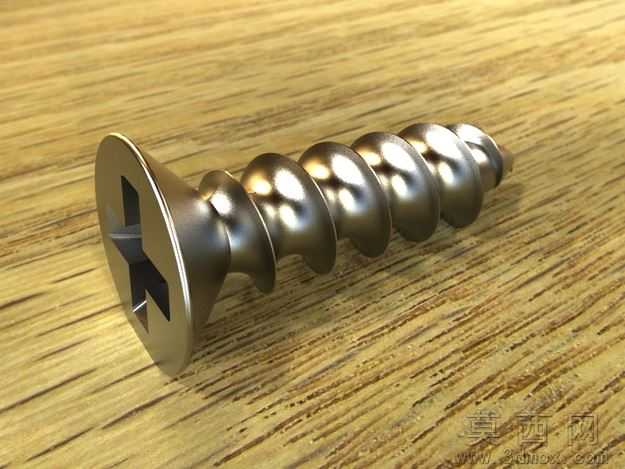

渲染材质环节采用镀镍金属材质，设置高反射率的金属着色器，调整粗糙度参数模拟真实电镀螺钉的细腻金属光泽，场景搭配木纹材质的承载平面，添加柔和的环境光与定向补光，还原金属螺钉在木质表面的真实光影反射效果，清晰呈现头部槽型、螺纹牙型的细节特征。

结构原理上，该螺钉属于沉头十字自攻木螺钉，安装时沉头可完全埋入木材表面实现平整外观，十字菲利普斯槽可提供更大的批头咬合面积，降低拧入时的滑牙概率，大螺距的锋利螺纹在攻入木材时可快速切削木质纤维，形成紧密的螺纹咬合，无需预先攻丝即可实现可靠的紧固连接，适用于各类木质构件的装配场景。

软件兼容方面，模型提供Alibre Design2012、SolidWorks2011原生格式，同时导出STL、AutoCAD通用格式，可兼容主流三维CAD软件打开编辑，STL格式可直接用于3D打印样件验证，AutoCAD格式可直接导入二维工程图场景进行装配标注，无需额外的格式转换即可满足不同设计场景的使用需求。

研发教学应用层面，该模型可作为五金紧固件设计的教学案例，帮助学习者掌握标准件建模的参数化设计方法、螺纹扫描的建模技巧，也可用于家具设计、木结构装配的虚拟仿真项目中，作为标准紧固件库的组成部分，辅助完成整体装配的干涉检查、装配工艺模拟，同时也可为紧固件生产企业的产品研发提供三维数字化参考，缩短同类型产品的设计迭代周期。
