内六角圆柱头公制螺栓三维建模教程

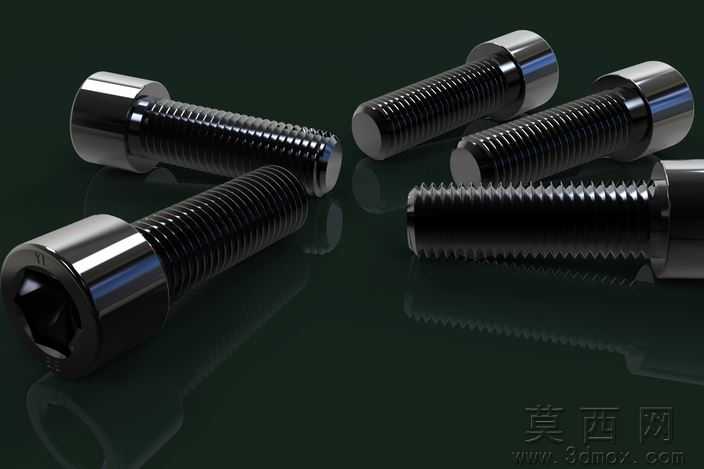

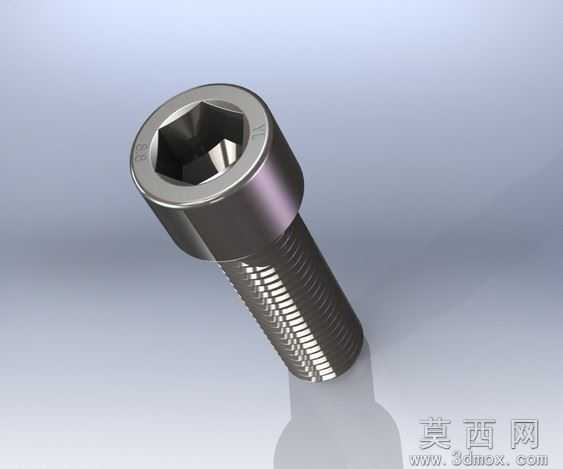

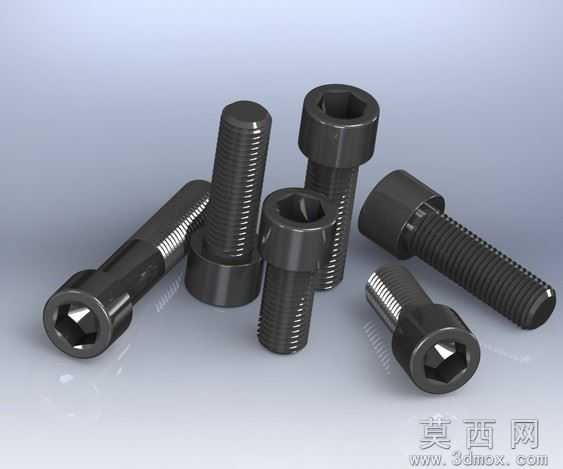

本模型为内六角圆柱头公制螺栓的完整三维建模成果，配套详细建模教学内容，覆盖从基础轮廓到细节特征的全流程设计。建模流程遵循SolidWorks标准机械建模逻辑，首先以前视基准面为草图平面，绘制螺栓头部的圆柱截面轮廓与内六角沉孔的正六边形草图，通过拉伸凸台命令生成圆柱头基体，再使用拉伸切除命令完成内六角驱动槽的特征构建，保证内六角对边尺寸符合国标紧固件公差要求；随后以螺栓头部下端面为基准，绘制螺杆的圆形截面草图，拉伸生成螺杆基础实体，重点针对公制螺纹部分进行精细化建模，通过螺旋线命令生成符合螺距参数的引导路径，绘制螺纹牙型截面轮廓后使用扫描切除命令生成真实的公制螺纹牙型，而非软件自带的简化装饰螺纹，完整还原螺纹的牙顶、牙底结构与升角特征，同时对螺栓头部与螺杆的衔接处添加标准过渡圆角，避免应力集中的结构缺陷。参数设计层面覆盖M16×35、M16×50、M16×80三款常用规格，所有尺寸严格遵循公制紧固件国家标准，螺栓头部厚度、内六角深度、螺杆长度、螺纹有效长度、螺距等参数均按国标公差范围设定，可直接根据实际装配需求修改全局参数快速生成对应规格的螺栓模型，无需重复建模。渲染材质环节采用金属合金钢材质，为模型添加符合真实金属特性的表面粗糙度参数，模拟镀锌高强度螺栓的金属光泽与表面质感，通过场景环境光、反射光的参数调整，还原金属零件的光影反射效果，清晰呈现内六角槽的棱角结构、螺纹牙型的连续曲面特征，渲染效果可直接用于机械装配演示、教学课件配图等场景。结构原理上，该类内六角圆柱头螺栓为常用可拆卸紧固件，依靠内六角槽与六角扳手的配合施加拧紧扭矩，通过外螺纹与配套内螺纹的啮合实现零部件的紧固连接，圆柱头设计可在沉孔安装场景中实现螺栓头部完全埋入连接件表面，保证安装面平整无凸起，公制螺纹的通用性使其可适配绝大多数国内工业场景的紧固需求。软件兼容方面，模型提供SolidWorks2011原生格式，同时导出STEP、IGES通用中间格式以及STL3D打印格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同软件的用户均可直接导入使用，STL格式可直接用于3D打印样件验证，无需额外进行格式转换或模型修复。研发教学应用层面，该模型配套的教程内容可作为机械专业学生、三维建模初学者学习紧固件建模、螺纹特征创建的实操案例，帮助学习者掌握螺旋线、扫描切除等常用建模命令的使用技巧，理解公制螺纹的参数标准与紧固件结构设计要点，同时模型本身可直接用于各类机械装配体的虚拟装配、干涉检查、工程图生成等研发环节，为机械设备的整机设计提供标准紧固件模型支撑，减少通用零件的重复建模工作量，提升机械设计的整体效率。
