平头菲利普斯#8木螺钉SolidWorks参数化模型

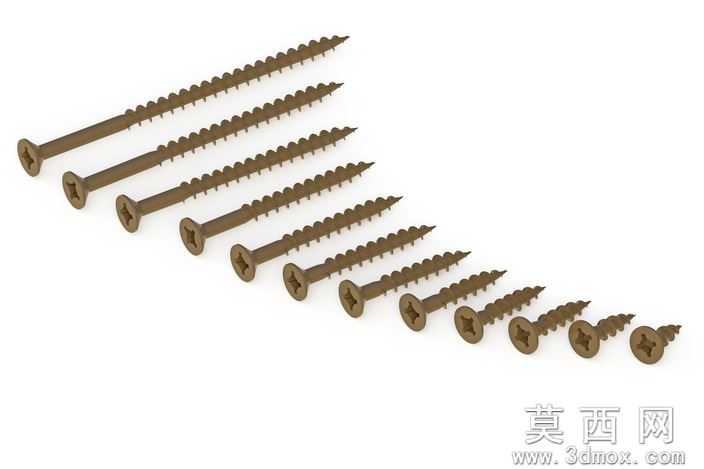

本模型为#8规格平头菲利普斯槽木螺钉的全参数化三维设计成果，建模阶段以SolidWorks为核心工具，首先基于木螺钉的通用设计规范绘制沉头头部轮廓、菲利普斯十字槽截面、全牙螺杆的基础草图，通过旋转凸台命令生成螺钉头部基体，再通过扫描切除命令精准加工出十字驱动槽结构，螺杆部分采用螺旋线引导扫描切除的方式生成连续自攻螺纹牙型，针对木螺钉螺纹牙距更深、牙尖更锋利的特性调整螺旋线螺距、牙型角参数，还原木螺钉拧入木材时的自攻切削结构特征。参数设计环节共配置12种不同长度规格，覆盖1/2英寸、5/8英寸、3/4英寸、7/8英寸、1英寸、1-1/8英寸、1-3/8英寸、1-1/2英寸、2英寸、2-1/2英寸、3英寸等常用尺寸，所有规格共享头部、槽型、螺纹截面的基础参数，仅调整螺杆长度参数即可快速生成对应规格模型，同时导出对应每个长度规格的独立IGS通用格式文件，满足不同场景的调用需求。渲染材质环节针对木螺钉常用的镀彩锌防锈表面处理效果，调整材质的金属粗糙度、反射率、漫反射颜色参数，还原棕黄色镀锌层的哑光金属质感，模型展示图中按长度从长到短依次排布不同规格螺钉，清晰呈现各尺寸的比例差异。结构原理上，该款木螺钉采用90度沉头平头设计，拧入木材后头部可完全埋入木材表面实现平整装配，菲利普斯十字槽可适配通用十字螺丝刀，驱动时受力均匀不易滑牙，全牙深螺纹结构可在拧入木材时挤压切削出适配螺纹，无需预先攻丝即可实现木材构件之间的牢固紧固连接，广泛用于家具组装、木作装修、木结构连接场景。软件兼容方面，模型提供原生SolidWorks格式文件，同时附带STEP、IGS等通用三维交换格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，还附带STL格式文件可直接用于3D打印打样验证，配套效果预览图可快速查看模型装配效果。研发教学应用层面，该模型可作为五金紧固件设计的教学案例，帮助学习者掌握参数化系列化零件的建模方法、螺纹类零件的建模技巧、不同CAD格式的转换规范，也可直接用于家具设计、木结构设计、装修工程设计的装配场景，减少紧固件重复建模的工作量，提升整体设计效率，同时也可作为紧固件生产企业的产品参数化设计参考模板，快速衍生不同规格的木螺钉设计方案。
