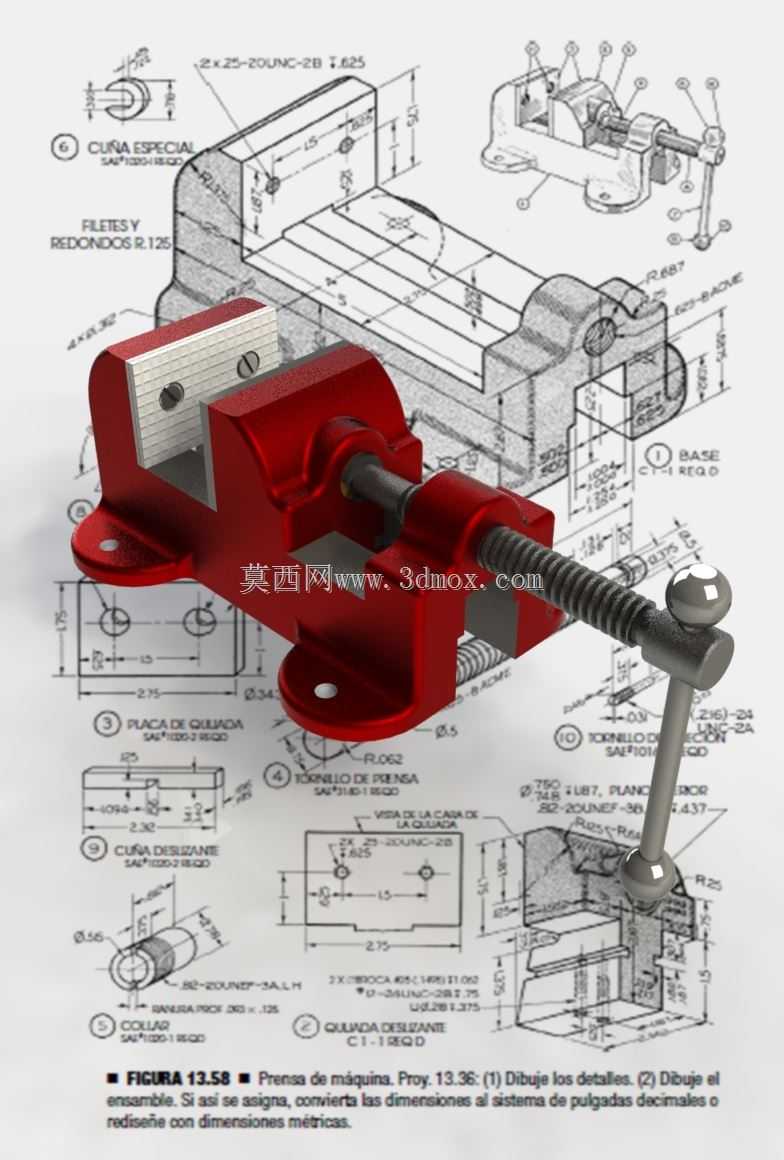

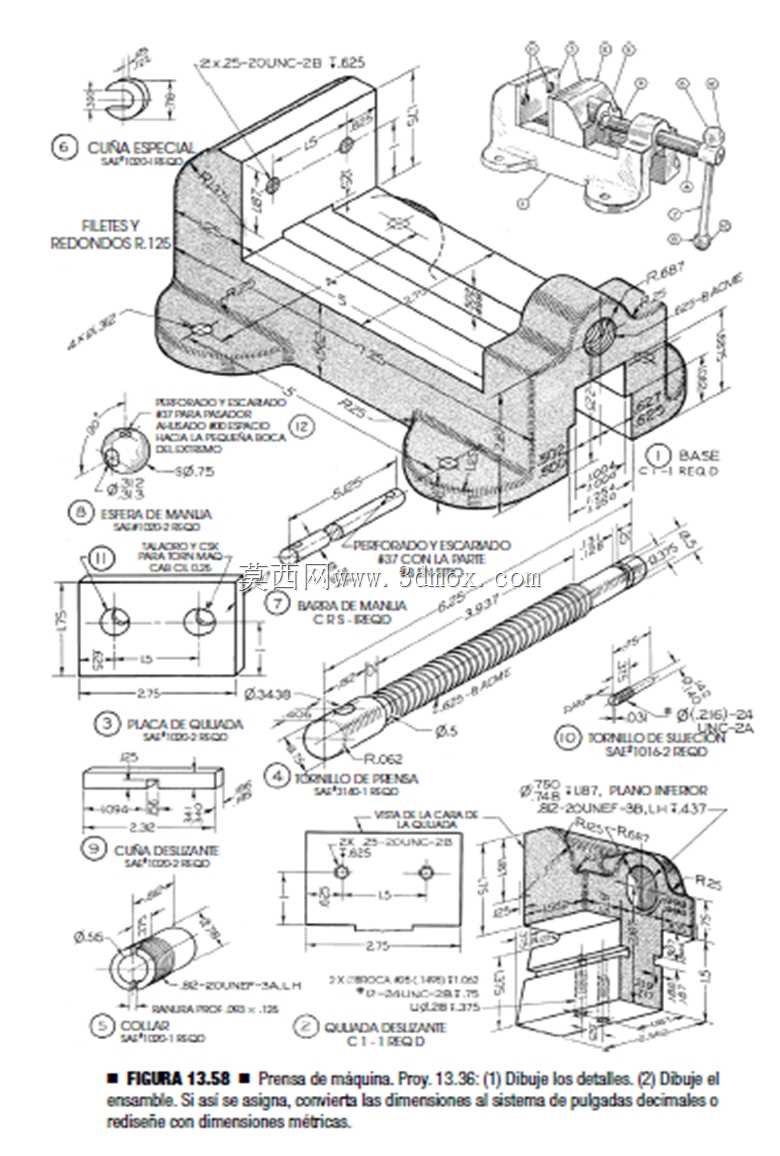

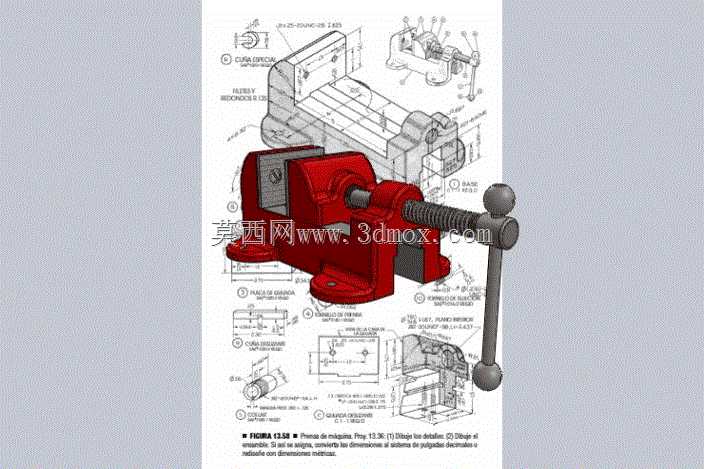

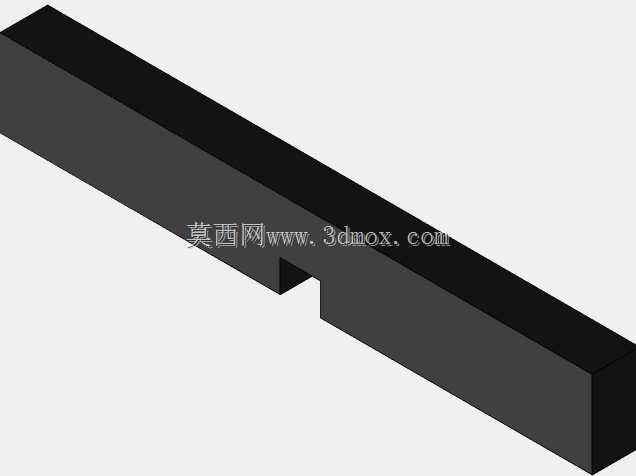

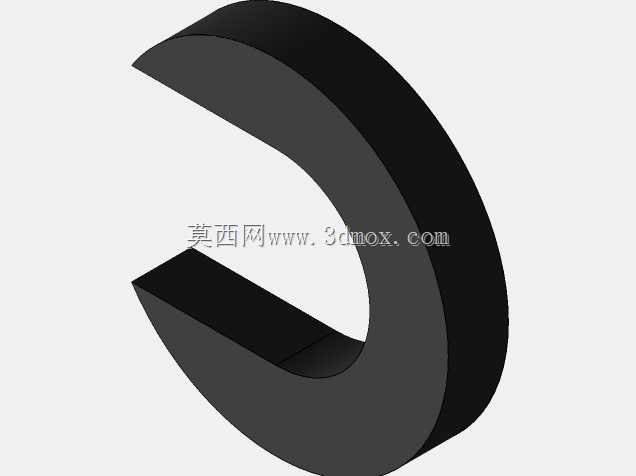

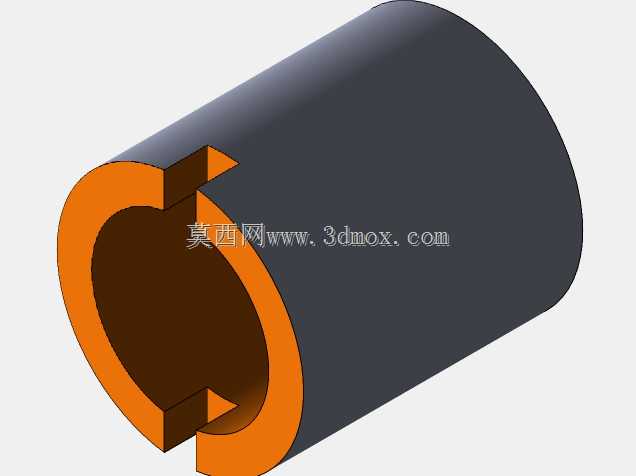

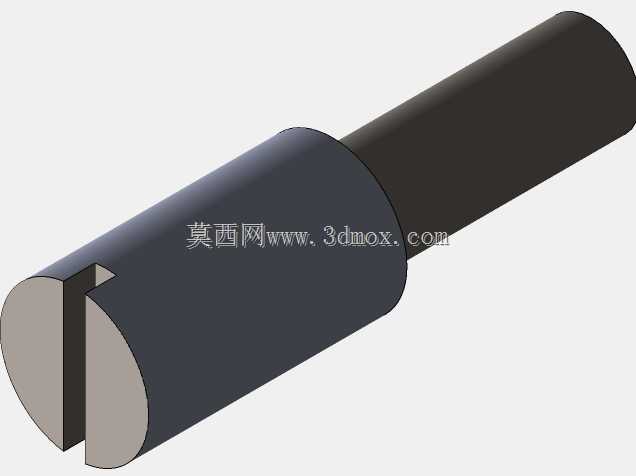

机加工用螺杆式手动台虎钳结构设计

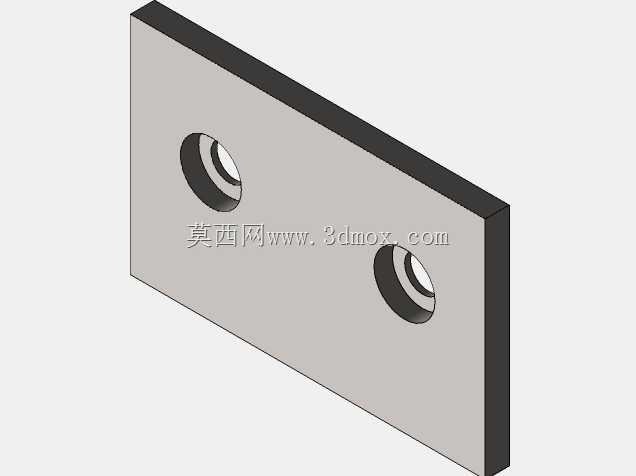

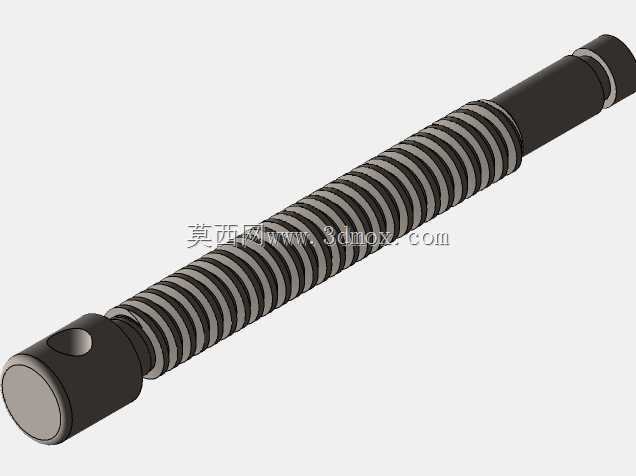

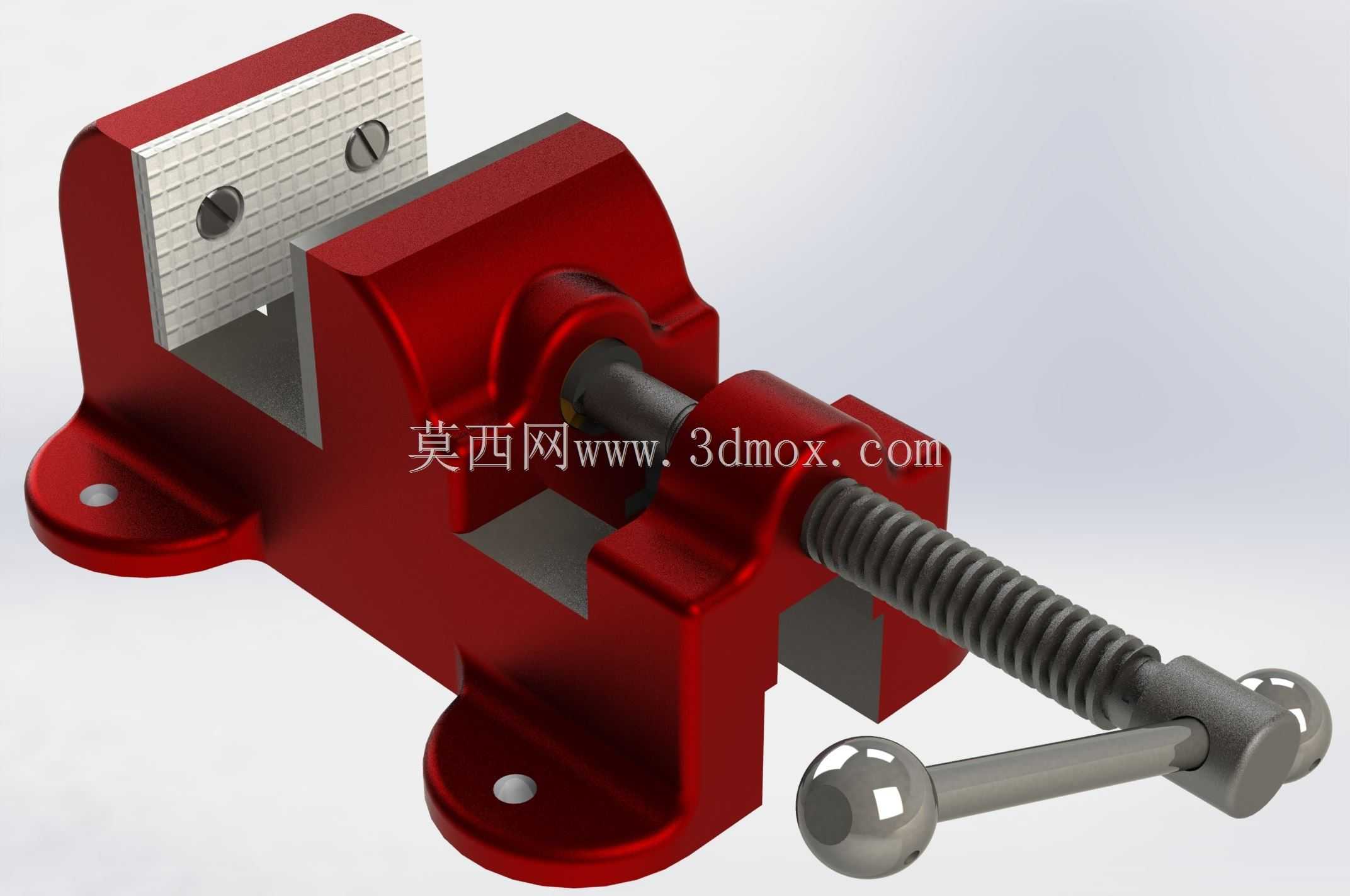

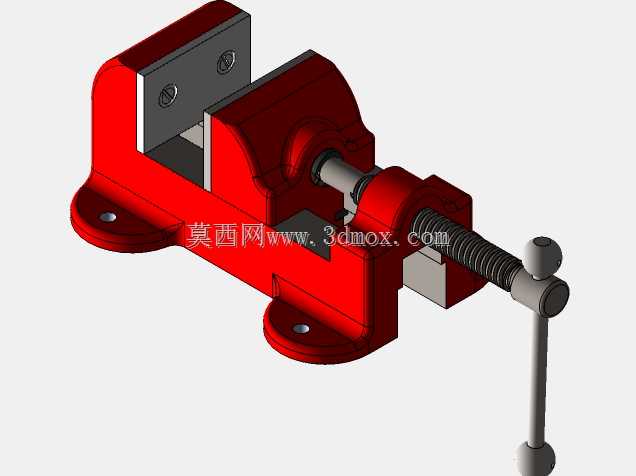

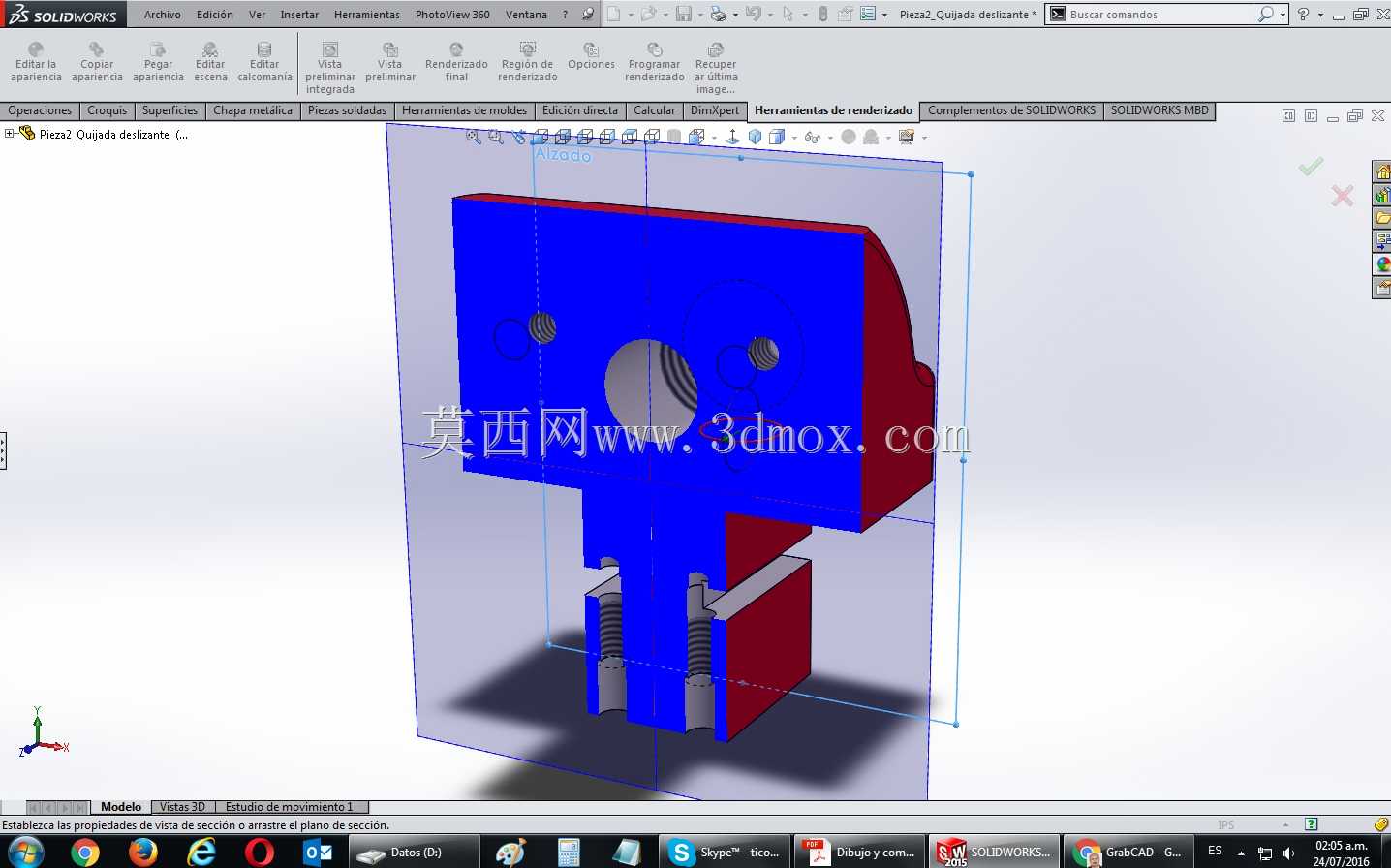

这款手动螺杆式台虎钳是机械加工、钳工装配、维修作业场景中应用极为广泛的通用工装夹具，主要承担工件装夹固定功能，为锯削、锉削、錾削、钻孔、攻丝、套丝、小型零件修配等工序提供稳定的装夹基础，是车间钳工台、小型机加工工位、设备维修站点不可或缺的基础工装。从功能特性来看，该虎钳采用经典的螺杆传动夹紧结构，通过摇动手柄带动梯形丝杆旋转，驱动活动钳身沿固定钳身的导轨方向做直线往复运动，配合钳口处的防滑齿纹结构，可实现对不同尺寸金属、非金属工件的可靠夹紧，夹紧力可通过手柄施力大小灵活调节，既能够保证加工过程中工件不发生位移偏移，也可避免夹紧力过大造成薄壁工件变形。固定钳身与活动钳身采用一体式铸铁基体结构设计，具备优异的刚性与减震性能，可承受加工过程中的敲击、切削载荷，底部设置的两个安装孔可通过螺栓将虎钳整体牢固固定在工作台台面，作业过程中不会出现整体晃动偏移。从设计思路层面，该虎钳遵循工装夹具设计的实用化、可靠性原则，整体结构拆分清晰，固定钳身集成了固定钳口、导轨基体、安装底座功能，活动钳身通过丝杆螺母副与固定钳身连接，钳口板采用可拆卸式设计，磨损后可单独更换无需整体报废，丝杆末端设置的限位结构可避免活动钳身脱出导轨，整体传动路径短、操作力矩小，操作人员无需额外辅助工具即可快速完成工件的装夹与松卸。在外形尺寸与安装边界上，该虎钳钳口宽度适配常规小型零件加工需求，整体开合行程覆盖绝大多数小型工件的装夹尺寸范围，安装孔位间距符合通用钳工工作台的预留安装标准，整体外轮廓无突出尖锐结构，安装后不会占用过多工作台操作空间，活动钳身运动全程无超出底座边界的结构，可适配不同厚度的工作台台面安装，同时预留的钳口深度可满足一定高度工件的立式装夹需求，针对异形工件还可配合软钳口、V型块等附件实现圆轴、薄壁件等特殊工件的装夹，适配多场景下的装夹作业需求。
