125轴距管架式趣味赛车底盘结构模型

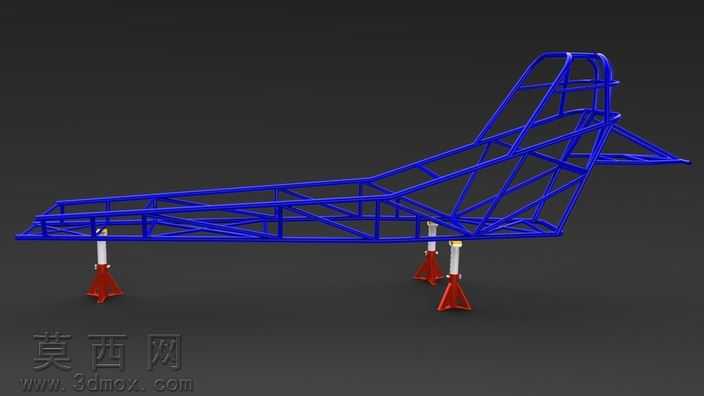

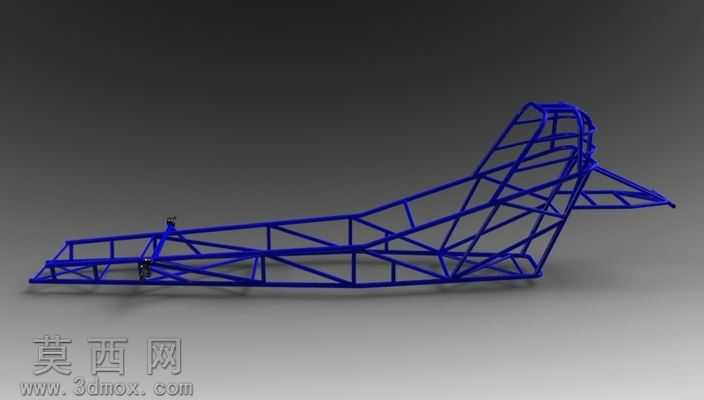

本模型为管架式趣味赛车底盘三维结构，采用空间桁架式管架设计思路，整体以等径圆管作为基础受力构件，通过三维建模软件完成空间走线、管件衔接、节点对齐的全流程设计，建模过程中严格遵循125轴距的尺寸设定，保证前后轴安装位的相对位置精度，匹配dash_dd规格车轴的安装接口尺寸。模型渲染阶段为管架构件赋予高饱和度蓝色金属漆材质，模拟薄壁钢管焊接成型后的漆面质感，支撑工装部分采用红白分色的硬质工程塑料材质搭配金属支杆材质，还原实车制作过程中用于车架定位固定的工装支撑形态，背景采用深灰色哑光地面突出车架主体的空间结构线条。结构设计上，车架前部预留前悬、转向机构的安装点位，中部规划动力总成、燃料存储单元的容纳空间，后部设置尾翼安装支架与后悬固定位，侧边防撞管、驾驶舱防滚架结构一体弯折成型，所有管件衔接处均做共节点处理，模拟真实焊接工艺的连接强度，既保证车架整体轻量化，又通过三角形桁架结构提升整体抗扭、抗弯性能。设计过程中优先考虑车架的拓展性，预留了轮胎、制动、传动等附属零部件的安装接口，可在此底盘基础上快速拓展加装其余系统部件，完成整车的装配设计，整体结构兼顾趣味性与结构合理性，适合作为管架式赛车底盘设计的参考样例，清晰展现了小型趣味赛车底盘从尺寸规划、空间布管到结构校验的完整建模逻辑，管件的弯折角度、连接位置均经过空间干涉校验，不存在构件错位、安装空间不足的问题，能够直接用于后续的工程细化与制作参考。
