JF-0530B型吸盘式电磁铁结构设计

这款JF-0530B型电磁执行组件，是工业自动化产线、小型工装夹具、物料分拣机构中常用的直线式电磁驱动部件，核心作用是通过电磁感应原理产生可控的直线推拉力，完成工件吸附、机构锁止、工位切换、轻载推送这类需要快速响应的往复动作，相比气动执行元件，它不需要配套气源管路与电磁阀组，布线即可使用，在紧凑空间的小型设备里适配性极强，常见于电子元件分选设备、小型包装机械、自动售货机出货机构、智能储物柜锁止结构、纺织机械的纱线张力控制模块中，也可作为小型自动化设备的到位触发执行件，适配低负载、高频次动作的工况场景。

从功能特性来看，这款电磁铁采用直流供电设计，通电后线圈产生稳定磁场，驱动内部衔铁完成固定行程的直线动作，额定工况下可输出稳定的5N推拉力，10mm的额定行程刚好覆盖多数小型工装的动作需求，不会因为行程过长导致吸力衰减过快，也不会因为行程过短无法满足机构的动作间隙要求。24V的供电电压是工业控制领域的通用安全电压，可直接对接PLC、继电器等常规控制元件的输出端口，不需要额外加装电压转换模块，接线逻辑简单，现场调试门槛低，300mA的额定工作电流也不会给控制回路带来过大的负载压力，常规的控制触点即可承载通断需求。

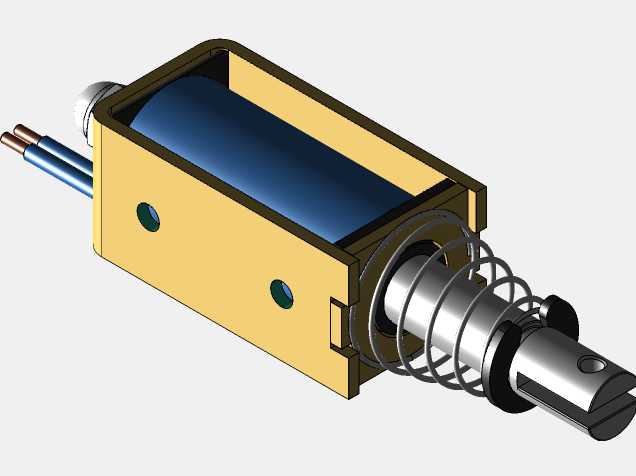

在设计思路上，这款电磁铁采用了框架式封闭外壳结构，线圈整体被包裹在金属壳体内部，既可以避免外界粉尘、切削液飞溅对线圈绝缘层造成损伤，也能通过金属壳体导磁，减少磁场外泄，提升能量转换效率，同时外壳预留了标准化的安装孔位，可直接通过螺丝固定在设备安装板上，不需要额外设计定制安装支架。内部衔铁采用软磁材料加工，剩磁极低，断电后可快速复位，不会出现衔铁卡滞、断电后仍带磁吸附的问题，适配高频次通断的工作场景，线圈部分采用耐高温漆包线绕制，长时间通电工作也不会出现过热烧毁的问题，可满足设备连续运行的可靠性要求。

从安装边界来看，这款电磁铁整体外形紧凑，体积小巧，安装时仅需要预留对应长宽的安装平面，衔铁动作方向预留12mm以上的安全间隙即可，不会占用过多的设备内部空间，出线端采用标准引线设计，可直接对接设备内部的控制线路，接线端做了绝缘防护处理，避免安装过程中出现短路问题。整体结构没有易损的活动外露部件，日常使用不需要额外加注润滑脂维护，安装完成后即可长期稳定工作，适配各类中小型自动化设备的紧凑安装空间需求。
