立式压装测试专用设备结构设计

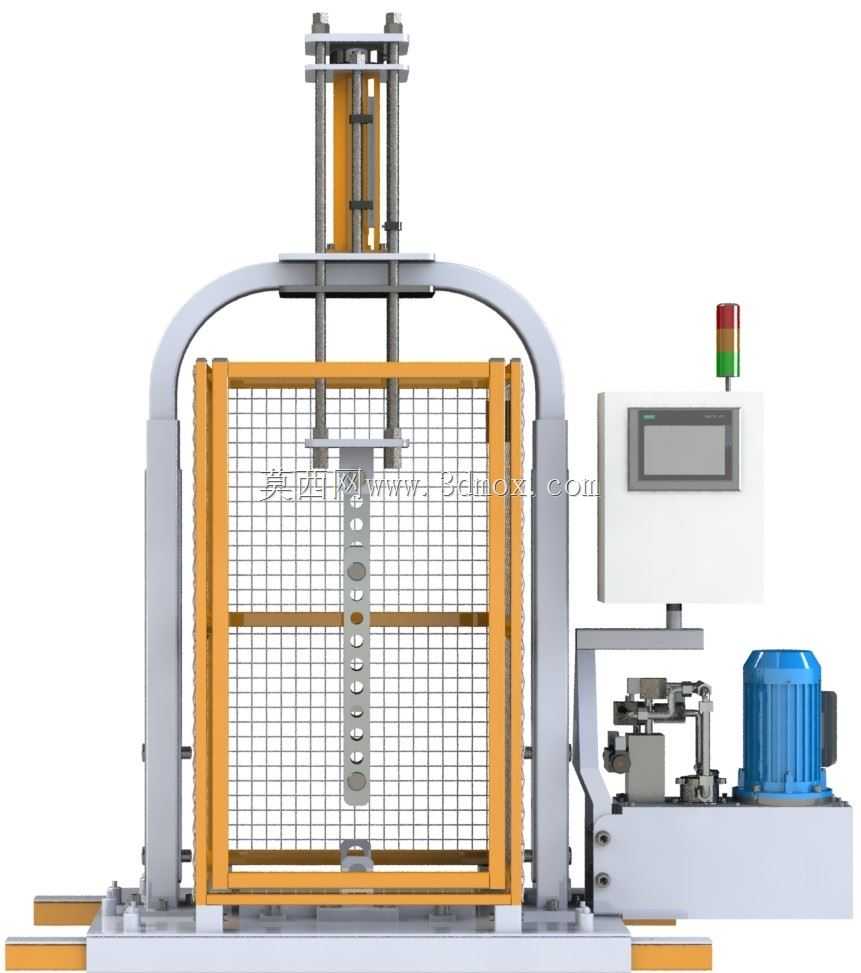

　　这款立式压装测试设备的三维结构，主要面向汽配、五金小零件的压装力值检测与装配工序场景，在中小型零部件加工车间的终检工位、装配线旁离线检测工位适配性极强，不需要额外做地基预埋，普通环氧地坪的车间地面即可放置安装。从整体布局来看，设备采用拱型门式机架作为主体承载结构，两侧立式立柱采用加厚方钢焊接后做时效处理，避免长期承压出现机架形变，拱顶位置安装压装驱动单元，垂直布置的导向轴搭配线性导轨，保证压头下行过程的同轴度误差控制在0.02mm以内，不会出现压偏、啃伤工件定位面的问题。设备前部设置带网格防护的安全门，防护网格采用钢丝编织网加方钢边框结构，既可以观察内部压装过程，又能防止压装过程中工件崩溅飞出伤到操作工人，安全门配套位置检测开关，

　　门未完全关闭时压装驱动单元无法启动，从硬件层面做安全联锁，避免误操作带来的安全隐患。右侧的控制单元采用悬臂式安装，触控屏倾斜15度布置，刚好匹配站立操作时的人眼视线高度，不需要操作人员弯腰或者抬手操作，屏幕下方的安装台面上集成了压装力值采集模块、工件定位夹具，夹具采用快换式设计，更换不同产品的定位套只需要松开两个紧定螺钉即可完成，适配多品种小批量的生产检测需求。驱动部分采用伺服电机搭配减速机的动力组合，相比传统气缸压装，可以精准控制压装行程与压装力值，压装过程的力位移曲线可以直接在触控屏上显示，方便判定工件是否压装到位，是否存在虚压、过压的不良品。设备顶部设置三色状态灯，绿色代表设备待机可运行，黄色代表压装过程中或者待取件，

　　红色代表设备故障或者压装不合格，车间管理人员在较远位置就能判断设备运行状态。从安装边界尺寸来看，设备整体占地宽度在1.2米左右，深度在0.9米，整机高度2.1米，不需要超高车间空间，常规层高3米的标准厂房都可以放置，设备底部设置四个可调支撑脚，调节范围30mm，可以适应地面不平整的安装场景，不需要额外做垫铁找平。设计过程中特意将电气控制箱、动力电机都布置在设备右侧的台面上，和压装工作区做物理分隔，避免压装过程中的油污、铁屑溅到电气元件上，降低设备后期的维护频次，走线全部采用机架内部穿槽布置，外部没有明线，既美观又避免走线被工件剐蹭出现破损。压头部分采用快换接口设计，可以根据不同的压装工件更换对应形状的压头，不需要拆卸整个驱动单元，

　　日常换型时间可以控制在10分钟以内。设备前部的操作区域预留了双手启动按钮的安装位置，操作人员需要双手同时按下按钮设备才会启动压装程序，避免单手操作时另一只手还在工作区造成挤压伤害。在压装工位下方设置了废料收集槽，压装过程中产生的小铁屑、废润滑脂可以直接落入槽内，日常清理只需要抽出收集槽倾倒即可，不需要拆解设备护板。整个机架的焊接位置都做了打磨圆角处理，没有尖锐的焊渣棱角，避免操作人员上下料时被划伤。防护门的滑动轨道采用自润滑尼龙材质，开关门过程没有金属摩擦的异响，长期使用也不会出现卡顿问题。控制单元的走线全部采用拖链防护，悬臂转动过程中不会拉扯到线缆，延长线缆使用寿命。这款设备的结构设计没有冗余的复杂机构，所有零部件都采用市面上常见的标准件，后期维护更换配件不需要专门定制，大大降低了设备的全生命周期使用成本，适合中小机加工企业做零件压装、力值检测工序使用，既可以作为 standalone 的离线检测设备，也可以稍作改造接入自动化生产线作为在线压装工位使用。
