带滚轮长摆杆型微动行程开关结构设计

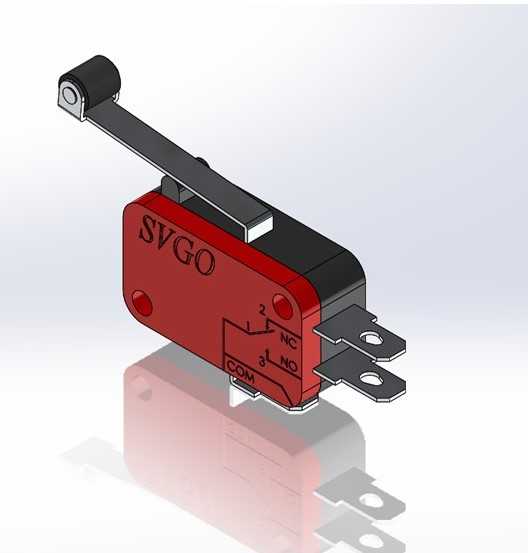

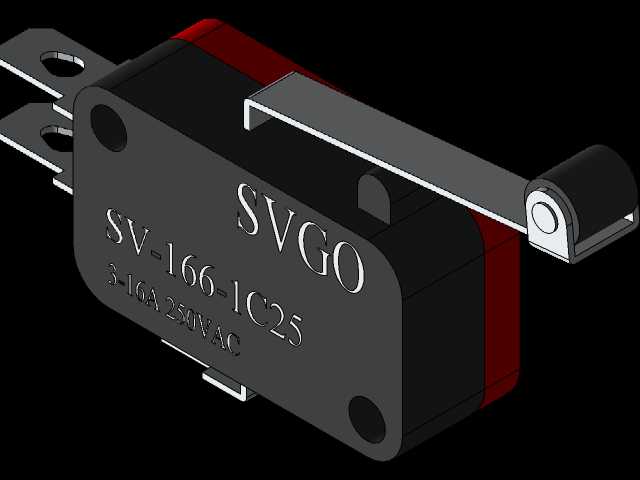

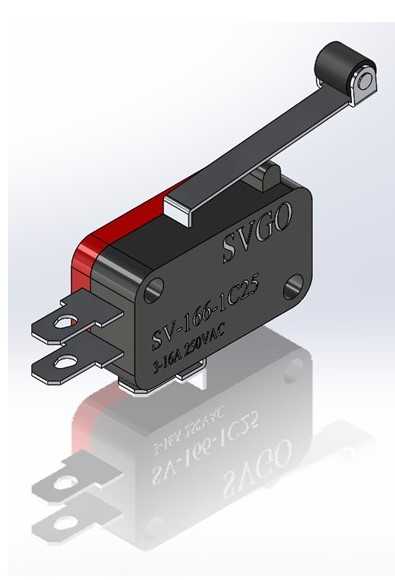

这款带滚轮长摆杆的微动开关，是工业控制回路里极为常用的小体积信号触发元件，广泛应用在各类自动化生产线、机床设备、家电产品、起重运输装备的位置检测、行程限位、状态反馈场景中，比如流水线工件到位检测、家电门盖开合检测、设备安全门联锁触发、执行机构极限位置限位等场景都能见到这类元件的身影，依靠微小的触发行程就能实现电路通断切换，为设备的逻辑控制提供可靠的位置信号输入。从实际用途来看，这类微动开关承担着弱电控制回路的信号通断功能，通过摆杆的机械位移触发内部触点快速动作，相比普通开关拥有触发力小、动作行程短、通断响应快、触点状态切换干脆的特点，能够在极短的动作行程内完成常开常闭触点的状态切换，有效避免触点拉弧、接触不良等问题，适配高频次触发的工作场景，长期使用也能保持稳定的触发精度。在产品功能特性上，这款开关采用带滚轮的长摆杆结构，滚轮设计能够减少摆杆与被检测工件之间的摩擦阻力，避免长期摩擦磨损摆杆或者刮化工件表面，长摆杆结构放大了触发端的位移量，不需要被检测件直接按压开关本体，只需要触碰摆杆端部的滚轮就能带动内部机构动作，适配检测位置距离开关安装面有一定距离的安装场景，开关本体上清晰标注了公共端、常开端、常闭端的引脚标识，三个快插式接线引脚能够直接适配标准接线端子，不需要额外焊接就能完成线路连接，大幅提升现场接线的效率。从设计思路来看，这款开关的结构完全围绕可靠触发、便捷安装、耐用性强的核心需求展开，外壳采用高强度绝缘材质，既能够保证内部带电部件与外部安装结构的绝缘防护，也能抵御日常使用中的轻微磕碰与粉尘侵入，摆杆与本体的连接部位采用转轴结构，保证摆杆按压复位的动作顺畅无卡滞，内部触点采用银合金材质，提升触点导电性能与抗电弧烧蚀能力，复位弹簧的力度经过匹配调校，既保证触发时的力度反馈清晰，也能保证外力撤销后摆杆可以快速复位到初始位置，让触点可靠回到初始状态。在外形尺寸与安装边界上，这款开关本体采用紧凑型方正结构，底部带有定位安装孔，可以直接通过螺丝固定在设备的安装支架或者面板上，三个接线引脚平行排布在本体侧方，预留出足够的接线操作空间，长摆杆的长度经过合理设计，既保证足够的触发位移放大比例，也避免摆杆过长导致容易受外力误碰触发，滚轮的外径尺寸匹配常见的检测触发场景，不管是平面工件还是圆弧面工件触碰滚轮，都能顺畅带动摆杆下压触发，不会出现卡滞或者触发失效的问题，整体安装占用空间小，能够适配设备内部狭小的安装空间，不需要预留过大的操作与安装余量。
