球型手动压紧工装夹具结构设计

这款球型压紧装置属于手动机械式压力工装，广泛应用于小件装配定位、工件粘接压紧、薄壁件夹持固定、试样压装等轻载施压场景，常见于五金加工工位、电子装配流水线、维修操作台、手工制作工坊以及实验室试样制备环节，能够在无气源无电源的作业环境下提供稳定可控的压紧力，适配多场景零散化的施压作业需求。

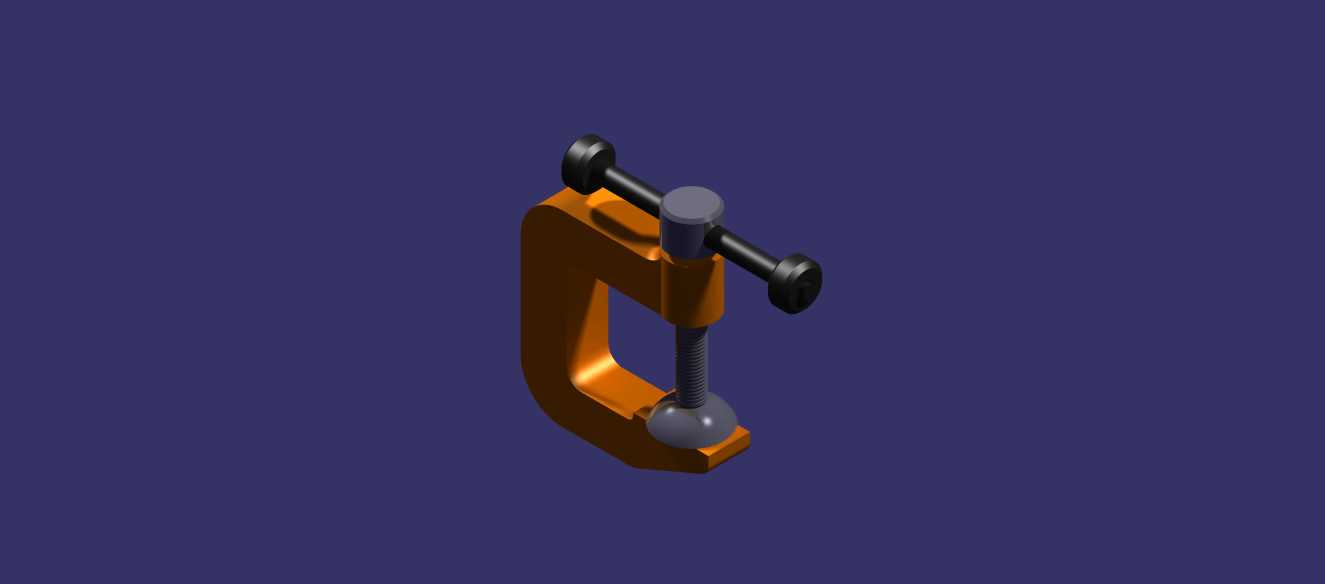

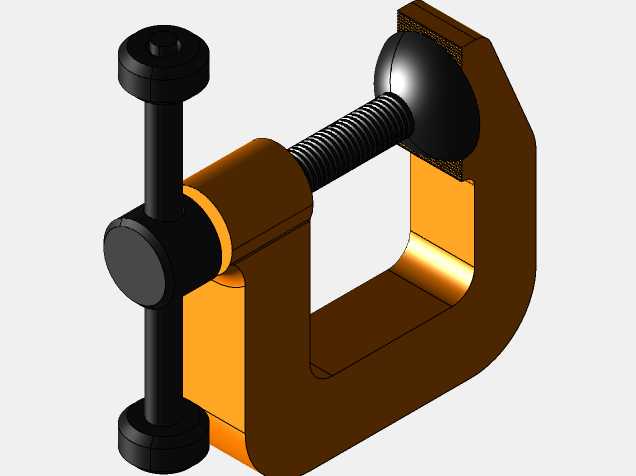

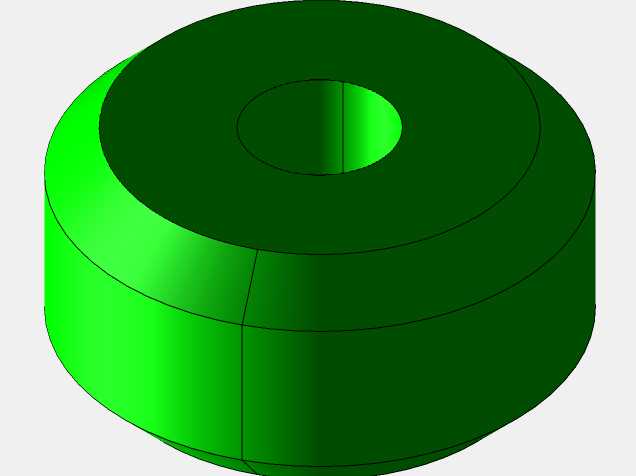

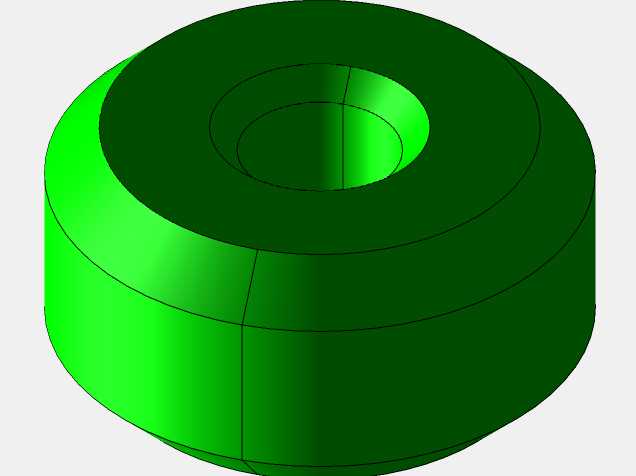

该装置核心功能是通过手动操作实现垂直方向的压力输出，依靠C型架体形成的开放操作空间，可快速放入和取出待压工件，球型压头的设计能够自适应工件表面的微小角度偏差，避免压合过程中出现局部应力集中导致的工件压伤、压偏问题，同时保证施压时压力垂直作用于工件接触面，提升压合作业的稳定性。装置的施压行程通过螺杆的旋转实现线性调节，两端的操作手柄延长了力臂，操作人员仅需施加较小的握力即可在压头端获得足够的压紧力，操作门槛低，无需专业培训即可快速上手使用。

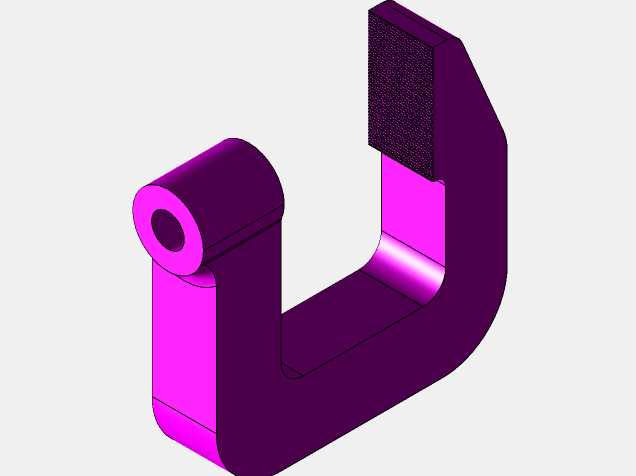

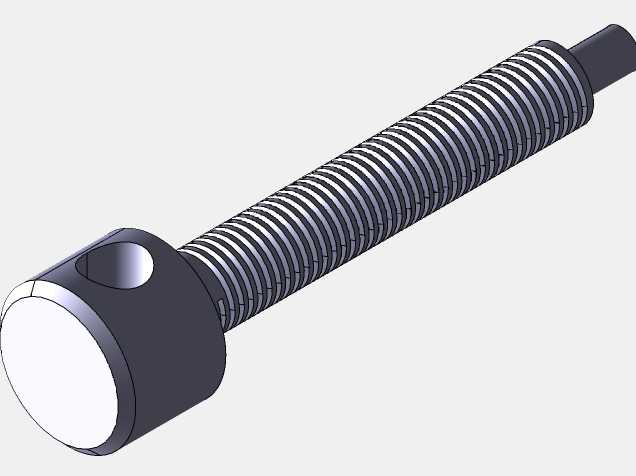

在设计思路上，该装置采用经典的C型开式架体结构，架体采用一体式刚性结构设计，能够承受施压过程中的反向张力，避免长期使用出现架体开口变形的问题；螺杆与架体上端的螺纹孔采用精密配合，保证螺杆升降过程顺滑无卡顿，同时减少螺纹间隙带来的压头晃动；压头与螺杆末端采用活动连接结构，让球头可在一定范围内自由偏转，适配不同倾斜角度的工件表面；架体底部设置平整的支撑面，放置在工作台面时可保持稳定，无需额外固定即可完成常规压合作业，针对需要固定使用的场景，架体底部预留了安装孔位，可通过螺栓将装置整体固定在工作台面上，提升大压力作业时的稳定性。

从安装边界与尺寸适配来看，该装置整体结构紧凑，C型开口的深度与高度覆盖了常规小型工件的压合尺寸需求，既可以作为手持夹具临时夹持工件，也可以固定安装在专用工位上作为常驻压合工装使用；整体外轮廓无突出尖锐结构，操作过程中不易剐蹭操作人员，适配狭小操作空间的布设需求；装置的整体重量控制合理，单人即可完成搬运与位置调整，能够灵活适配不同工位的临时施压需求，无需复杂的安装调试流程，放置到位即可投入使用。在日常使用中，仅需定期对螺杆螺纹部位加注润滑脂即可保证操作顺畅，维护成本极低，适合作为生产现场的通用辅助工装长期使用。
