钢制柱式采暖散热器三维结构设计

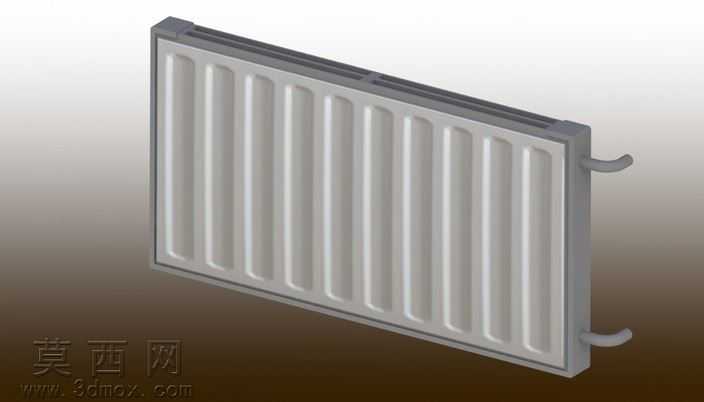

本模型为钢制柱式采暖散热器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循民用采暖散热器的通用尺寸规范，对每一处结构细节做了精准还原。建模初始阶段先完成主体散热柱体的轮廓绘制，通过拉伸、阵列命令生成等距排布的竖向散热柱，柱体表面做了微弧凸起处理，既提升结构强度，也能增大与空气的接触面积，强化对流散热效果。主体边框采用一体化折弯建模逻辑，还原钢制散热器的焊接组装结构，边框与散热柱的衔接处做了圆角过渡处理，避免应力集中的同时还原真实产品的工艺细节。模型两侧的进出水接口采用弯管结构建模，接口处预留了标准管路连接尺寸，还原水暖安装的适配结构，接口与主体边框的衔接处做了加厚处理，模拟实际产品的焊接加固结构。材质渲染阶段，主体散热面采用哑光银白金属材质，还原冷轧钢板经静电喷涂后的细腻质感，边框与接口处做了细微的材质色差处理，区分不同部件的加工工艺差异，渲染时添加了柔和的环境反射效果，让金属表面呈现出真实的哑光漫反射质感，避免过度反光造成的失真。结构设计上，模型还原了柱式散热器的中空流道结构，内部水流通道做了等宽建模，保证水流循环的顺畅性，柱体之间的间距经过合理排布，既保证空气对流的通畅，也兼顾整体结构的紧凑性。建模过程中对所有装配衔接处做了干涉检查，确保各部件结构无错位、无穿模，整体模型可直接用于产品结构展示、采暖方案效果演示，也可作为同类换热产品设计的参考基础，模型的参数化特征保留完整，可根据实际采暖需求调整柱体数量、整体长宽尺寸，适配不同面积空间的采暖使用需求。
