机床配套滚子输送工作台结构设计

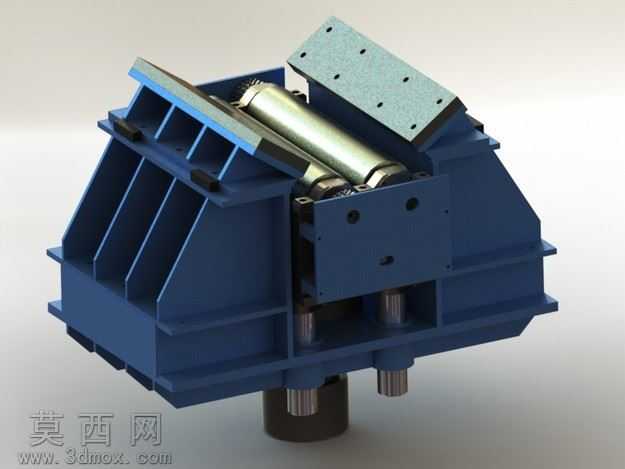

本作品为机床配套使用的滚子工作台三维设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对每一处结构细节都做了完整还原，未做不合理的简化处理，可直接用于结构校核、工程出图以及生产参考。建模阶段首先搭建整体承载框架，主体承载结构采用厚钢板焊接式箱型结构，通过筋板分层排布提升整体刚性，避免工作台受重载时出现结构形变，框架的安装孔位、配合面都按照实际机加工公差要求做了参数约束，确保后续装配时各部件的配合精度符合生产要求。核心输送部件为平行排布的硬质滚子，滚子与安装座之间预留了合理的转动间隙，滚子表面做了模拟淬硬处理的材质设置，能够适配金属工件的输送需求，减少工件输送过程中的表面划伤。工作台两侧设置了可调式定位挡板，挡板表面覆盖有耐磨缓冲垫层，建模时对挡板的角度调节结构、锁紧结构都做了完整还原，可根据不同尺寸的加工工件调整定位角度，满足多规格工件的上料定位需求。底部支撑结构集成了升降导向柱与驱动连接位，可配合机床的上料机构实现高度调整，适配不同型号机床的工作台面高度。渲染阶段采用工业产品写实渲染方案，主体钢结构赋予深蓝色哑光烤漆材质，金属滚子赋予抛光金属材质并做了细微的表面拉丝效果，缓冲垫层赋予深色耐磨橡胶材质，焊接框架的边角做了合理的倒角处理，还原真实焊接构件的工艺特征，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。设计思路围绕机床上下料的实际工况展开，重点兼顾结构刚性、输送顺畅度与定位精度，整体结构紧凑无冗余设计，各易损部件都设计为可拆分结构，方便后期的维护与零件更换，能够有效降低生产现场的运维成本，适配机加工生产线的自动化上下料需求，可作为同类输送工作台设计的参考方案，也可直接用于相关教学演示、结构方案验证场景。
