带反弹功能的齿条驱动齿轮传动装置

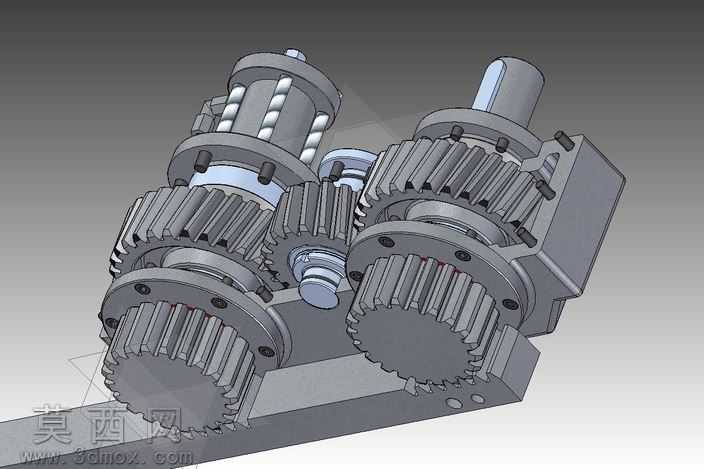

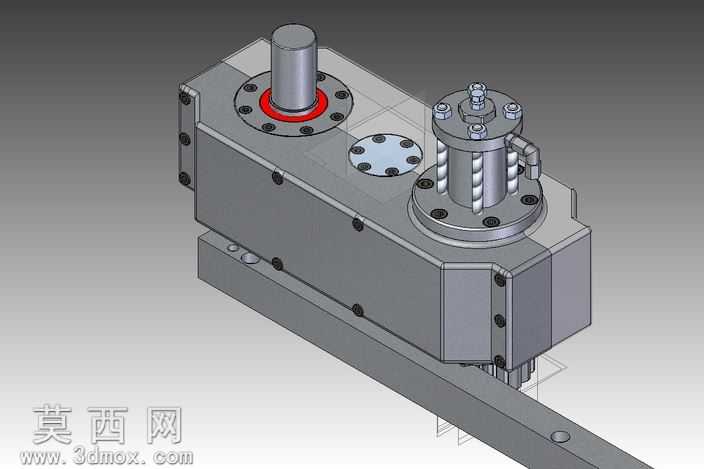

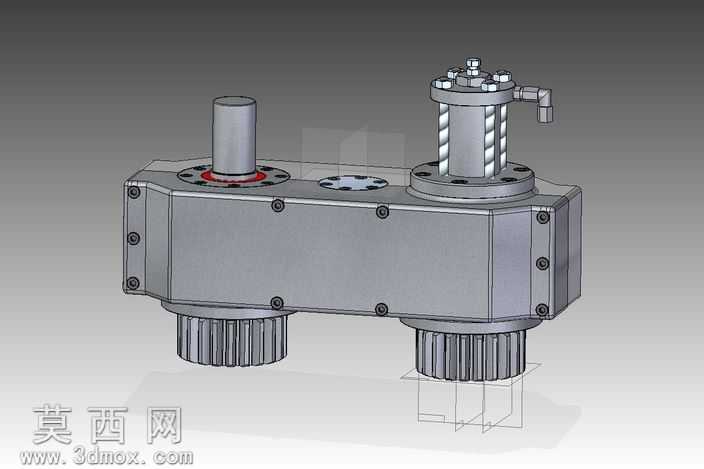

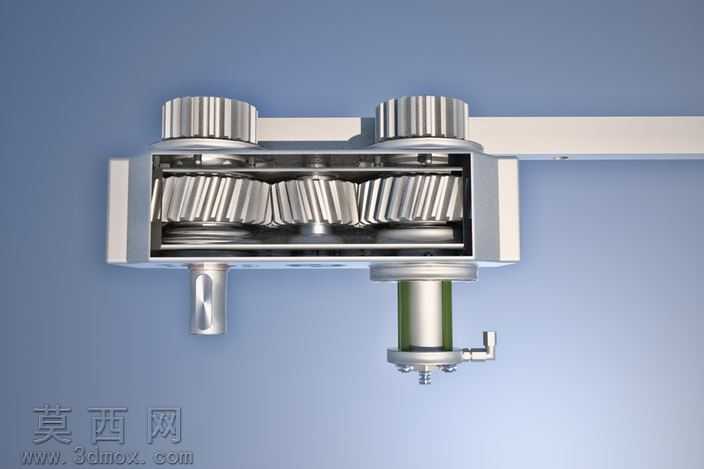

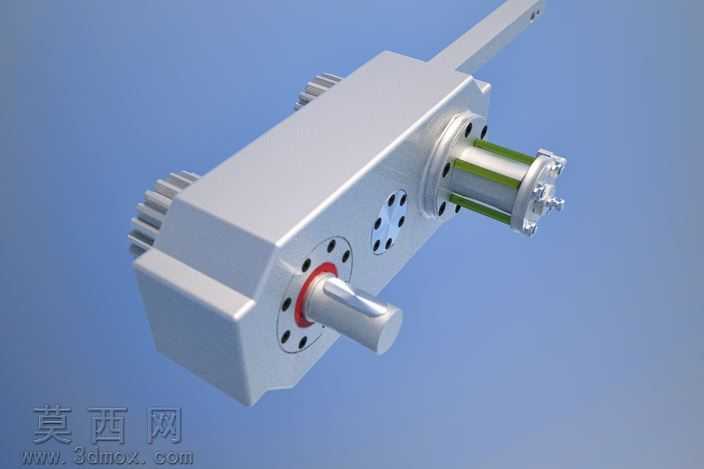

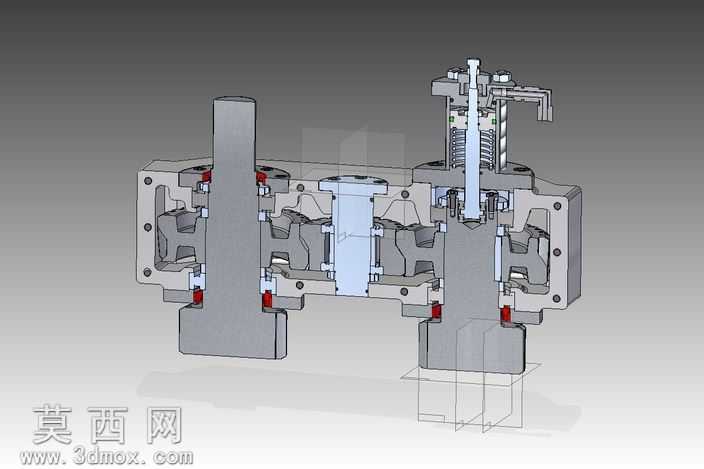

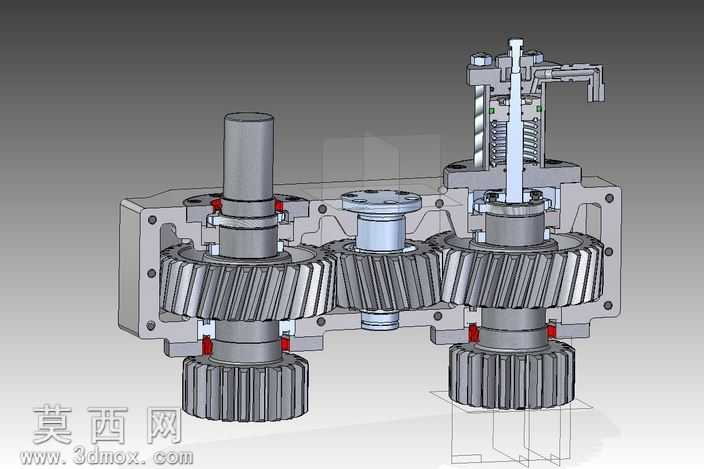

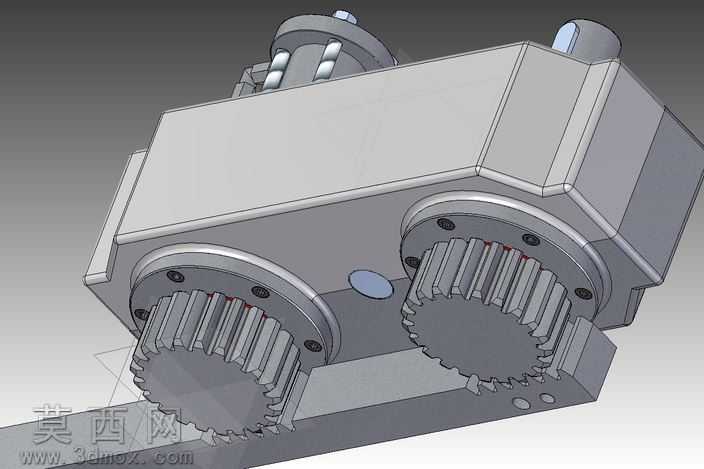

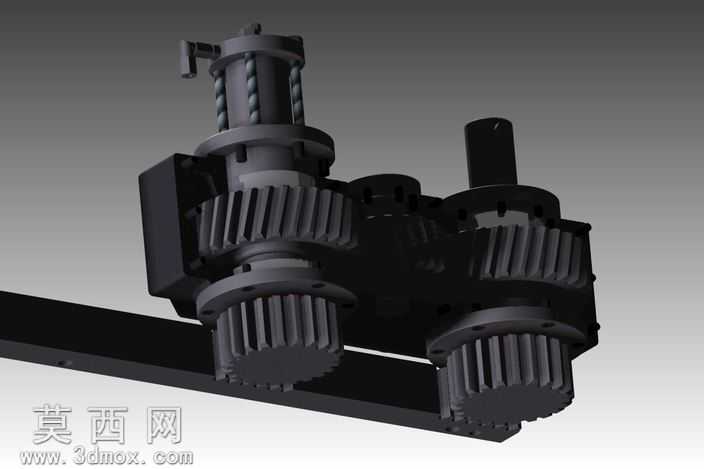

本作品为带反弹功能的齿条驱动齿轮传动装置，采用三维建模软件完成全参数化设计，整体结构经过严谨的装配干涉校验，各运动部件的配合间隙经过反复调试优化，确保机构运行顺畅无卡滞。建模过程中对每一个零部件都进行了精细化特征构建，从齿轮的齿廓修形、轴类零件的台阶定位、轴承安装位的公差预留，到机架的安装孔位、紧固件的沉头结构，都严格遵循机械设计规范进行绘制，还原了真实机械加工的工艺细节。渲染阶段采用金属材质模拟齿轮、轴类零件的加工质感，为铸铁机架赋予哑光磨砂的金属漆面效果，弹簧部件设置了符合金属线材的反光属性，密封件、缓冲垫等非金属部件则匹配了对应的橡胶、工程塑料材质表现，通过多角度打光突出零件的结构层次与装配关系，清晰展现内部传动链路的布局。装置采用三级平行轴斜齿轮传动布局，输入端集成弹簧加载的气缸压力切换结构，可在传动过程中实现驱动力的快速切换，当需要降低摩擦速度时，可触发反弹机构让动力自由回弹，通过气缸压力的动态调整完成驱动器的工况切换，避免高速切换时的刚性冲击。设计过程中重点考量了传动的平稳性，斜齿轮的选用有效降低了传动噪音与啮合冲击，各传动轴两端均设置了轴承安装位与轴向定位结构，机架采用分体式装配设计，既保证了整体支撑刚性，也便于后期的维护拆装，反弹机构的弹簧参数经过匹配计算，确保回弹行程与驱动力的适配性，整体结构紧凑，传动路径清晰，可直接用于相关传动设备的方案参考、教学演示或二次开发设计，完整还原了带反弹切换功能的齿条驱动器的机械结构原理与装配逻辑。
