机加工异形支撑固定连接座结构设计

该异形支撑固定连接座是工业机械装配体系中常用的刚性承载连接件，主要应用于中小型工业设备的机架拼接、动力组件定位、传动机构辅助支撑场景，常见于轻工生产线辅机、小型专用加工设备、台式实验检测装置的内部结构装配环节，承担相邻功能部件的位置固定、载荷传递、安装基准定位的核心作用，可有效抵消设备运行过程中产生的径向窜动与低频振动，保障相连部件的运行同轴度与位置精度，避免因装配偏移引发的部件磨损、运行异响等问题。

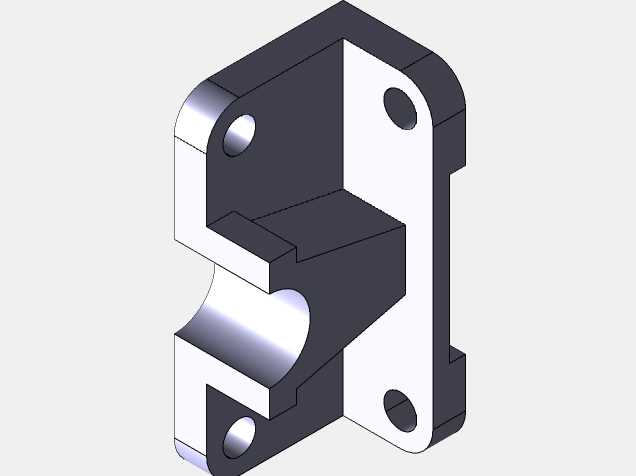

从功能特性来看，该零件采用一体化铣削成型的结构设计，底部为带沉头安装孔的平直安装底板，四个安装孔位对称分布在底板边角区域，可通过内六角螺栓与设备主安装面实现刚性锁附，沉孔结构可保证螺栓安装后端面与底板平面齐平，无凸起结构干涉其他部件的装配空间；底板上方一侧设置带同轴通孔的立式铰接耳座，可穿装铰接销轴实现与摆动类杆件、连杆机构的转动连接，通孔内壁预留精加工余量，可满足销轴转动配合的公差要求；另一侧设置内凹的弧形支撑槽，槽面弧度适配常规圆柱形杆件的外轮廓，可直接承托横向布置的导杆、轴类零件，配合压块即可实现轴件的锁死固定；中间区域设置三角加强筋结构连接底板与上部功能结构，在不额外增加零件整体重量的前提下大幅提升结构的抗弯折、抗扭转载荷能力，避免长期承载出现结构形变。

在设计思路上，该零件优先兼顾安装适配性与结构刚性，整体外形根据装配空间的边界约束做异形裁切，去除无承载作用的冗余结构，既降低零件自身重量，也为周边相邻部件预留足够的装配与运维操作空间；所有棱边均做倒角处理，既避免机加工后的锐边划伤装配人员，也可消除应力集中点，提升零件的长期抗疲劳性能。

从安装边界来看，该零件底板为规则矩形轮廓，安装时需保证底板与安装基准面完全贴合，无悬空翘边问题；上部铰接孔的中心高度、弧形支撑槽的中心高度均按照通用装配尺寸链设计，可直接适配同规格的标准销轴、直径匹配的导向轴类零件，无需额外做适配加工；整体安装占用空间紧凑，可在狭窄的设备内部腔体中完成装配，适合对空间利用率要求较高的紧凑型设备设计场景使用。
