双砂轮台式磨削加工设备结构设计

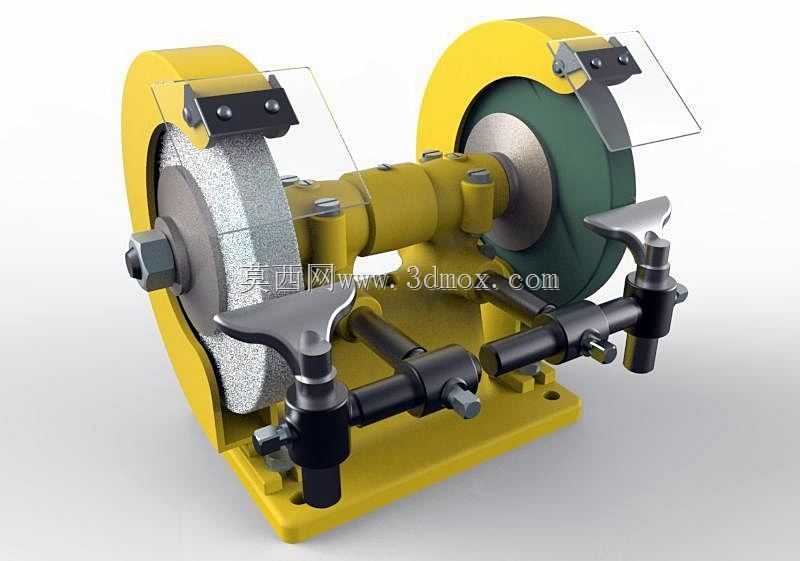

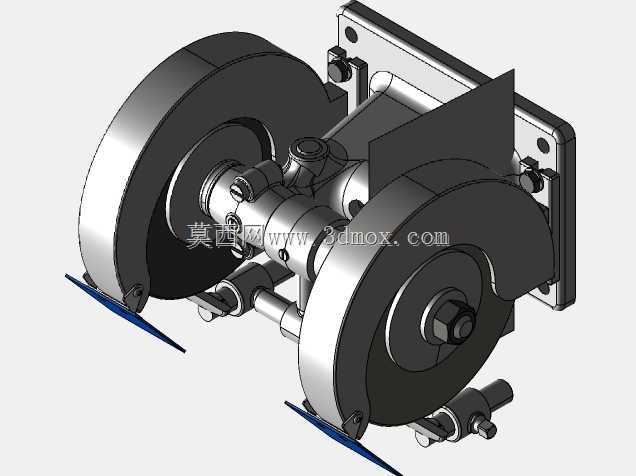

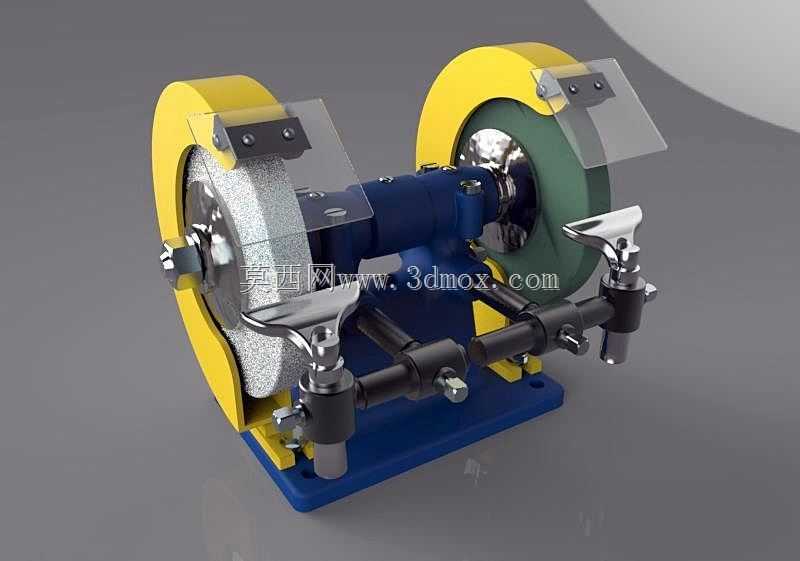

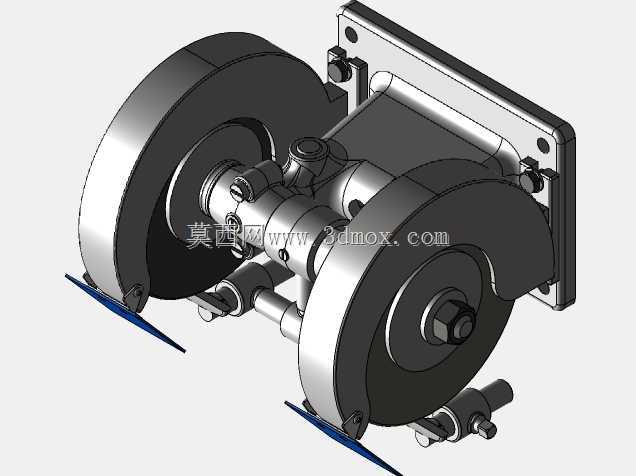

这款双砂轮台式磨削设备，是小型加工车间、五金维修站点、家用工坊以及院校金工实训场景中极为常用的通用磨削加工装备，主要承担各类金属刃具的修磨、小型金属工件的去毛刺、飞边打磨、小型零件表面光整以及异形小工件的刃口修整作业，能够适配普通碳钢、高速钢、硬质合金等多种常见金属材质的加工需求，在小型加工场景中可替代大型磨床完成轻量磨削作业，有效降低小型加工场景的设备投入成本。设备采用双砂轮对称布局设计，两侧砂轮可根据加工需求配置不同粒度、不同材质的磨轮，一侧可配置粗粒度刚玉砂轮用于快速去除加工余量，完成毛坯件飞边打磨、老旧刃具的粗磨开刃作业，另一侧可配置细粒度绿碳化硅砂轮用于精磨工序，完成刃口的精细修磨、工件表面的高光整加工，操作人员无需更换砂轮即可完成粗精磨工序切换，大幅提升连续作业的加工效率。设备的核心设计围绕作业安全与操作便捷性展开，每侧砂轮上方都配置了可调节角度的透明防护挡板，能够有效阻挡磨削过程中飞溅的磨屑与碎砂，避免高速飞溅的颗粒物对操作人员造成眼部、面部伤害，同时挡板可根据操作人员的作业视角灵活调整倾斜角度，不会遮挡磨削作业的观察视线。砂轮下方配套设计了可调节位置的工件托架，托架可根据砂轮的磨损程度调整与砂轮表面的间隙，始终保持托架与砂轮间的安全距离，既能够为操作人员手持工件提供稳定的支撑力，降低长时间手持作业的疲劳感，也能避免工件被卷入砂轮与机架间隙引发安全事故。设备底座采用厚重的铸铁一体式结构设计，整体重心偏低，能够通过底部的安装孔固定在工作台面上，运行过程中可有效抵消砂轮高速旋转带来的振动，保证磨削作业的稳定性，避免因设备振动导致磨削精度下降、刃口磨偏等问题。整机的安装边界紧凑，横向宽度适配常规工作台的摆放深度，不会占用过多的操作台面空间，两侧操作位预留了足够的手持操作空间，操作人员可根据作业习惯选择站立或坐姿操作，设备中部的传动壳体采用全封闭结构，将电机与传动部件完全包裹在内，既能够避免磨削粉尘进入传动结构影响设备使用寿命，也能避免外露传动部件带来的安全隐患。设备的砂轮锁紧结构采用快拆式设计，当砂轮磨损到安全阈值后，操作人员可快速完成砂轮的更换，无需复杂的拆解步骤，日常维护十分便捷，能够适配小型加工场景高频次、长时间的连续作业需求。
