桌面级三轴小型数控铣削加工设备

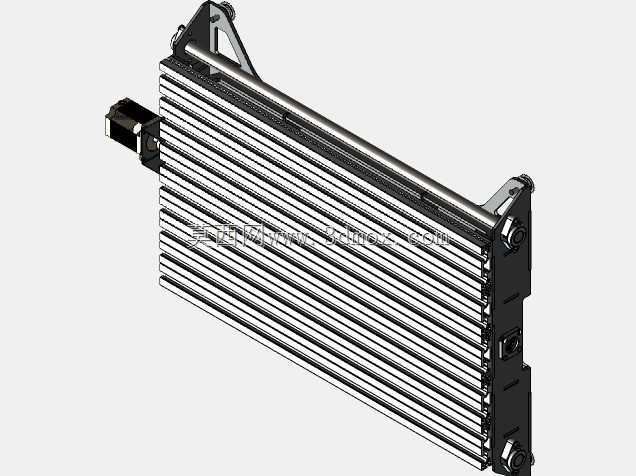

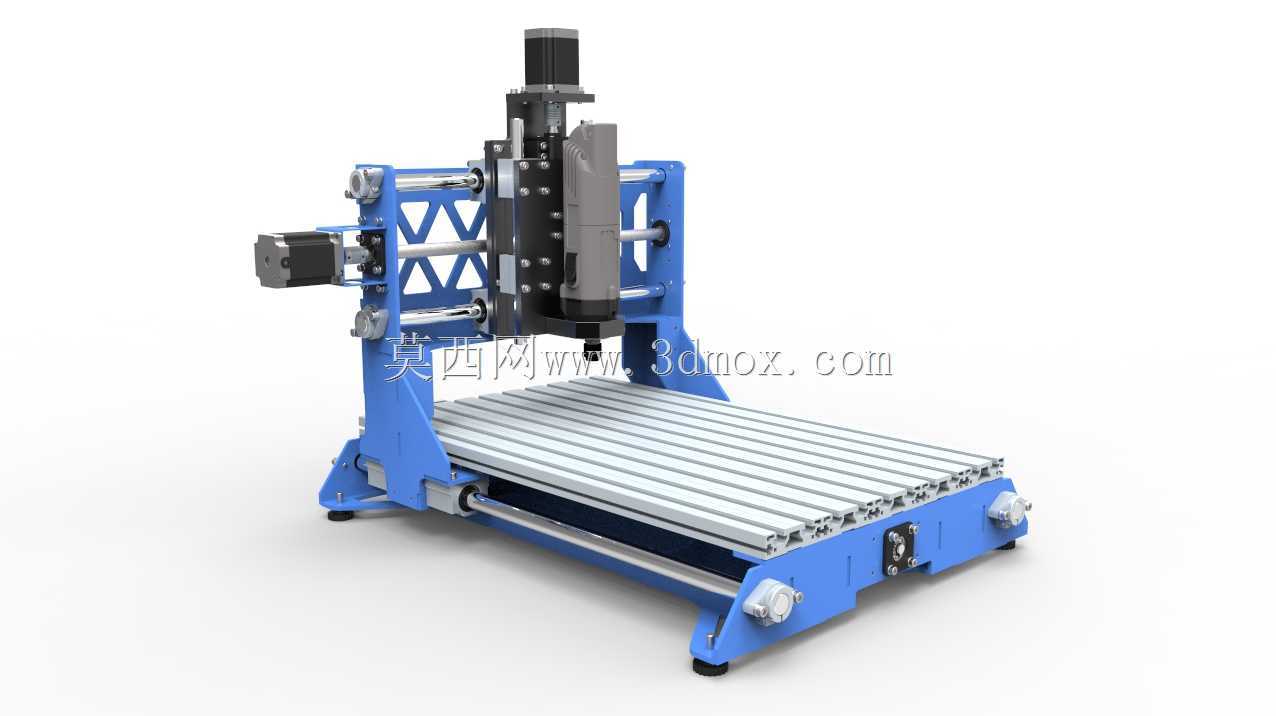

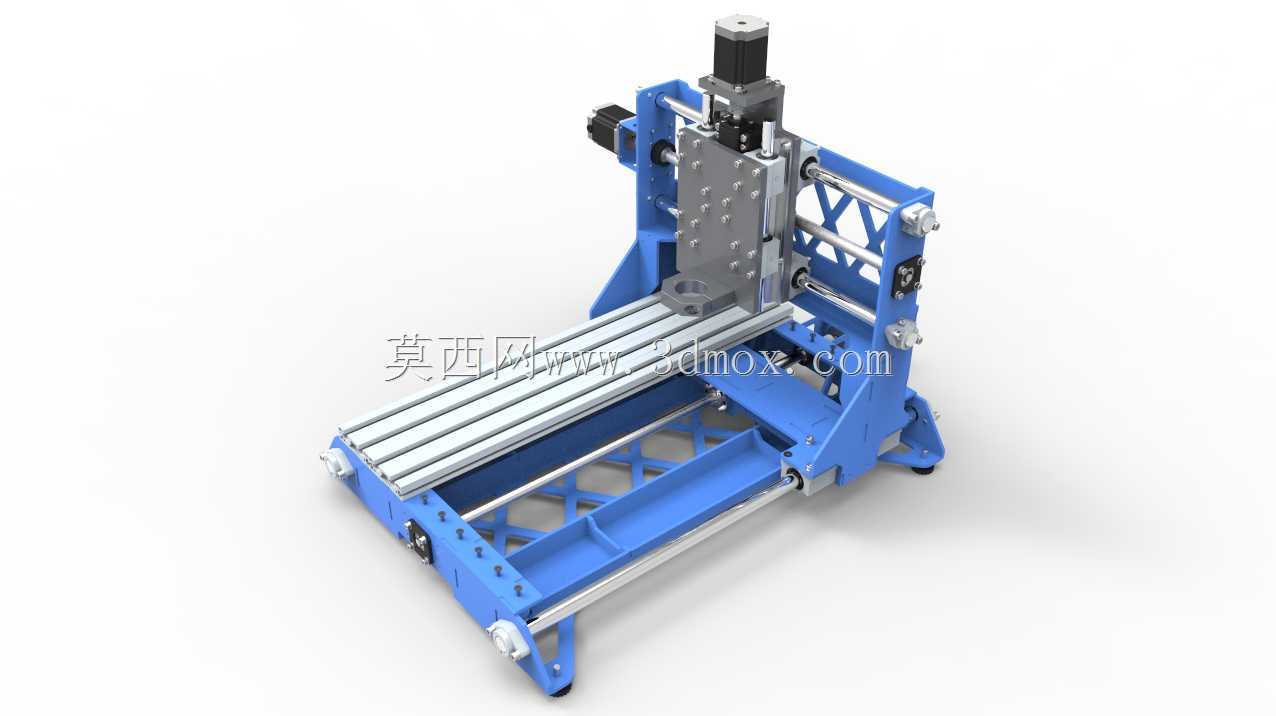

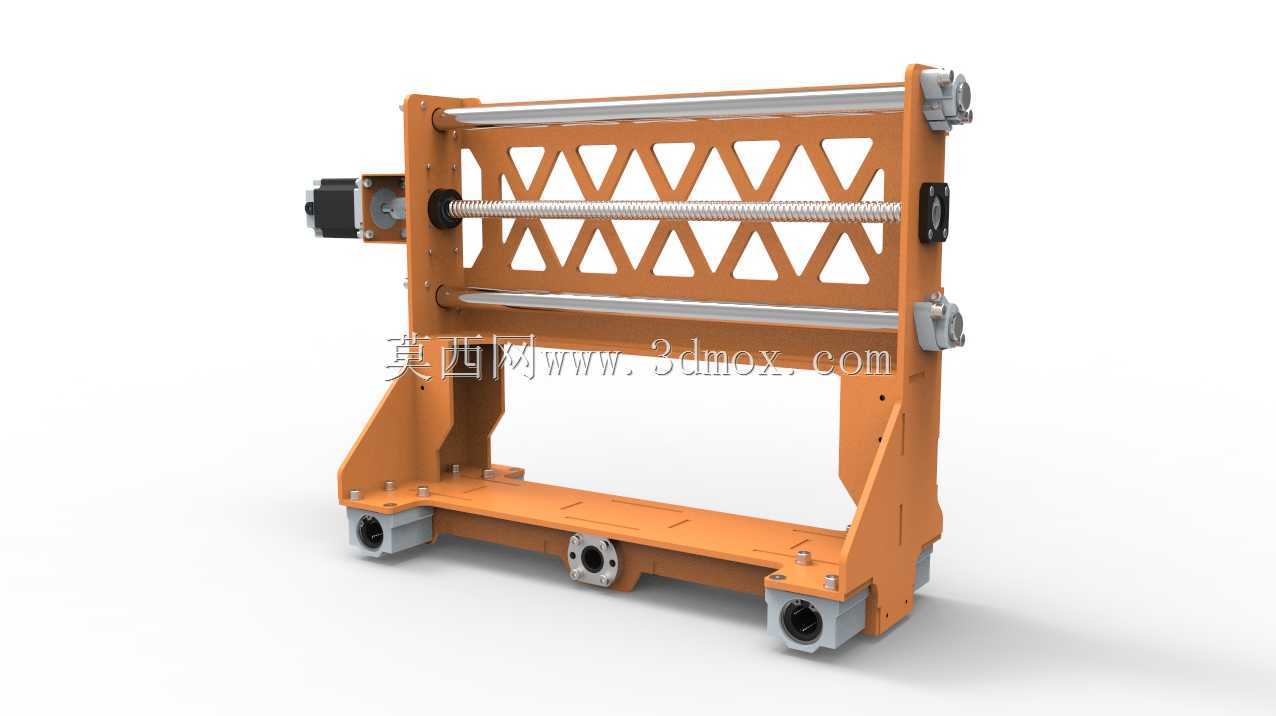

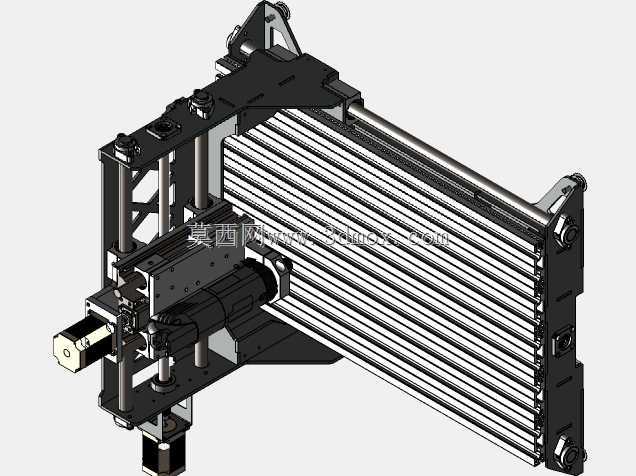

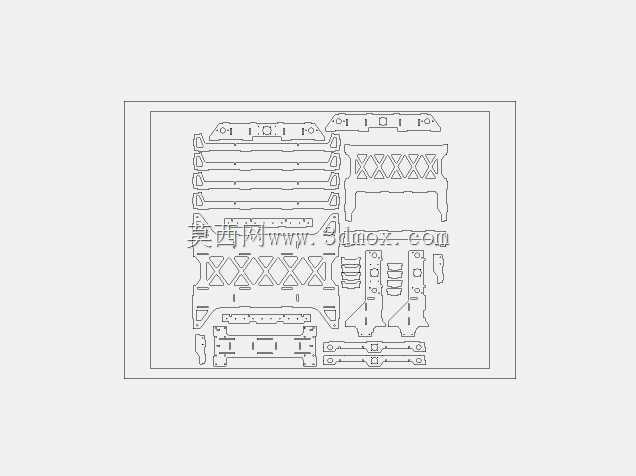

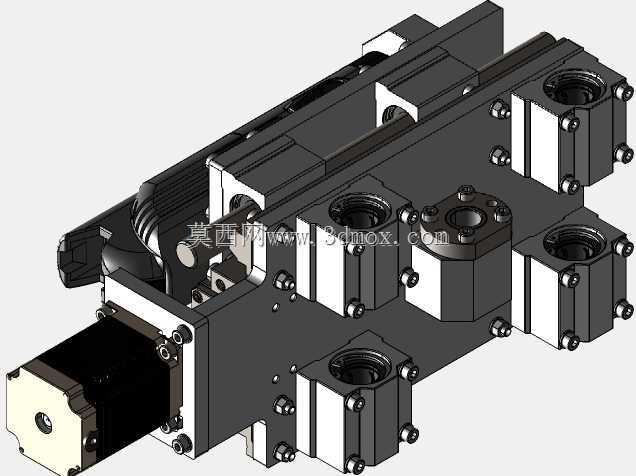

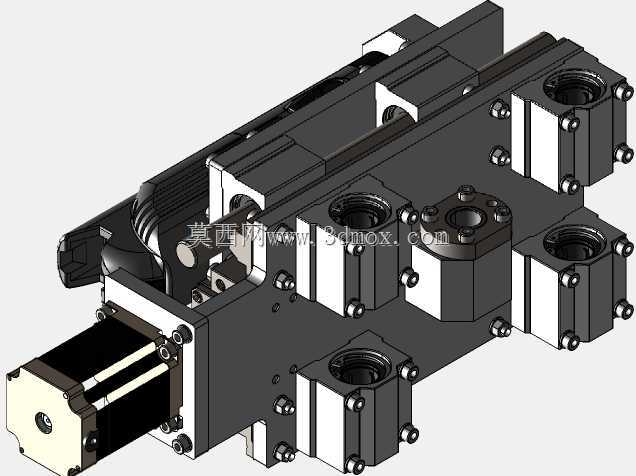

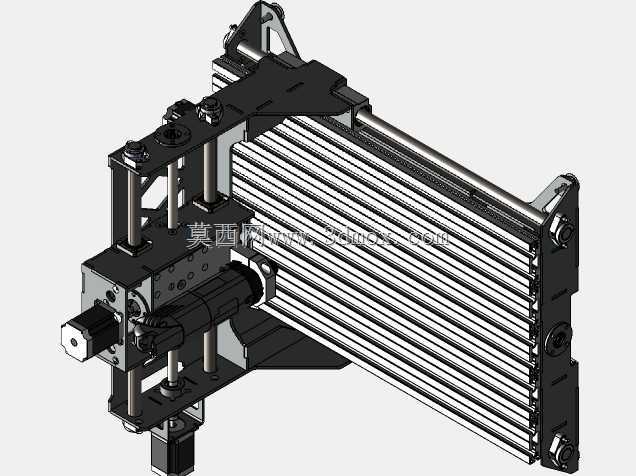

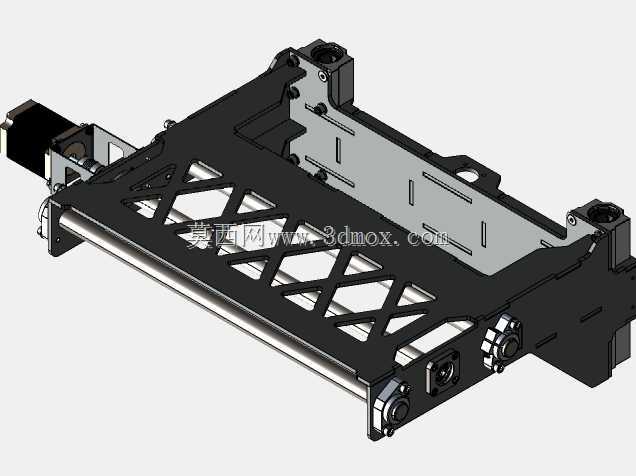

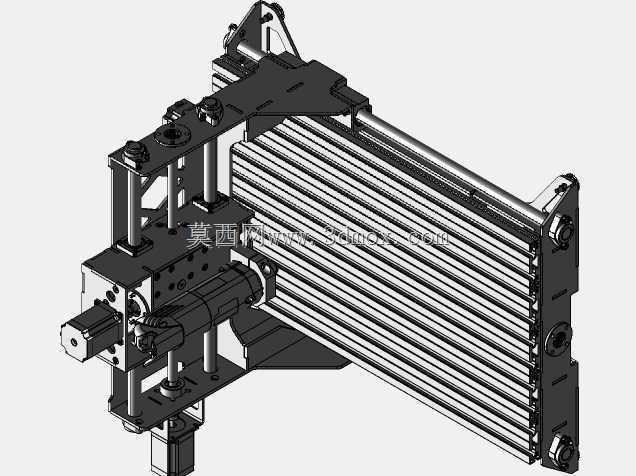

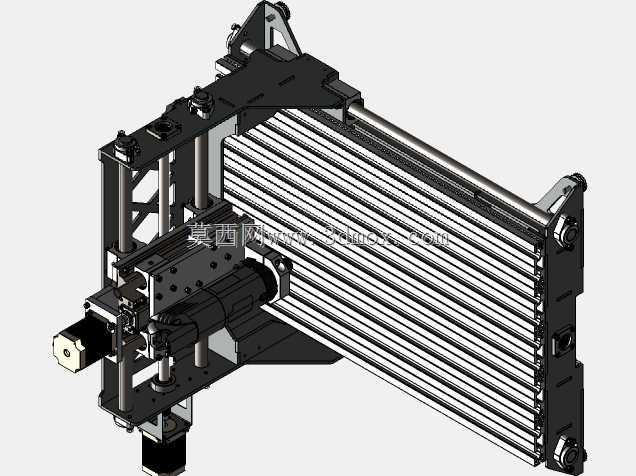

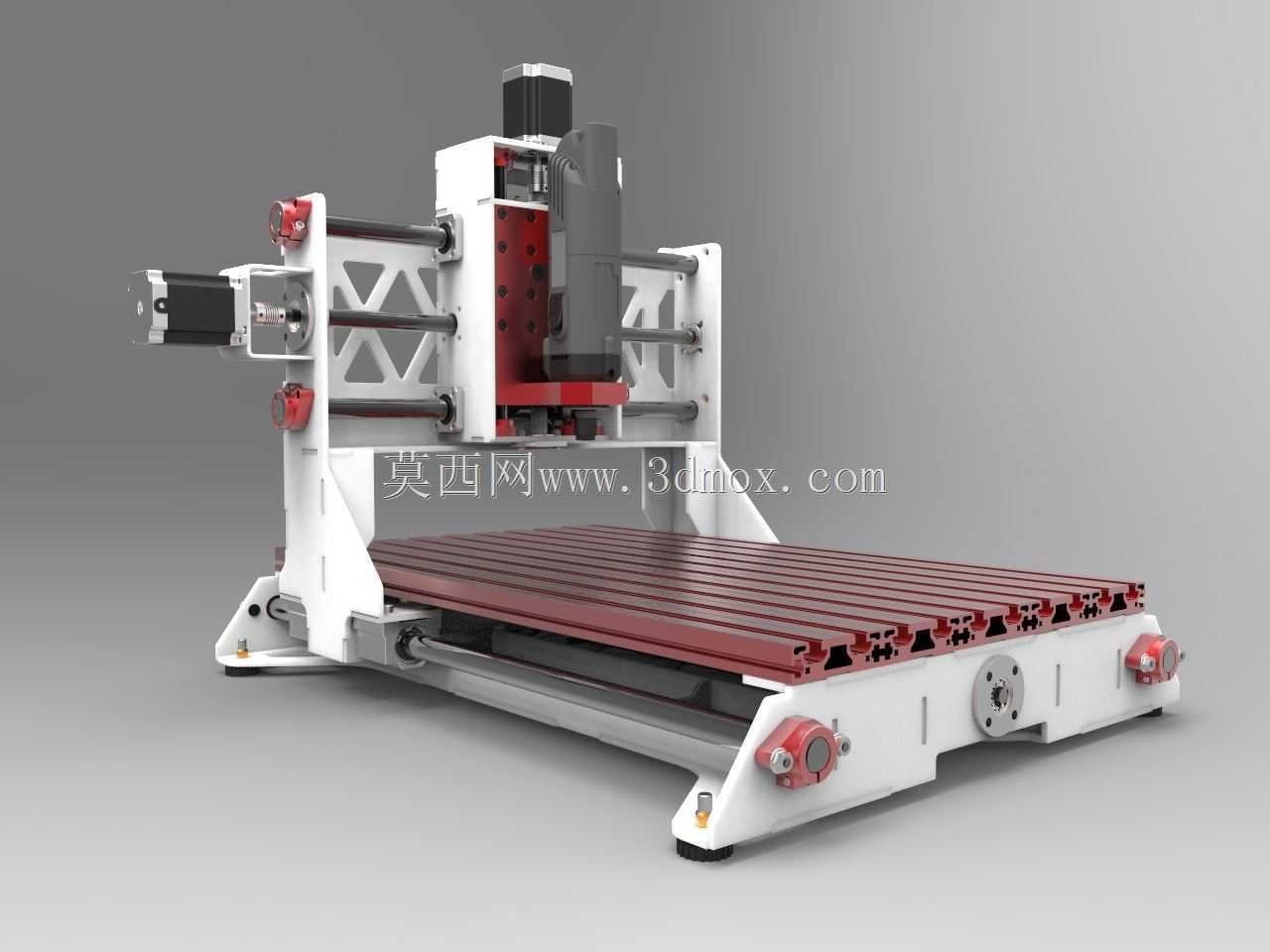

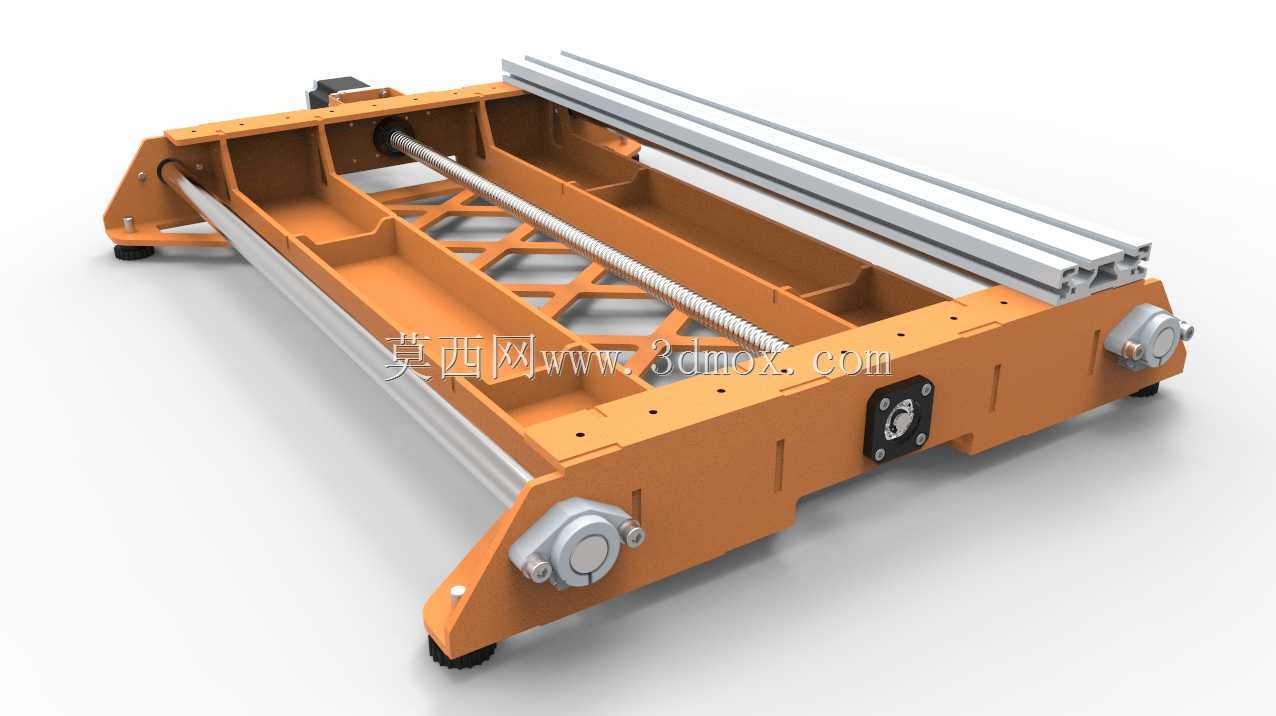

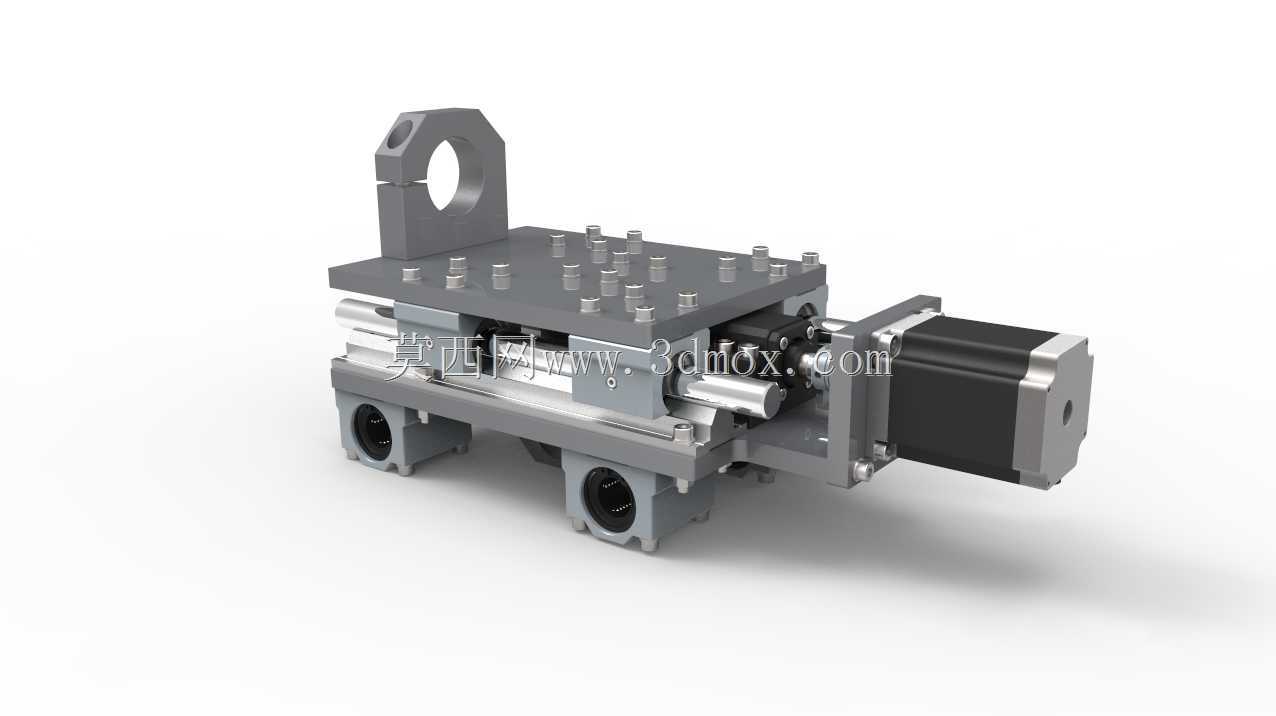

这款小型三轴数控铣削设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、工程塑料、硬质木材、亚克力等多种材质的小尺寸工件加工需求，能够完成平面铣削、轮廓雕刻、钻孔、简易型腔加工等常规机加工序，适合小批量定制零件打样、文创产品雕刻加工、教学实操演示等使用场景，相较于大型工业铣床，它的占地空间更小，对安装场地的承重、供电要求更低，无需专门的大型设备安装基础，普通工作台面即可放置使用。设备整体采用龙门式动结构布局，主轴组件沿Z轴方向完成垂直进给运动，X轴带动龙门架完成横向进给，Y轴带动加工工作台完成纵向进给，三轴均采用线性光轴搭配滑动轴承作为运动导向部件，配合滚珠丝杠传递进给动力，可保证运动过程的平顺性，降低进给过程的卡顿与反向间隙，保障加工精度的稳定性。机架主体采用拼接式铝型材搭配加强筋结构的蓝色支撑侧板，在控制整体自重的同时，保证框架的结构刚性，减少铣削加工过程中产生的结构震颤，避免因机架形变导致的加工精度偏差。工作台采用带T型槽的铝型材台面，可通过T型螺栓搭配压块快速固定不同外形的待加工工件，适配不同尺寸夹具的安装需求，台面的安装边界预留了足够的工件装夹空间，可满足常规小尺寸零件的装夹加工要求。驱动部分三台步进电机分别对应三个进给轴的动力输出，搭配对应的传动组件可实现精准的进给位移控制，主轴采用高速风冷电主轴，可适配不同柄径的铣削刀具，满足不同材质的切削转速需求。设备底部配备可调式支撑脚杯，可在安装时调整整机水平度，抵消放置台面的平整度误差，进一步保障加工过程的设备稳定性。整体设计在满足基础铣削加工功能的前提下，尽可能压缩了设备的外形尺寸，兼顾了结构刚性、运动精度与使用便捷性，既可以作为小型生产场景的加工设备使用，也可作为数控加工教学的实操载体，帮助使用者理解三轴数控设备的运动逻辑与加工原理。
