SMIT港作拖轮精细外观结构设计

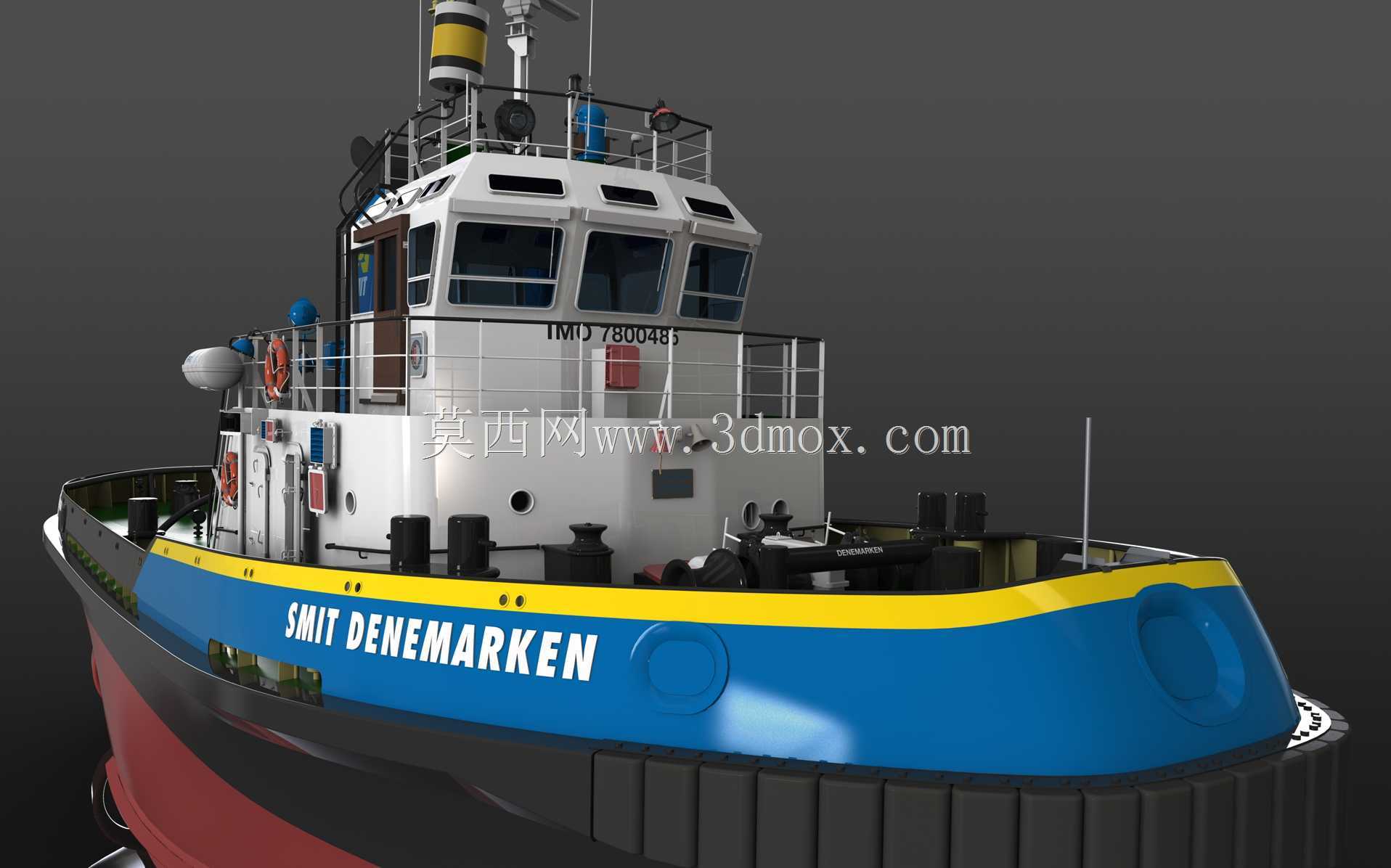

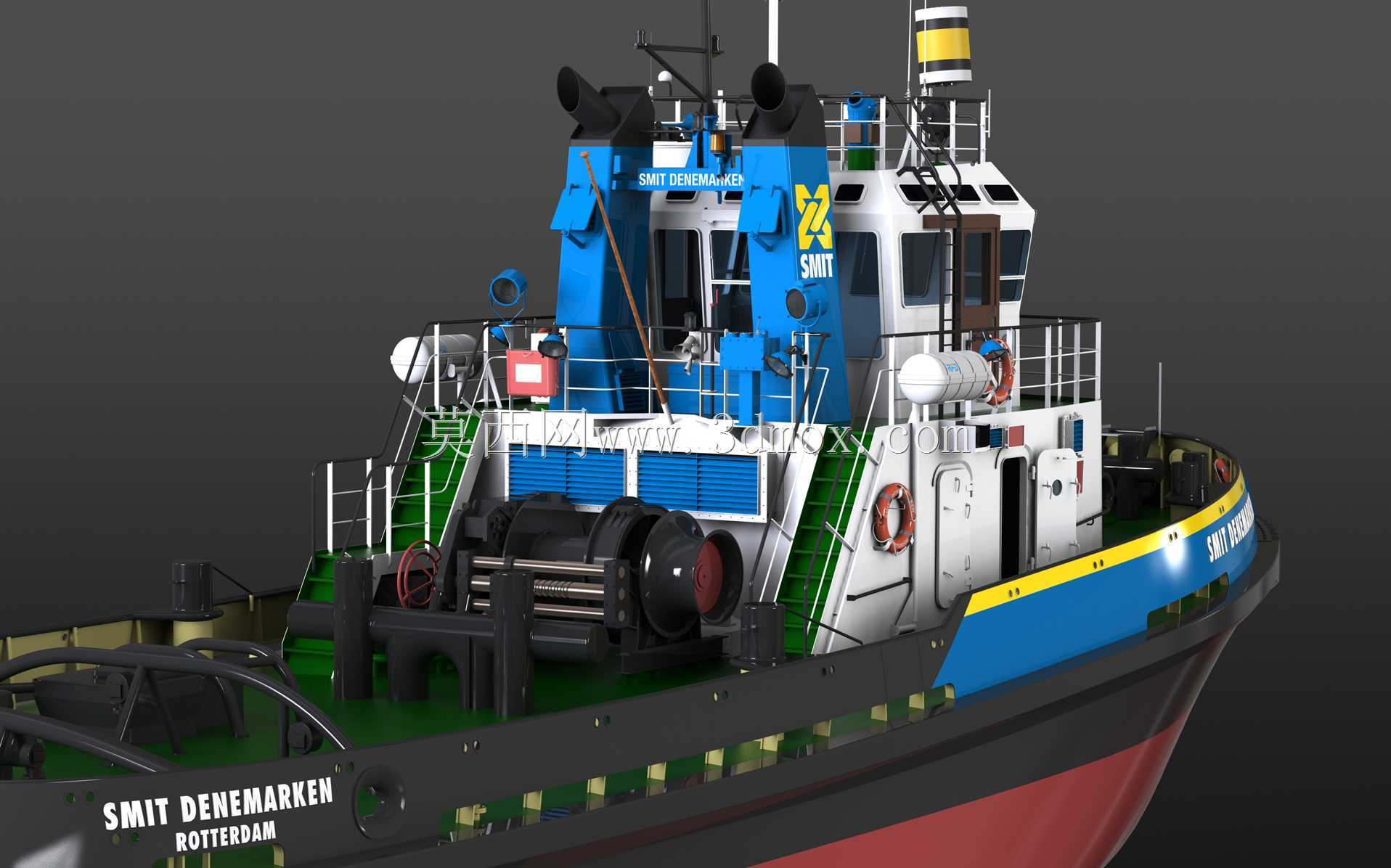

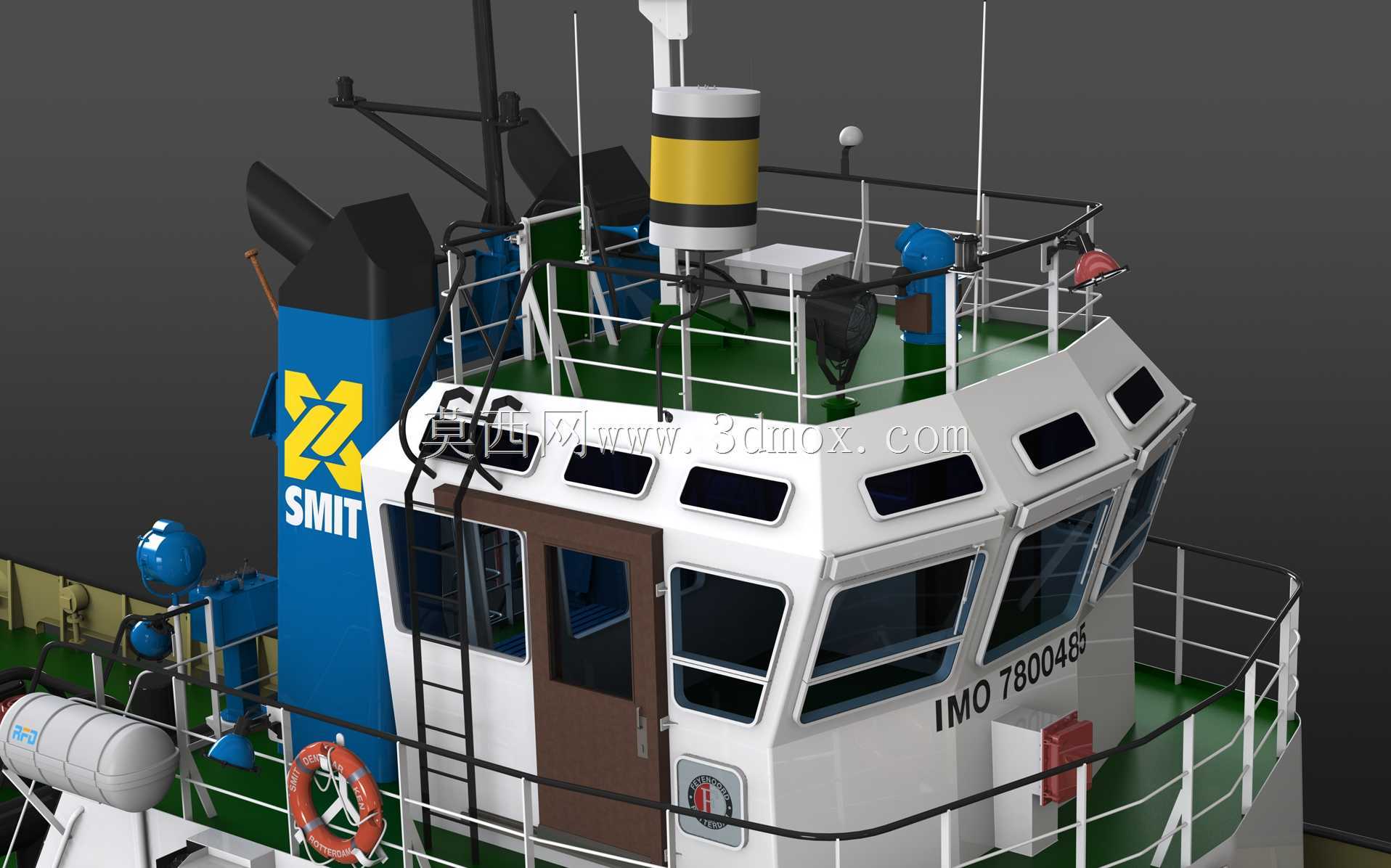

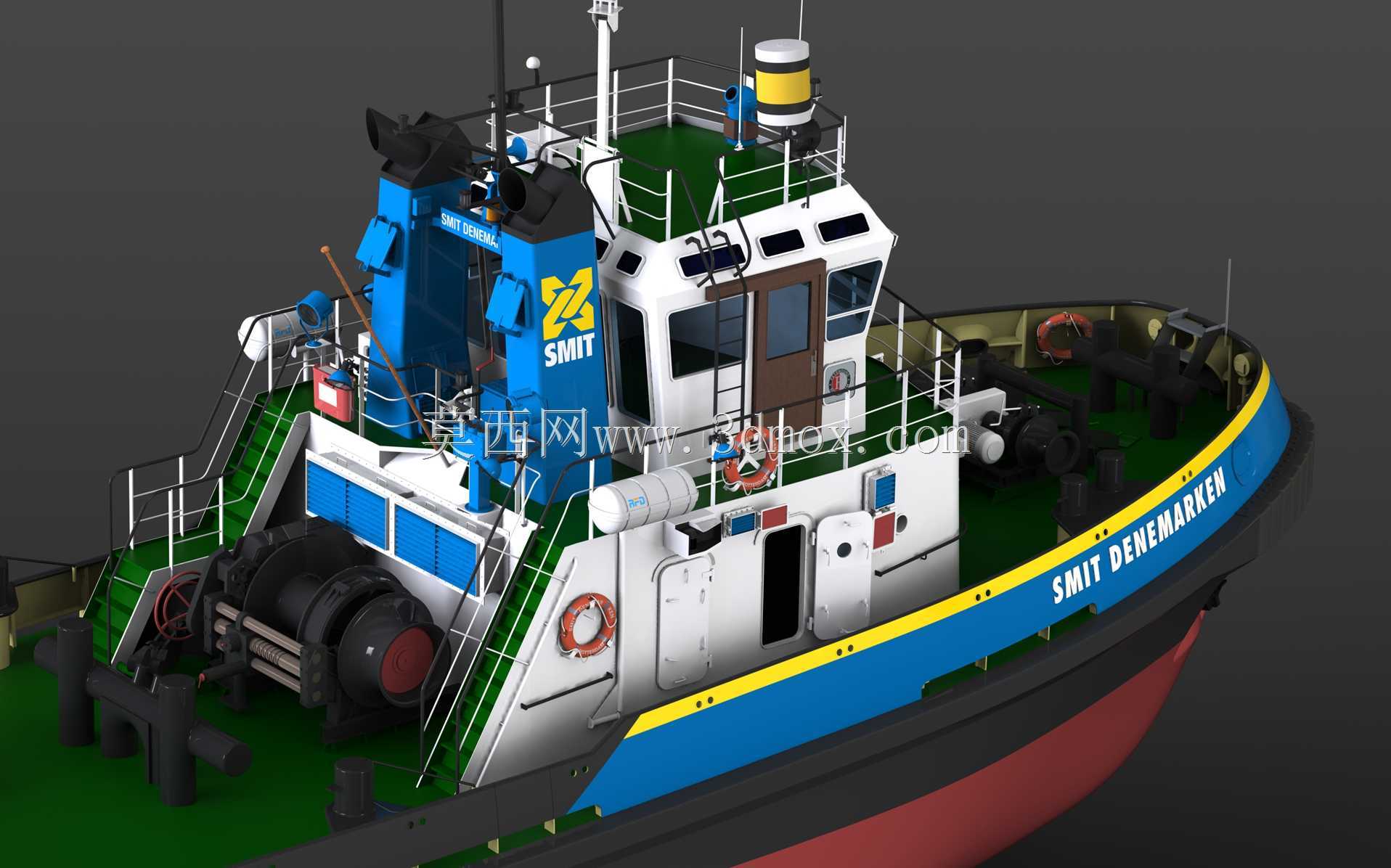

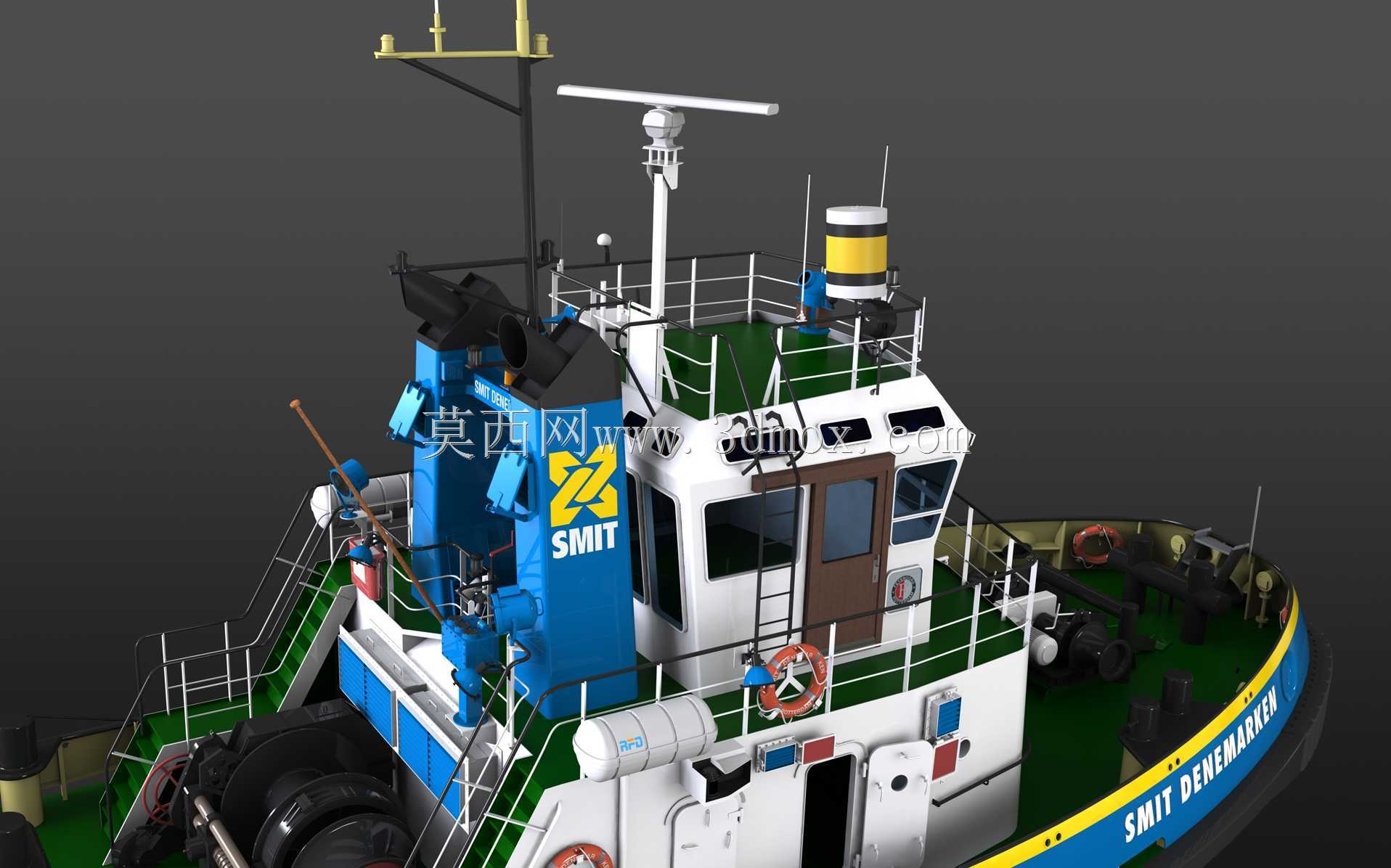

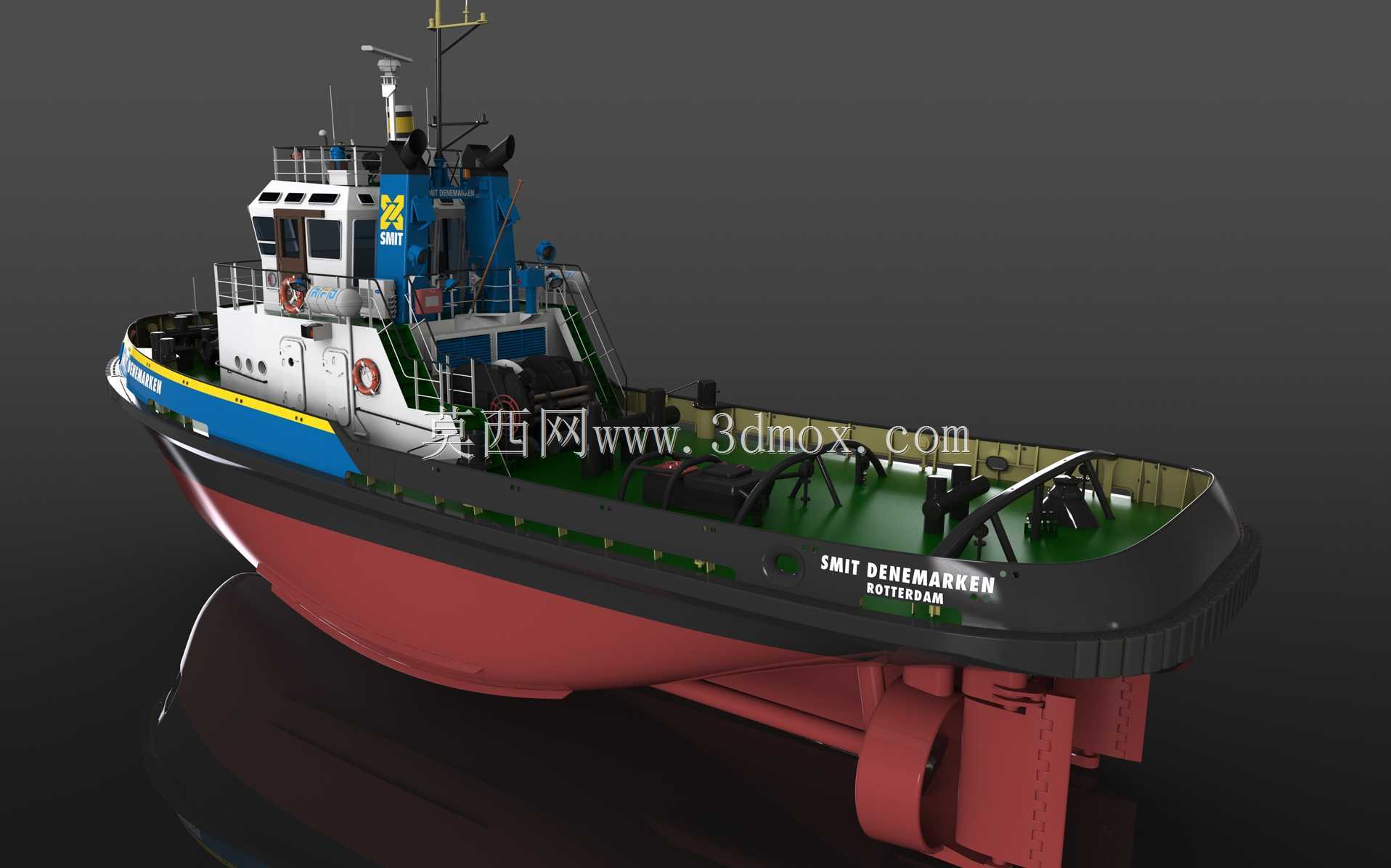

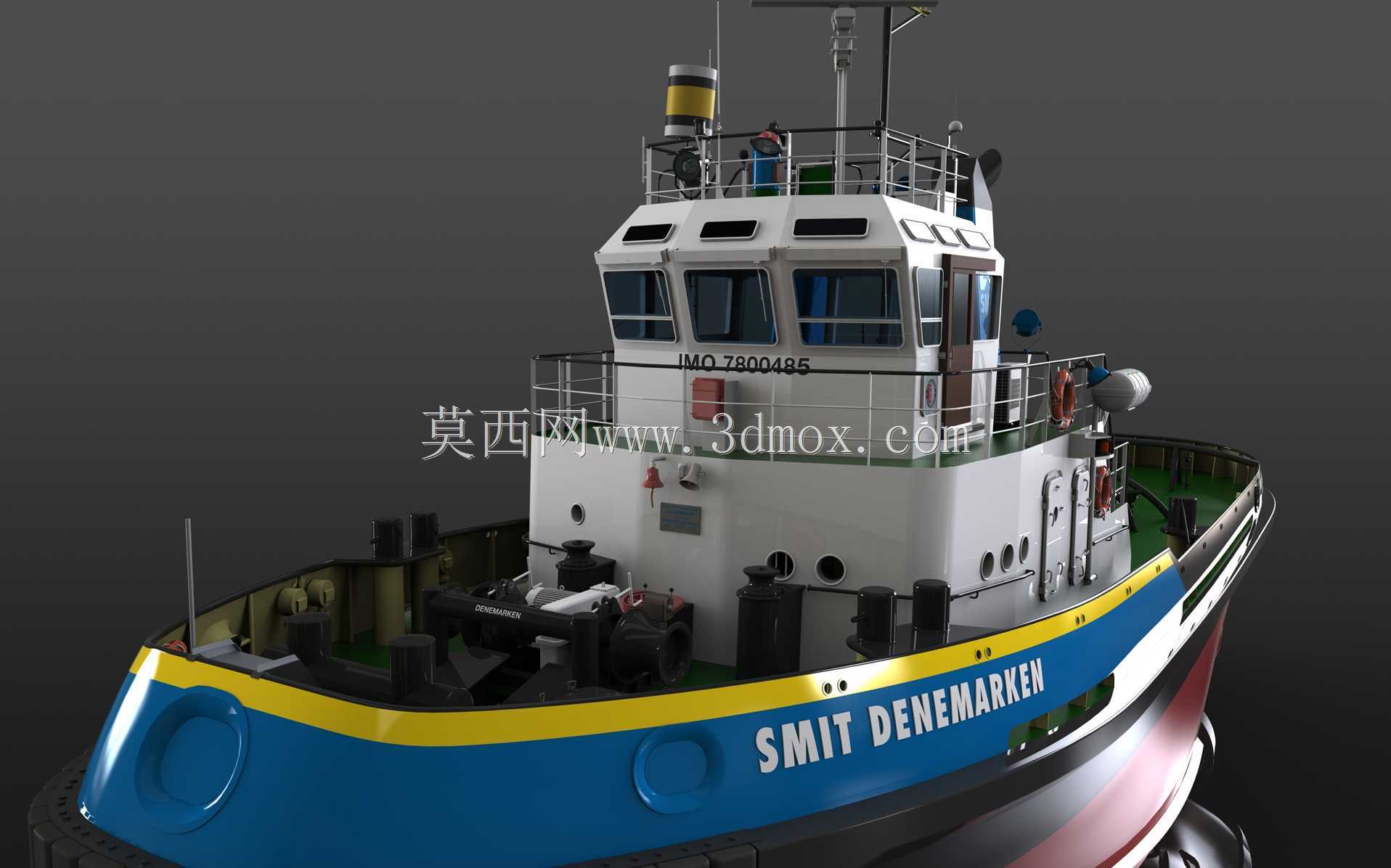

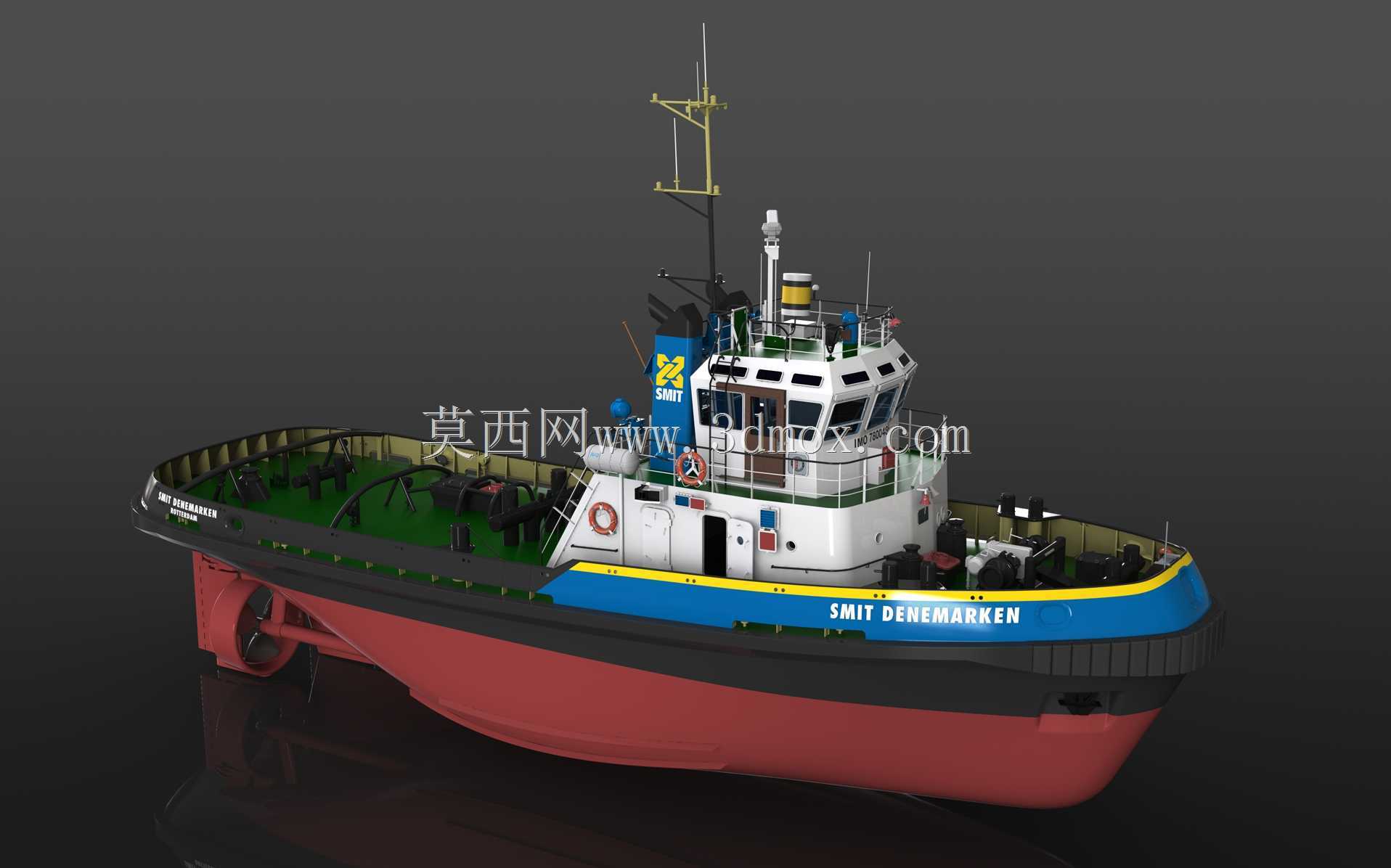

这款拖轮三维设计方案聚焦港口助泊作业的实际使用需求，针对港内狭窄水域的操纵特性完成整体布局规划，可覆盖大型船舶进出港靠离泊顶推、拖带作业，也可承担港内小型应急救援、沿岸短途拖航的作业场景。设计过程中优先考虑拖轮作业时的视野需求，将驾驶室设置于上层建筑靠前位置，采用多面倾斜舷窗布局，消除驾驶人员的视觉盲区，保证作业过程中驾驶人员可清晰观察船首、两舷及拖带连接点的实时状态，驾驶室舱门采用侧开式防水结构，适配海上高湿高盐的作业环境，舱室周边设置安全护栏，预留人员通行与设备检修的操作空间。甲板区域按照作业功能划分不同功能区，烟囱采用辨识度极高的黄黑警示配色，周边布置系缆桩、消防救生设备、信号灯具等必备船用设施，船舷侧设置SMIT品牌标识与船舶IMO编号，还原实船的标识规范，救生圈固定于驾驶室侧方易取位置，满足海事安全规范的布置要求。上层建筑与船体连接位置做圆弧过渡处理，既降低航行时的风阻，也减少海浪上浪对上层建筑的冲击，甲板表面采用防滑纹理设计，避免作业人员在湿滑甲板上发生磕碰摔倒。设计时充分考虑拖轮的安装边界与尺寸适配，整体宽度适配港内常规泊位的靠泊尺寸，吃水深度满足多数内河与沿海港口的通航水深要求，上层设备的安装位置预留足够的维护操作空间，所有外露设备均做防水防腐的结构处理，适配海上长期作业的工况。拖轮的顶推部位做加强结构设计，可承受顶推大型船舶时的反向冲击力，拖带挂钩位置设置于船体受力最优的重心附近，保证拖带作业时船体姿态稳定，不会出现过度偏斜。整船细节还原度高，从栏杆的排布、灯具的安装位置到舷梯的固定结构都严格参照实船作业逻辑设计，可用于船舶作业模拟演示、海事装备展示、船员操作培训等场景，也可为同类型港作拖轮的改型设计提供结构参考。
