LAK-11Nida单座滑翔机精细三维建模

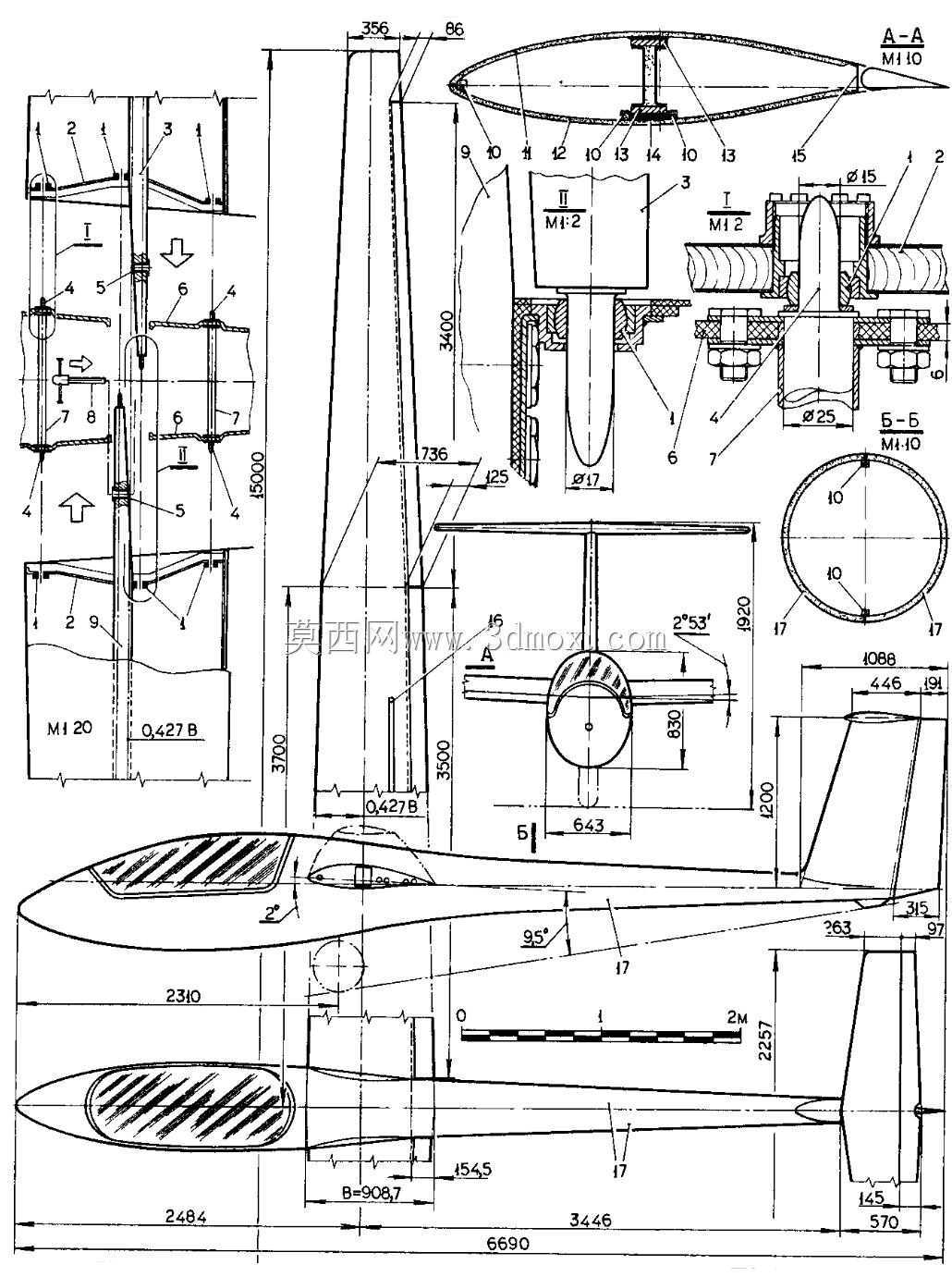

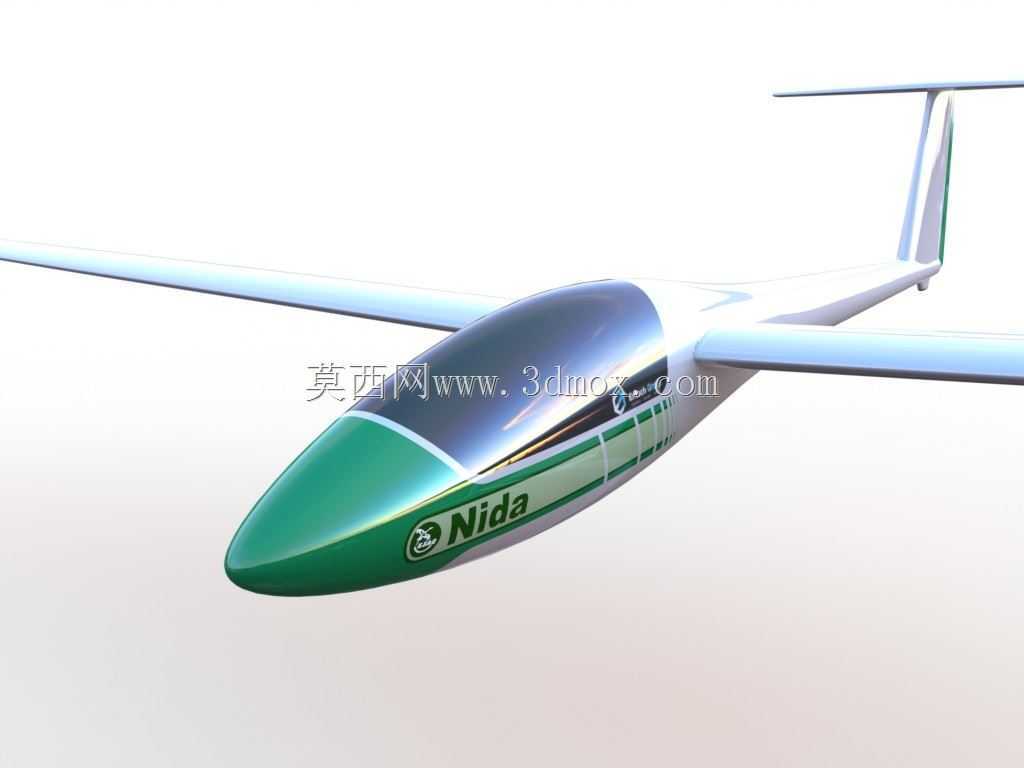

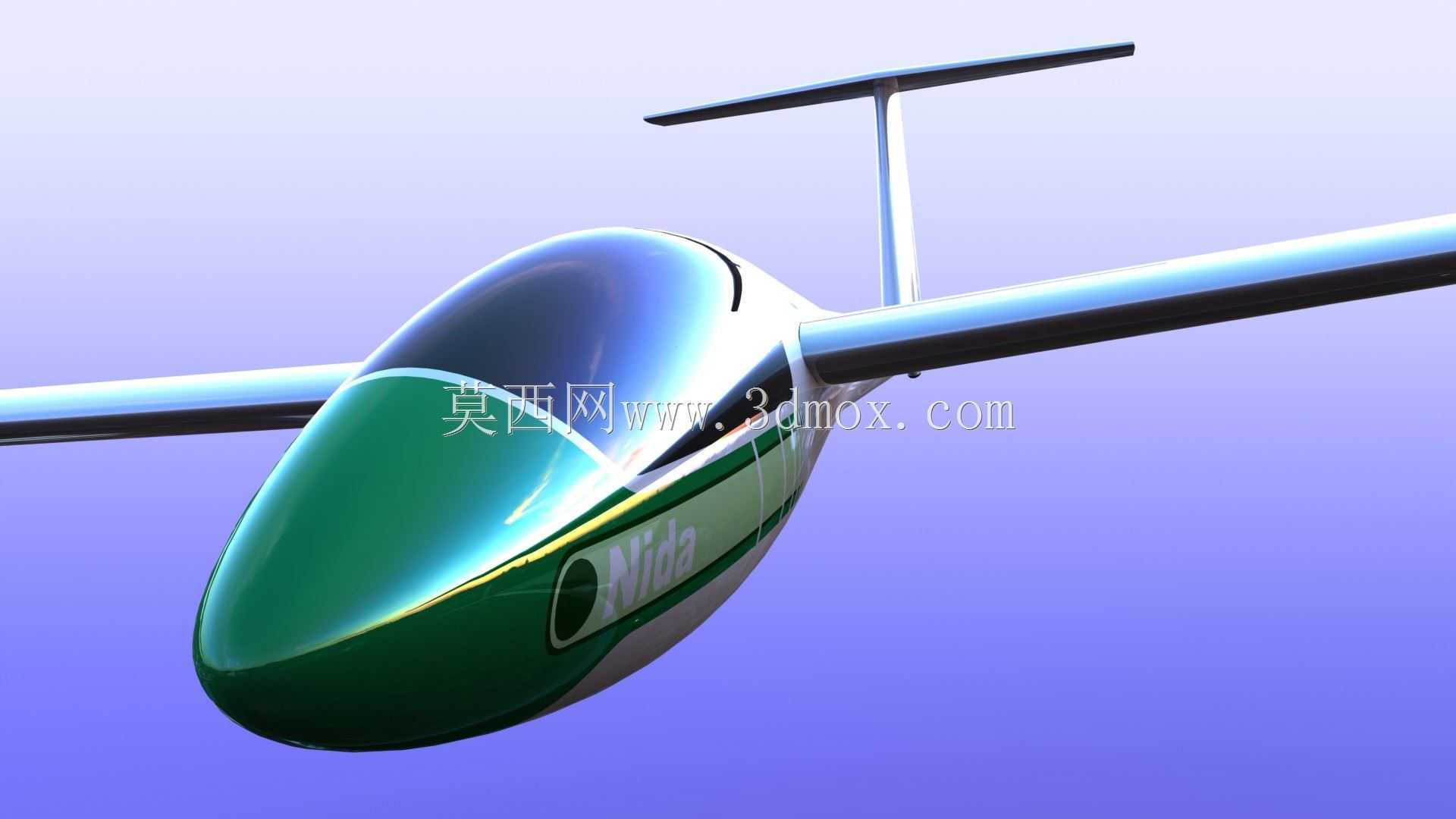

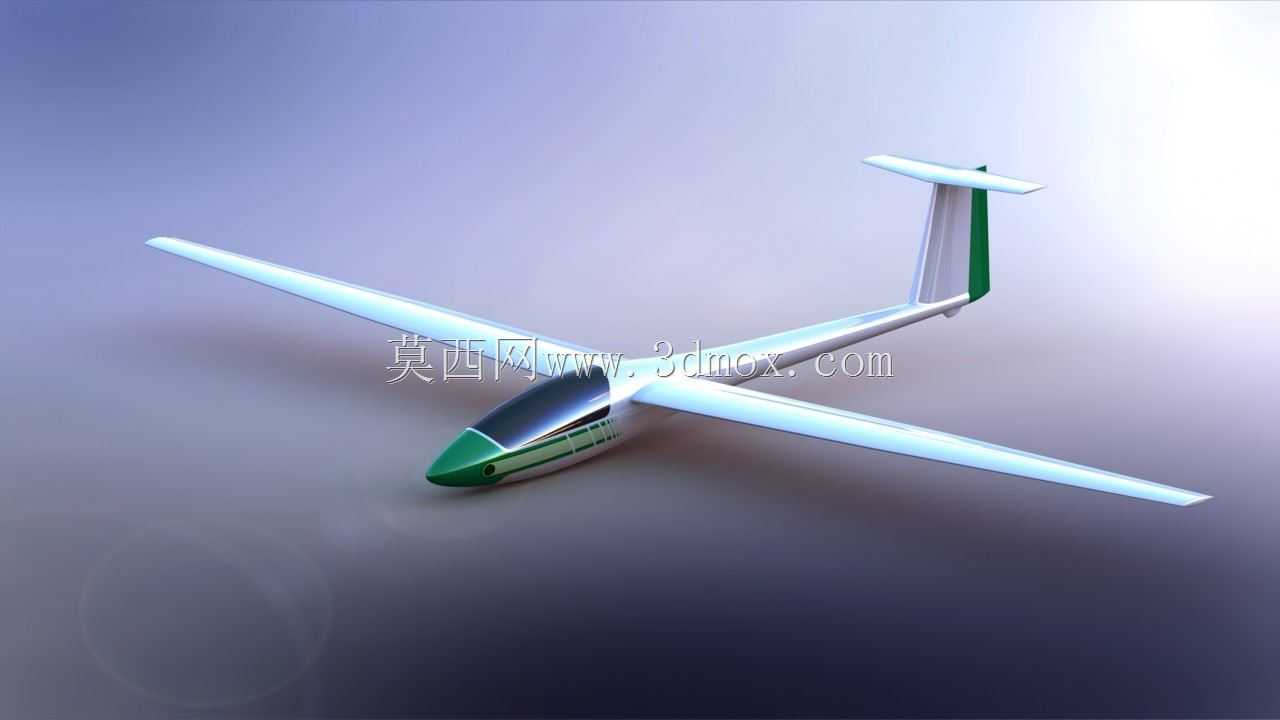

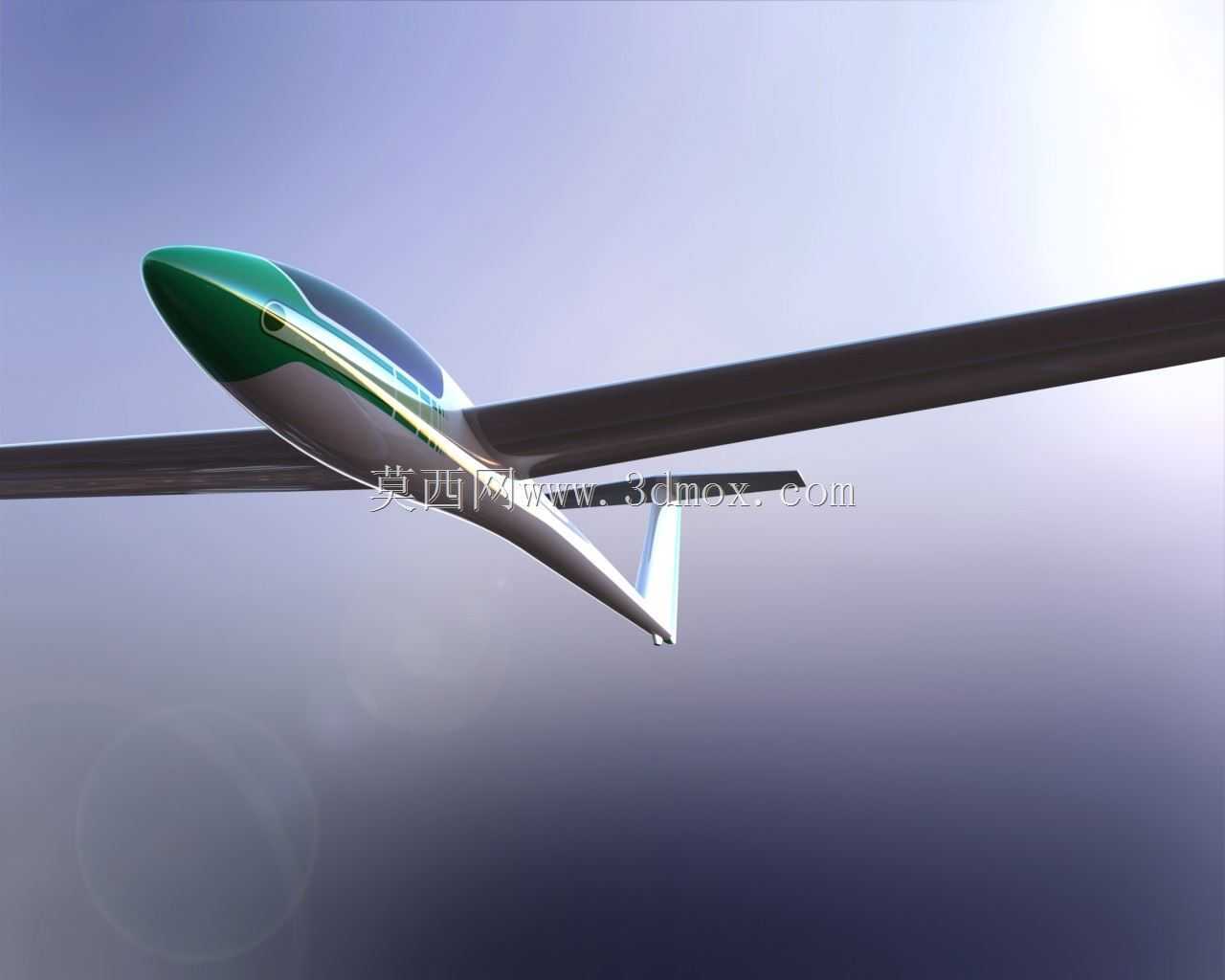

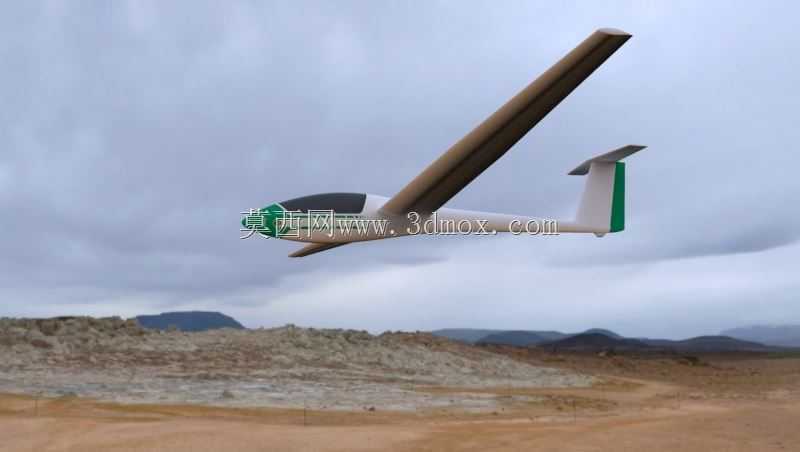

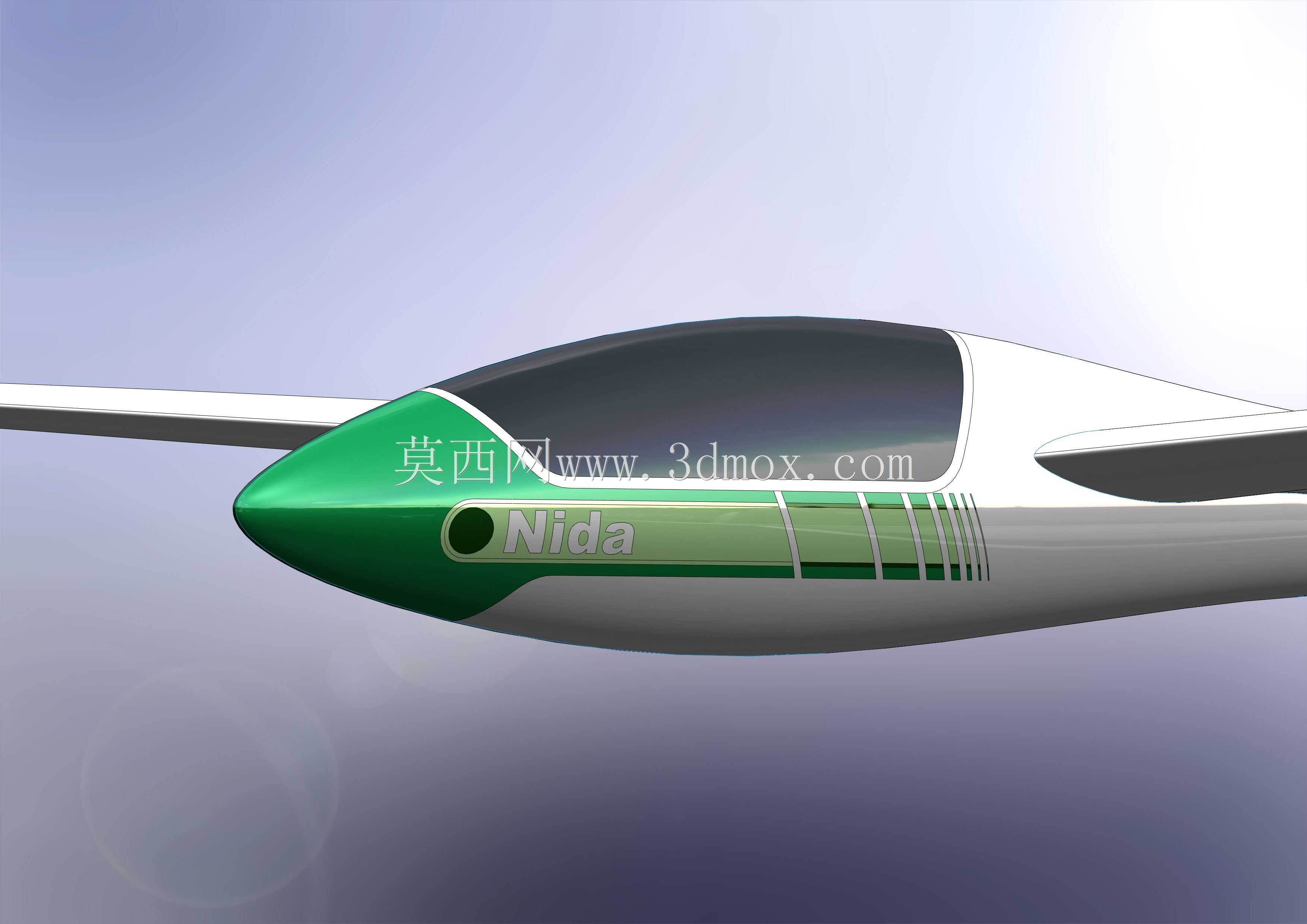

该模型还原的是一款面向航空运动与滑翔飞行场景设计的单座中翼复合结构滑翔机，主要应用于无动力滑翔飞行训练、航空运动竞赛、休闲飞行体验等场景，依靠大气中的上升气流获得升力完成长距离留空飞行，是轻型航空运动领域的经典装备类型。这款滑翔机采用T型尾翼搭配襟翼的气动布局，T型尾翼将水平尾翼布置在垂直尾翼顶端，能够有效规避机翼下洗气流对尾翼操纵效率的干扰，提升低速滑翔状态下的姿态控制稳定性；襟翼结构可在不同飞行速度下调整机翼弯度，在低速滑翔阶段提升升力系数，在高速滑翔阶段降低飞行阻力，适配不同气流条件下的飞行需求。起落架采用可伸缩的单轮主起落架设计，飞行状态下起落架可完全收纳入机身内部，大幅降低整机气动阻力，地面滑跑阶段单轮主起落架搭配机身尾部的支撑结构，能够在平整草地、硬化铺装跑道完成起降操作，适配通用航空运动场地的使用条件。机翼采用成熟的低速高升力气动翼型，在机翼与尾翼内部设置有压载水舱，可根据飞行当日的气流强度、飞行员体重调整载水量，优化整机翼载荷，在强对流天气下提升飞行稳定性，在弱气流条件下降低翼载荷提升滑翔比，获得更优的滑翔性能。整机设计严格遵循15米级滑翔机的尺寸边界，机身采用流线型水滴状截面设计，从机头的透明座舱罩向后平滑收窄至尾椎，最大限度降低机身压差阻力；座舱采用整体式透明泡状罩设计，为飞行员提供全向无遮挡的飞行视野，同时座舱结构与机身承力结构一体化设计，在降低结构重量的同时保证座舱区域的结构强度，满足飞行过程中的载荷要求。建模过程中完整还原了机身、机翼、尾翼、起落架、操纵面的相对安装位置与外形轮廓，各部件的曲面过渡连续顺滑，准确复现了真机的气动外形特征，可用于航空科普展示、滑翔机气动原理教学演示、轻型飞行器设计方案参考等场景，能够直观展现这类无动力滑翔机的结构布局与气动设计逻辑，帮助相关从业者、航空爱好者理解滑翔机的设计思路与功能实现方式。
