医用一次性注射器精细三维建模作品

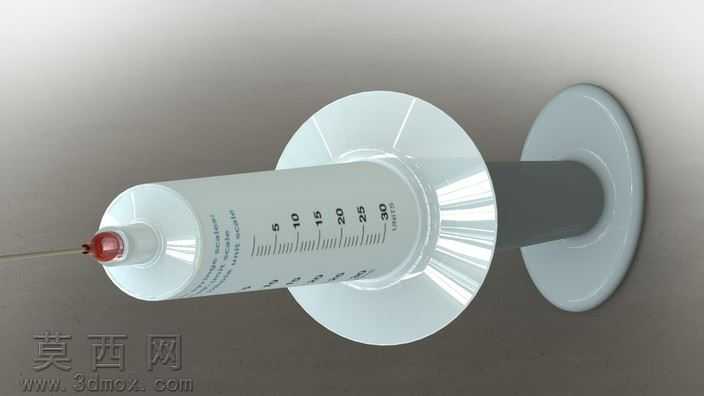

本作品为医用注射器的高精度三维建模成果，建模过程以SolidWorks为核心操作平台，严格遵循真实医用一次性注射器的尺寸比例与结构逻辑开展设计。首先从整体结构拆解入手，将注射器划分为推杆、活塞、针筒、针座、针头五个核心独立部件，每个部件均按照真实产品的装配公差要求进行参数化绘制，确保各部件间的配合间隙符合实际生产装配标准。针筒部分建模时，精准还原了筒身外壁的容量刻度标识，通过包覆特征实现刻度线与容量数值的凹凸效果，同时对针筒端部的凸缘结构、乳头衔接位置做了圆角过渡处理，还原真实注塑件的工艺特征，避免生硬的直角结构。推杆部分还原了尾部的按压凸盘、杆身的防滑筋条结构，前端与活塞配合的卡位结构做了精准的尺寸匹配，确保装配时活塞可随推杆顺畅推拉，无结构干涉。活塞部分采用软质橡胶材质的渲染设定，建模时还原了活塞上的多道密封环结构，保证模拟推注时的密封效果逻辑。针座部分还原了与针筒乳头过盈配合的衔接结构，针头部分采用极细拉伸特征制作，还原了金属针头的锥度与针尖斜切结构，精准还原真实注射针头的形态特征。材质渲染阶段，针筒与推杆采用半透明医用级PP塑料材质，调整了材质的透光率与磨砂质感，还原真实塑料针筒的微透视觉效果；活塞采用哑光软橡胶材质，调整了材质的粗糙度与漫反射参数，模拟橡胶的柔和质感；针头采用抛光不锈钢材质，添加了轻微的反射效果与金属高光，还原金属针头的冷冽质感。整体渲染采用柔和的侧上方打光方案，通过光影变化凸显针筒的通透感与各部件的结构层次，背景采用浅灰色素面背景，突出注射器主体的结构细节。建模过程中对所有部件做了全局干涉检查，确保推拉动作模拟时各部件运动顺畅无卡顿，各衔接位置的配合精度符合真实产品的使用逻辑，既可以作为医疗器具结构展示的演示模型，也可用于医疗相关场景的可视化渲染素材，完整还原了日常医用注射器的外观特征与内部结构逻辑，细节处理覆盖了从刻度标识到密封结构的全部真实产品特征。
