符合API650标准的立式存储罐三维设计

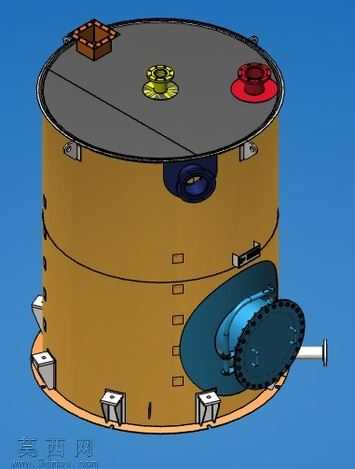

本作品为依据API 650标准设计的立式焊接储液罐三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循石油化工立式圆筒形钢制焊接储罐的设计规范，还原了工业现场常用常压储罐的完整结构细节。模型构建阶段采用自底向上的装配逻辑，先分别完成罐体各组成零件的独立建模：首先建立圆柱形罐壁主体，按照标准规范设置罐壁的分层结构与壁厚分布，还原罐壁外侧的加强筋、爬梯踏步、支座连接位等细节特征；其次完成罐底的排板结构建模，匹配边缘板与中幅板的搭接结构，同时设计底部的支撑支座，还原支座的筋板、底板焊接结构与安装定位特征；随后完成罐顶的结构设计，包含罐顶的分块拼接结构、顶部不同功能的接管法兰——分别设置了方形人孔、带阀组的工艺接管、红色标识的安全附件接管，同时还原罐顶的加强结构与吊装吊耳特征。在罐体侧面，模型完整还原了侧壁的人孔结构，包含带螺栓孔的法兰盖、密封面结构、连接转轴与侧出接管，同时还原侧壁的观察孔、液位接口等附属结构，各法兰的螺栓孔分布、密封槽细节均按照标准规范建模，保证结构尺寸的工程合理性。材质与渲染阶段，为罐壁主体赋予黄褐色工业防腐涂层材质，模拟储罐现场常用的环氧防腐漆面效果，为法兰、人孔盖、接管等部件赋予深蓝色金属漆面材质，为顶部不同功能接管分别赋予棕色、金属黄、红色的区分材质，清晰标识不同管口的功能属性，支座、吊耳等结构件赋予银灰色金属材质，还原钢制构件的质感表现；渲染阶段采用蓝色纯色背景突出罐体主体，调整光照角度凸显罐体的曲面结构与各部件的装配层次，清晰展示各结构的位置关系与连接形式。设计过程中充分考虑了立式储罐的工程实用性，各管口的位置设置符合日常操作、检修的空间需求，底部支座的分布满足承重与安装固定的要求，罐壁的加强结构符合常压储液的强度需求，整体模型装配关系完整，无干涉错配问题，可用于储罐结构教学、方案展示、工程参考等场景，完整还原了符合API650标准的立式储罐的典型结构特征。
