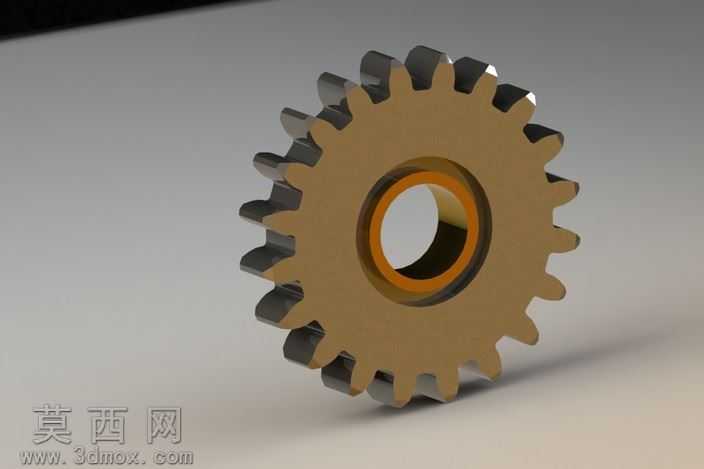

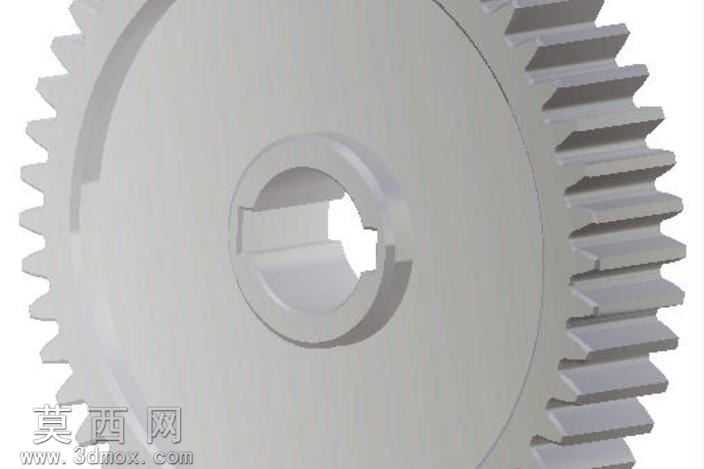

带键槽直齿圆柱参数化齿轮三维设计

本参数化齿轮采用三维参数化建模思路完成设计，建模过程中以齿轮啮合的核心几何参数为驱动基础，将模数、齿数、压力角、齿宽、轴孔直径、键槽尺寸等核心参数设置为可变量，通过参数关联实现尺寸修改后模型的自动更新，无需重复绘制特征，大幅提升同类型齿轮的设计迭代效率。建模阶段首先绘制齿轮的基准齿廓曲线，依据渐开线生成原理完成齿形的精准绘制，保证齿廓曲线符合机械设计标准的啮合要求，避免出现传动卡滞、啮合间隙异常的问题；随后通过圆周阵列特征完成全部轮齿的生成，阵列过程中严格保证齿距的均匀性，确保齿轮传动时的动平衡性能。轮齿生成后，对齿轮基体进行拉伸建模，完成中心轴孔的切削，同时在轴孔位置设计标准平键键槽，键槽的尺寸公差与位置精度严格遵循传动件装配要求，保证齿轮与传动轴装配时的周向固定可靠性，避免传动过程中出现打滑、周向窜动的问题。材质设置上为模型赋予金属钢材材质，模拟实际工业齿轮常用的45号钢质感，通过调整材质的粗糙度、金属度参数，还原机械加工后金属表面的哑光金属质感，同时对轮齿端面、齿面、轴孔内壁等不同加工面设置差异化的材质表现，区分铣削加工面与磨削加工面的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过多角度光源突出轮齿的立体结构、键槽的轮廓细节以及齿轮基体的倒角特征，清晰展现齿轮的整体结构与局部细节，所有棱边位置均按照机械加工工艺要求设置了合理的工艺倒角，去除锐边避免应力集中，同时提升装配过程的安全性。整个模型的结构设计完全符合通用机械传动的使用需求，参数化的设计逻辑可适配不同传动比、不同安装尺寸的使用场景，可直接用于传动系统的装配验证、运动仿真以及工程图纸的生成，为机械传动方案的设计提供可靠的三维模型支撑。
