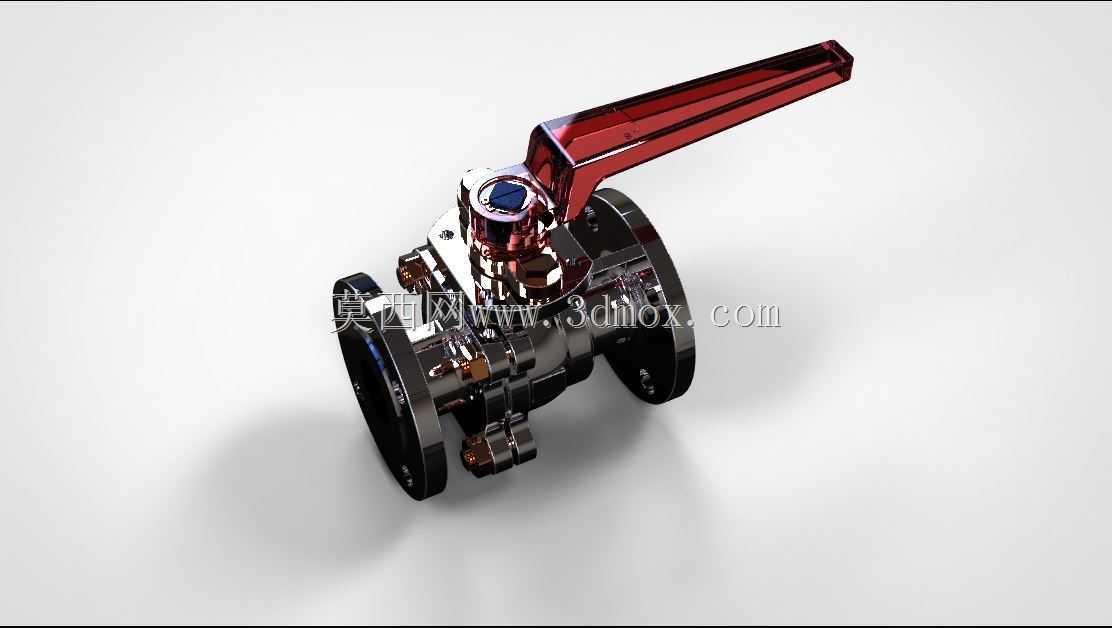

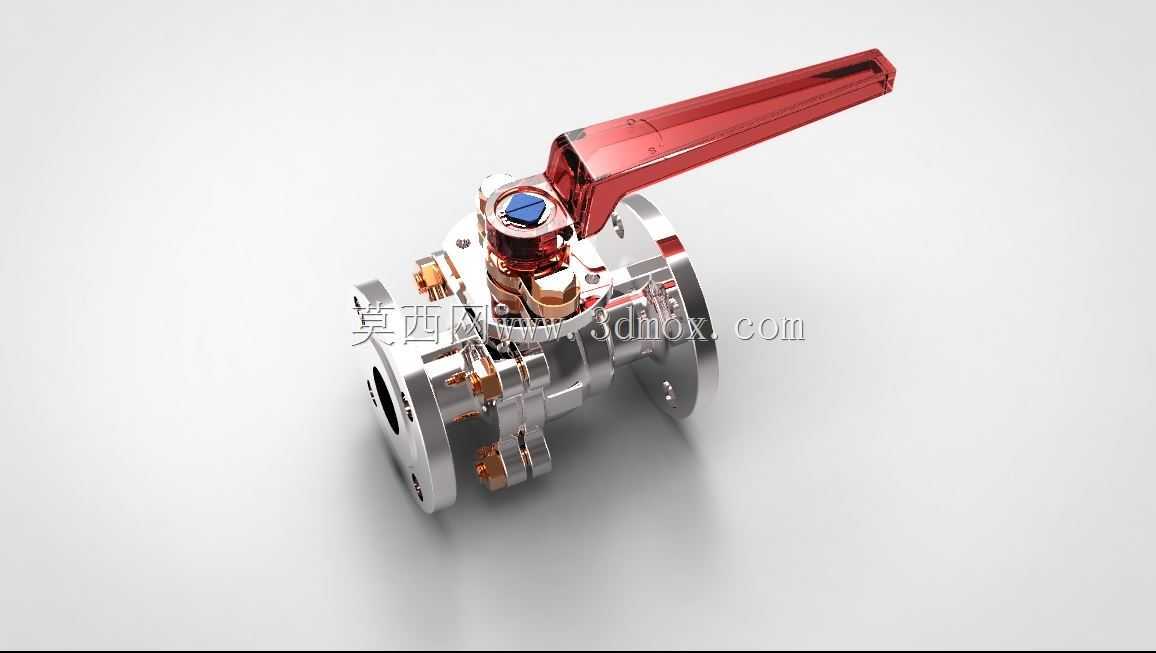

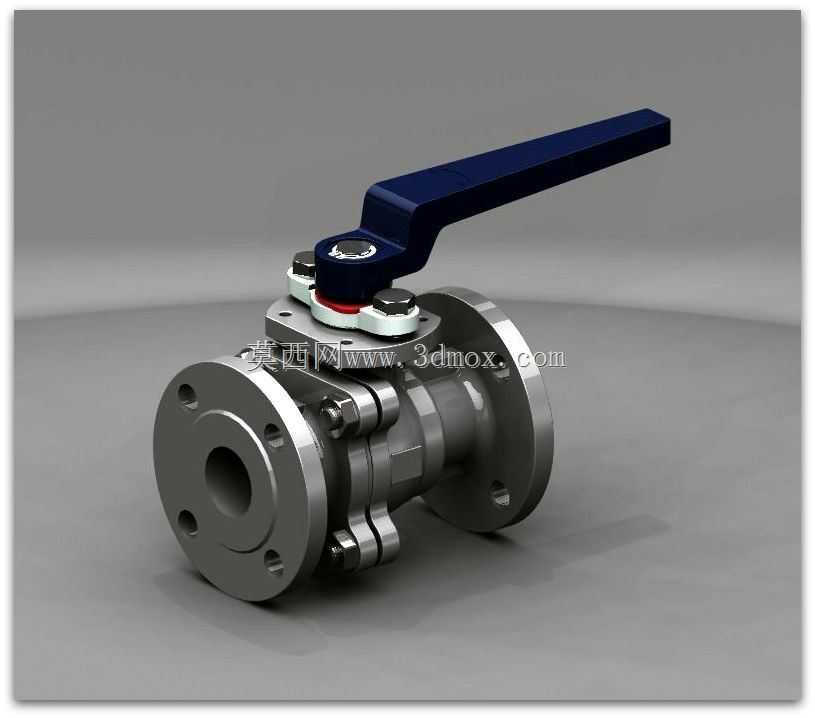

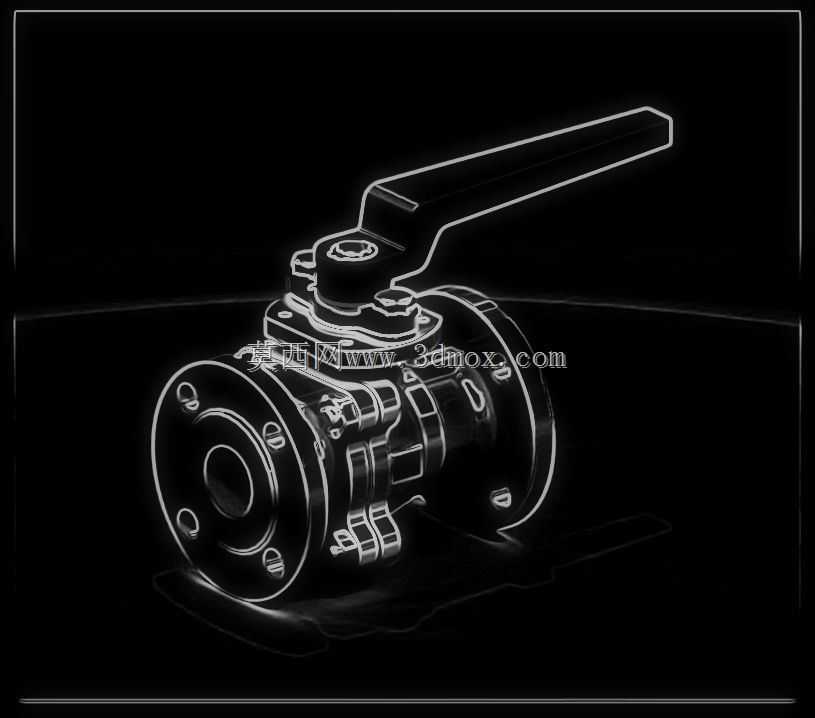

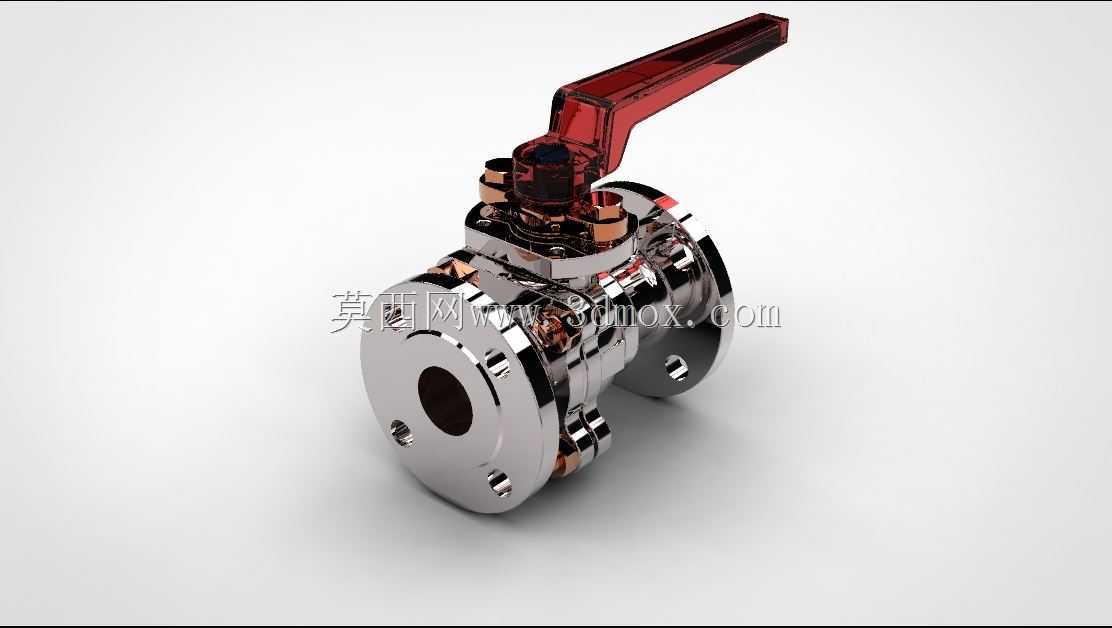

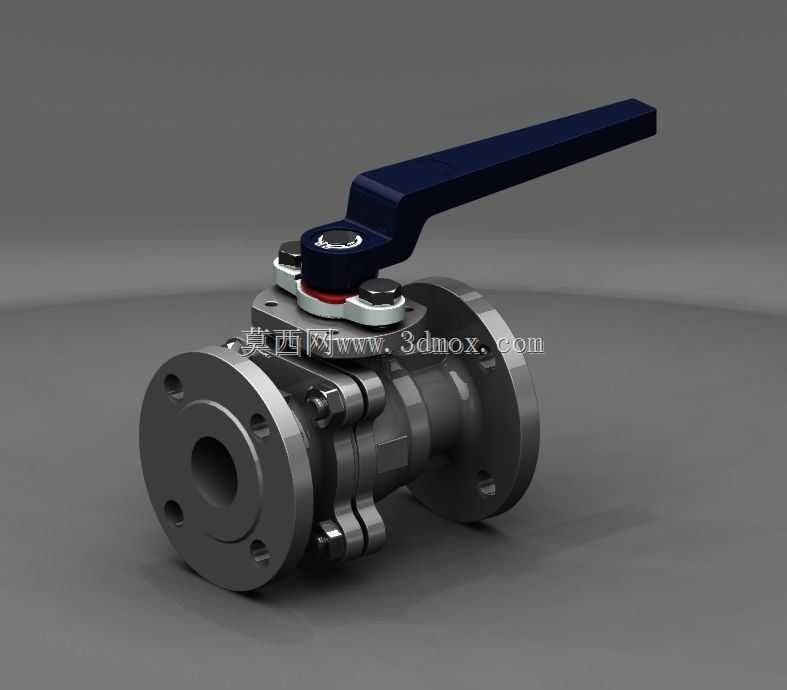

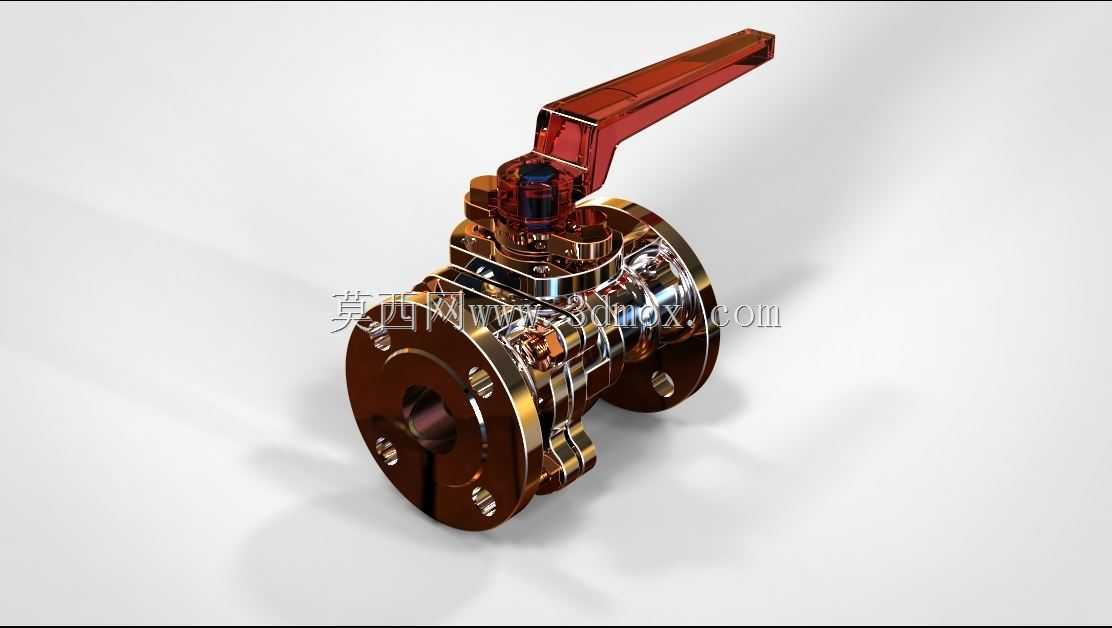

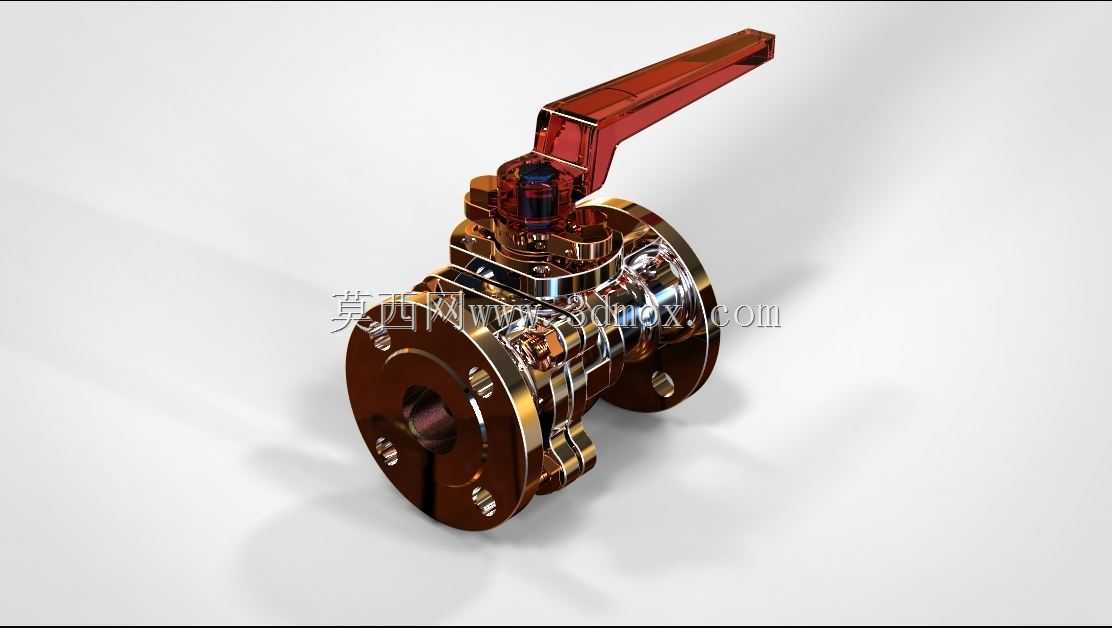

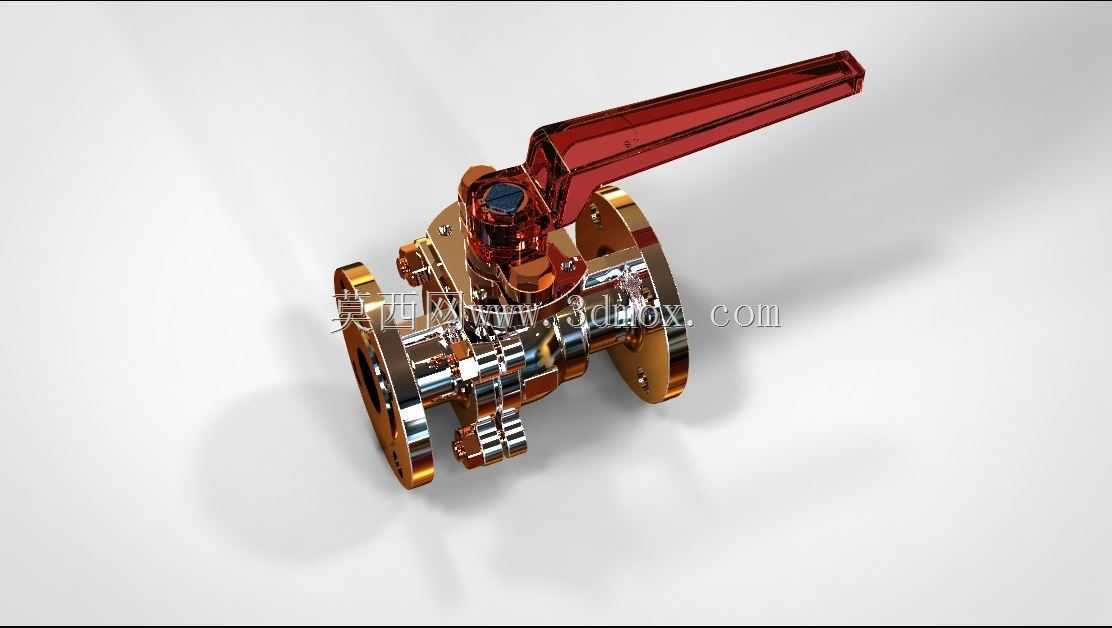

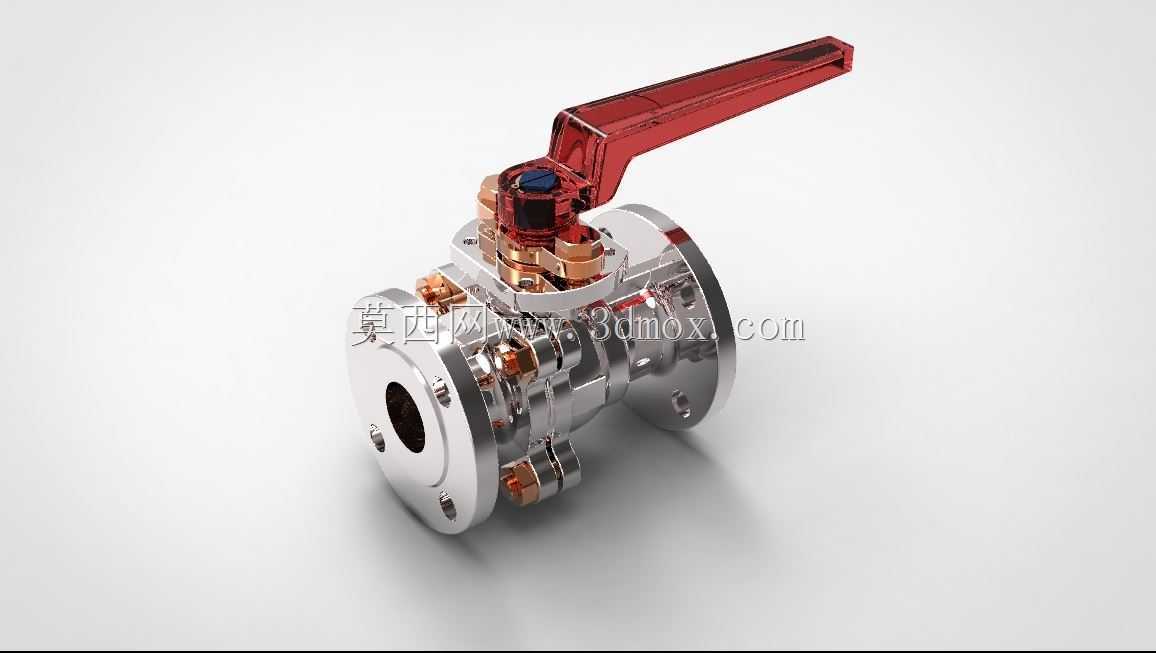

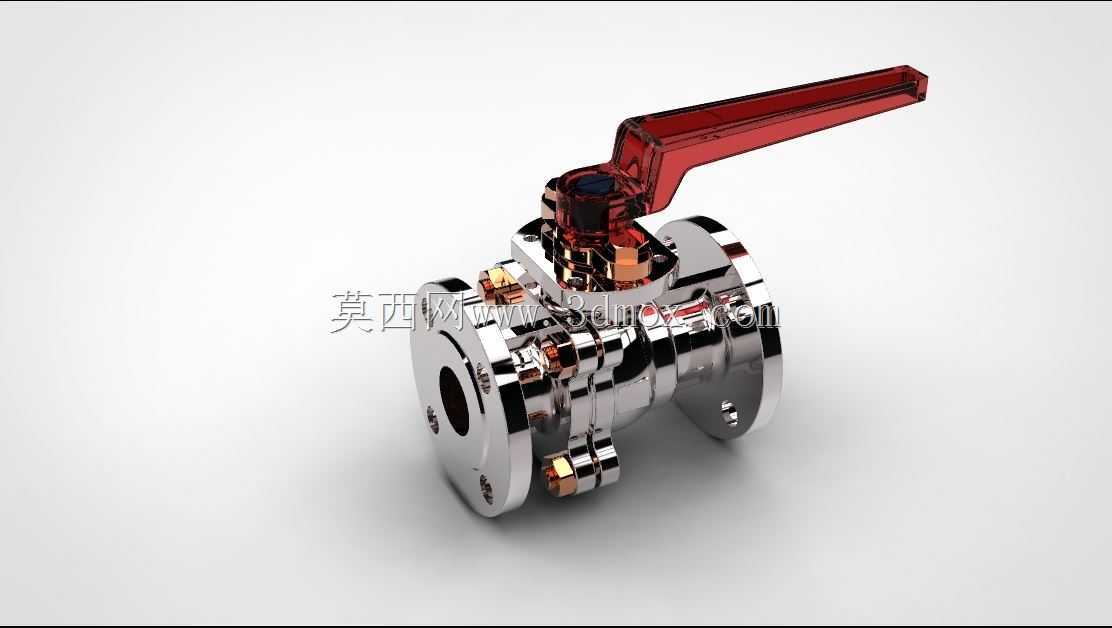

法兰式手动三片式不锈钢球阀结构设计

这款法兰式手动三片式球阀，是工业流体输送管路系统中应用极为广泛的截断类控制部件，主要承担管路内介质的通断切换功能，可适配水、油品、蒸汽、弱腐蚀性化工介质等多种流体工况，在石油化工、市政给排水、暖通空调、食品制药、冶金电力等行业的管路上均能见到这类结构的身影，是管路系统中保障介质流向可控、检修操作便捷的核心基础部件。从实际使用场景来看，这类球阀既可以安装在长距离输送管线的主干路节点，也可布置在车间设备的进出口支路，既能够作为独立的截断阀使用，也可以和过滤器、止回阀、压力表等其他管路配件组合成功能阀组，满足不同工况下的流体控制需求。

在功能特性上，这款三片式法兰球阀采用浮动球密封结构，球体带圆形通孔，当手柄转动至与管路轴线平行位置时，球体通孔完全对齐管路流道，介质可近乎无阻力直通，流阻系数远低于同口径的截止阀、闸阀，不会造成明显的管路压力损失；当手柄转动90度至与管路轴线垂直位置时，球体密封面与阀座紧密贴合，实现管路的完全截断，密封性能可靠，可实现零泄漏截断。三片式的阀体结构设计，让阀门在无需从管路上整体拆卸的情况下，就可以拆开阀体中缝完成密封件更换、球体清洁等维护操作，大幅降低了后期运维的工作量与成本。法兰连接的结构形式，让阀门和管路的对接安装更加稳固，密封承压能力更强，适配中高压管路的使用需求，相比螺纹连接的球阀，法兰连接更适合大口径、高压力的工业管路场景，安装时只需对齐两端法兰的螺栓孔，加装密封垫片后锁紧螺栓即可完成固定，安装定位便捷，同轴度更容易保证。

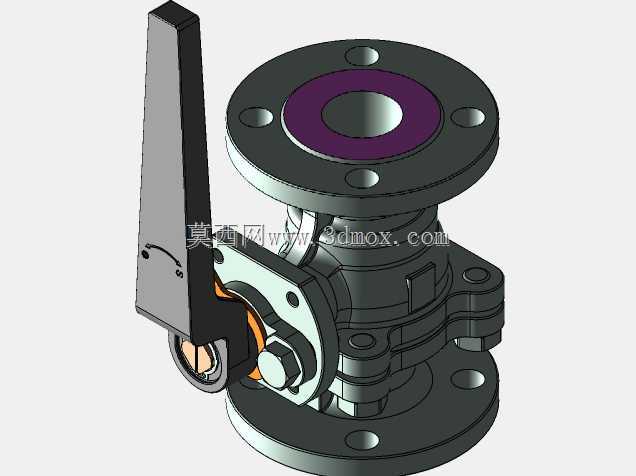

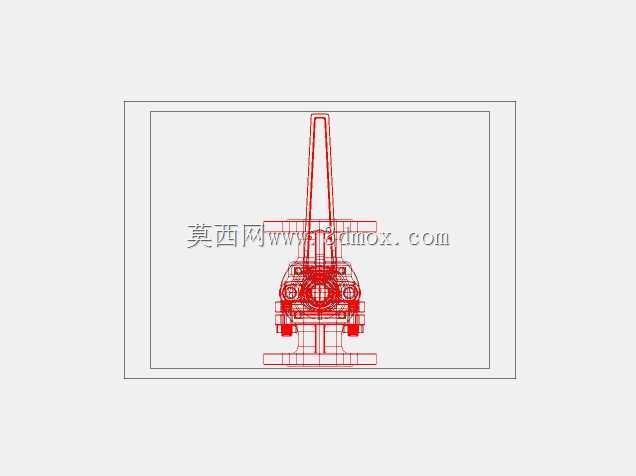

从设计思路来看，这款球阀的整体结构围绕可靠密封、操作便捷、易维护三个核心需求展开：阀体分为左阀体、中阀体、右阀体三个部分，通过周向布置的螺栓锁紧固定，将球体、阀座、阀杆等核心部件包裹在阀体内部，阀杆采用防飞出结构设计，避免管路压力异常升高时阀杆被介质压力顶出造成泄漏；手柄采用加长杠杆式结构，操作时力臂更长，开关所需的操作力更小，即使是带压工况下也能轻松完成90度开关动作，手柄上带有明显的开关位置标识，操作人员可以直观判断阀门的启闭状态，避免误操作。外形尺寸上，这款球阀的两端法兰尺寸符合通用管路法兰标准，法兰盘上的螺栓孔数量、孔径、孔位分布均匹配对应公称通径的法兰规范，安装时不需要额外加工转接件，可直接和同标准的管路法兰对接；整体结构紧凑，轴向安装长度适中，不会占用过多的管路布置空间，阀体外部轮廓规整，没有突出的尖锐结构，既方便管路做保温层包裹，也能避免安装、运维过程中磕碰造成人员受伤。
