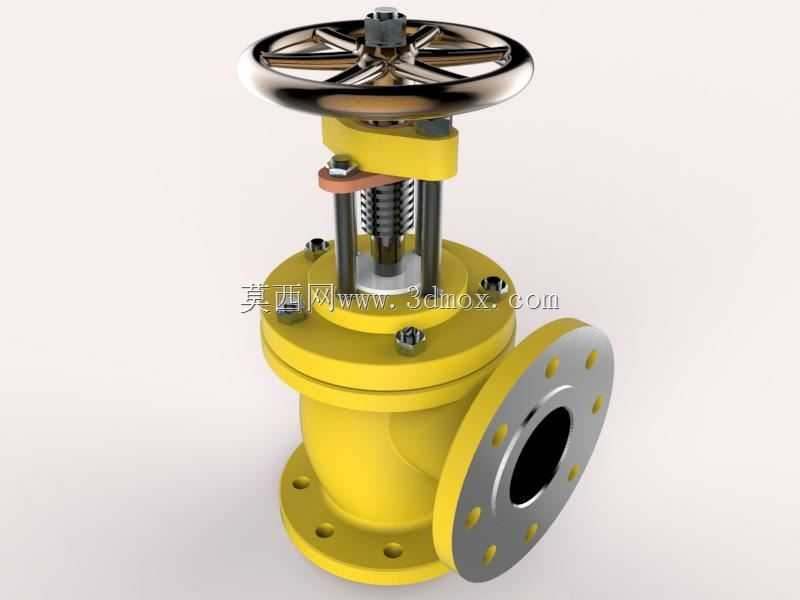

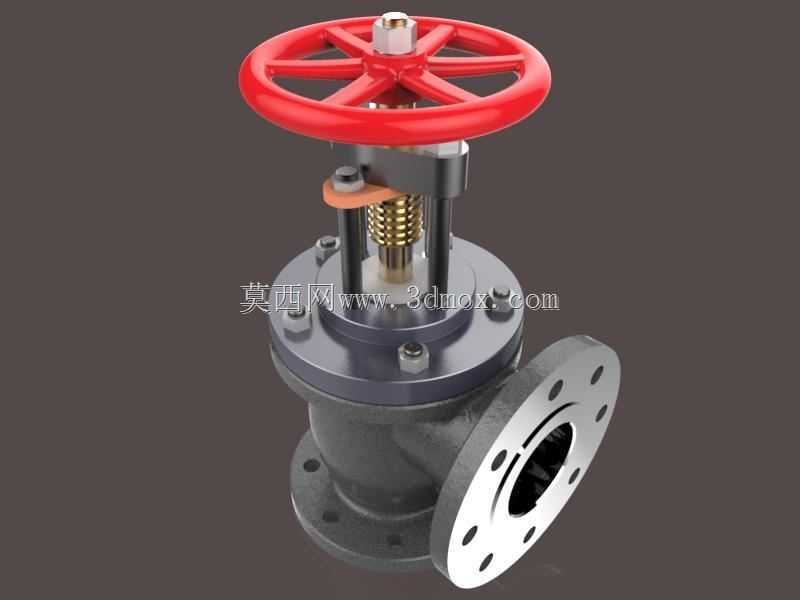

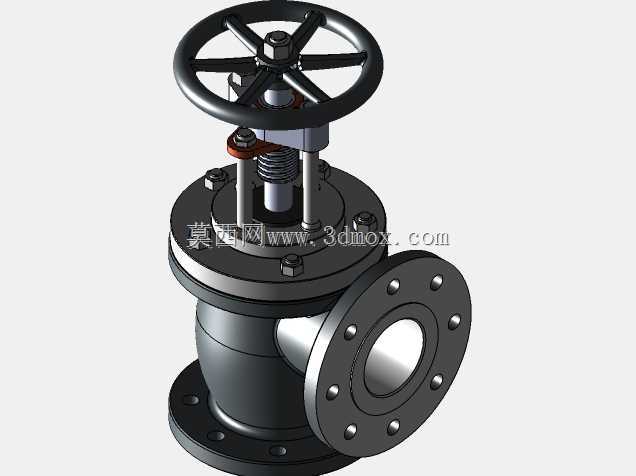

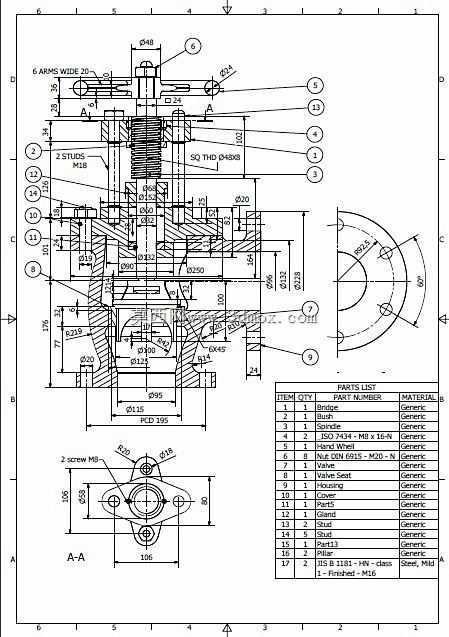

角式法兰连接蒸汽截止阀结构设计

这款角式结构的蒸汽截止阀，主要应用于工业蒸汽输送管网、热力换热系统、化工蒸汽工艺管线等场景，作为管路中控制蒸汽介质通断、调节管路通径开度的核心控制元件，承担着截断或导通蒸汽通路、调节蒸汽输送流量的核心作用，可适配饱和蒸汽、低压过热蒸汽等常规工业蒸汽介质的输送管控需求，在食品加工、纺织印染、石油化工、集中供热等涉及蒸汽输配的生产场景中均有广泛应用。从功能特性来看，该截止阀采用角式流道设计，介质进出方向呈90度直角转向，相比直通式截止阀可适配管路直角转弯的安装场景，无需额外加装弯头组件，有效缩减管路安装占用空间，同时阀瓣采用锥面密封配合结构，密封面贴合精度高，在截断状态下可实现零泄漏的密封效果，手轮驱动的结构设计无需额外辅助动力，操作人员通过旋转顶部手轮即可带动阀杆升降，实现阀门开度的调节，操作力矩适中，日常运维操作便捷。从设计思路来看，整体结构采用下进侧出的流道布局，阀杆部位设置多级密封填料结构，可有效避免高压蒸汽沿阀杆间隙出现外漏问题，阀体与侧接法兰采用一体化铸造成型结构，减少了拼接焊缝带来的泄漏风险，顶部手轮采用轮辐式结构，增大操作人员握持施力的接触面积，降低操作力度，阀杆与阀瓣采用活动连接结构，可在阀门关闭过程中自动适配密封面角度，避免阀瓣偏磨导致密封失效。从安装边界来看，该阀门两端均采用标准法兰连接结构，法兰盘上的螺栓孔位按照通用工业管路法兰标准排布，可直接与同公称通径的蒸汽管路法兰对接，安装时需注意介质流向与阀体标识方向一致，底部法兰与水平管路对接，侧方法兰与垂直走向的管路对接，整体安装高度适配常规工业管廊的安装空间，手轮操作端预留足够的操作空间，无需额外拆装周边管路即可完成阀门的启闭操作，日常维护时仅需定期紧固填料压盖、检查密封面磨损情况即可，整体运维成本较低，可长期稳定适配高温蒸汽工况下的管路控制需求。
