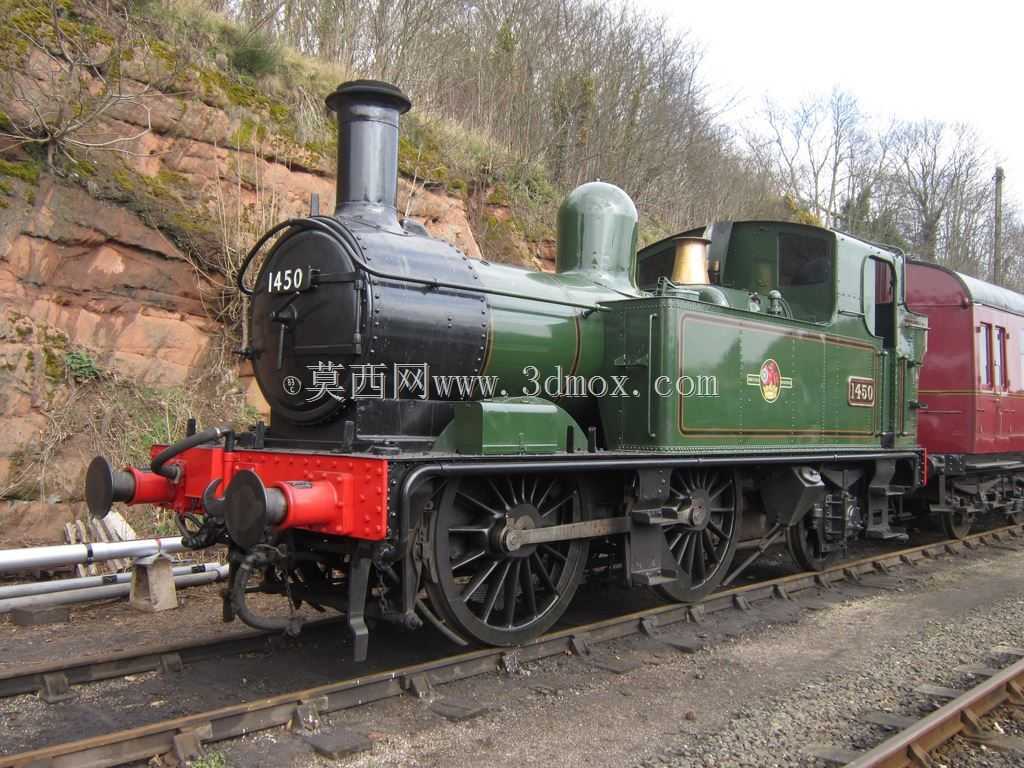

GWR1400型0-4-2蒸汽机车走行部结构

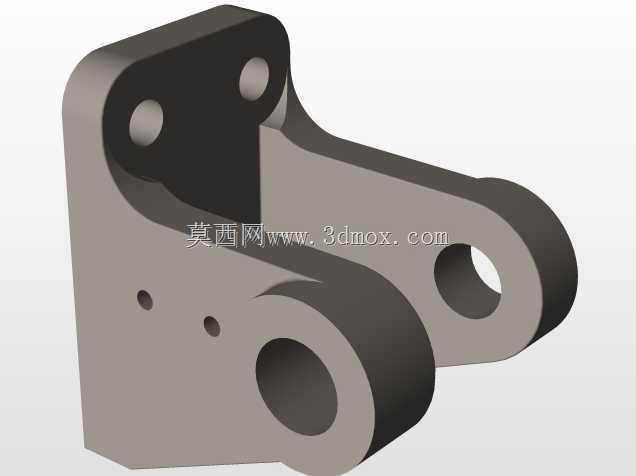

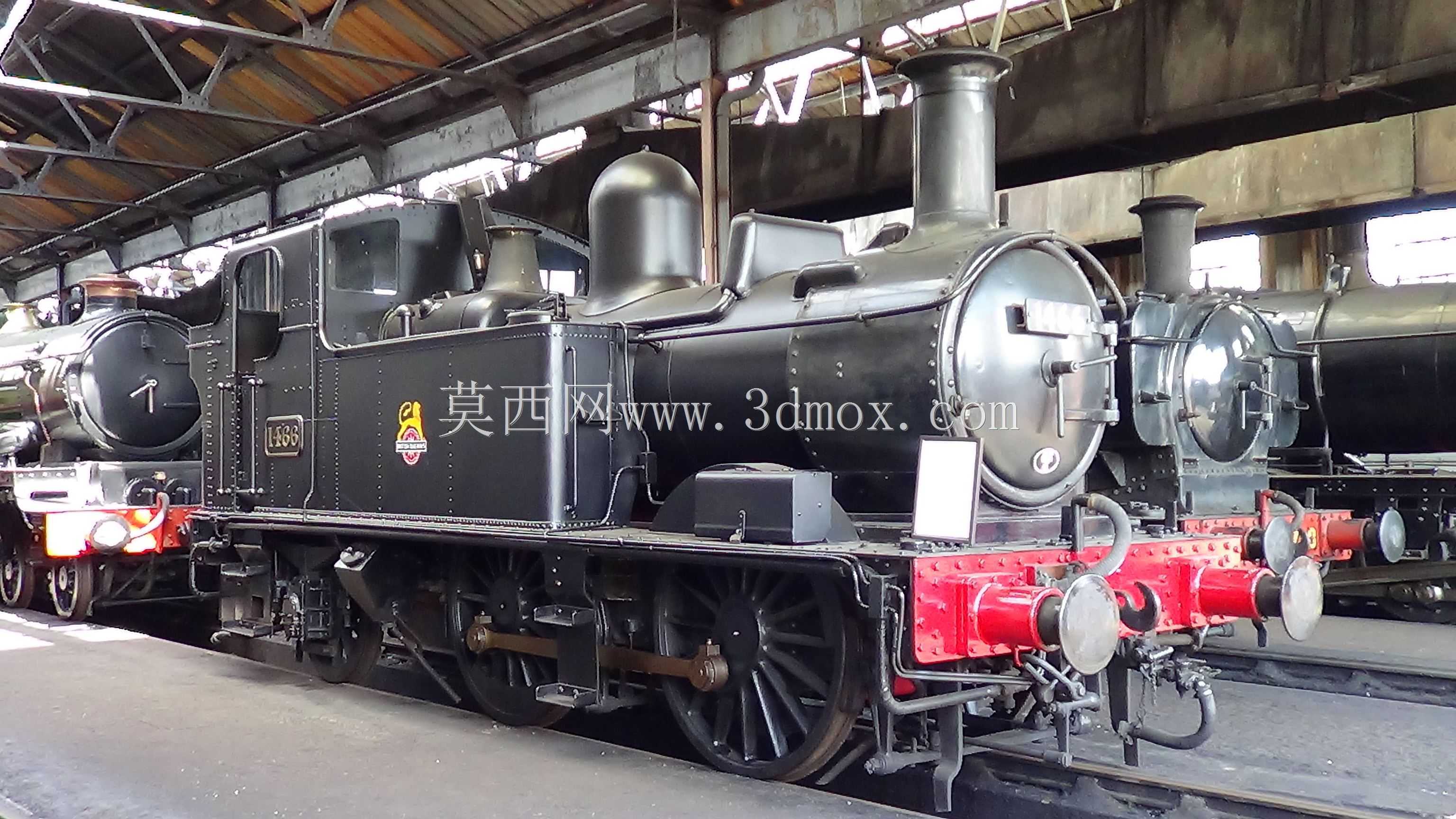

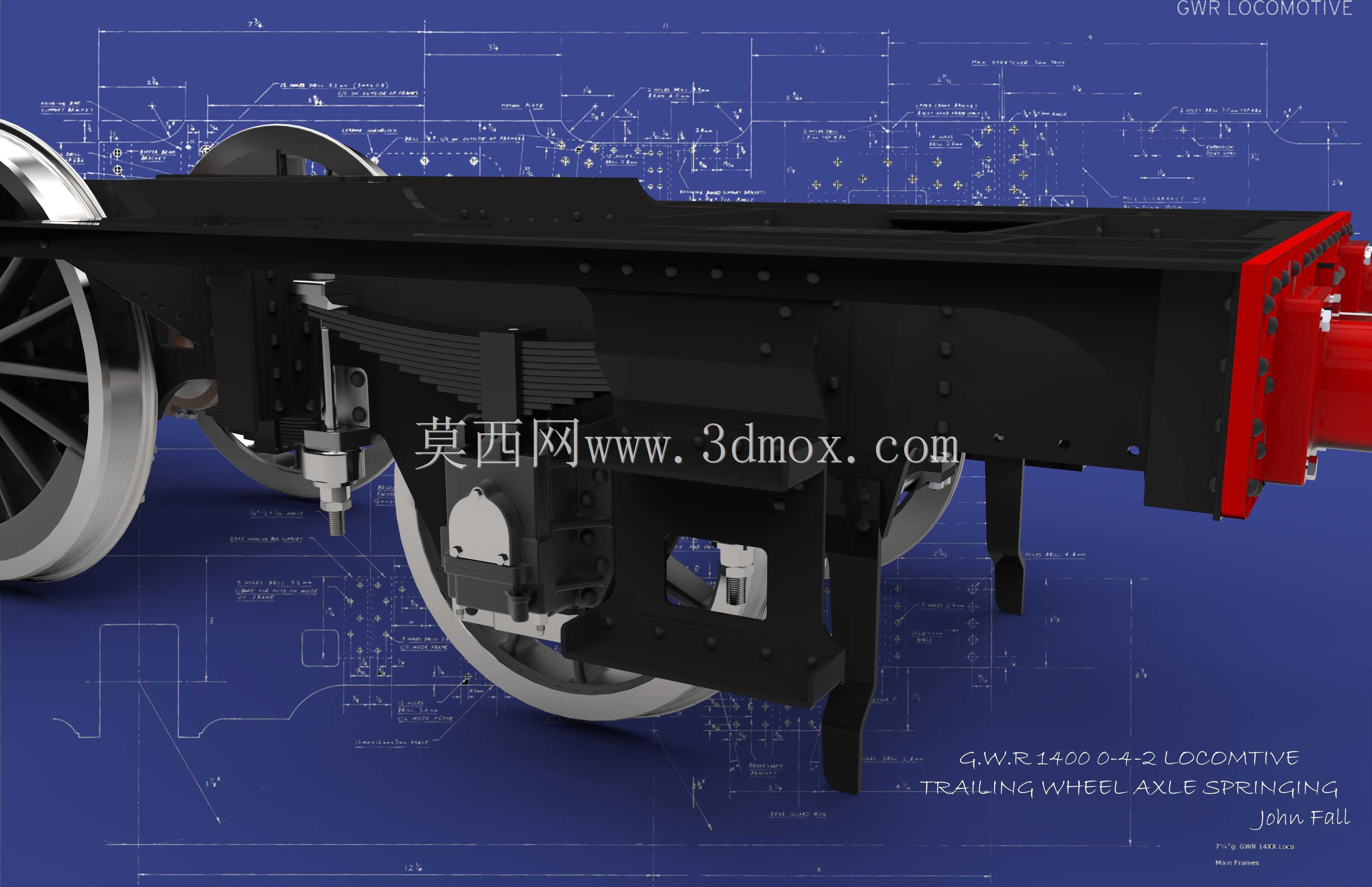

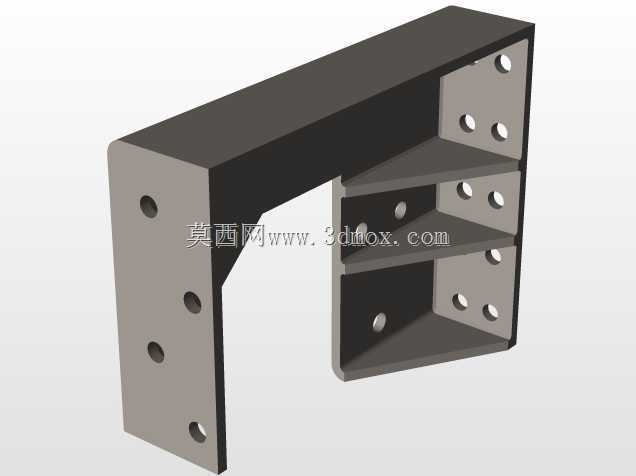

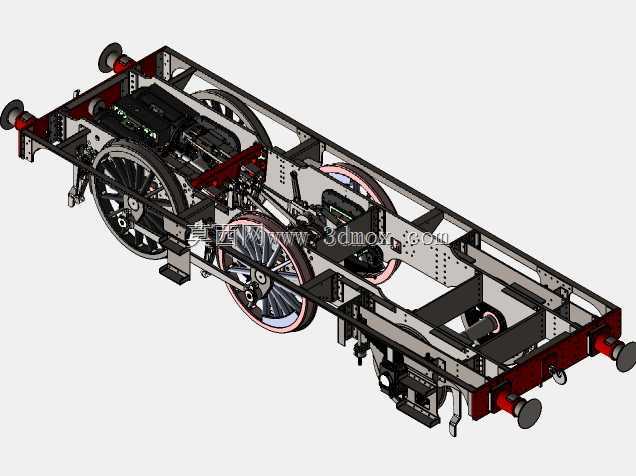

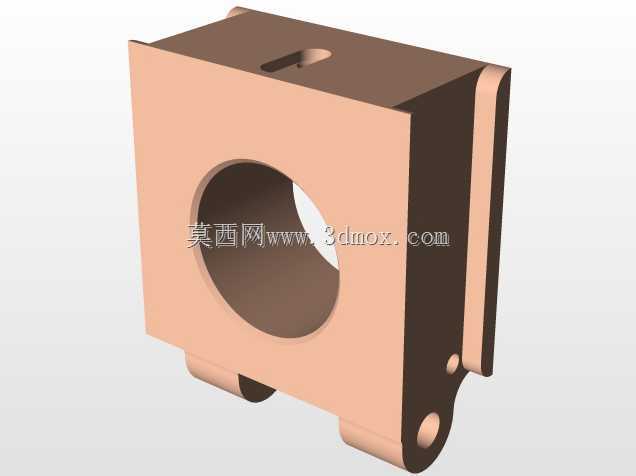

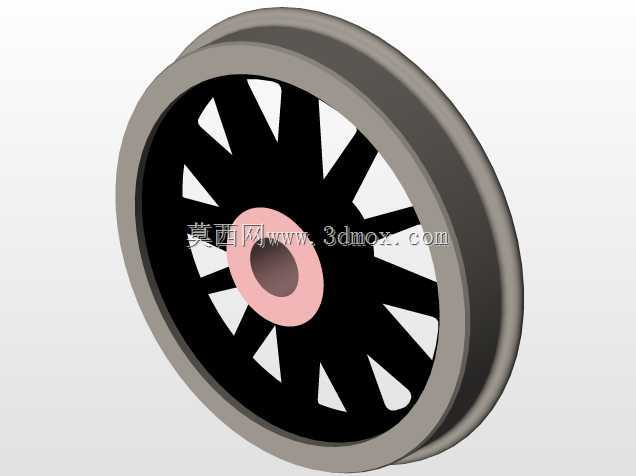

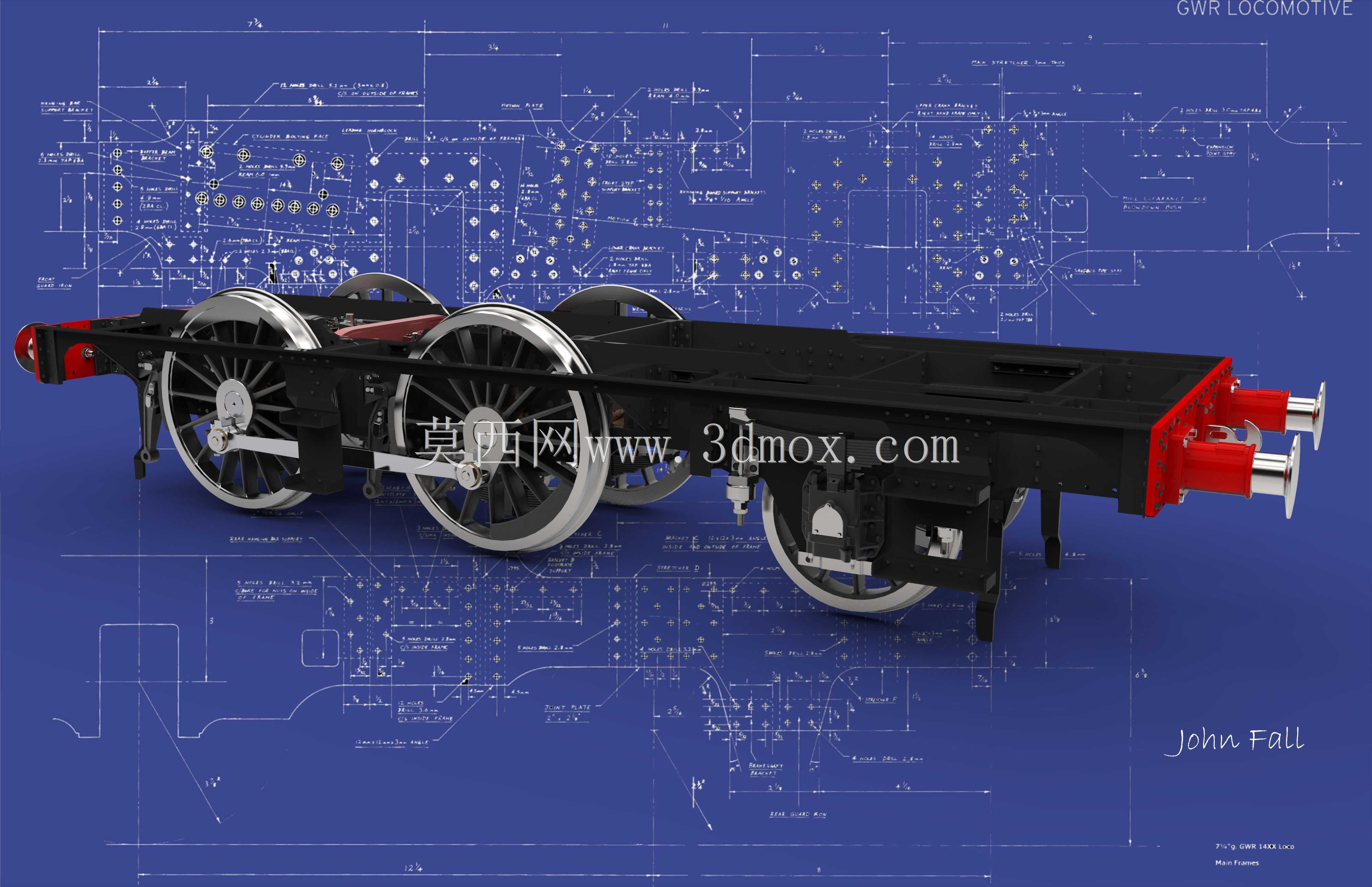

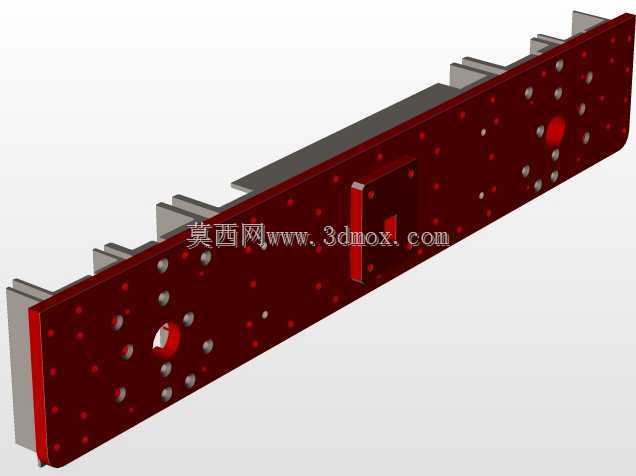

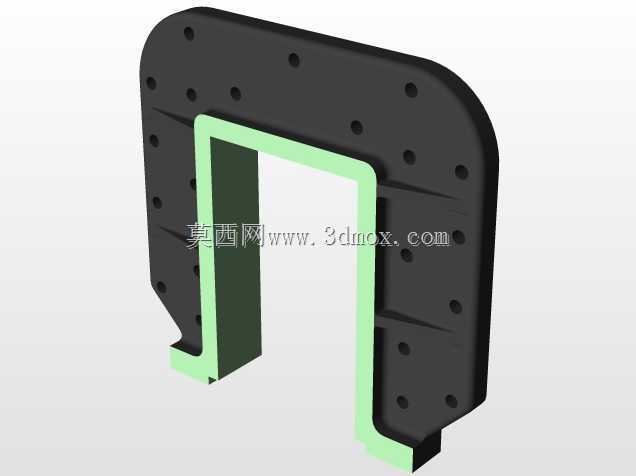

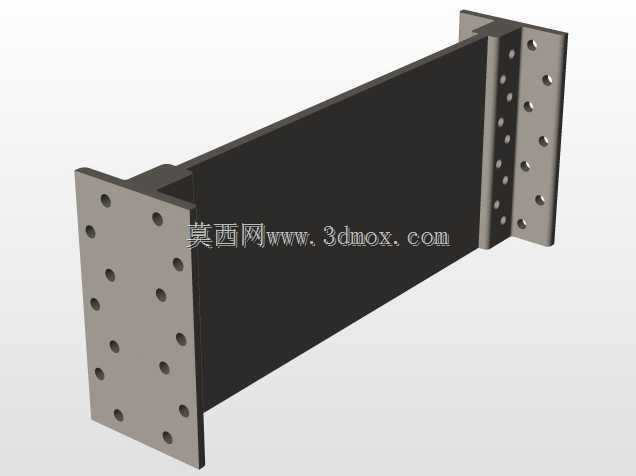

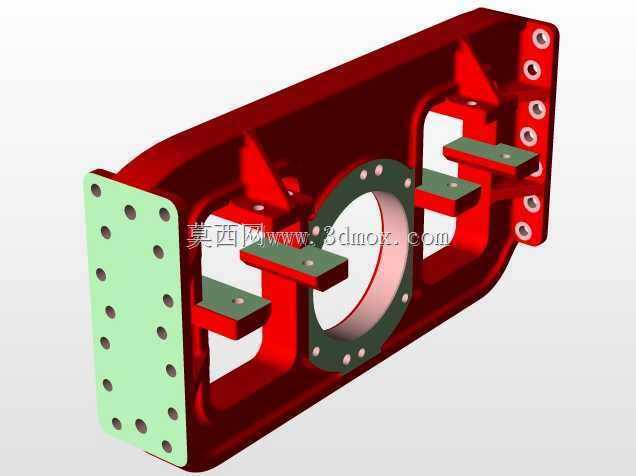

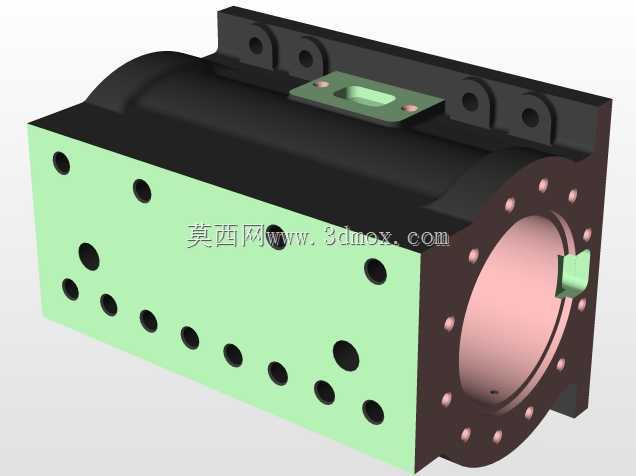

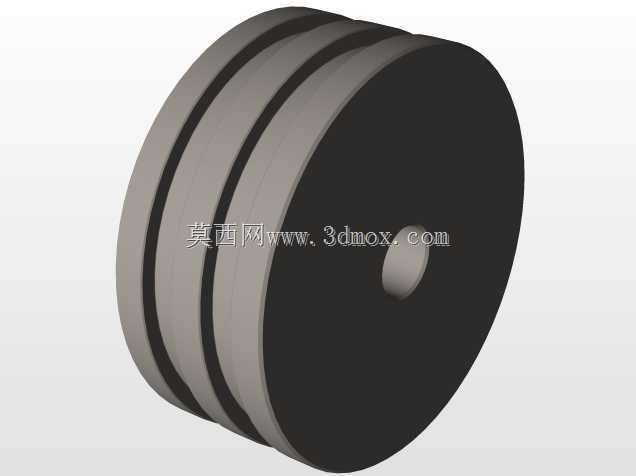

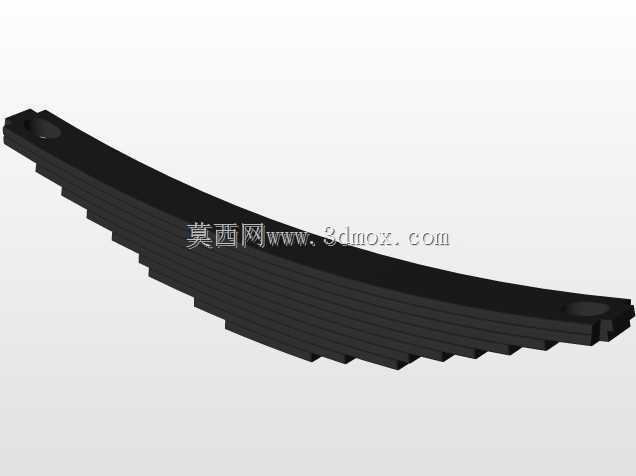

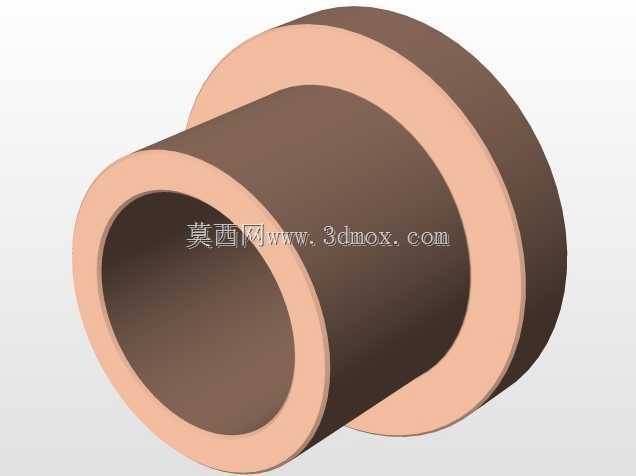

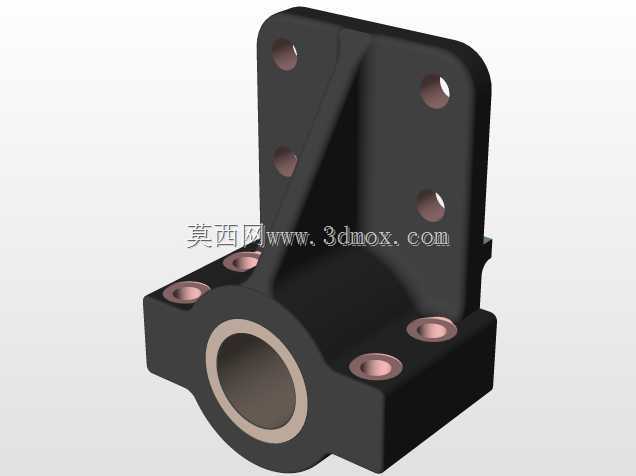

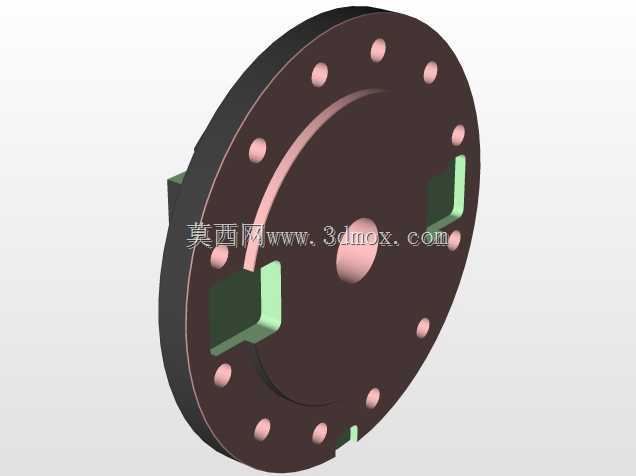

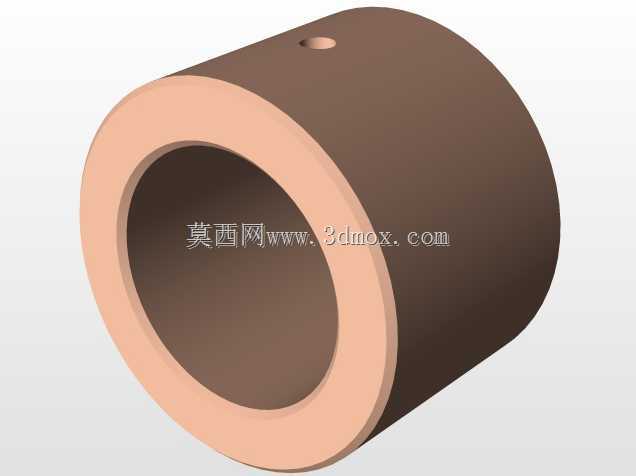

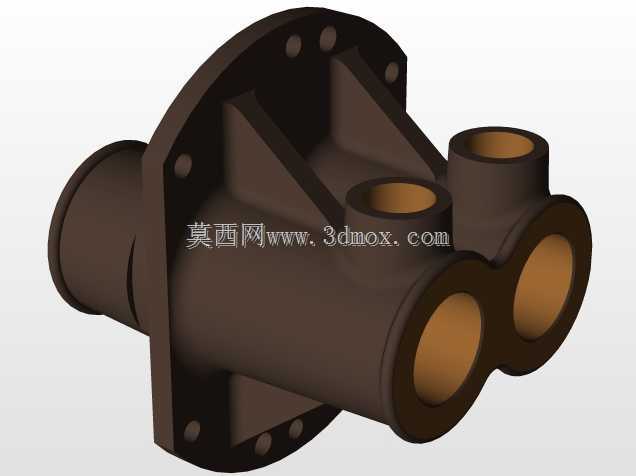

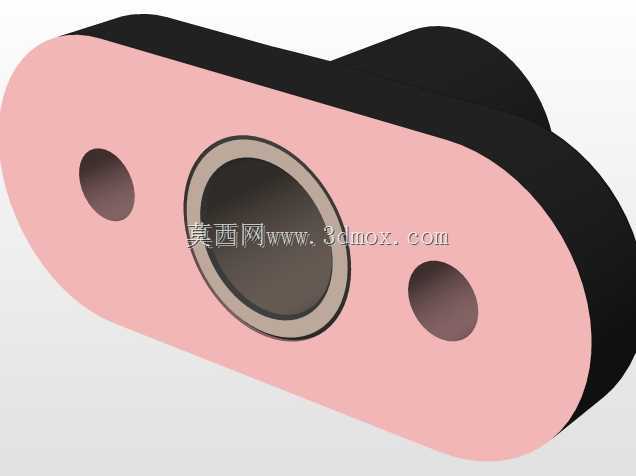

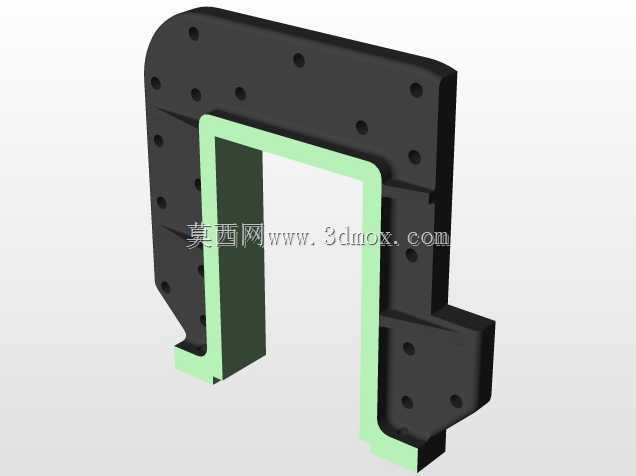

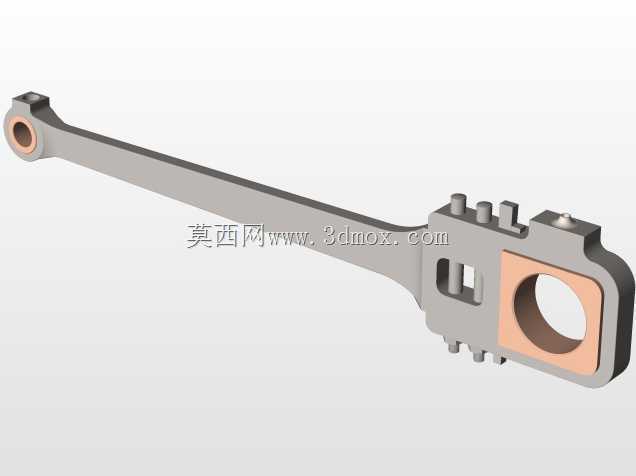

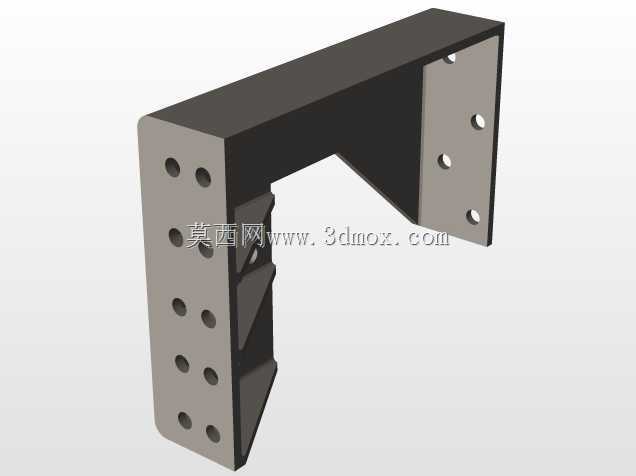

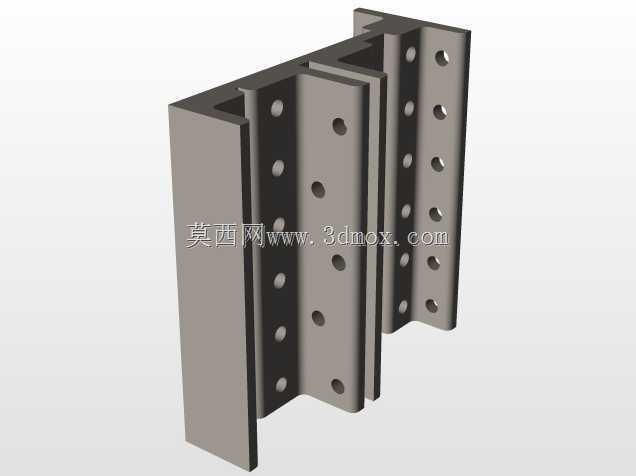

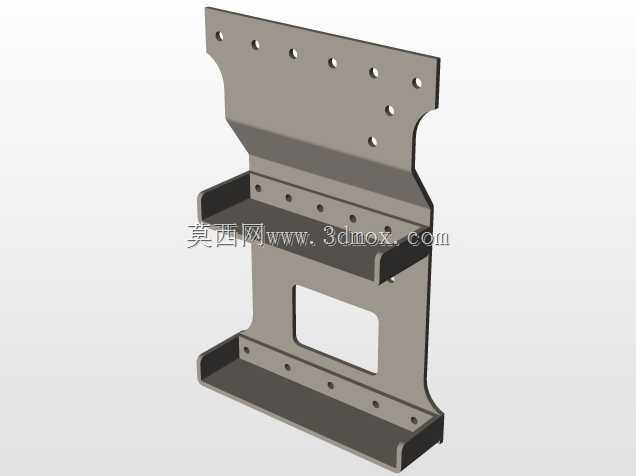

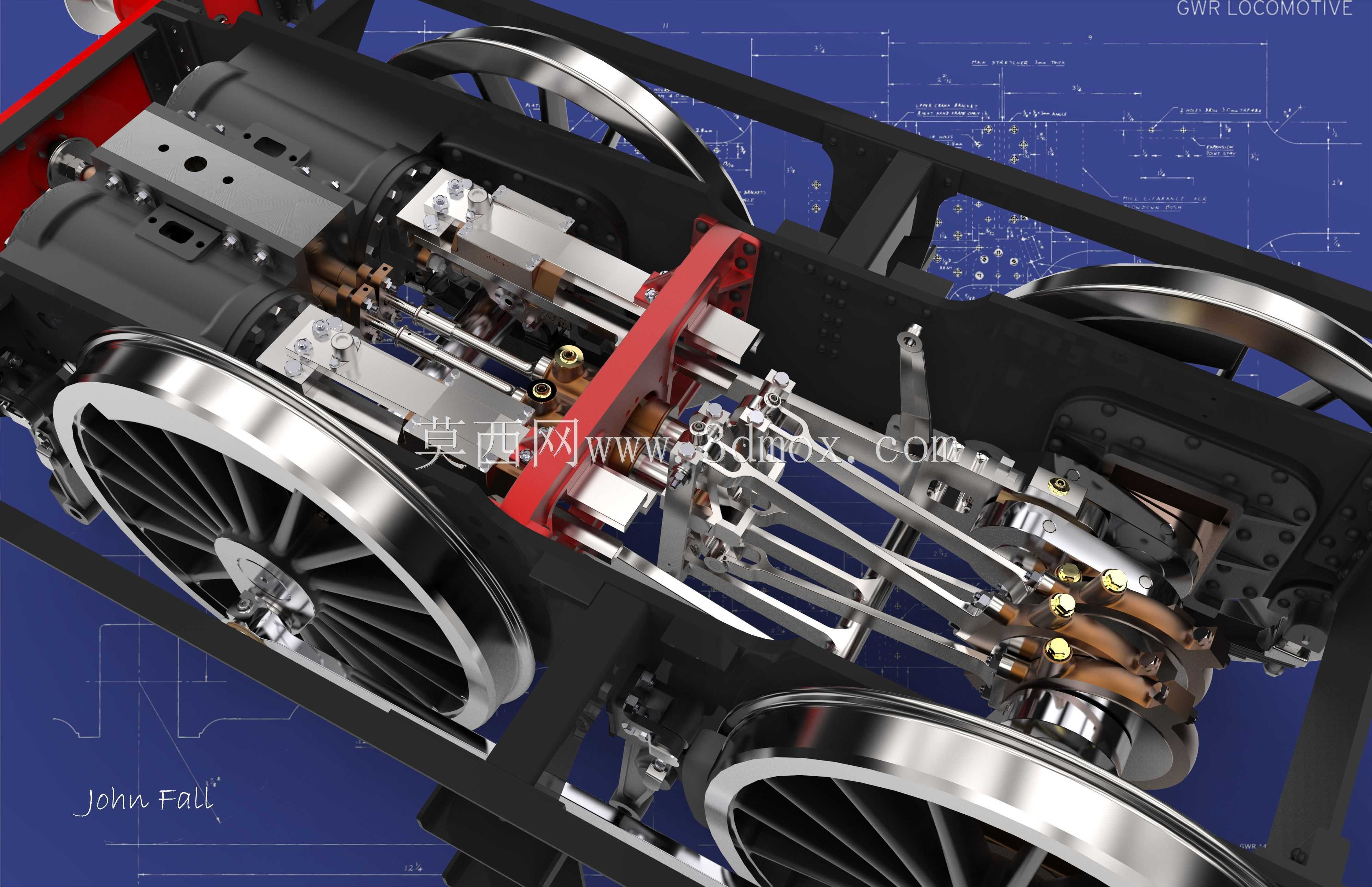

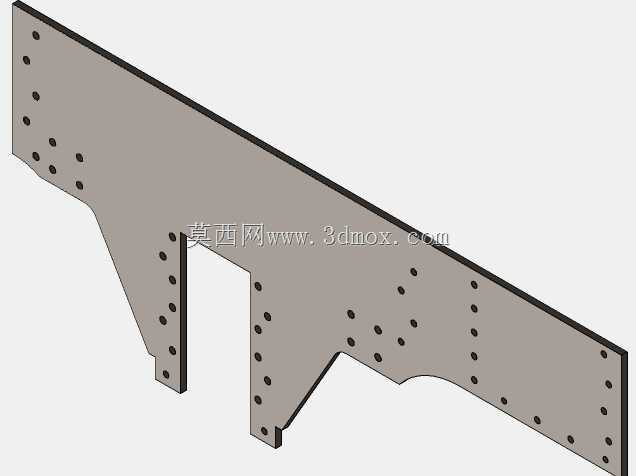

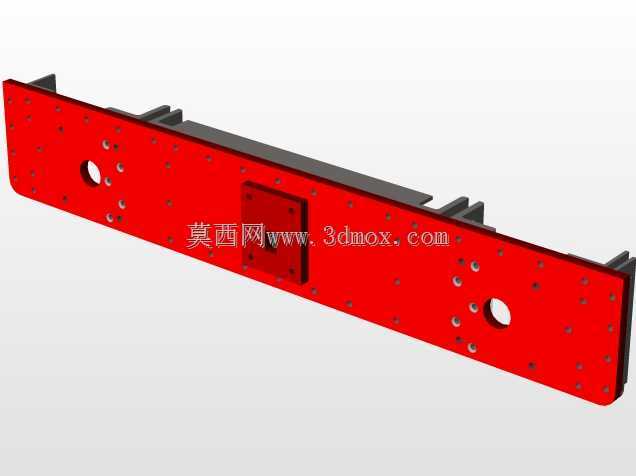

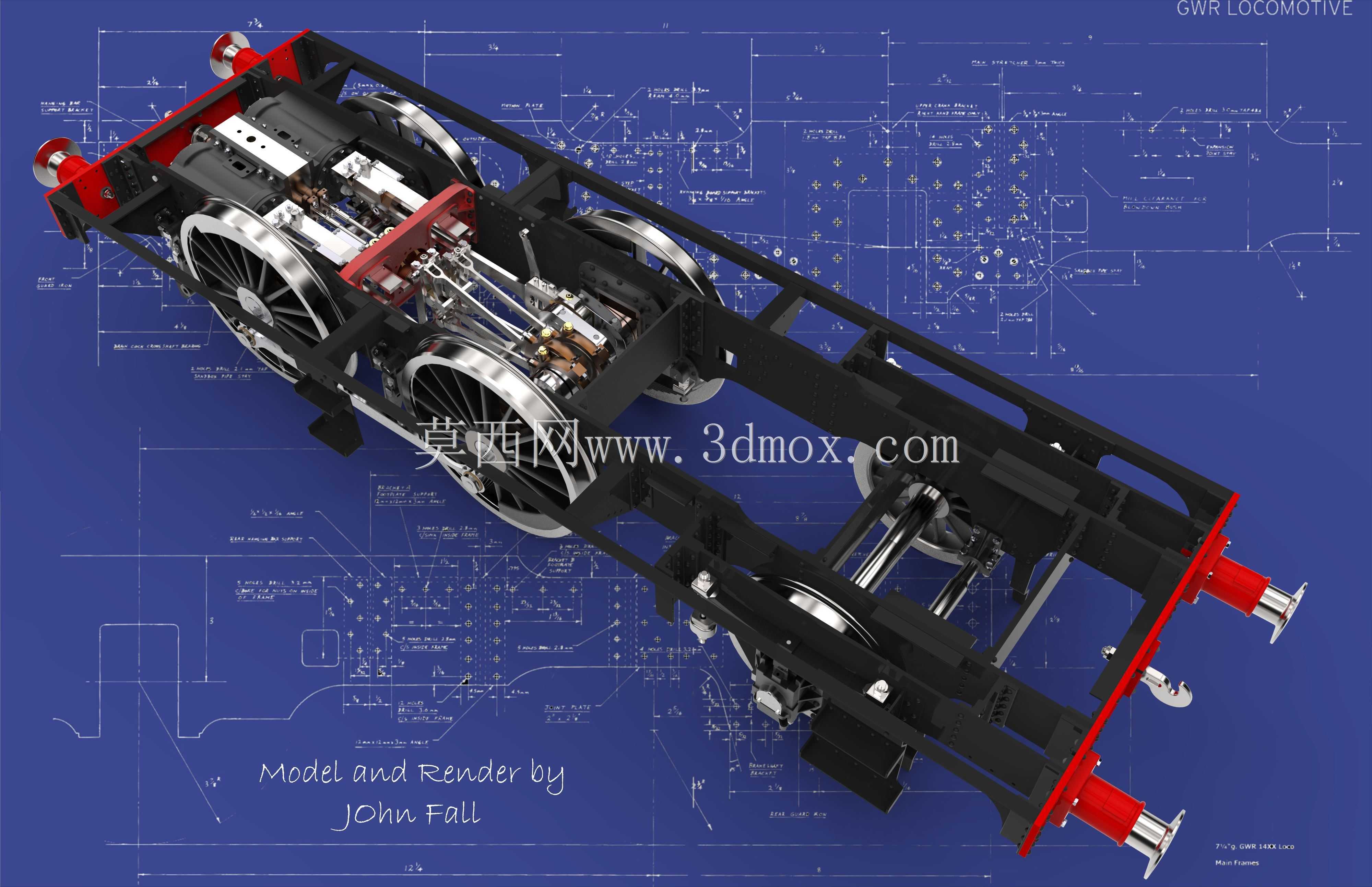

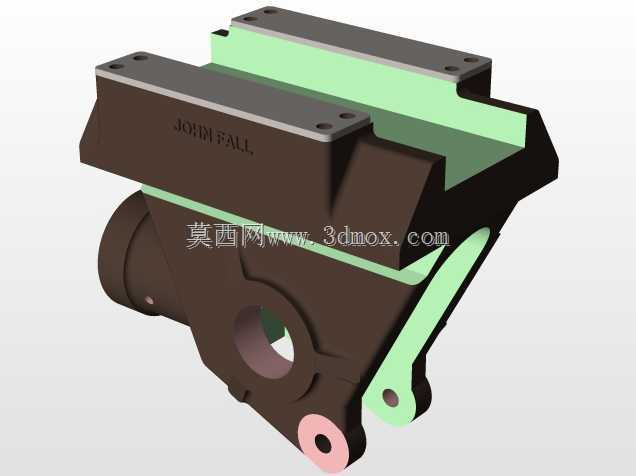

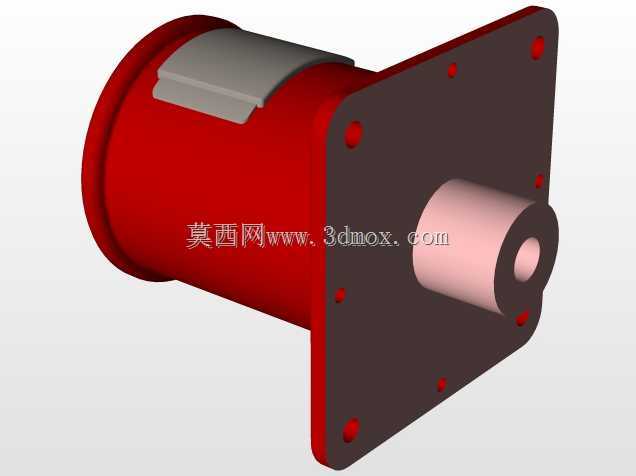

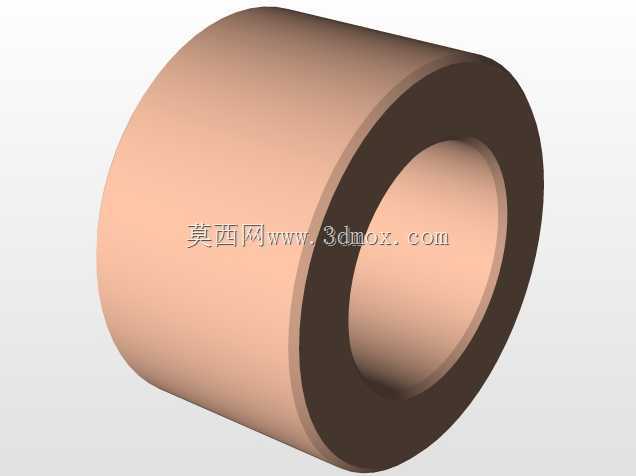

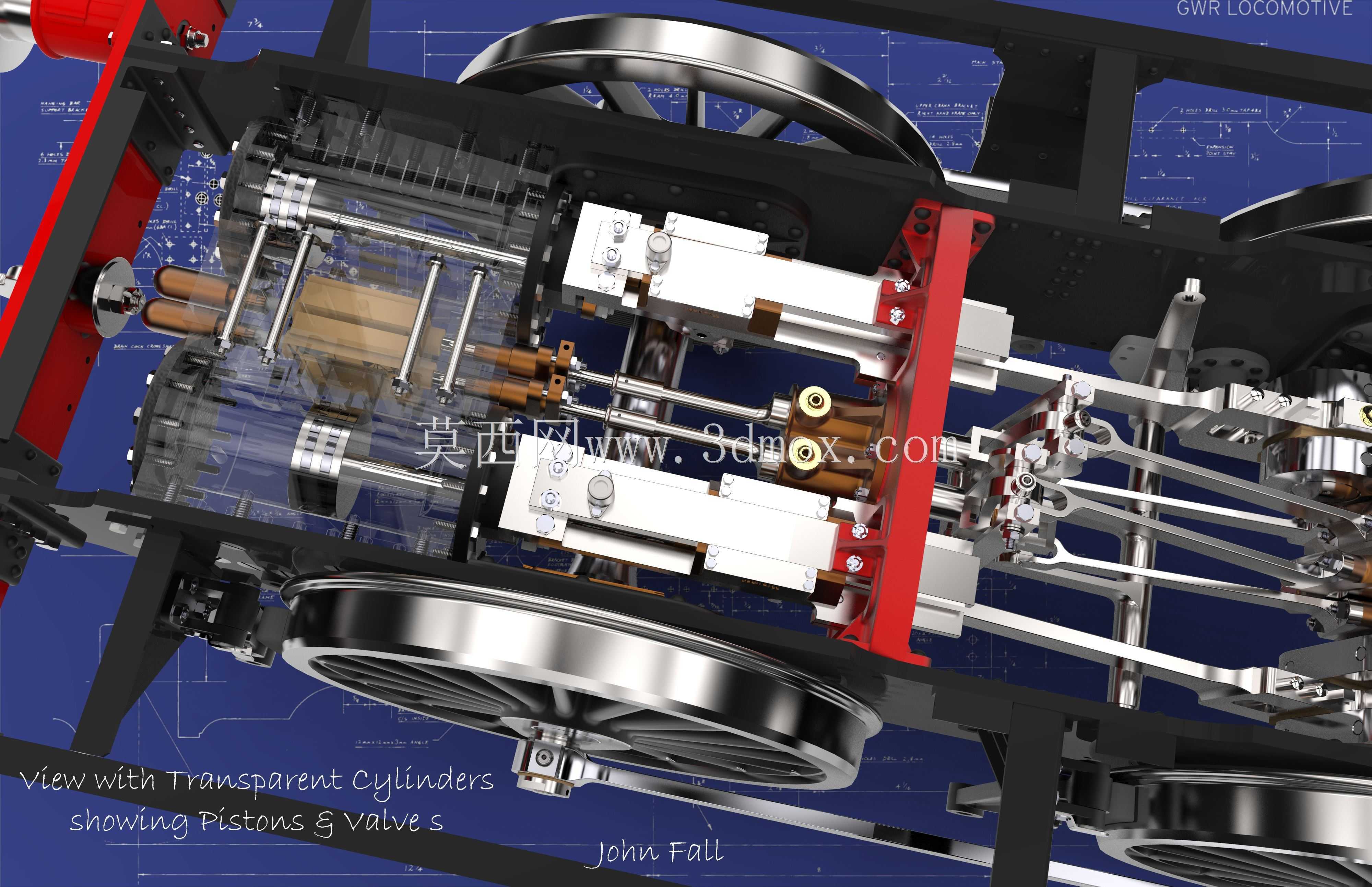

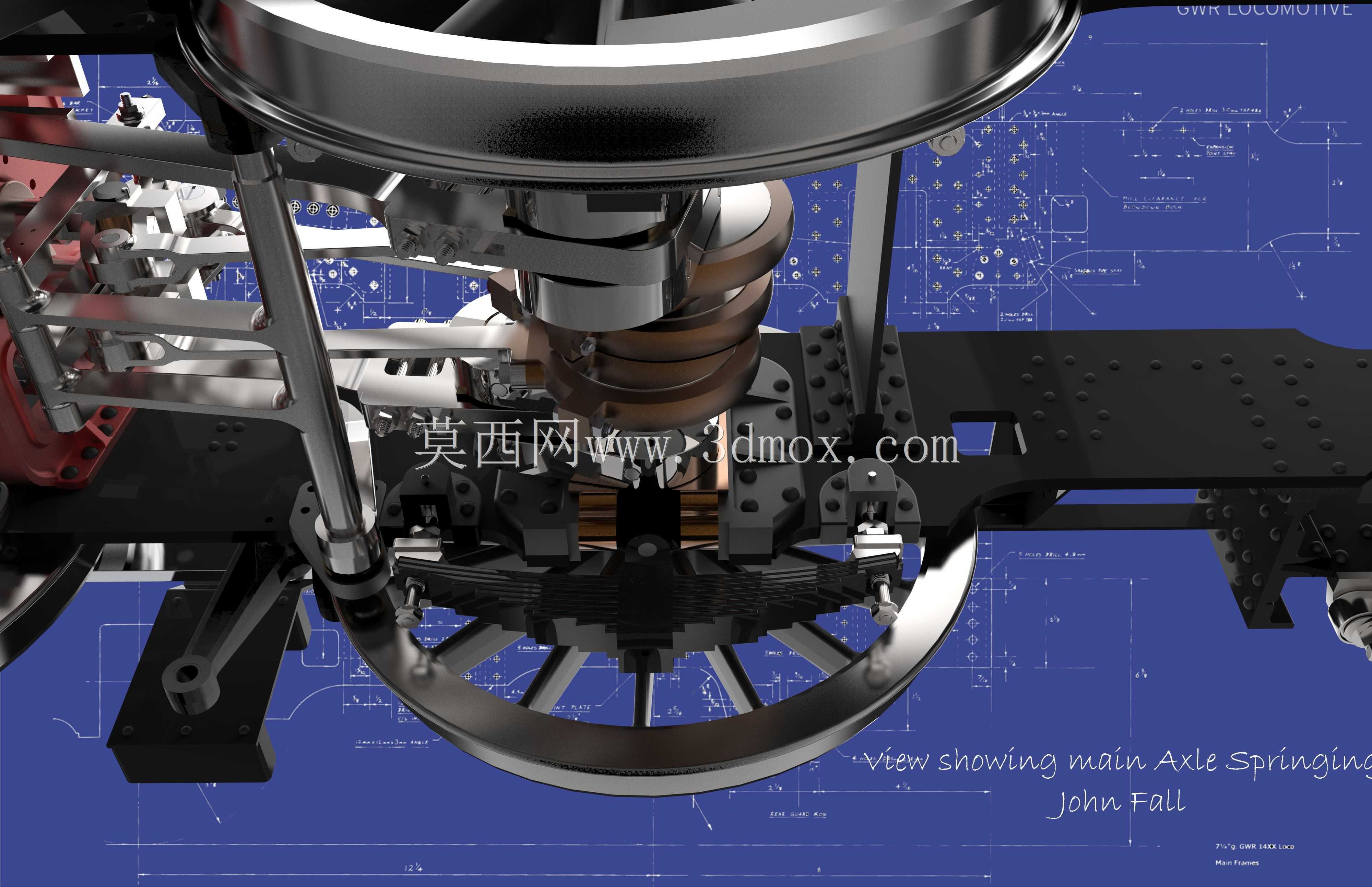

该模型还原的是支线铁路用蒸汽机车的走行与动力核心区段，主要应用于工矿支线、地方短途铁路的牵引作业场景，这类机车曾承担小运转客货运输、厂矿内部物料转运的牵引任务，适配曲线半径较小、线路条件有限的支线铁路运行需求，能够在站场调车、短途取送作业中发挥灵活的牵引特性。模型完整呈现了机车主机架、蒸汽气缸、传动连杆、动轮对的装配关系，主机架作为整个走行部的承载基体，承担着锅炉、汽室等上部部件的载荷传递，同时为走行机构、配气机构提供稳定的安装基准，设计上采用7.25英寸规格的主构架尺寸，各安装面的位置精度严格匹配实车的装配公差，保证各运动部件的运行同轴度与间隙要求。动力传递路径上，蒸汽进入气缸后推动活塞做往复运动，活塞通过活塞杆连接十字头，将直线往复运动传递给主连杆，再通过连杆机构带动多组动轮同步旋转，整套连杆机构的铰接点均设置了耐磨衬套的安装位，还原了实车中铰接部位的润滑与耐磨设计，能够模拟机车运行时连杆的规律摆动与轮对的同步转动特性。轮对部分采用大直径辐板式动轮设计，轮缘与踏面的轮廓符合铁路轮对的标准廓形，保证轮对在钢轨上运行时的导向与承载稳定性，轮对与构架之间的轴箱安装位预留了弹簧减震的装配空间，还原了实车走行部的减震缓冲结构，能够缓冲线路不平顺带来的冲击载荷。气缸与连杆的安装支座集成在主机架的侧梁位置，安装定位面经过结构强化，能够承受蒸汽做功带来的交变冲击载荷，气缸的汽道接口、活塞杆密封位的结构都做了细致还原，可清晰观察蒸汽动力从热能到机械能的转换传递路径。整套结构的安装边界严格遵循机车下部限界要求，各突出部件的外轮廓尺寸均控制在铁路机车车辆限界范围内，不会超出运行时的安全空间，各部件之间的运动间隙经过校核，模拟运行时不会出现部件干涉的情况，能够直观展示蒸汽机车走行部的动力传递逻辑与结构装配关系，可用于铁路机械原理教学、机车结构认知以及复古机车复原设计的参考。
