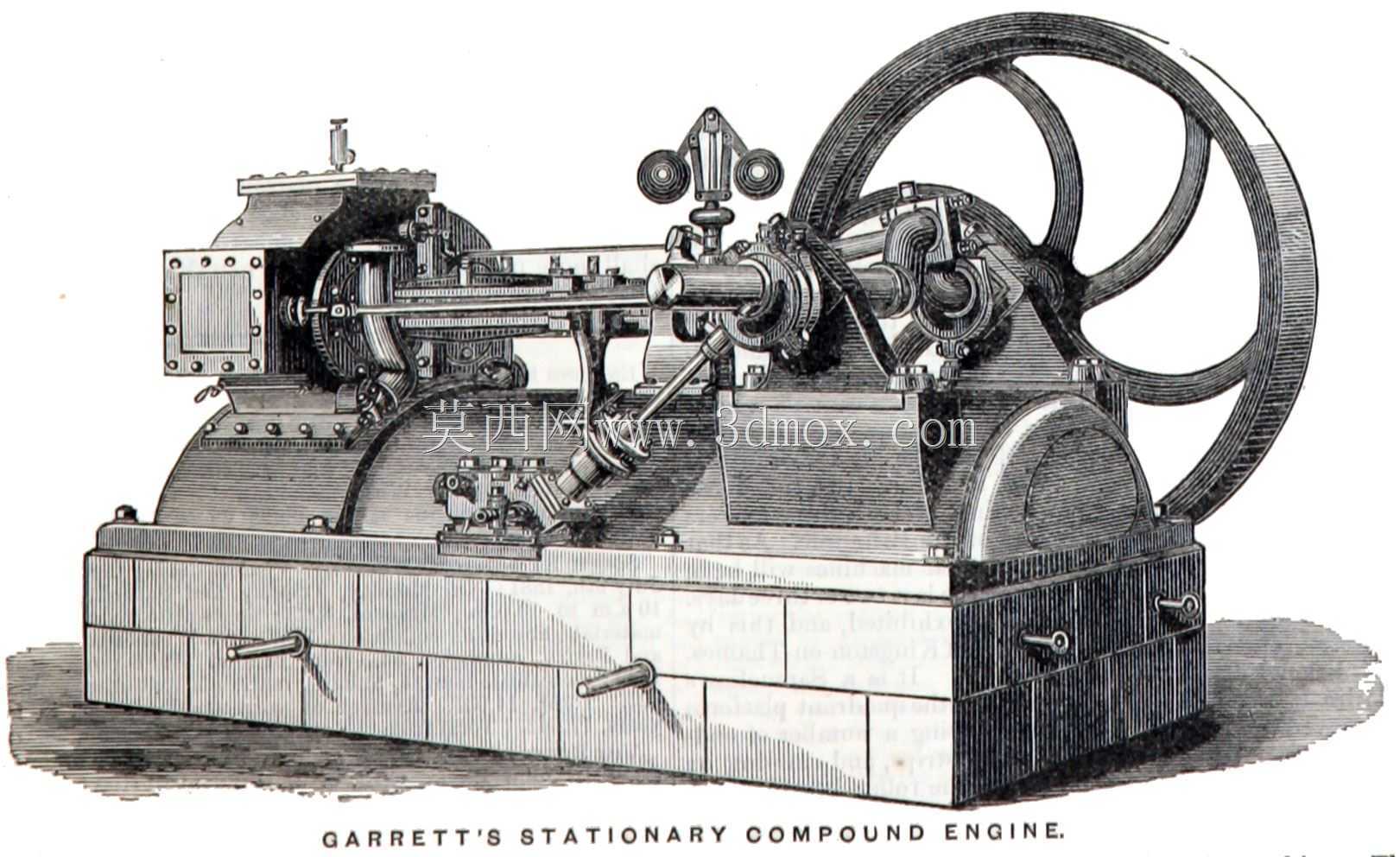

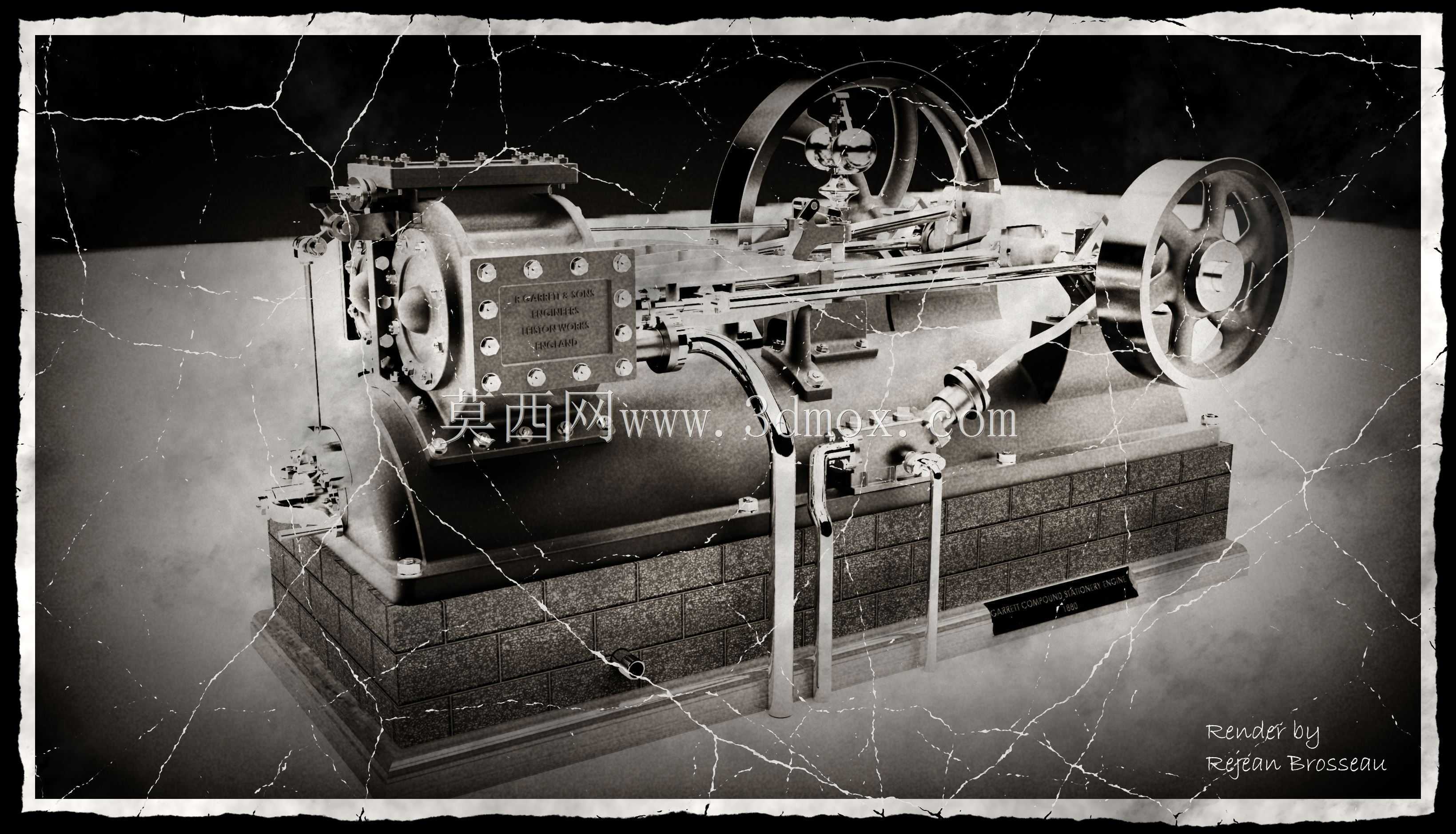

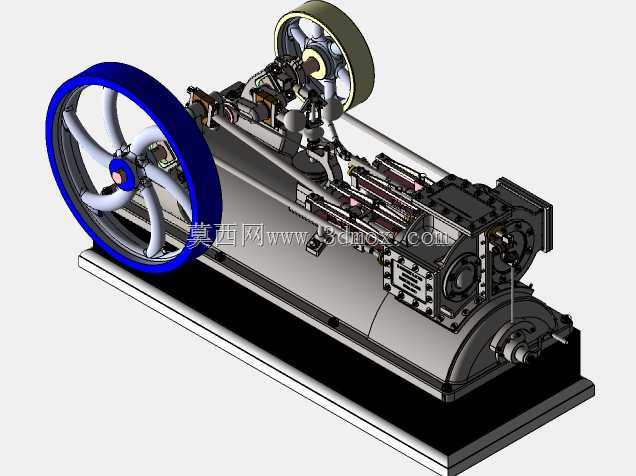

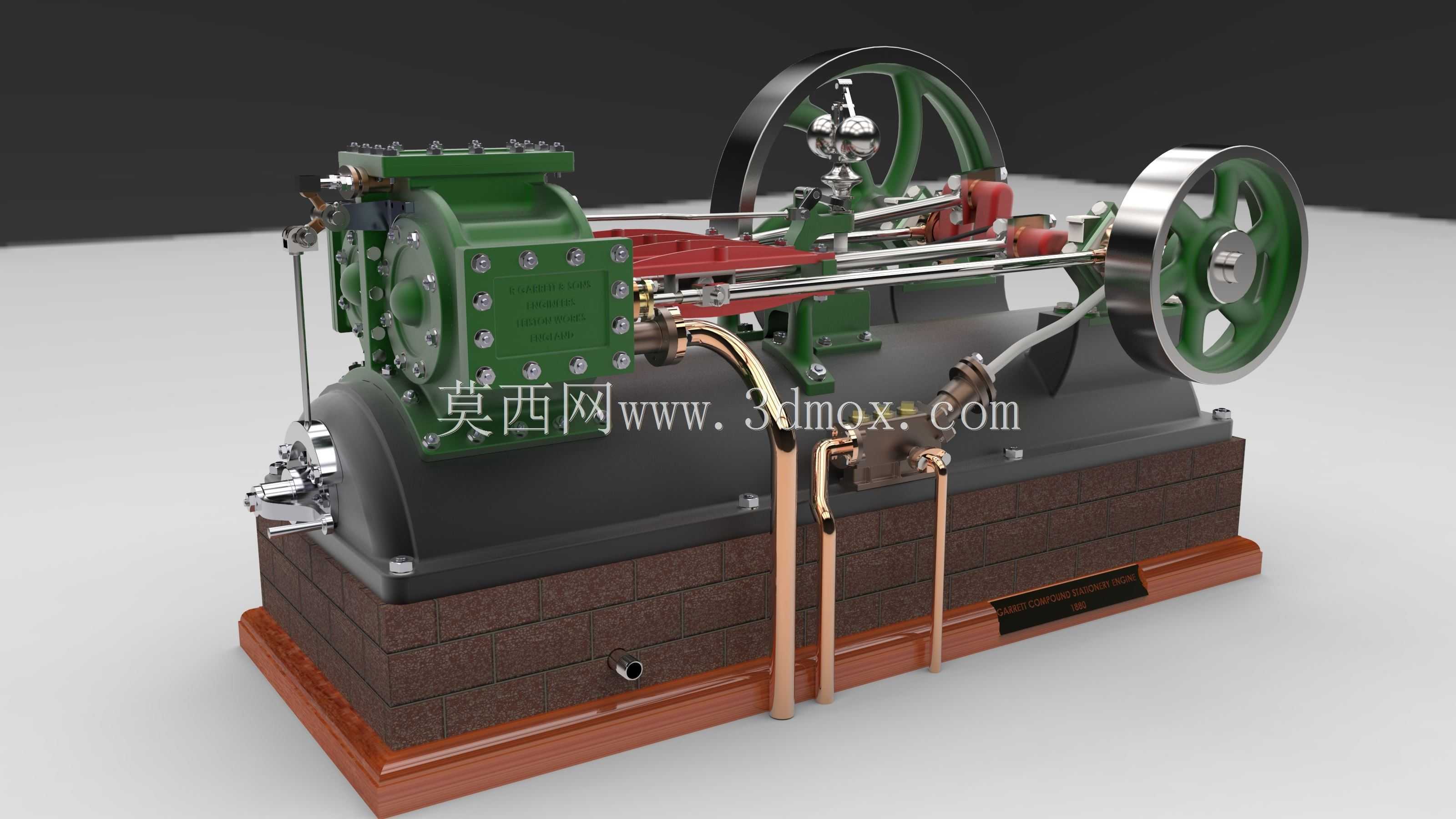

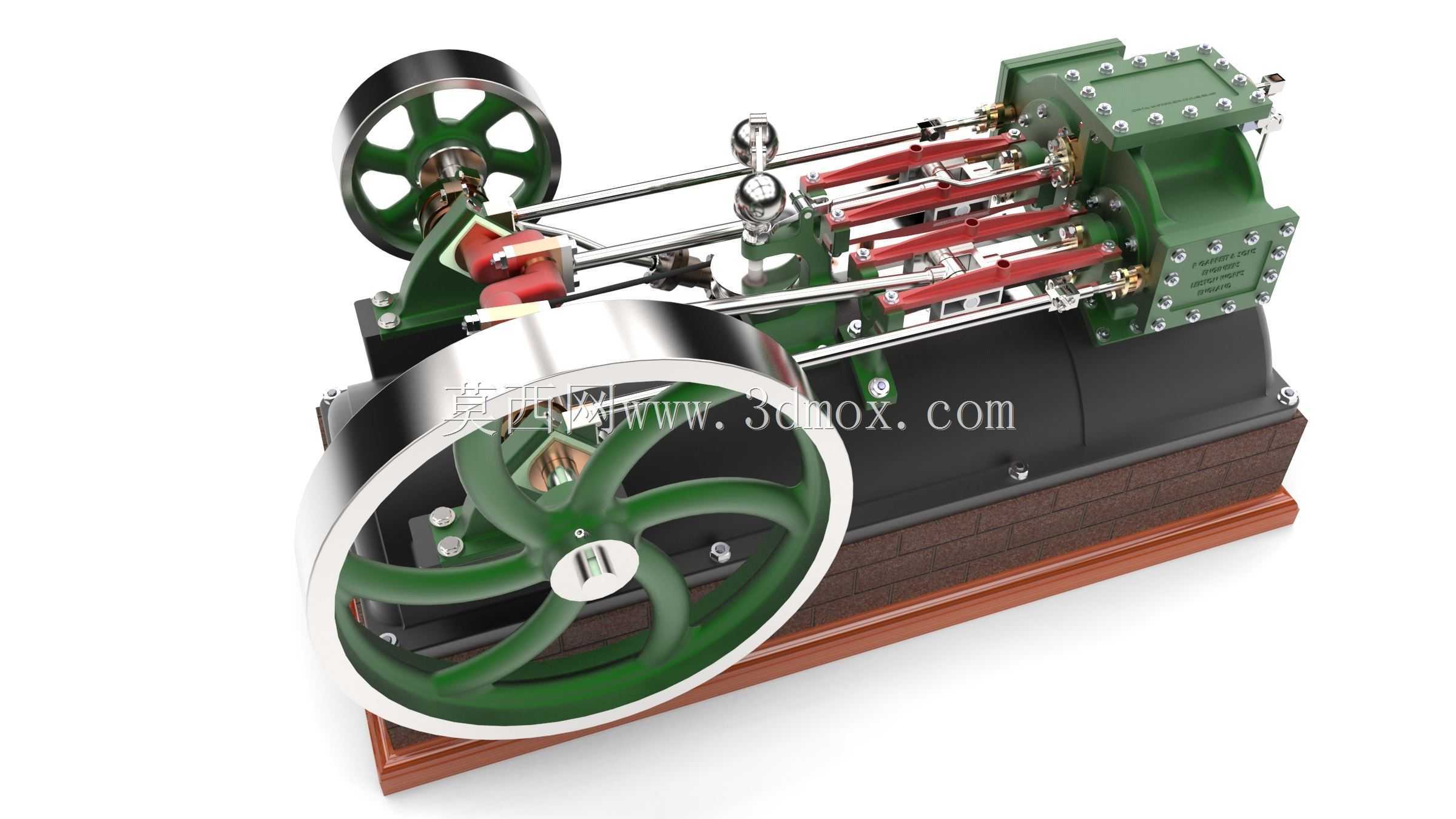

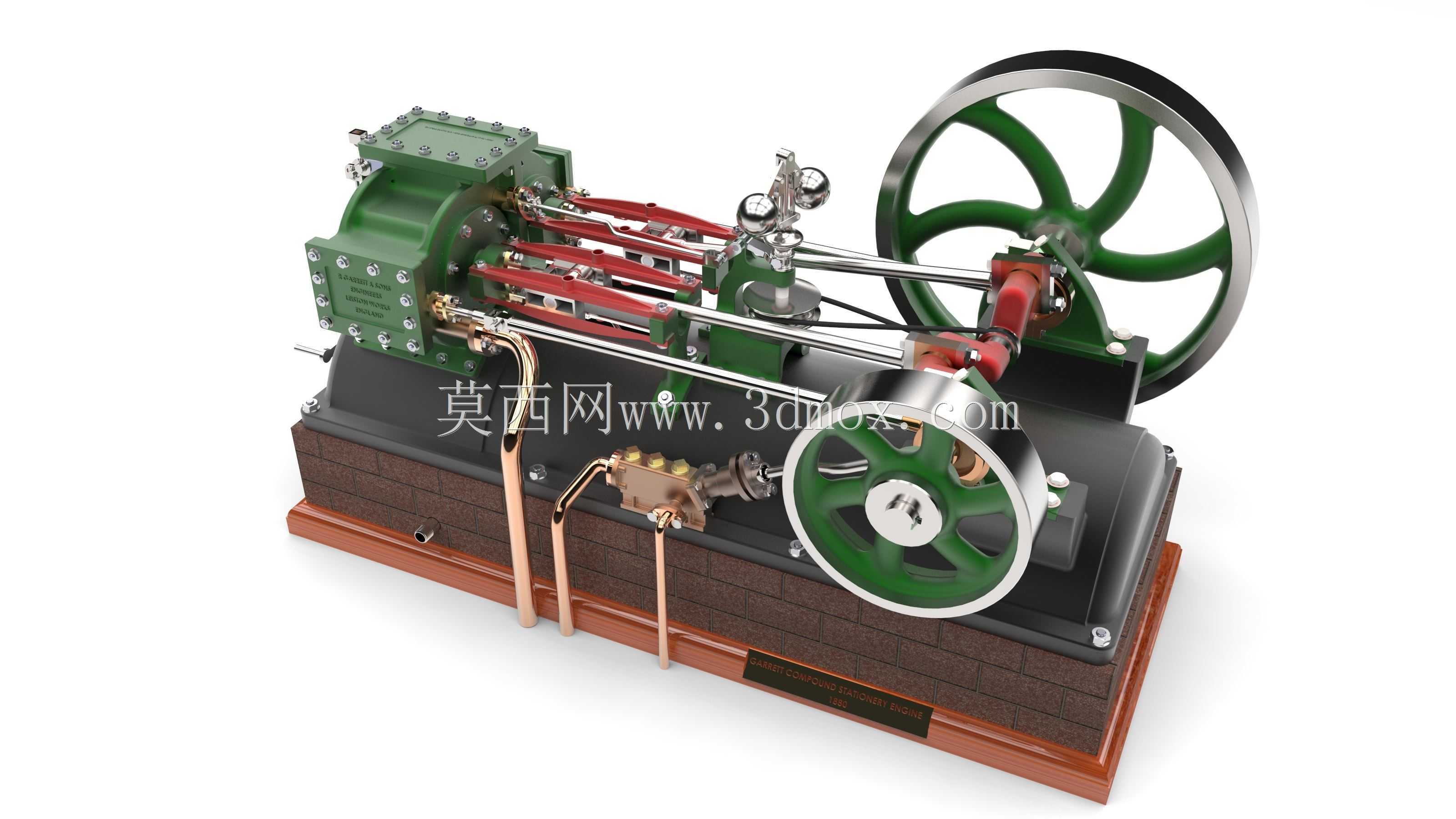

加勒特复合固定双缸动力装置结构

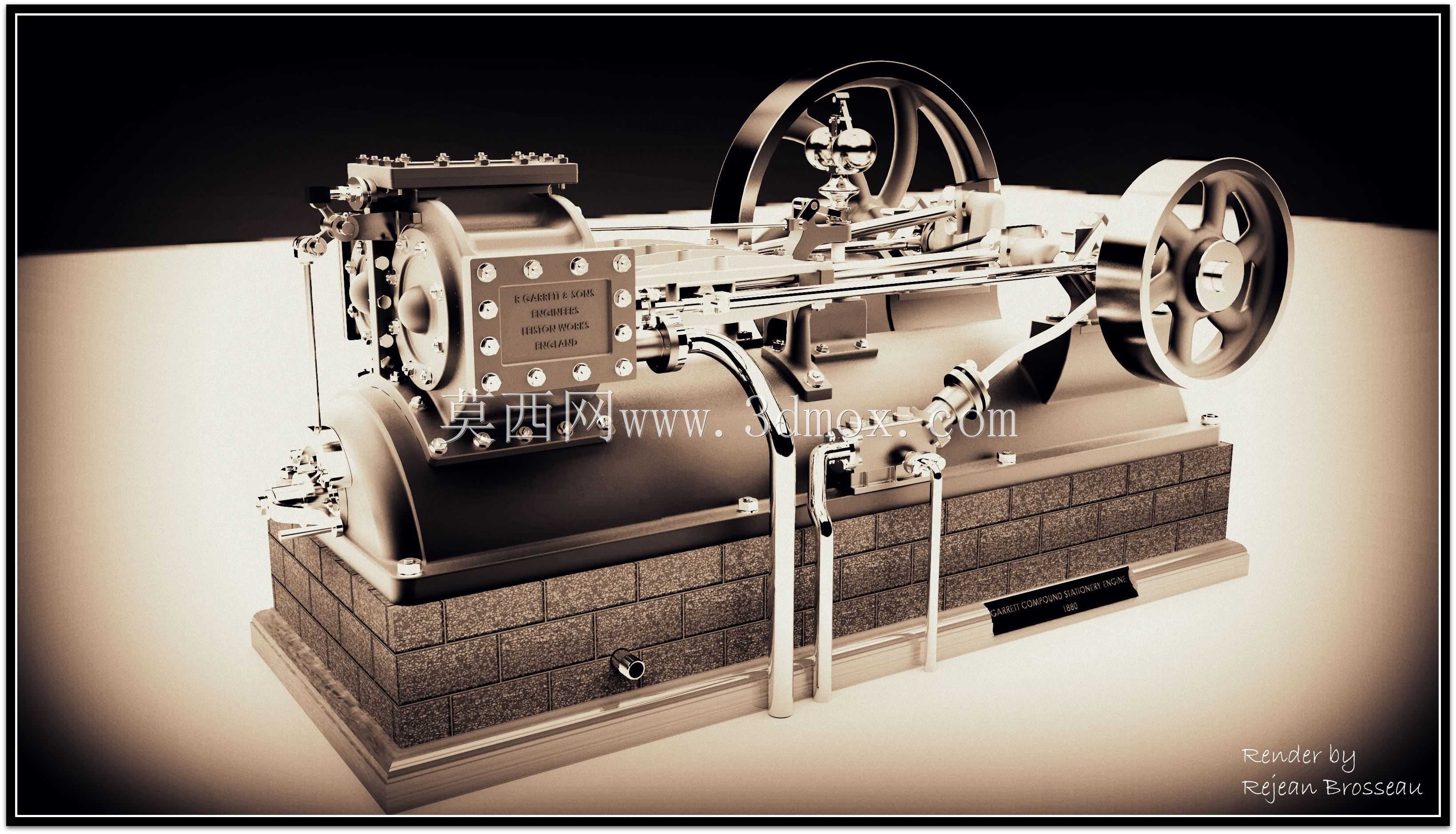

这款复合固定动力装置的结构设计，核心围绕蒸汽动力的高效能量利用逻辑搭建，主要面向固定式工业动力输出场景，可作为早期工矿厂区的核心动力源，为厂区内的加工机床、物料输送设备、抽水装置等生产配套设施提供持续稳定的旋转动力输出，适配需要长时间恒定转速运行的固定工位作业需求，无需搭载在移动载具上，整体通过地脚结构完成安装固定，运行稳定性优先于移动便携性。

装置采用高低压双缸复合的功能架构，核心功能逻辑是对蒸汽能量进行梯次利用：高压缸采用较小的缸径设计，首先接入高温高压的新鲜蒸汽，蒸汽在高压缸内完成第一次膨胀做功后，并非直接排出造成能量浪费，而是通过密封流道导入直径更大的低压缸内，利用蒸汽做功后剩余的压力与余温完成第二次膨胀做功，这套设计能够有效抵消蒸汽在流动、膨胀过程中因温度下降产生的压力损耗，相比单缸蒸汽动力装置，整体能量利用效率有明显提升，能够在同等燃料消耗下输出更多有效功，降低工业生产的动力成本。

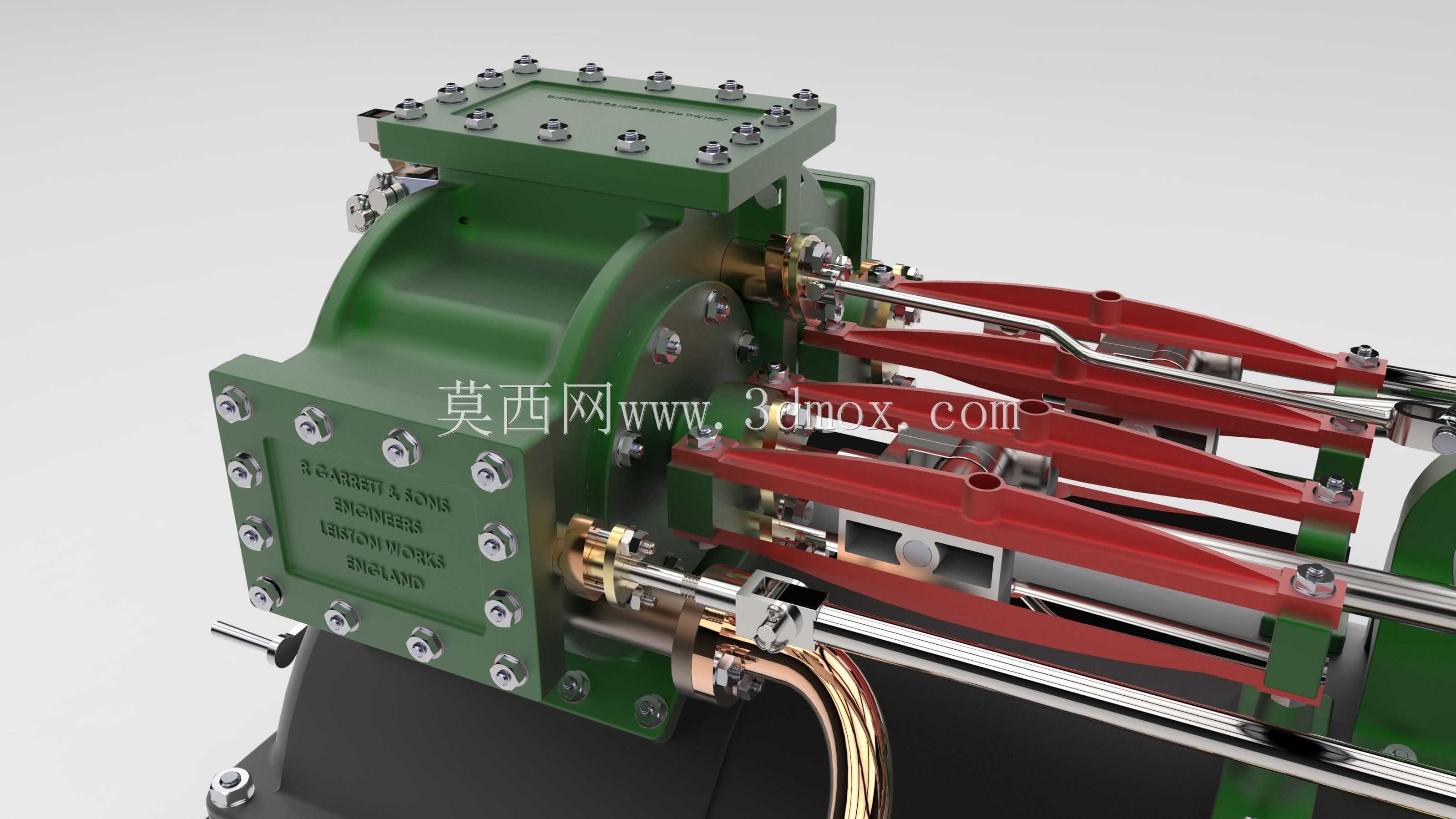

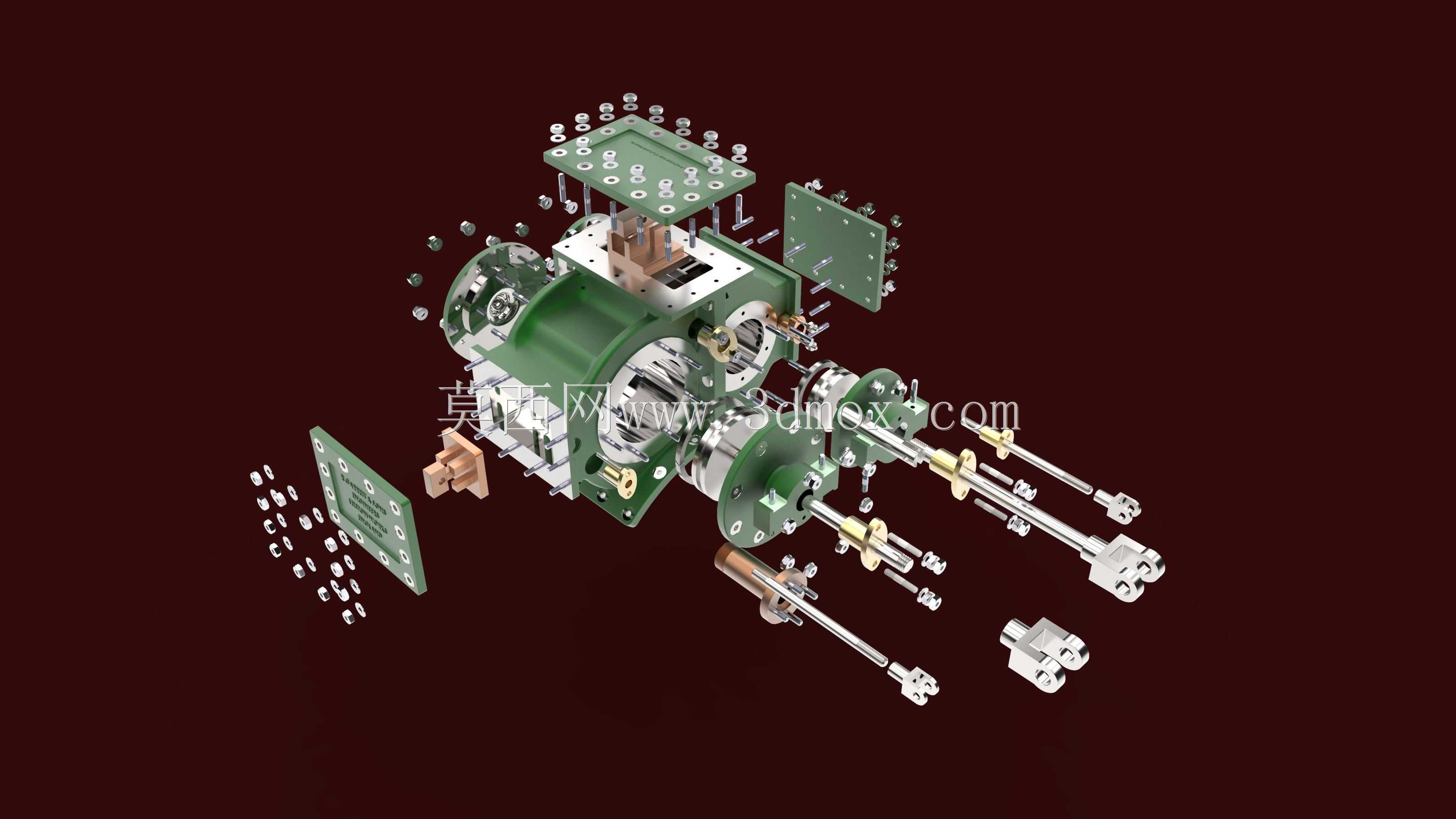

整体设计思路围绕动力输出的平顺性与结构可靠性展开，两个气缸的曲柄连杆机构采用相位错配的布局方式，能够让两个缸体的做功行程形成互补，减少单缸动力输出的脉冲波动，让最终输出的扭矩更加平稳，降低动力传递过程中的冲击载荷，延长整套装置以及后端连接负载的使用寿命。缸体外部的端盖、密封板均采用螺栓紧固的分体式结构设计，既能够保证缸体内部压力腔的密封性能，也方便后期对缸内活塞、密封件、配气机构进行检修维护，无需完全拆解整个缸体即可完成易损件的更换。配气机构与传动杆件集成布置在缸体侧方，和动力输出轴形成紧凑的传动链路，减少不必要的传动损耗。

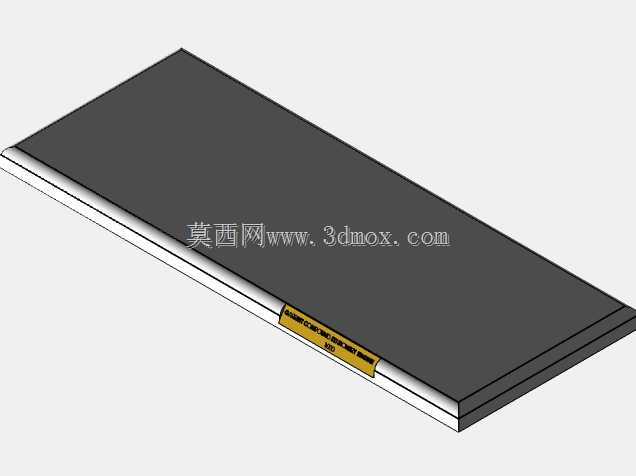

安装边界方面，整套装置的主体缸体为核心承重结构，所有附属的传动杆件、配气组件均围绕缸体向外延伸布置，安装时需要预留足够的侧向空间容纳伸出的活塞杆、气门调节杆件，避免运行过程中运动部件和周边固定设施产生干涉；底部的安装基座需要匹配缸体的承重需求，做好水平校准，保证曲轴运转时的同轴度，减少运行过程中的振动与磨损。整套装置的所有运动部件都预留了合理的配合间隙，既保证运动过程无卡滞，也能控制密封间隙减少蒸汽泄漏，兼顾运行效率与结构耐用性。
