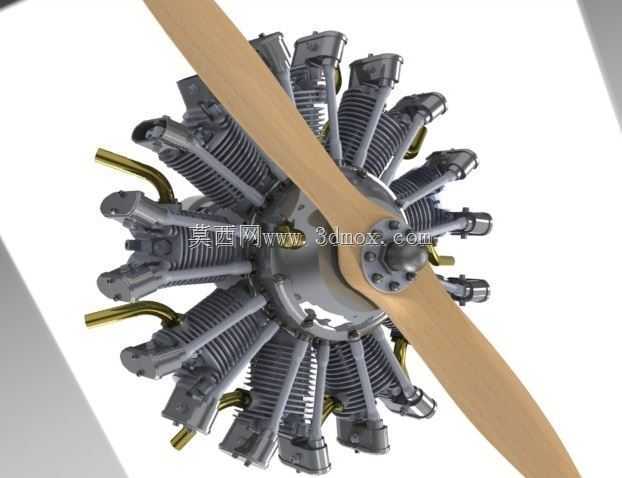

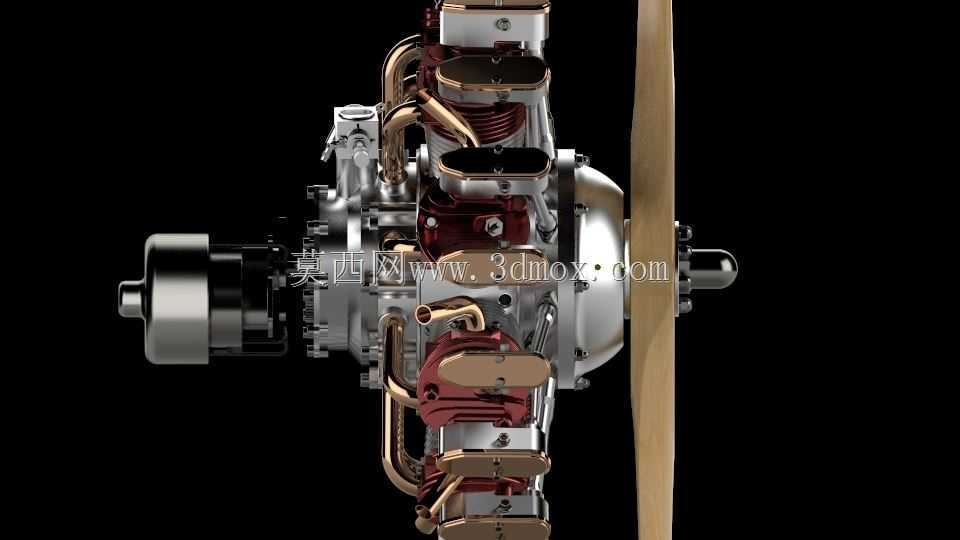

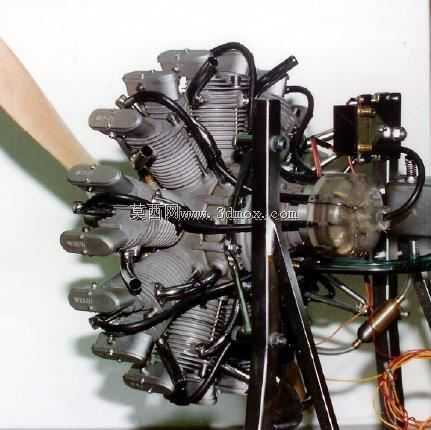

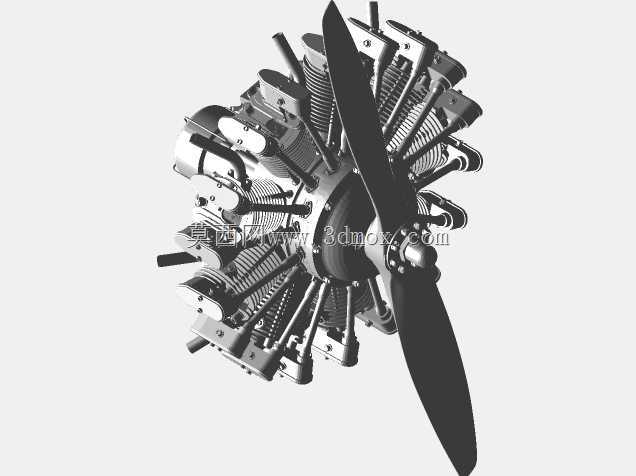

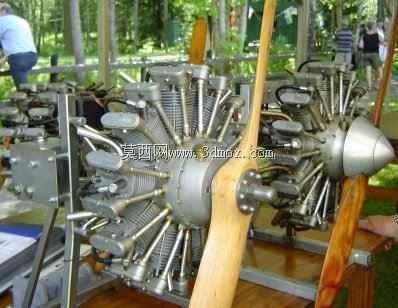

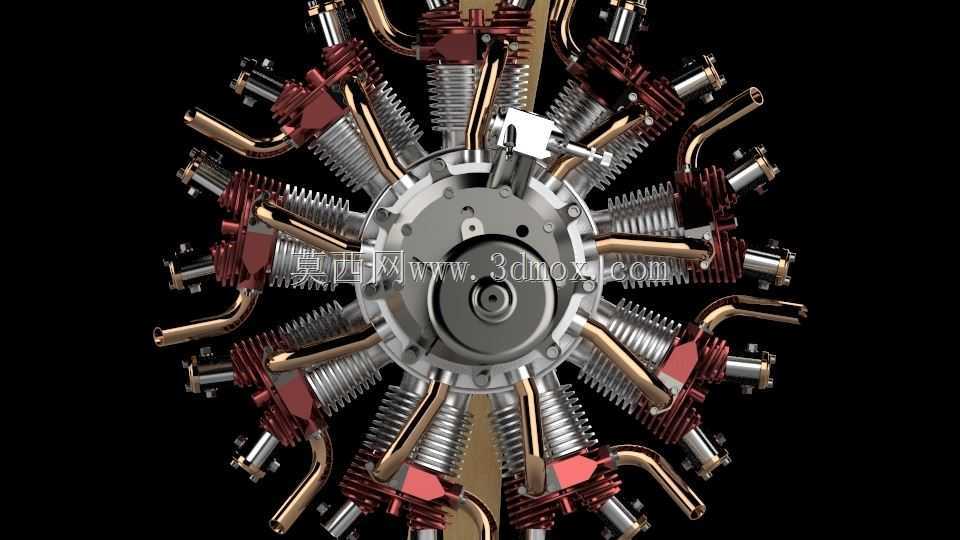

九缸风冷星型航空活塞动力装置

这款九缸径向排布的活塞动力装置，核心应用场景聚焦于轻型载人航空器、大比例像真航模以及复古航空动力复原领域，作为小型飞行器的核心动力输出单元，能够为螺旋桨提供稳定的旋转扭矩，适配低速大拉力的飞行需求，在航空运动、航空科普展陈、复古飞行器复刻等场景中具备极高的实用与展示价值。从实际用途来看，该动力装置采用四冲程工作循环，每缸设置倒置垂直布置的进排气阀门，阀门通过推杆结构实现精准启闭控制，能够在高转速工况下保证进排气效率稳定，适配航空场景下高可靠性、高功重比的使用要求。产品功能特性层面，整机采用风冷散热结构，气缸与散热鳍片采用一体压铸成型工艺，搭配铸铁缸套与铝合金活塞的摩擦副组合，活塞直径25mm，配套两道铸铁活塞环，活塞行程28mm，整机排量124cc，能够在1500-4000rpm的转速区间稳定输出动力，最大可提供约10kg的静推力，整机总重控制在5.5kg左右，功重比表现优异，能够满足轻型飞行器的载荷控制要求。曲轴连杆组件采用主副连杆结构设计，一根主连杆搭配八根副连杆，主连杆大端形成轮缘式安装结构，大幅缩小了径向引擎的轴向安装尺寸，提升了动力单元的紧凑性；供油系统采用油雾混合润滑方式，燃油中混合2-3%比例的专用机油即可实现运动部件的润滑，无需单独设置复杂的润滑回路，简化了整机结构；点火系统可适配带线圈蓄能器的传统点火结构，也可兼容电子点火系统，配套标准规格火花塞即可稳定工作，点火顺序采用1,3,5,7,9,2,4,6,8的间隔点火逻辑，能够保证曲轴运转的动平衡表现，大幅降低运行振动。设计思路上，整体采用星型径向对称排布，九个气缸围绕中心曲轴均匀分布，既最大化利用了风冷散热的迎风面积，又通过对称结构抵消了活塞往复运动的惯性力，降低了整机振动水平；配套的螺旋桨采用木质层压结构，安装尺寸适配24×18到24×20规格的两叶螺旋桨，安装接口采用标准法兰盘定位，能够快速完成桨叶的拆装与更换。安装边界层面，动力单元的径向最大尺寸由气缸排布半径决定，轴向尺寸紧凑，安装支架可直接固定在引擎机匣后侧的安装点位，无需额外设计复杂的转接结构，能够适配多数轻型航空器的引擎舱安装空间，同时外露的气缸散热鳍片也能够在飞行过程中获得充足的迎面气流，保证长时间运行的散热稳定性。
