石墨灌木丛式无润滑万向接头三维结构

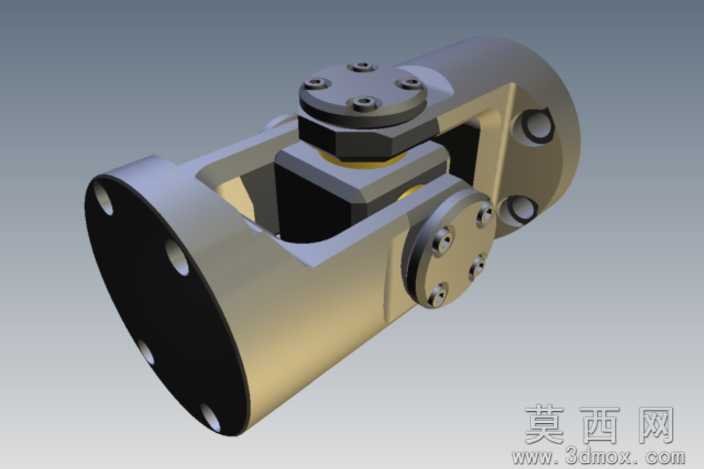

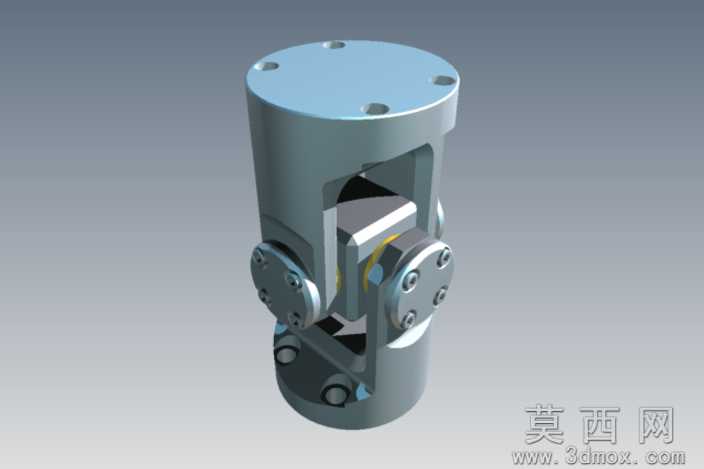

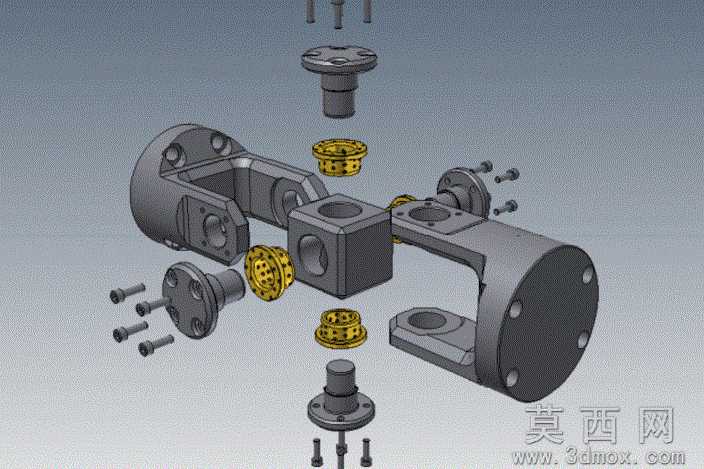

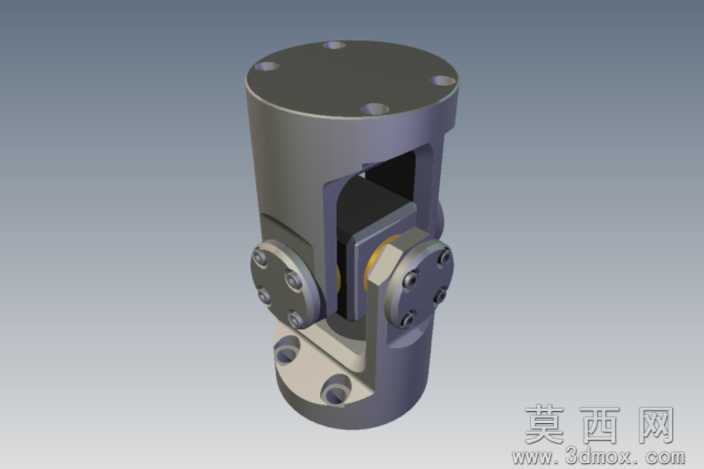

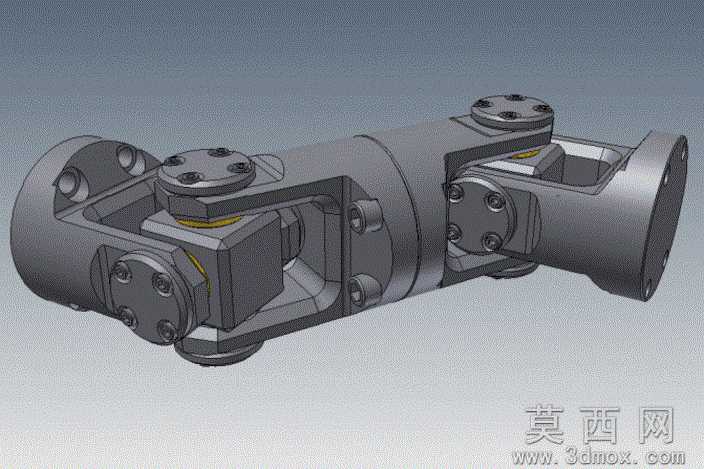

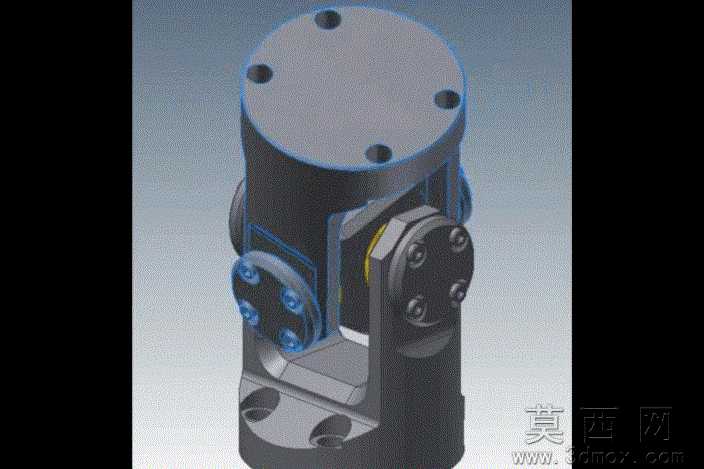

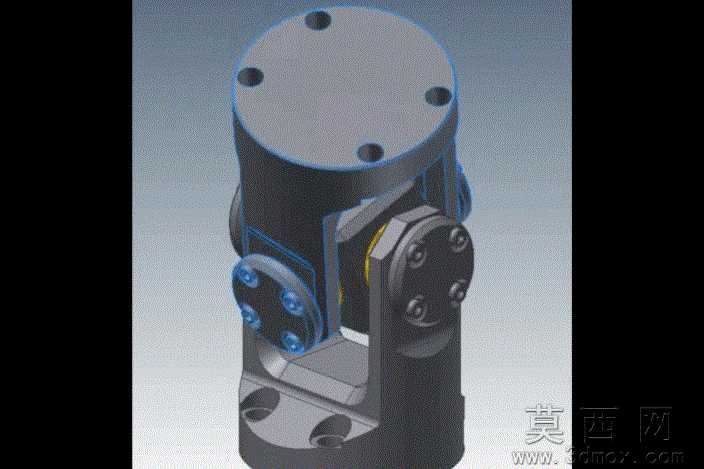

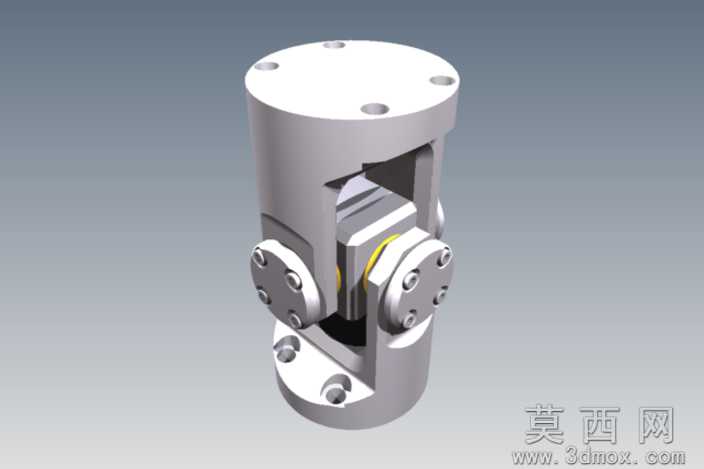

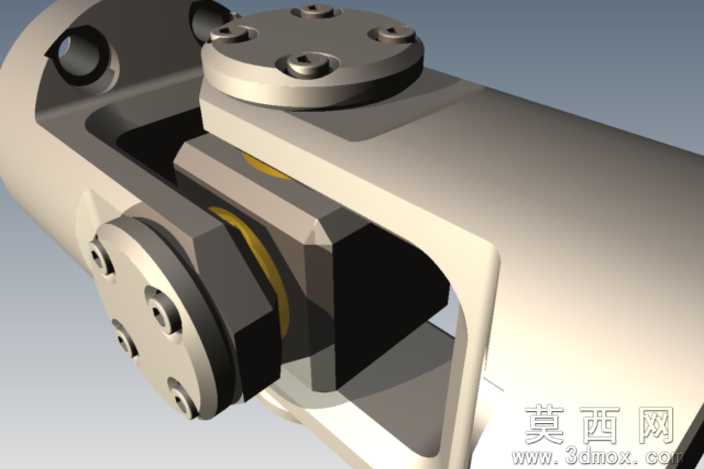

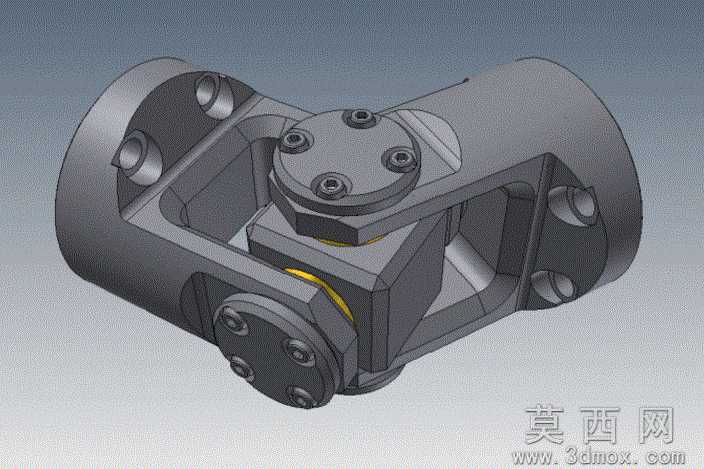

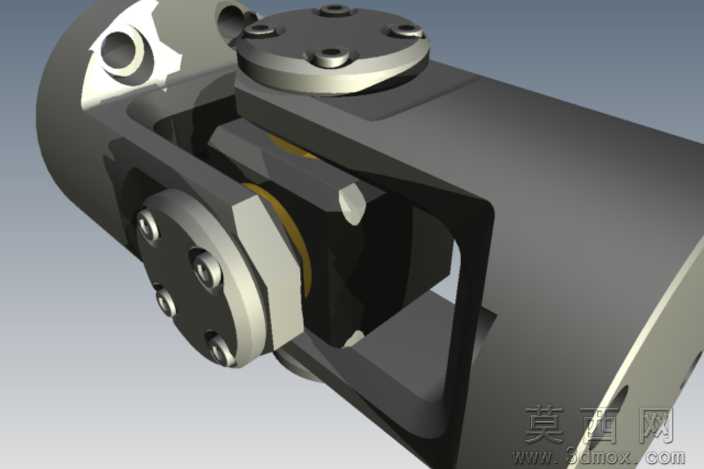

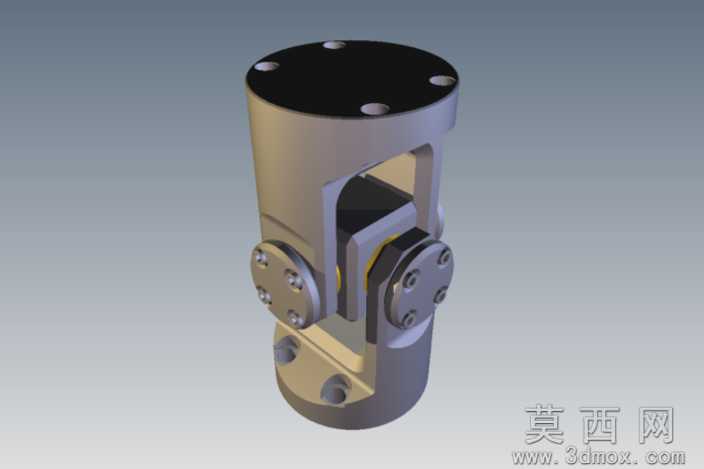

本模型为石墨灌木丛式免维护万向接头，建模过程严格遵循机械设计规范，首先通过草图绘制叉形接头的基准轮廓，利用旋转、拉伸切除完成两端连接法兰的轴孔、螺栓沉孔结构，再通过多实体建模方式构建中间十字传动块，对十字块的四个轴颈添加同轴心、重合配合完成装配约束，最后通过阵列命令完成端盖紧固螺栓的批量排布，整体建模过程无冗余特征，所有草图均添加完全定义约束，保证模型尺寸的精准性。参数设计层面，模型按照工业级万向接头的通用尺寸比例搭建，两端法兰的连接孔径、螺栓分布圆直径、十字轴颈的配合公差均参考机械设计手册中万向联轴器的参数规范设置，石墨衬套的壁厚、嵌装槽尺寸经过适配调整，既保证衬套的安装定位精度，也预留了合理的热膨胀间隙，整体模型的转动角度范围符合小角度偏置传动的设计要求，可直接适配同规格的传动系统选型参考。渲染材质方面，模型对金属结构件赋予哑光合金钢材质，还原锻钢接头的金属质感，对端盖螺栓赋予镀锌亮面金属材质区分紧固件，对内部石墨衬套赋予深灰色哑光石墨材质，突出自润滑部件的材质特性，渲染场景采用柔和的工业灰背景，添加环境光遮蔽效果清晰展现零件间的装配层次，所有零件的材质区分明确，可直观识别不同部件的功能属性。结构原理上，该万向接头采用磷铜搭配石墨灌木丛的自润滑结构，取消了传统万向接头的润滑油路、油杯设计，依靠嵌装在铜套基体中的石墨颗粒形成固体润滑膜，实现传动过程中的无润滑运行，十字传动块与两端叉形接头通过石墨衬套实现转动配合，端盖通过内六角螺栓紧固在叉形接头上，限制十字轴的轴向窜动，传动过程中两端轴系存在偏角时，十字块可绕两个垂直轴同步转动，补偿轴系的角度偏差，实现扭矩的稳定传递，该结构可大幅降低维护频次，适合不便加注润滑油的传动场景。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，同时包含Autodesk Inventor2011原生格式，可被SolidWorks、UG、Pro/E、CATIA等主流三维设计软件直接打开编辑，STL格式可直接用于3D打印样件验证，STEP格式保留完整的装配层级，方便用户进行后续的干涉检查、工程图导出、运动仿真等操作，不存在特征丢失、装配错位等兼容性问题。研发教学应用层面，该模型可作为机械设计课程中万向传动机构的教学案例，帮助学生理解万向接头的传动原理、自润滑结构的设计思路，也可作为五金传动配件研发的参考模型，帮助设计人员快速完成免维护万向接头的方案迭代，还可用于机械拆装实训的虚拟仿真素材，让学习者直观掌握万向接头的装配顺序、配合关系，同时也能为非标自动化设备的传动系统选型提供直观的三维参考，缩短设计选型的周期。
