复合材料真空包装快速释放阀结构设计

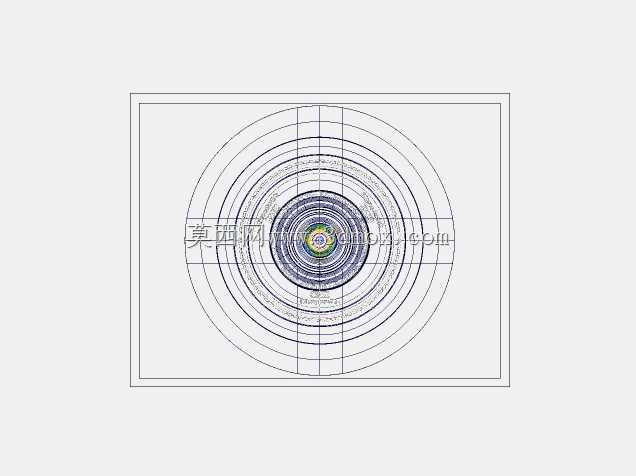

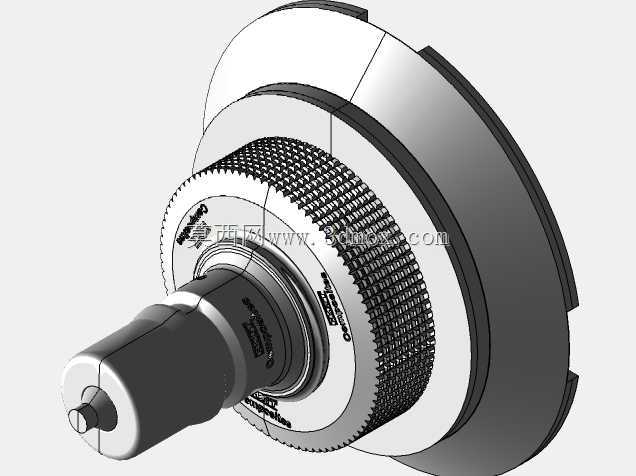

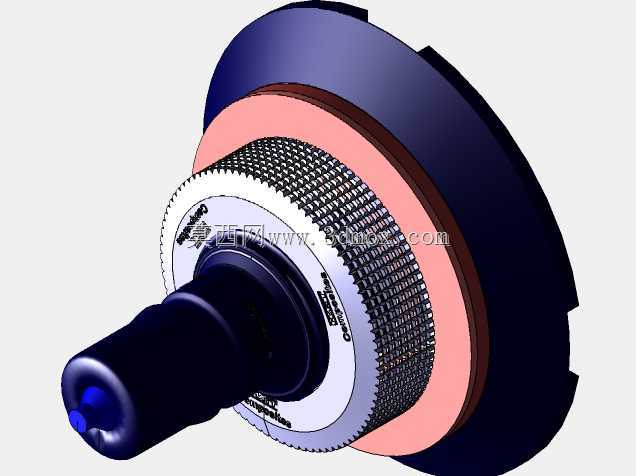

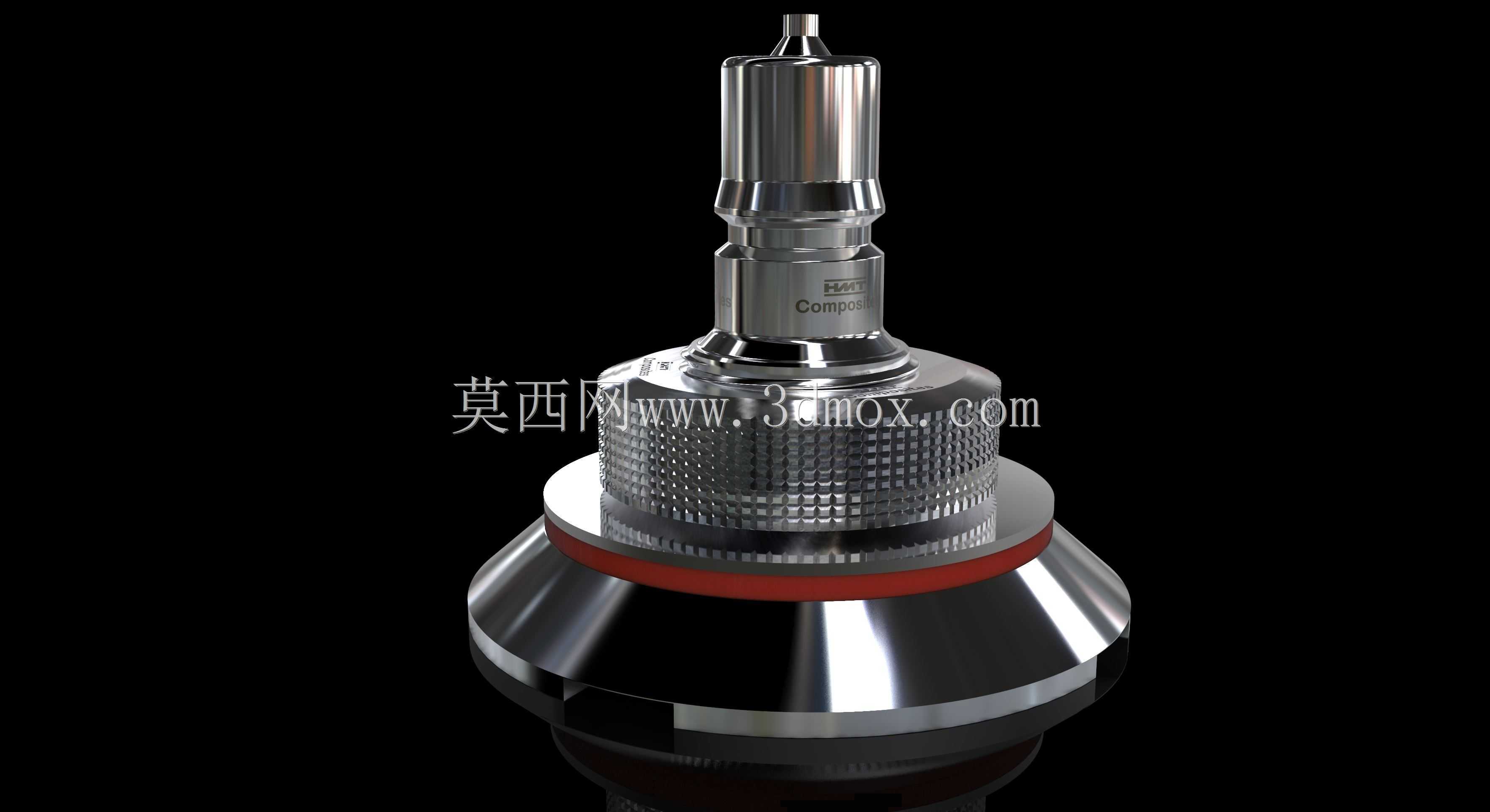

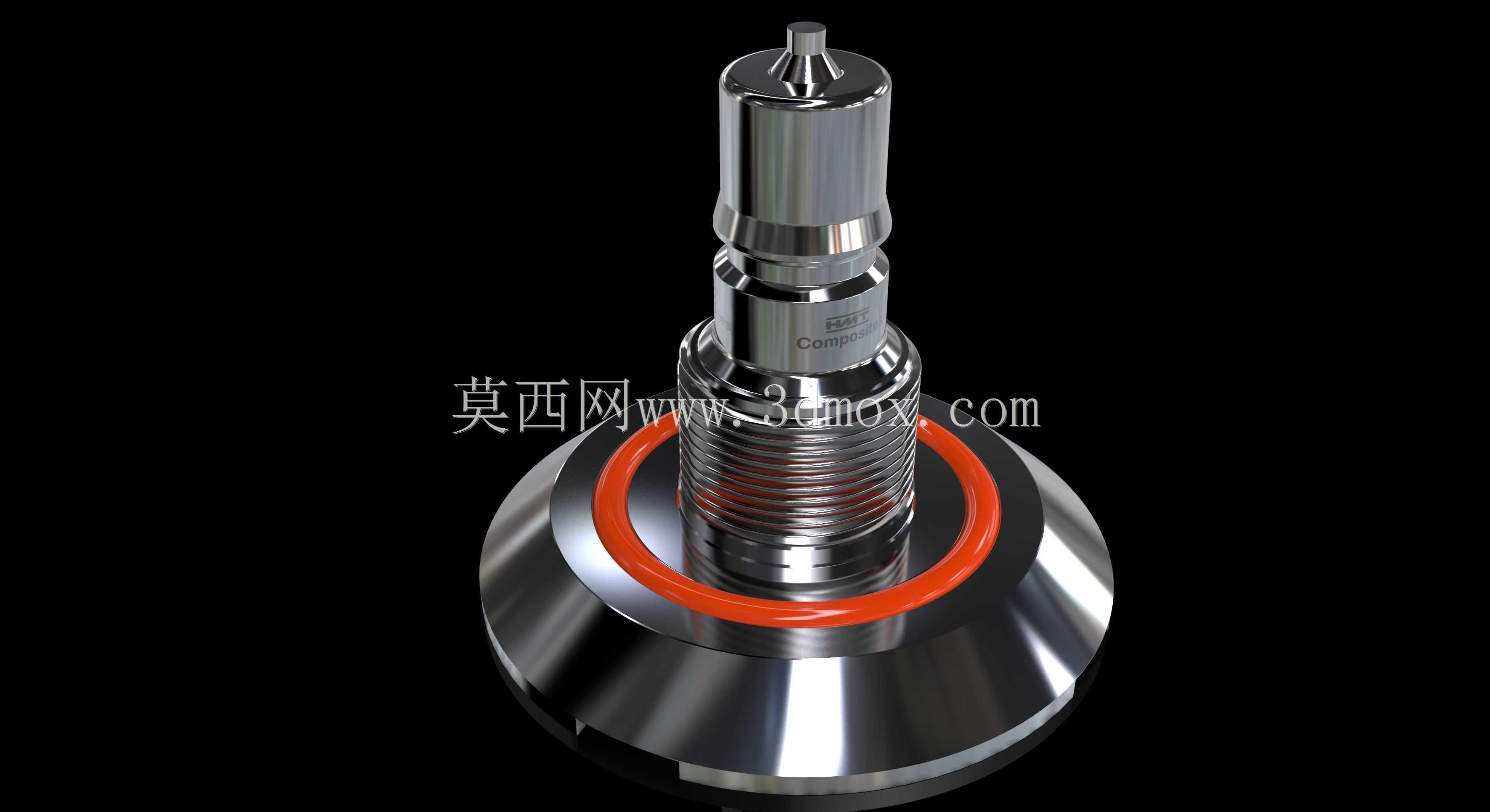

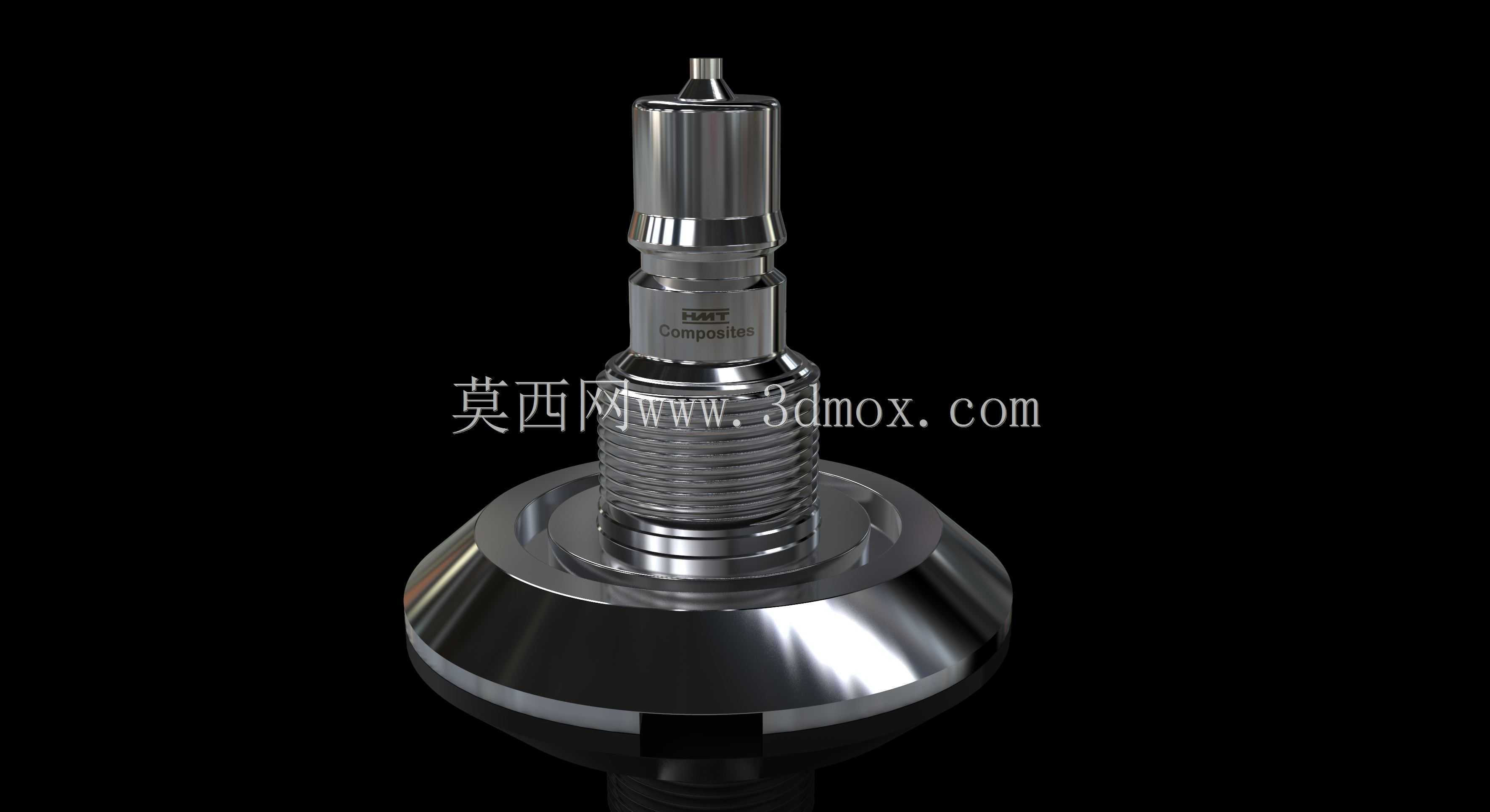

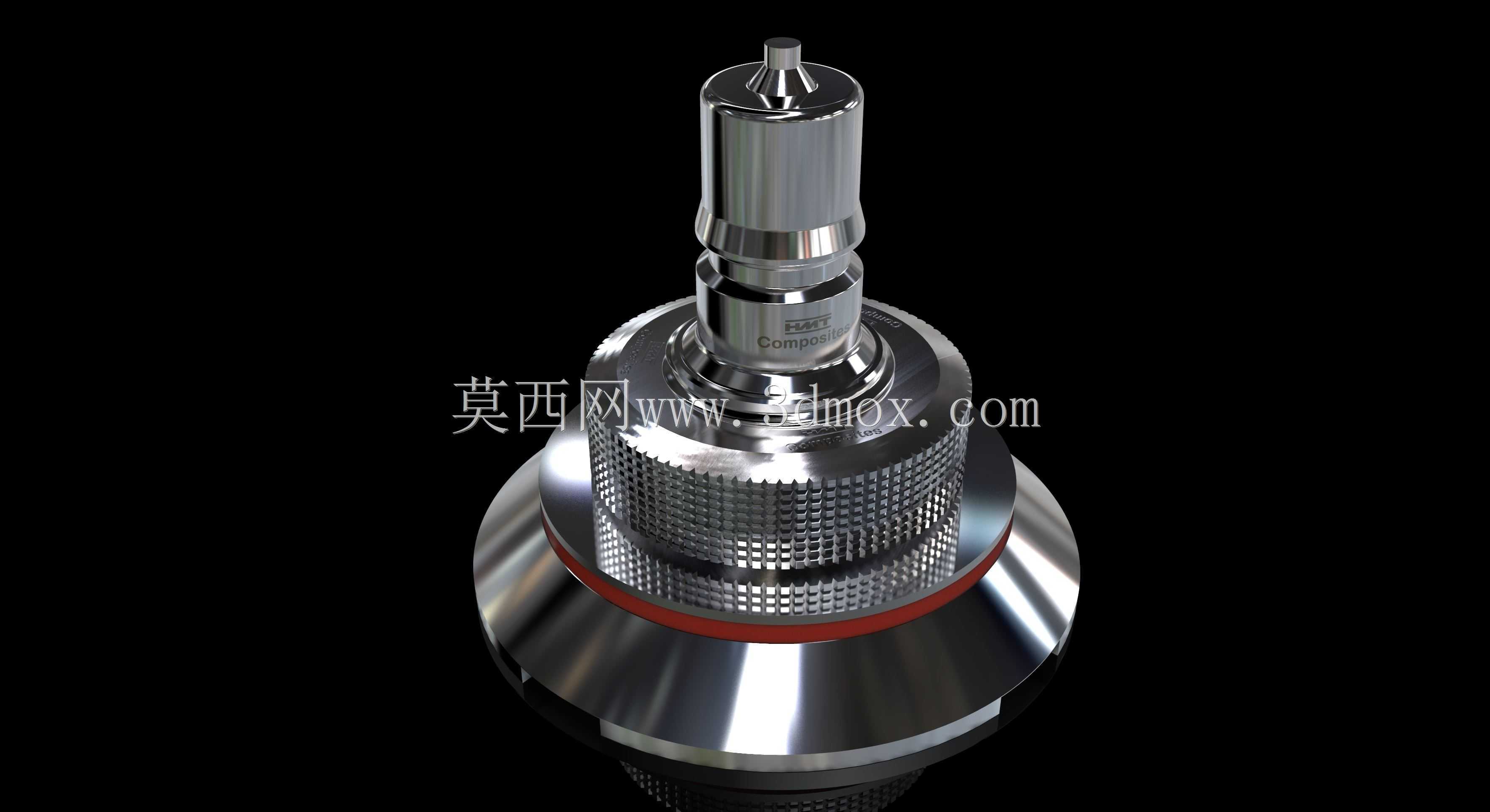

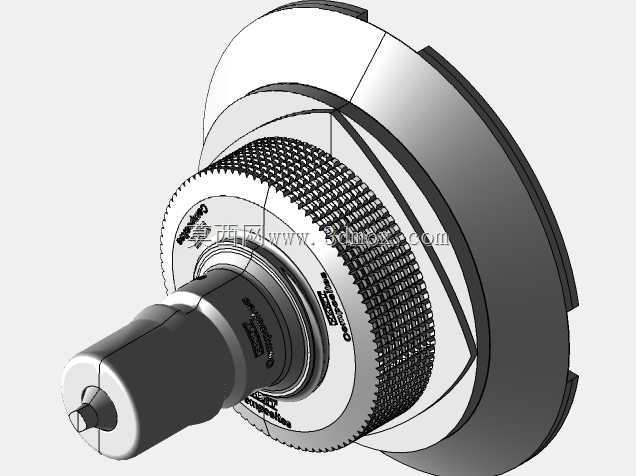

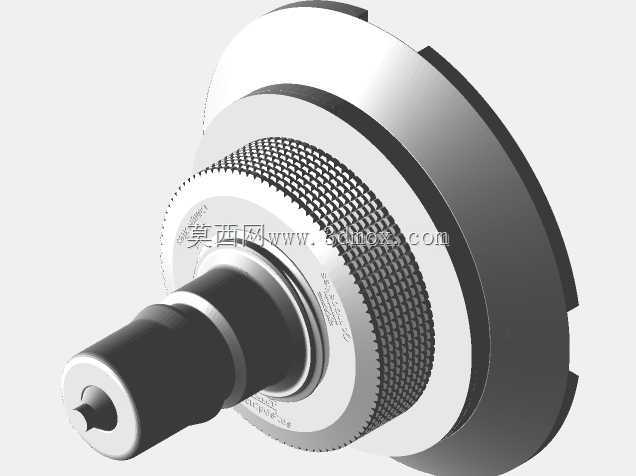

这款真空装袋阀是专为复合材料真空导入成型工艺配套设计的专用阀件，广泛应用于风电叶片制造、游艇壳体生产、碳纤维复合材料构件成型、航空航天复材零件加工等场景，是真空袋压成型工艺中不可或缺的核心配套部件，直接决定真空袋内的负压稳定性与成型作业的操作效率。在实际生产场景中，该阀件安装在真空密封袋的指定位置，一端连通真空袋内部腔体，另一端外接真空抽气管路，主要承担抽真空阶段的气路导通、保压阶段的密封截止、固化完成后的快速泄压放气功能，同时可作为树脂导入过程的接口使用，适配不同工艺路线的操作需求。从功能特性来看，该阀采用整体式主体结构设计，摒弃了多零件拼接的易泄漏结构，从根源上降低了负压工况下的漏气风险；阀身中部设计有滚花纹理的握持操作区，即使操作人员佩戴防滑劳保手套，也能轻松完成旋紧、拆卸操作，无需借助额外扳手工具，大幅提升现场作业效率；阀座位置设置有环形密封压边，安装时可配合密封胶带与真空袋膜紧密贴合，在-0.1MPa的全真空工况下可实现零泄漏密封，满足长时间保压的工艺要求。产品设计阶段充分考虑了不同成型工艺的温度耐受需求，分别规划了两种材质版本：铝合金材质版本重量轻、导热快，可适配最高250℃的中温固化工艺，适用于环氧树脂基常规复合材料成型；不锈钢材质版本耐腐蚀、耐高温性能优异，可适配最高600℃的高温固化工艺，满足高性能聚酰亚胺等耐高温树脂基复合材料的成型需求，同时可适配高温热压罐配套的真空袋作业场景。从外形尺寸与安装边界来看，该阀整体采用上窄下宽的锥形过渡结构，下部密封底座直径适配行业通用的真空袋开孔尺寸，安装时仅需在真空袋膜上开出对应直径的圆孔，将阀座穿过开孔后通过配套锁紧压环固定即可完成安装，无需额外定制安装工装；上部快插接头采用行业通用的标准外径尺寸，可直接匹配常规规格的真空抽气管路，无需额外转换接头；整体轴向高度经过优化设计，在保证阀内气流通畅的前提下尽可能压缩整体高度，避免在热压罐作业时因阀件突出过高触碰罐壁或影响铺层作业，同时锥形过渡结构可避免尖锐棱角刮破真空袋膜，降低作业过程中的密封失效风险。阀内部的气路通道采用大通径直孔设计，抽气时可实现大流量快速抽气，大幅缩短真空袋抽至额定负压的时间，泄压时可快速导通外界大气，避免强行拆卸阀件导致的袋膜破损或构件损伤。
