海上喷火装置前车架骨架结构设计

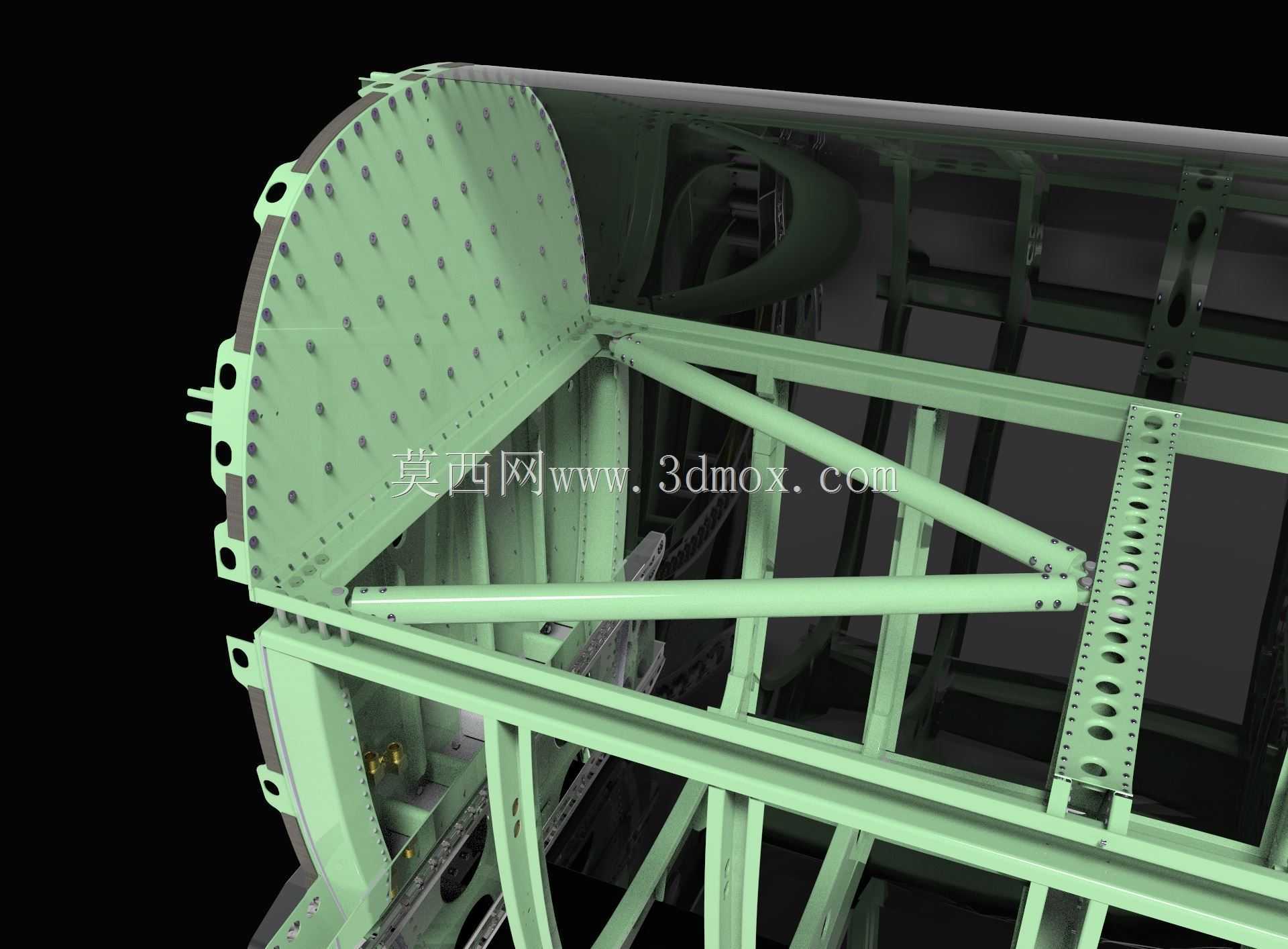

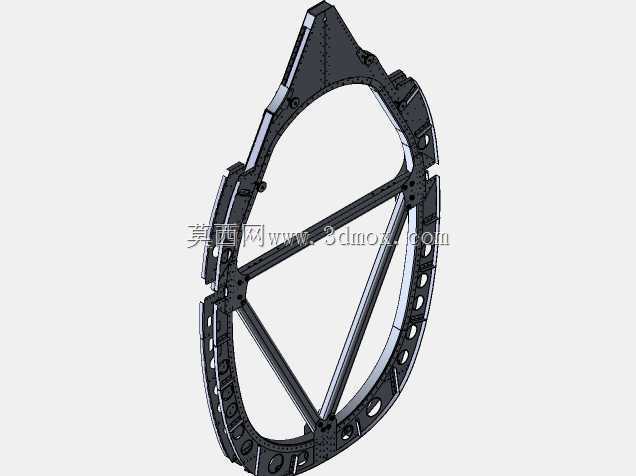

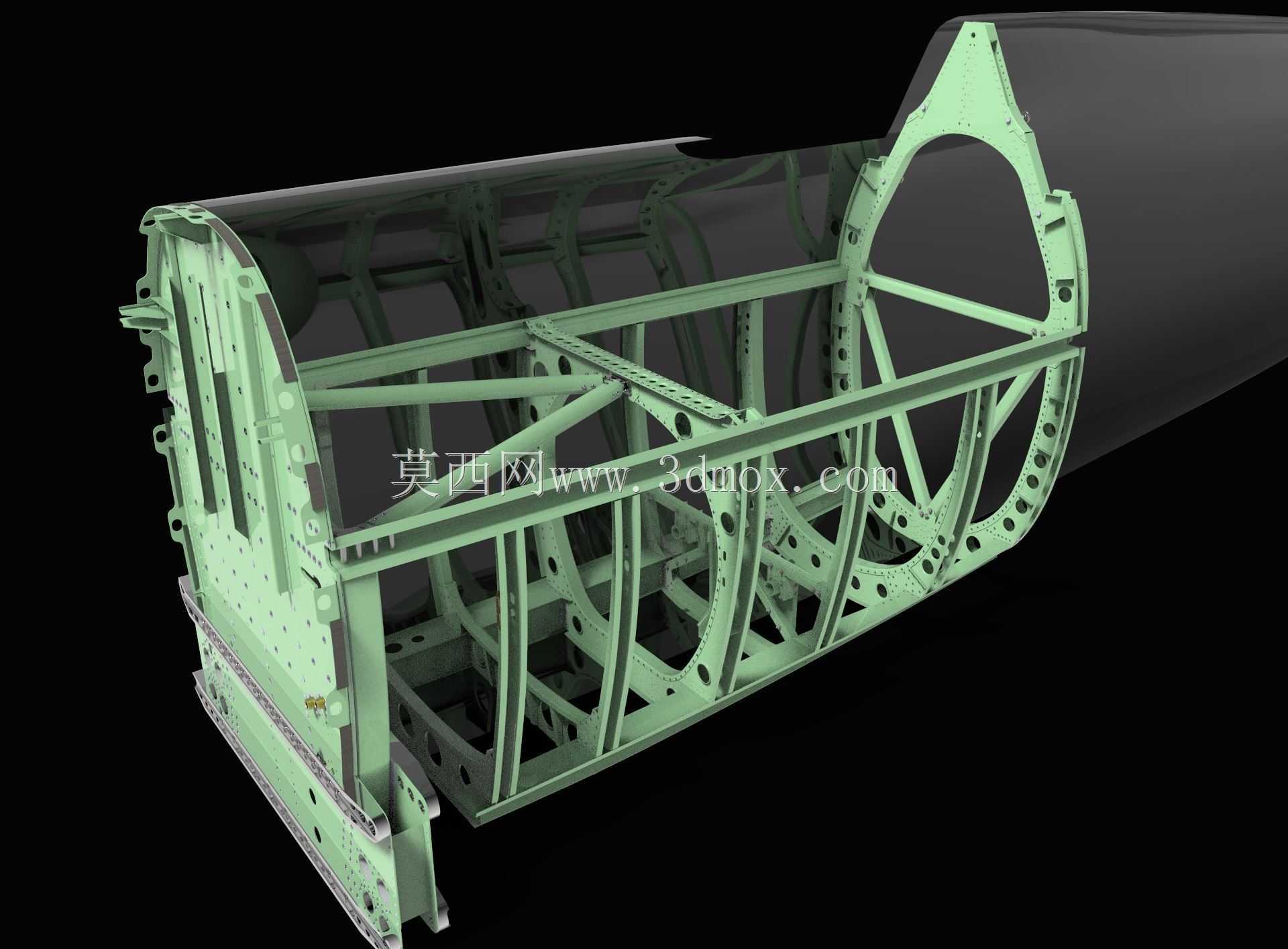

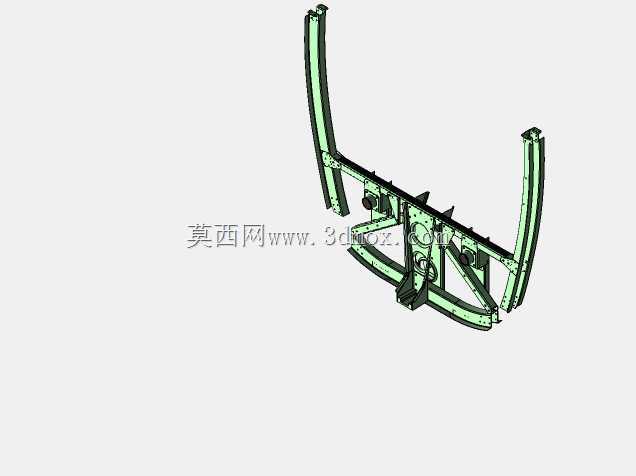

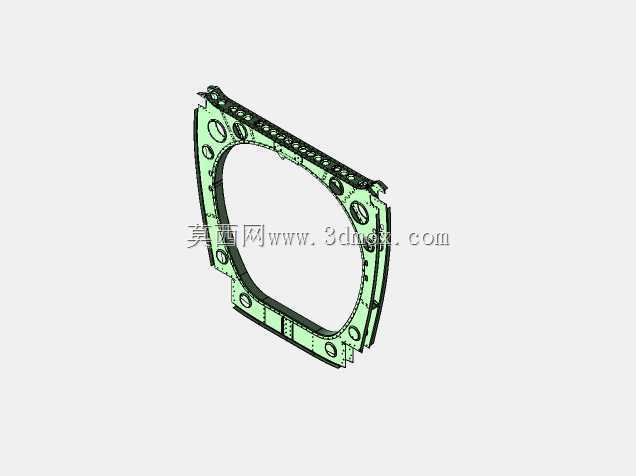

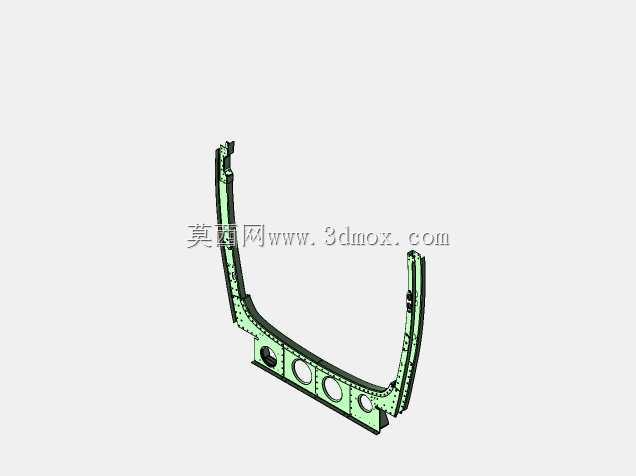

该结构为特种海上作业喷火装备的前部承载车架骨架，是整套装备核心的承载与安装基准部件，主要应用于近海海域特种作业场景，承担装备前部动力模块、喷火执行组件、管路排布系统以及外部蒙皮的全部承载载荷，同时为前部各子系统提供精准的安装定位基准，保障装备在高盐雾、高湿度、强风浪的海上作业环境下，结构强度与形位精度长期保持稳定，避免因船体颠簸、海风载荷冲击出现结构形变或部件移位问题。从功能特性来看，该骨架采用空间桁架式笼型结构设计，主体由高强度轻量化合金型材通过铆接拼接成型，沿轴向布置多道环形承力框，环形框之间通过纵向承力梁、斜向加强筋形成稳定的三角传力结构，可将前部作业时产生的后坐力、振动载荷均匀分散至整个车架主体，避免局部应力集中导致的结构失效；环形框边缘预留了密集的安装孔位，可适配不同规格的蒙皮固定件、设备安装支架，满足多类外设部件的灵活加装需求；骨架底部设置有一体化的安装支座，可与装备中部主车架实现精准对接，对接面加工有定位销孔与螺栓过孔，保障前后段装配的同轴度误差控制在极小范围内，降低装配应力。在设计思路上，该结构优先平衡了轻量化与结构强度的核心需求，在非主要承力区域通过合理的筋条镂空设计降低整体自重，在载荷传递路径的关键节点做了局部加厚与加强筋补强，既控制了整体重量避免装备前部过重导致的重心偏移，又保障了极端作业工况下的结构可靠性；针对海上作业的腐蚀防护需求，结构所有型材表面均做了防腐预处理，铆接位置预留了防腐涂层施工的操作空间，避免缝隙腐蚀问题的出现。从安装边界来看，该骨架整体为半封闭筒状笼型结构，前端环形框为设备安装对接面，后端设置有与主车架连接的法兰边，外轮廓尺寸完全匹配装备整体的气动外形要求，内部预留的空腔可容纳燃油管路、控制线缆、喷火执行组件的连接结构，各安装孔位的位置度经过精准校核，可实现所有配套部件的无修配装配，大幅提升现场装配与后期维护的效率；骨架上预留的铆钉孔位经过排布优化，在保障连接强度的前提下尽可能减少了铆钉使用数量，降低整体装配工作量，同时避免过多开孔对结构强度造成的削弱。
