V12梅林动力装置剖视结构展示

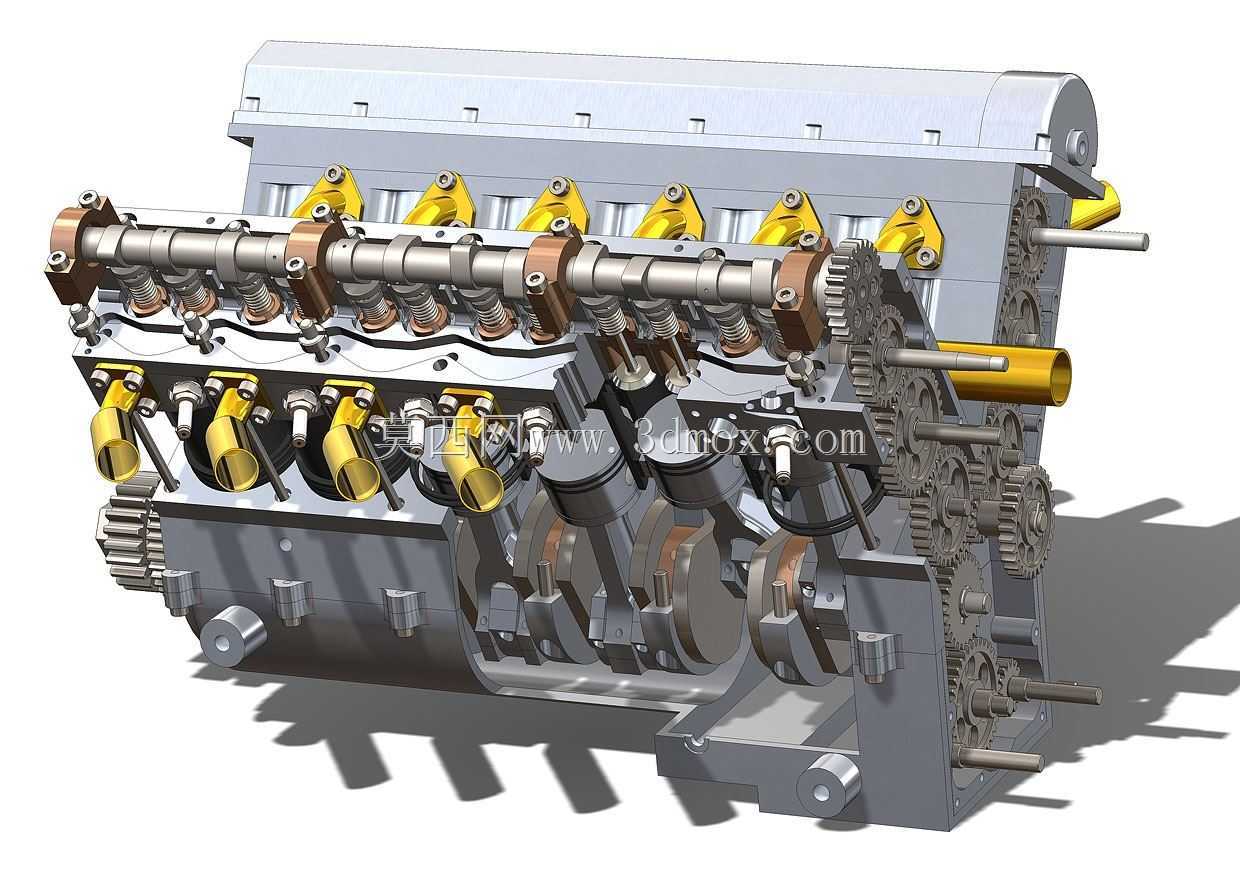

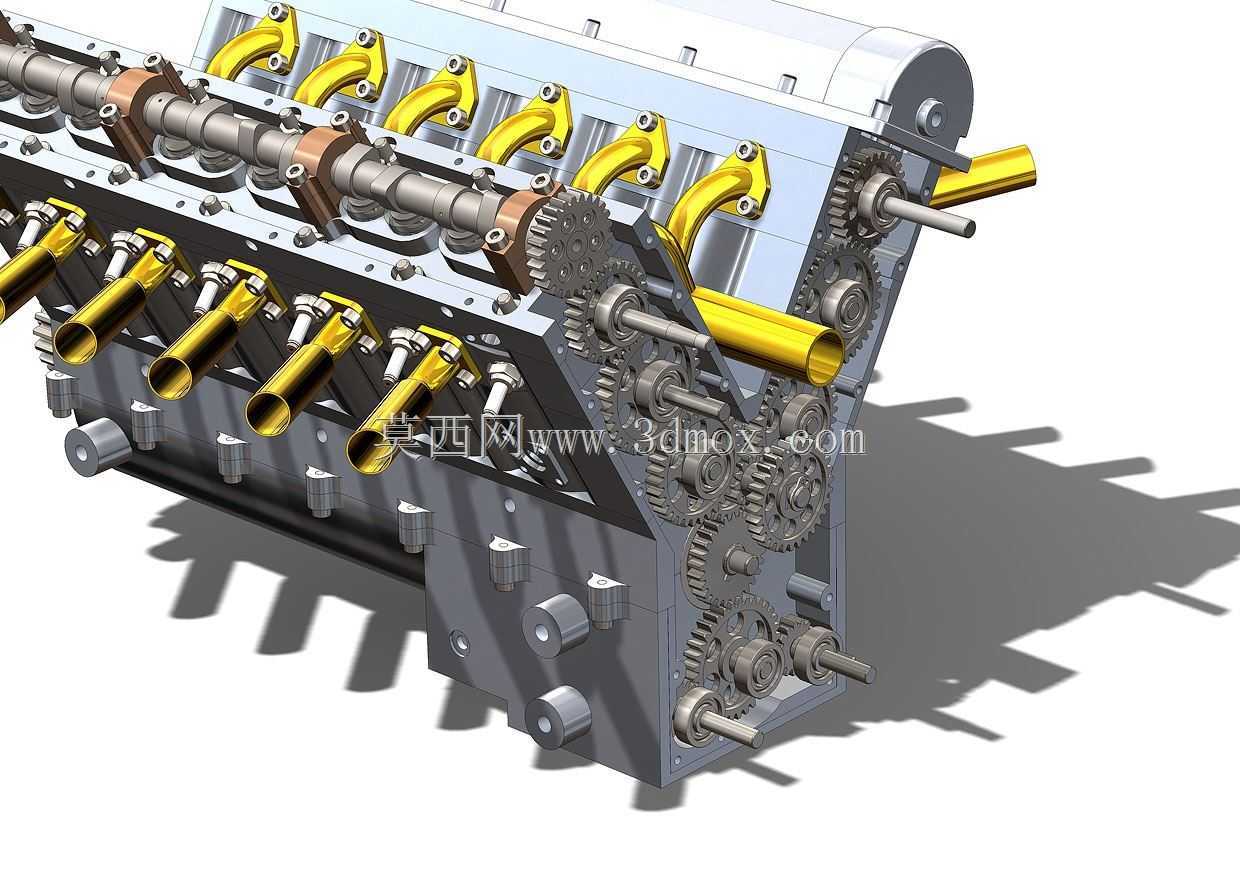

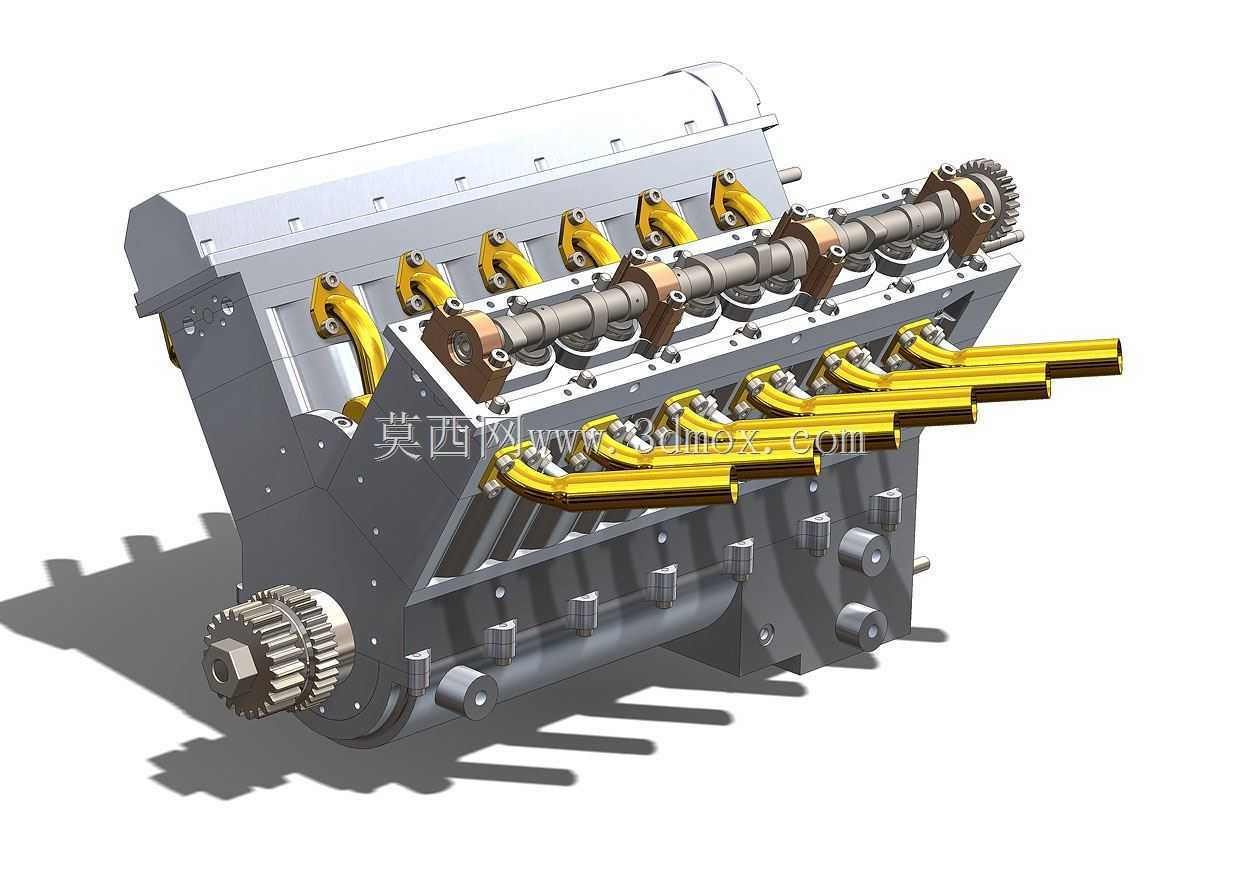

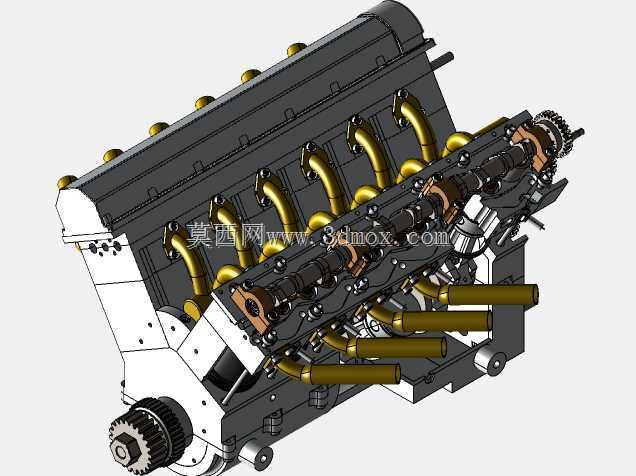

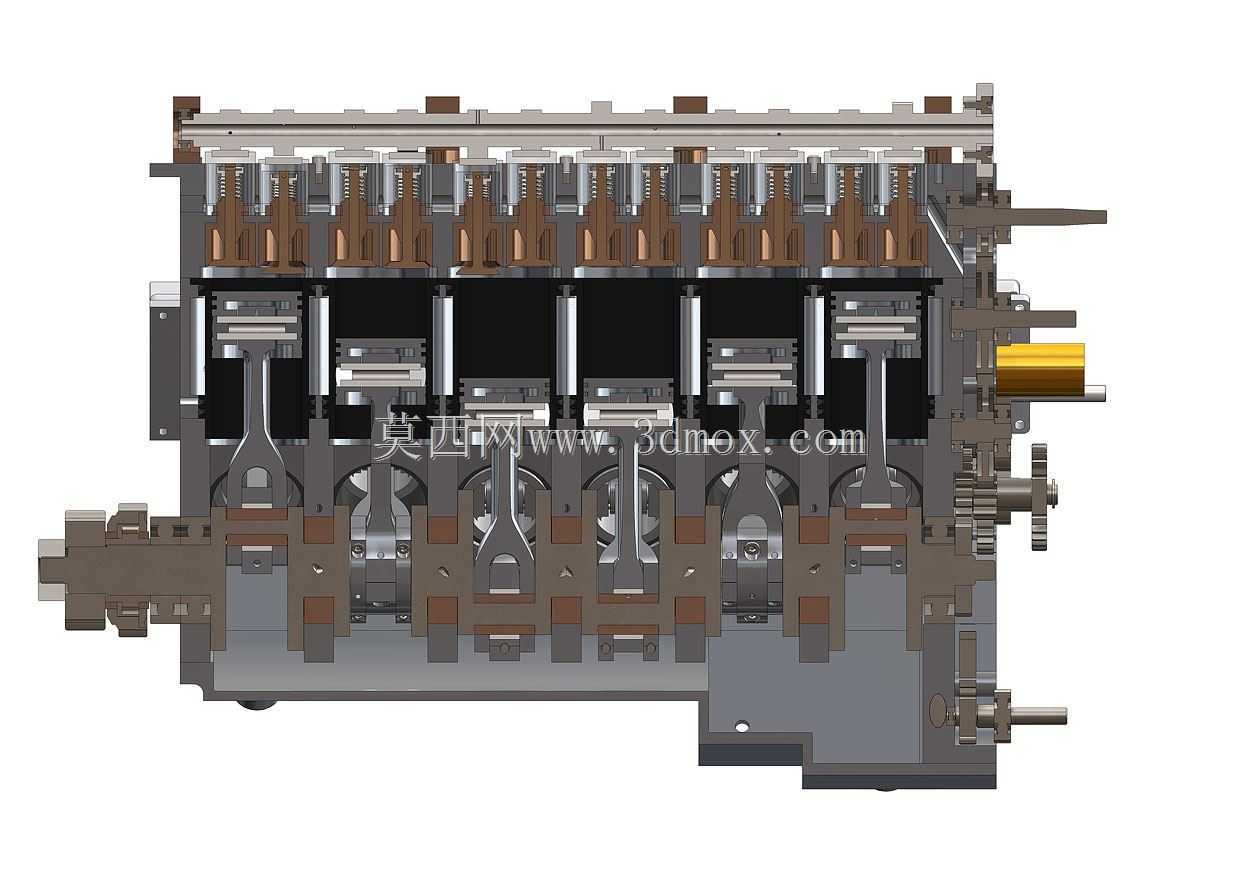

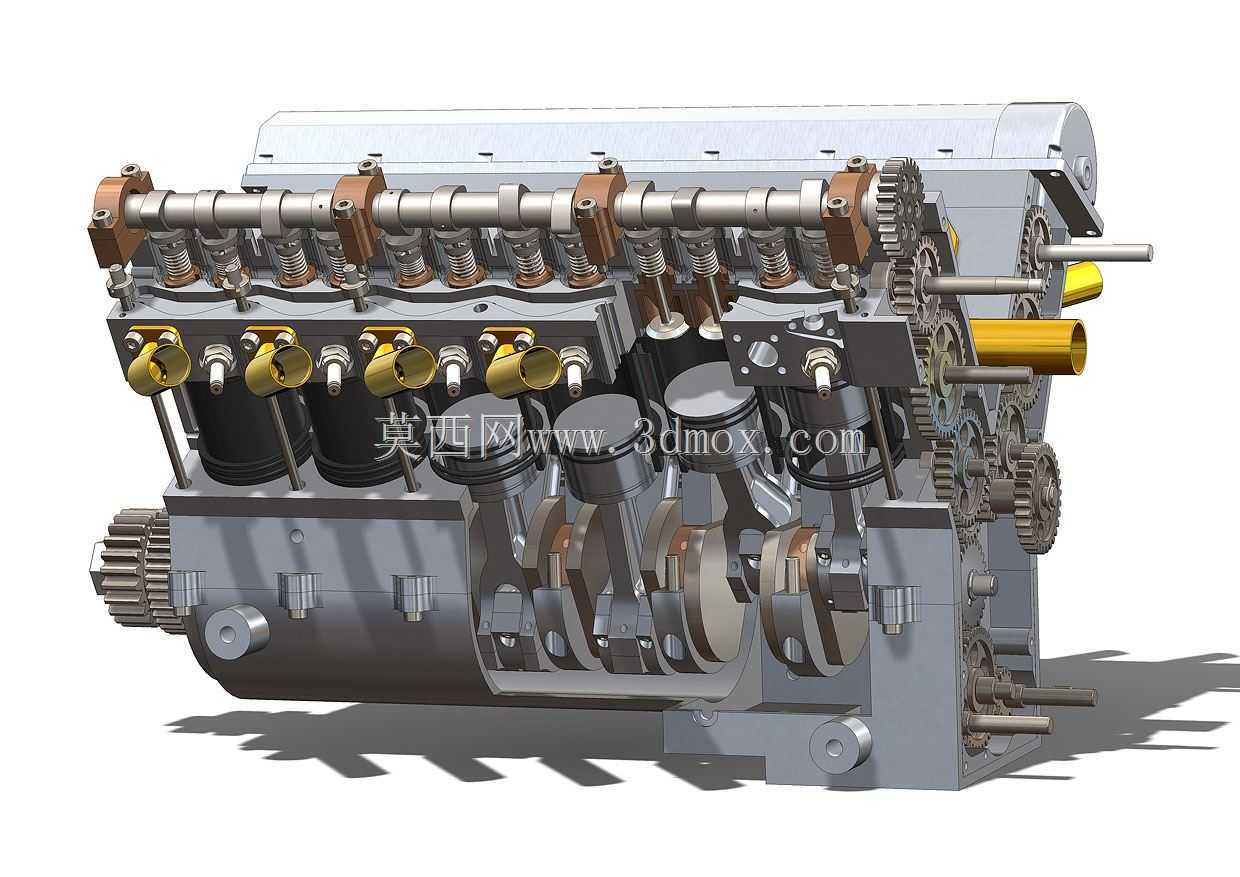

这款V型12缸动力装置的剖视结构模型，完整还原了大排量高性能内燃机的核心构造逻辑，在高性能乘用车、经典赛事赛车、轻型通航动力改装、高端定制动力单元开发等场景中，这类V12构型动力装置始终是大马力平顺输出的标杆选择。从实际用途来看，该动力装置通过12个气缸呈V型夹角排布的结构，在有限的机舱横向空间内压缩了动力单元的纵向长度，同时依靠12个气缸交替做功的特性，将动力输出的平顺性提升到直列六缸、V8构型难以企及的高度，能够为负载端提供持续无明显波动的扭矩输出，适配对动力质感、持续高功率输出有严苛要求的应用场景。从功能特性来看，模型完整呈现了双顶置凸轮轴配气机构、桶状挺柱与气门弹簧组件、独立进排气道、活塞连杆组、曲轴飞轮组、正时齿轮传动系统、润滑与冷却回路预留接口等核心功能模块，配气机构采用齿轮直接驱动凸轮轴的设计，相比皮带或链条传动拥有更高的传动精度与可靠性，能够承受高转速下的配气载荷，每个气缸独立的进气喇叭口设计也还原了高性能动力单元的进气谐振优化思路，能够在高转速区间提升进气效率，挖掘动力输出潜力。从设计思路来看，该剖视模型刻意做了单侧结构的削减展示，将内部曲柄连杆机构的运动逻辑、配气机构的传动路径、正时齿轮组的啮合关系完全外露，方便设计人员直观理解各部件的运动干涉边界，在做衍生设计时可以快速核对部件安装位置，避免出现结构冲突。V型夹角的设定经过了动平衡优化，能够抵消大部分活塞往复运动产生的一阶、二阶振动，降低动力单元运行时的整机振动幅度，减少对配套机架的减震设计压力。从外形尺寸与安装边界来看，该动力单元的主体结构沿曲轴轴向延伸，V型夹角外侧预留了进排气系统、附件轮系、管线接口的安装空间，曲轴两端分别预留了动力输出端与正时驱动端的连接法兰，油底壳位于V型结构下方，安装时需要预留足够的下部空间容纳机油存储结构，缸盖上部的凸轮轴组件与气门机构需要预留上部检修空间，方便后期调整气门间隙、维护配气组件，整体安装边界清晰，各外接接口的位置排布符合大排量V型动力单元的常规布置逻辑，能够为同类动力装置的改装、复刻、教学演示提供精准的结构参考。
