带防水外壳的运动相机结构设计

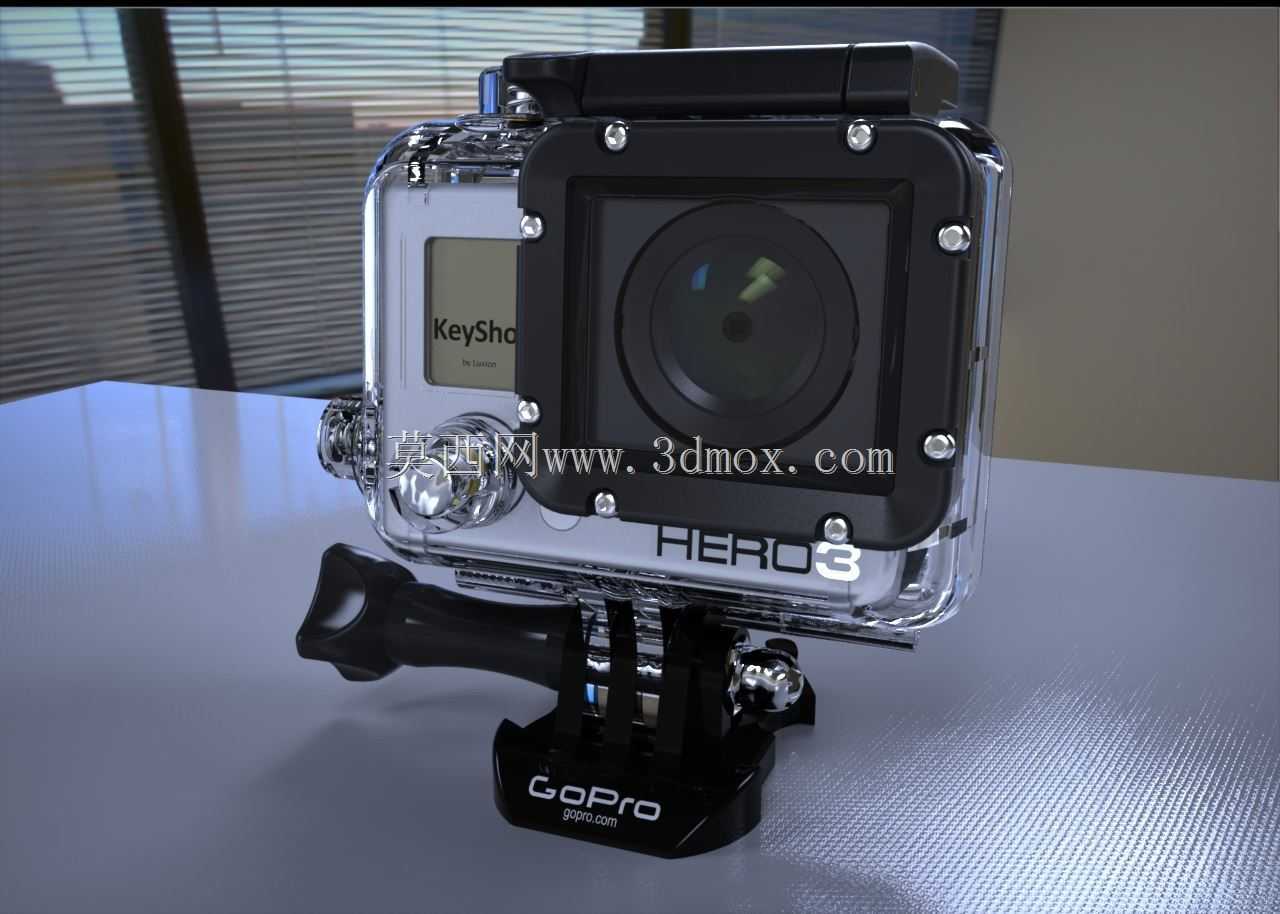

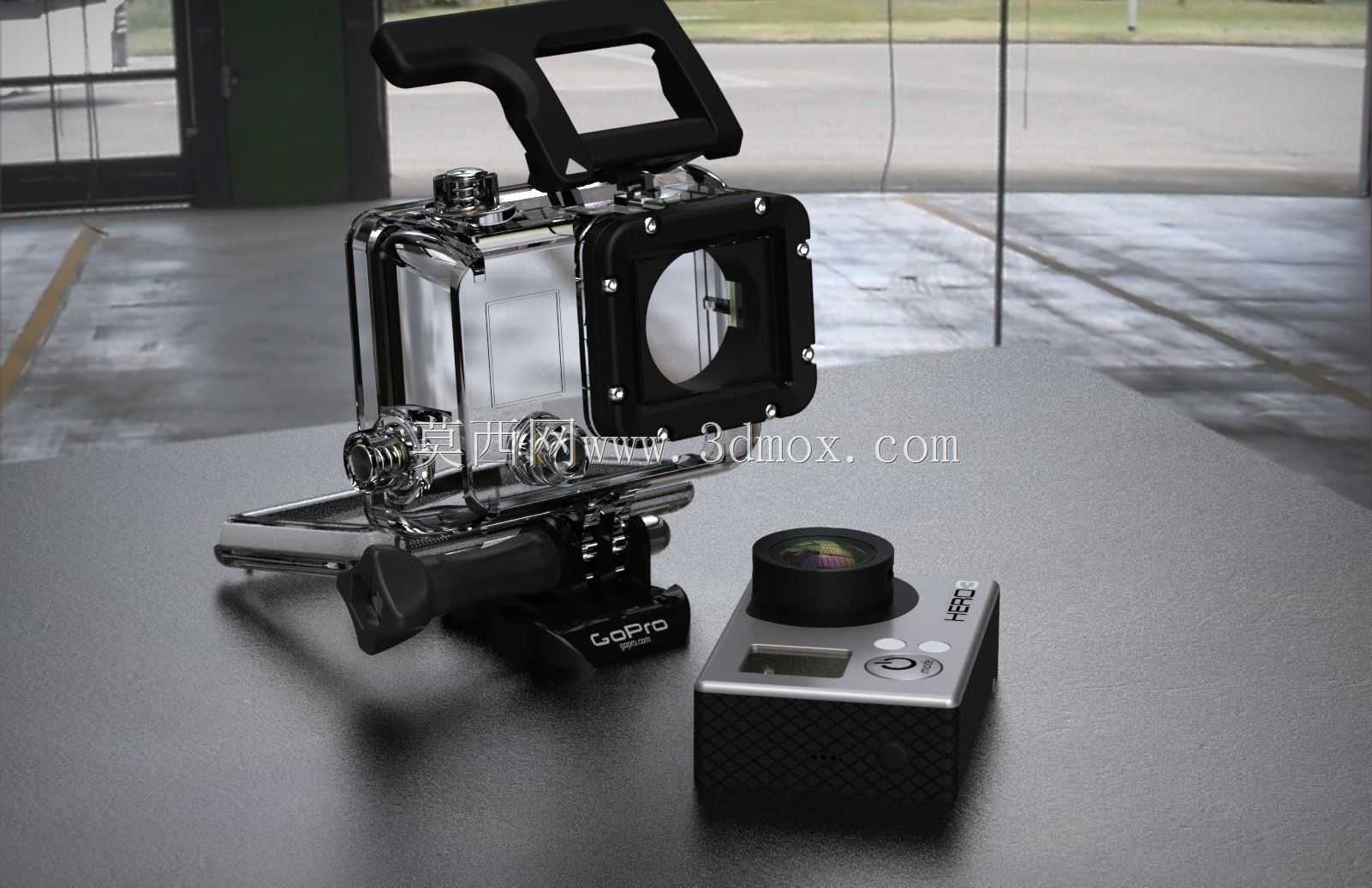

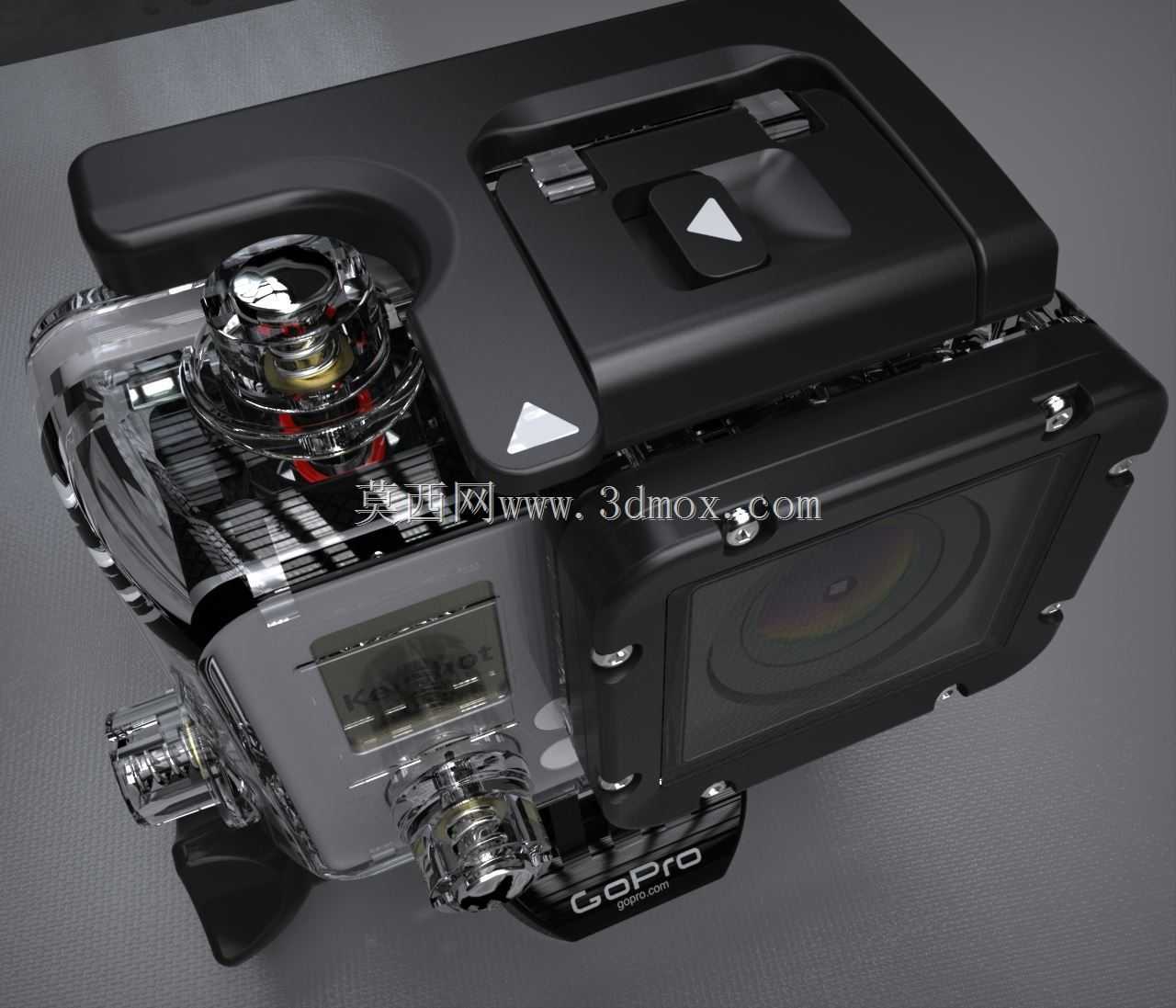

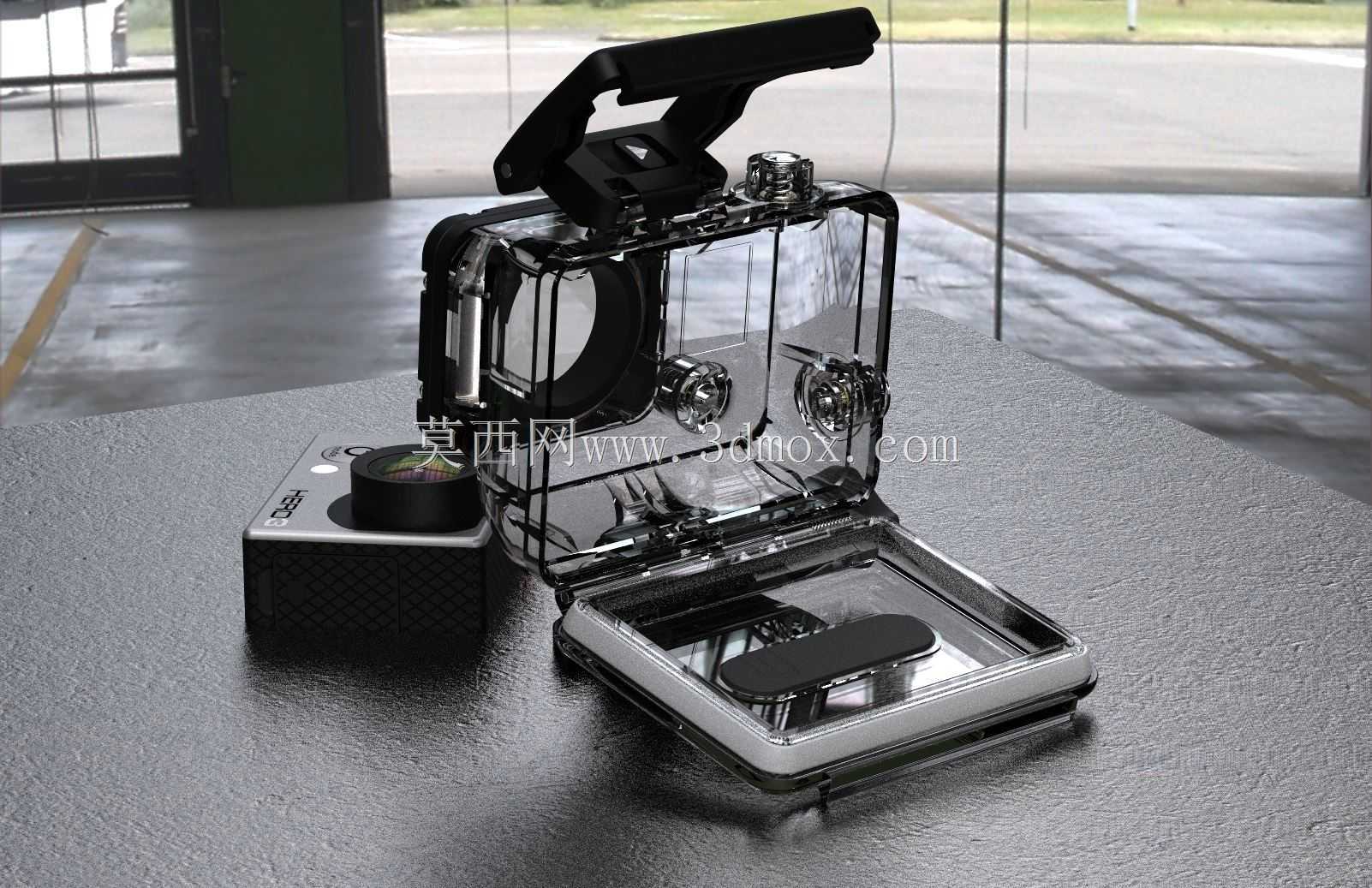

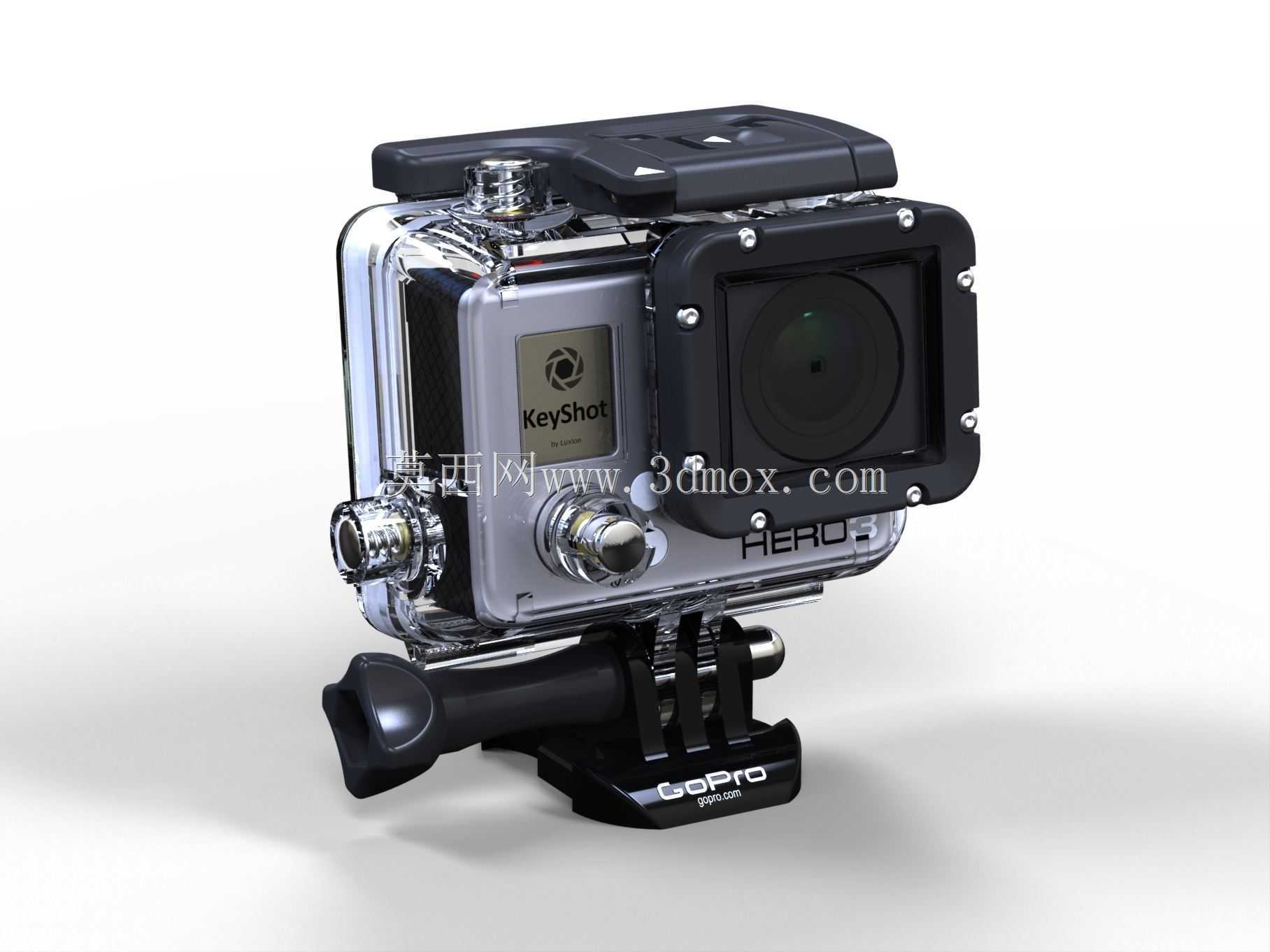

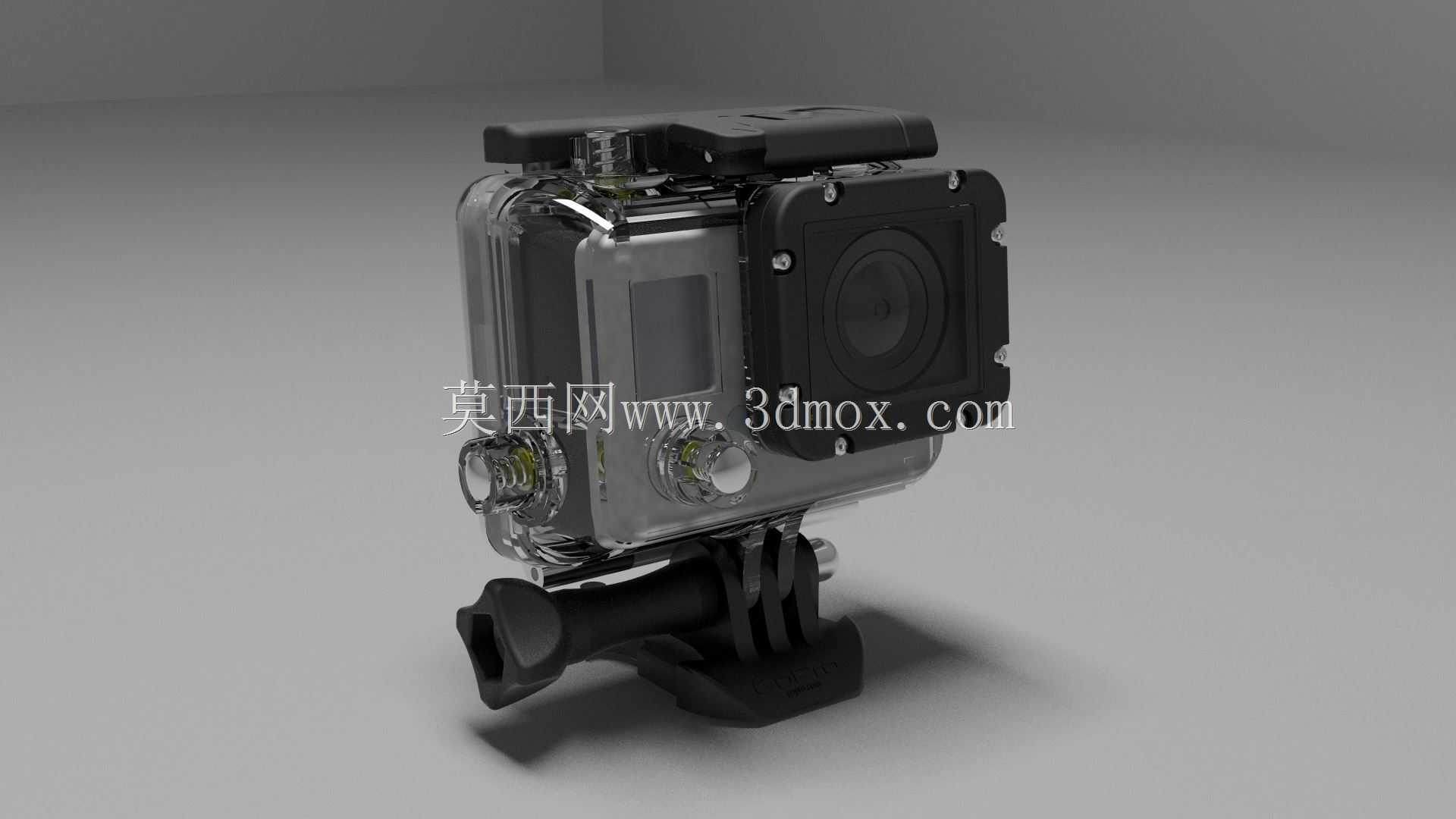

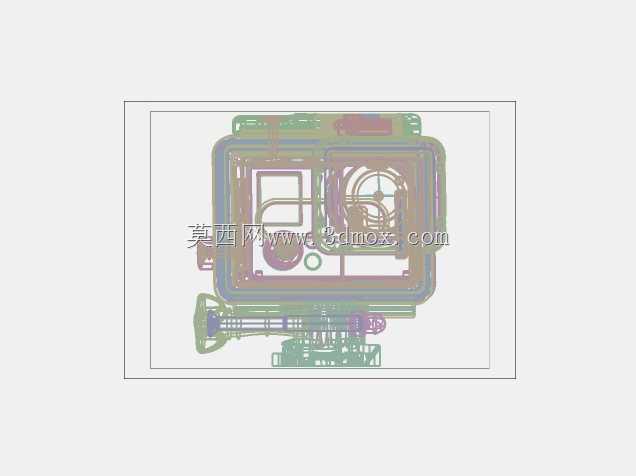

这款运动相机的三维结构设计，主要面向户外极限运动记录、水下拍摄、车载行程记录、vlog随身创作等多元应用场景，能够适配冲浪、滑雪、骑行、潜水、攀岩等复杂环境下的影像采集需求，为使用者提供稳定可靠的第一视角拍摄载体。从实际用途来看，该设备核心是在各类常规拍摄设备难以适配的严苛环境中，完成高清晰度的动态影像记录，配套的防水外壳可以让相机在数十米水深下正常工作，抵御水流冲击、水压侵蚀，同时也能在沙尘、磕碰、低温等户外场景下为内部核心成像组件提供防护，避免精密的镜头、感光元件、电路模块受到外力损坏。在产品功能特性的还原上，设计过程中完整复刻了实体设备的操作逻辑：机身正面的大尺寸广角镜头可以实现大视角范围的画面捕捉，减少运动场景下的画面裁切遗漏；机身侧面与顶部的物理按键做了凸起适配设计，即使佩戴防水外壳，也能通过外壳上的对应软胶按键触发快门、切换模式、调整参数等操作，不会因为防护结构的存在影响操作手感；底部的快装基座结构匹配通用的运动相机安装接口，可以快速对接头盔支架、胸带、车把夹、自拍杆等各类外接配件，实现不同佩戴位置的快速拆装切换。整个设计的建模思路完全依托实体硬件的实测尺寸展开，在建模初期先对相机本体、防水外壳、安装基座三个核心模块做拆分测绘，逐一确认每个部件的装配间隙：防水外壳的透明亚克力罩部分，重点还原了曲面弧度与壁厚参数，保证罩体与机身镜头的距离不会产生画面暗角，同时预留了密封胶圈的安装槽位，确保装配后可以实现可靠的防水密封；外壳的金属锁扣结构做了卡扣配合的间隙还原，模拟实际使用中锁扣开合的行程，保证锁止后外壳不会因为外力冲击松脱；机身表面的接口位置也做了对应封堵结构的还原，匹配防水外壳的密封设计。在外形尺寸与安装边界的把控上，整体机身连同防水外壳的长宽高尺寸控制在适配手持握持的范围内，不会因为加装防护壳导致设备过于笨重影响携带；底部安装座的孔位间距、卡扣尺寸完全匹配行业通用的运动相机安装标准，不需要额外转接配件就可以适配市面上绝大多数的运动相机外接固定装置；镜头部分的突出高度做了精准控制，加装外壳后镜头前端与透明罩的距离保持在安全范围内，既不会因为距离过近蹭到罩体内壁影响成像，也不会因为距离过远导致罩体反光进入镜头产生眩光。考虑到透明亚克力外壳的曲面光学特性，建模过程中对罩体的曲面拔模角度做了反复调整，还原了实体产品上为了避免光学畸变做的曲面优化，虽然这类外观级的建模对于严肃的工业生产级设计来说精度尚有提升空间，但完全可以满足产品展示、渲染效果制作、配件适配验证等场景的使用需求。
