Amarok三人夹轻量化铝制夹持结构设计

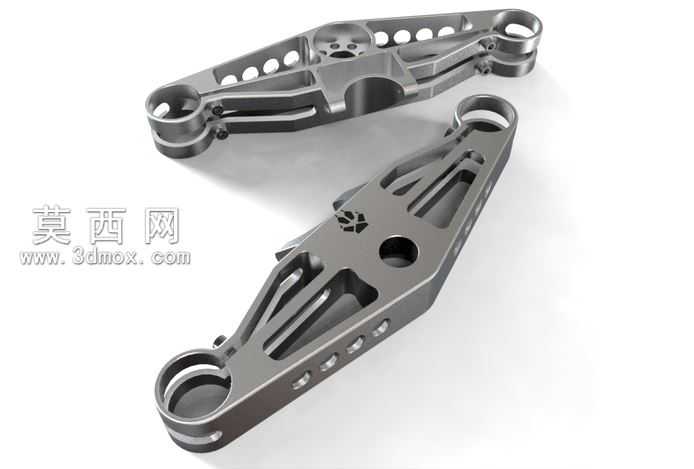

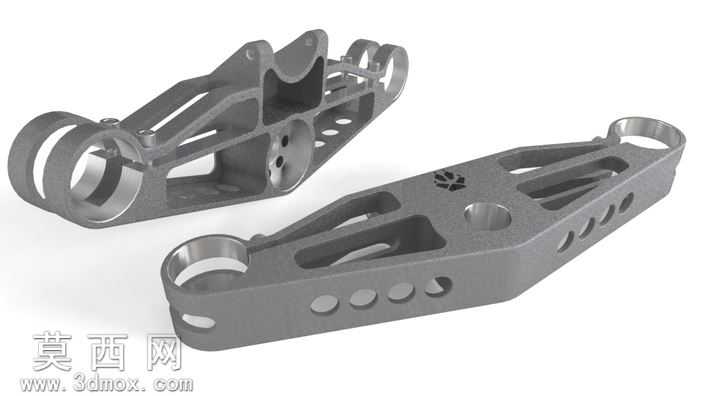

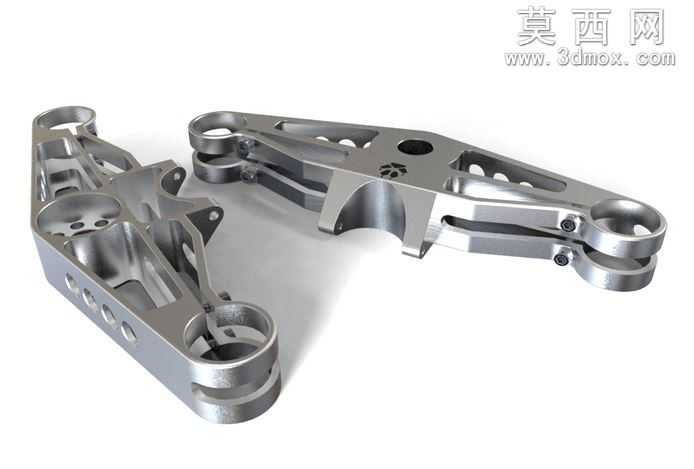

本作品为Amarok三人夹的三维结构设计，整体采用拉丝铝作为加工材质，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工工艺要求，对每一处安装孔位、铰接环位、减重槽结构都做了精准的尺寸约束，确保模型可直接对接数控加工生产流程。渲染阶段采用金属材质物理渲染方案，还原拉丝铝表面的细腻金属纹理与哑光质感，通过多角度布光突出结构的立体轮廓，清晰展现各部分的壁厚变化与镂空设计细节。结构设计上采用对称式双主体布局，两端设置大直径铰接环结构，用于配套销轴实现夹持动作的转动配合，主体表面开设多组长条形减重槽与圆形工艺孔，在保证整体结构刚性的前提下最大化降低零件自重，经测算成品重量约650克，兼顾使用强度与便携性。设计思路围绕夹持类工具的实际使用场景展开，在铰接位置预留了紧固件安装位，可配套标准螺栓实现开合角度的调节与锁止，主体侧面的阵列圆孔既可以作为减重结构，也可作为辅助定位孔适配不同的安装需求，整体结构无冗余设计，所有曲面过渡都做了圆角处理，避免加工与使用过程中出现锐边划伤的问题。建模过程中对零件的拔模角度、加工余量都做了预设，确保模型导出后可直接用于机加工编程，材质参数设置匹配真实6061铝的物理特性，渲染效果可直接用于产品展示与加工前的效果确认，各部分结构的受力路径经过优化，载荷可通过主体的加强筋结构均匀分散，避免长期使用出现结构变形问题。
