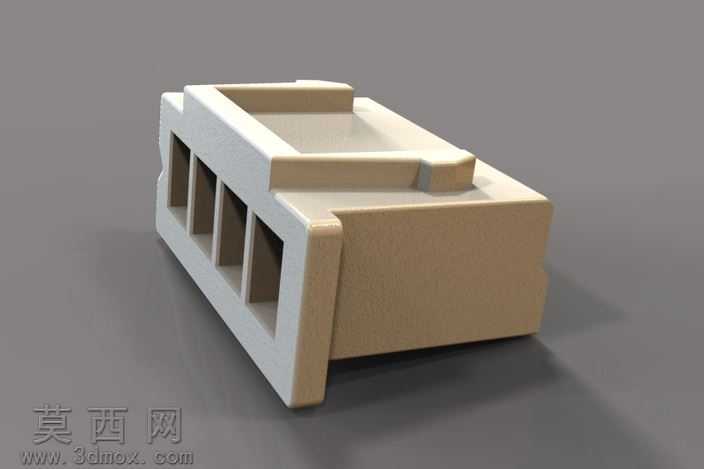

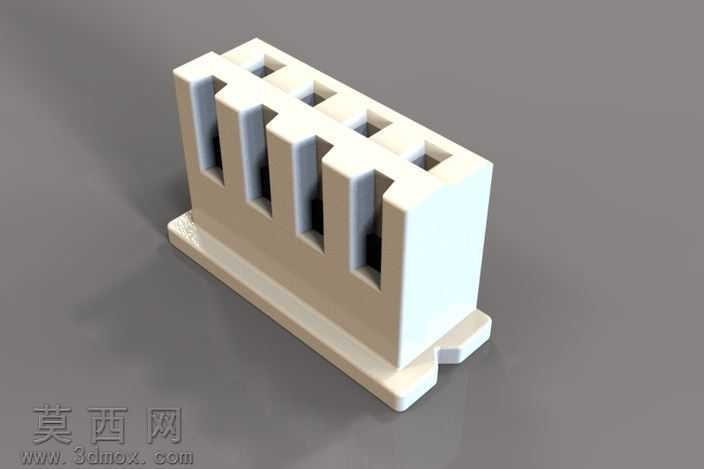

XH型JST四孔接插件连接器三维结构

本模型为XH规格JST系列四孔连接器塑壳结构，建模阶段以实际量产的连接器实物尺寸为基准，先通过草图绘制连接器主体的外轮廓与内部插装腔的截面轮廓，采用拉伸凸台命令生成主体基座的基础实体，再对插装孔位进行精准的切除拉伸操作，严格控制每个孔位的间距、孔径尺寸与实物公差匹配，保证后续插针装配的适配性。建模过程中对连接器的防呆结构做了精细化处理，在主体顶部设计了凸起的防错定位块，避免使用时出现插反的问题，同时对壳体边缘的卡扣结构、导向斜角做了细节还原，导向斜角采用拔模特征处理，模拟实际注塑件的脱模斜度，保证结构符合注塑生产的工艺要求。材质设置阶段，连接器主体选用米白色阻燃尼龙材质，调整材质的漫反射颜色为浅米黄色，添加细微的塑料颗粒纹理提升真实感，材质的粗糙度参数设置为0.6左右，还原哑光工程塑料的表面质感，没有多余的反光效果，符合接插件实际的材质表现。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，勾勒出连接器的主体轮廓与插装孔的内部结构，辅助光源从另一侧补光，消除结构死角的过暗阴影，添加微弱的环境光遮蔽效果，让壳体的拼接缝隙、结构转折处的阴影更自然，提升模型的立体感。结构设计上还原了JST XHP4连接器的典型特征，四个并排的插装腔用于配套对应规格的插针端子，壳体外侧的加强筋结构提升了塑壳的结构强度，避免插拔过程中出现壳体开裂的问题，整体建模过程在SpaceClaim软件中完成，通过快捷键操作提升建模效率，将圆倒角等细节特征放在建模最后阶段处理，避免前期特征过多导致的模型卡顿，所有结构特征均做了参数化关联，方便后续调整孔位数量、外形尺寸来衍生不同规格的同系列连接器模型。
