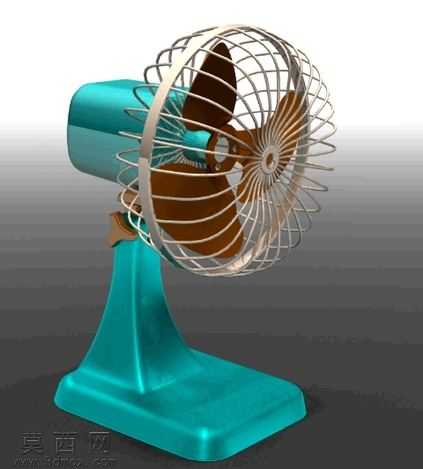

复古桌面台式办公风扇三维设计作品

本作品为桌面办公场景使用的复古风格台式风扇三维设计，建模阶段围绕产品的实际结构逻辑展开，首先完成底座部分的建模，采用流线型收窄的一体化造型设计，从底部宽大的平稳支撑面向上逐步收束，衔接颈部的俯仰调节结构，建模过程中对底座边缘做了圆润的倒角处理，还原老式台扇的温润质感，同时保证结构上的支撑稳定性。机头部分采用圆筒式的电机外壳造型，外壳表面做光滑曲面处理，衔接前侧的网罩固定圈与后侧的电机端盖，结构上预留了扇叶的安装轴位，还原真实台扇的电机装配逻辑。扇叶部分采用三叶片设计，叶片带有符合空气动力学的扭转弧度，建模时精准控制叶片的曲面曲率，保证旋转时可以形成稳定的送风气流，叶片根部与中心轴座做一体化衔接处理，轴座上预留固定孔位，还原真实扇叶的装配结构。网罩部分采用密集的环形金属丝搭配径向支撑筋的结构，建模时通过阵列命令完成环形金属丝的排布，保证每一圈金属丝的间距均匀，径向支撑筋从中心向外辐射，与环形金属丝形成稳固的防护结构，网罩边缘做包边处理，避免金属丝端头外露的安全隐患。俯仰调节结构设置在机头与底座的衔接位置，建模时还原了铰接结构的卡位设计，可实现机头在一定角度范围内的俯仰调整，满足不同高度的送风需求。材质与渲染阶段，底座与电机外壳采用亮面青绿色烤漆材质，调整材质的反射参数与高光光泽度，还原烤漆表面光滑莹润的质感，同时添加细微的漆面颗粒效果，避免材质过于塑料化；扇叶采用棕褐色半透明硬质塑料材质，调整材质的透光率与漫反射参数，还原老式台扇扇叶的复古质感；网罩采用亮面镀铬金属材质，调高材质的反射强度与金属度参数，还原金属网罩的亮泽质感，同时在金属表面添加细微的划痕效果，提升模型的真实感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮产品主体，勾勒出风扇的曲面轮廓，辅助光源补充暗部细节，避免暗部死黑，背景采用渐变灰色背景，突出风扇主体的造型与材质表现，同时设置匹配的摄像机角度，完整展示风扇的正面、侧面结构与整体造型比例。设计过程中重点还原老式台扇的复古质感，同时兼顾结构的合理性，所有部件的装配关系都符合真实台式风扇的生产逻辑，可用于复古小家电的外观展示、结构参考等场景。
