桌面电脑散热风扇精细结构三维设计

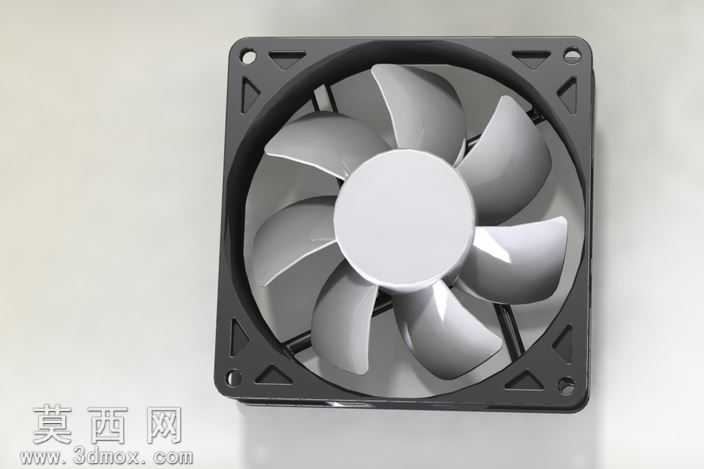

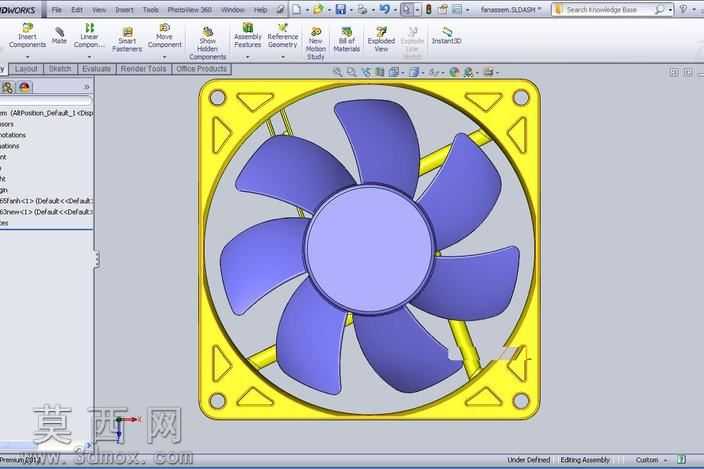

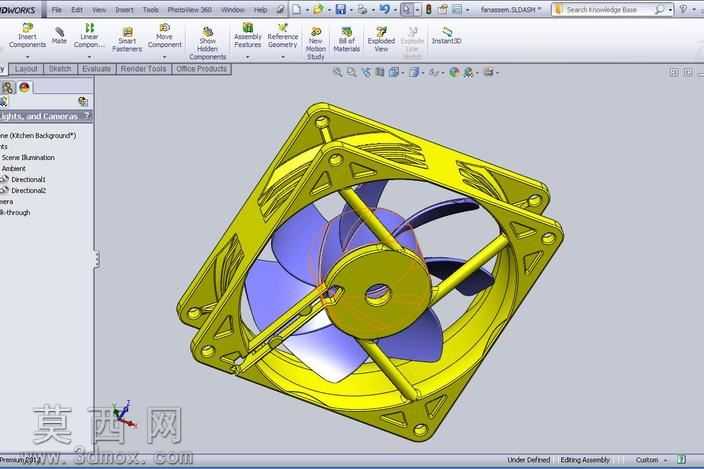

本作品为桌面电脑散热风扇的三维设计成果，采用SolidWorks完成全参数化建模，完整还原了散热风扇的全部结构细节。建模过程中首先从外框结构入手，针对方形安装外框做了精细化的结构处理，外框边角设置了三角形加强筋结构，既提升了外框的结构强度，又能在注塑生产环节减少材料用量、避免成型后出现缩水变形问题，外框四个角预留了标准安装孔位，孔位尺寸匹配常规电脑机箱、CPU散热器的安装规格，具备实际生产参考价值。外框内部的支撑辐条采用流线型截面设计，在保证连接强度的前提下，尽可能降低辐条对气流的阻挡作用，减少风阻带来的噪音与风量损失。扇叶部分采用七叶后掠式曲面设计，建模时通过曲面放样、曲面剪裁等命令完成扇叶曲面的构建，每一片扇叶的曲面弧度都经过反复调整，确保扇叶旋转时可以产生稳定的轴向气流，同时优化扇叶前缘与后缘的厚度过渡，降低扇叶切割空气产生的紊流噪音。中心轮毂部分做了轴孔与电机安装位的结构预留，轴孔尺寸适配标准风扇电机的输出轴，轮毂与扇叶的连接位置做了圆角过渡处理，避免应力集中导致扇叶长期旋转出现断裂问题。材质设定上，外框与扇叶均采用ABS工程塑料材质，渲染时赋予哑光硬质塑料质感，还原真实塑料风扇的视觉效果，中心电机位置赋予金属质感，区分不同部件的材质差异。整体装配过程严格按照实际风扇的装配逻辑完成，所有部件之间无干涉问题，各结构的配合间隙符合注塑件的生产公差要求，既可以作为散热结构设计的参考案例，也可用于电脑散热相关的演示、教学场景，模型结构完整，细节丰富，可直接导出用于结构验证、3D打印原型制作等用途。
