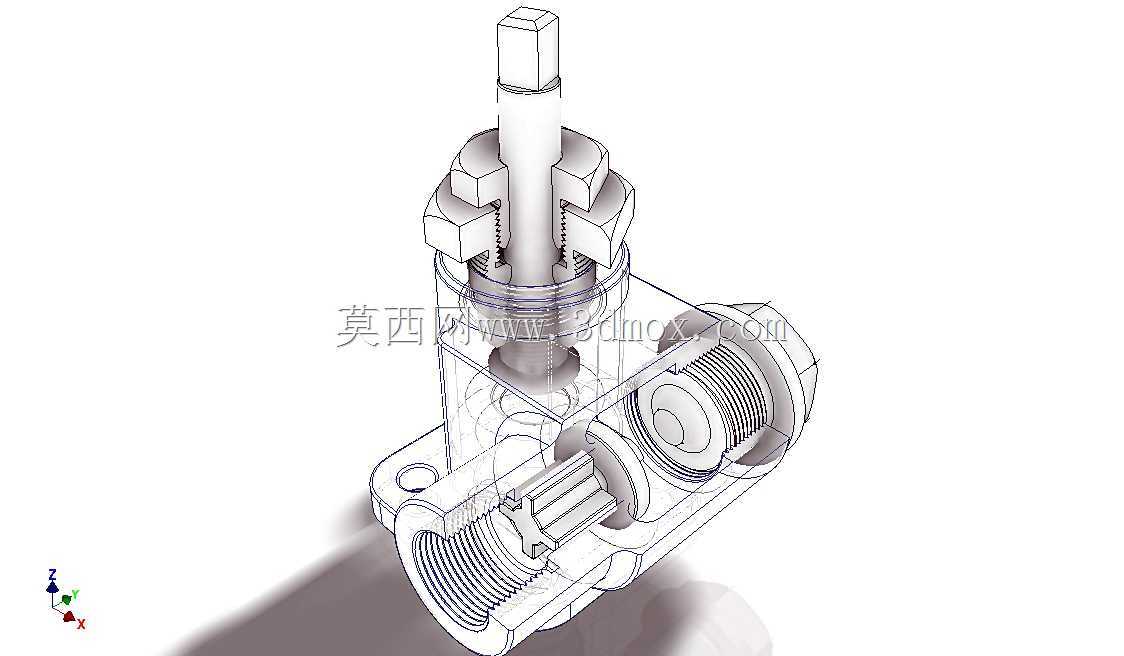

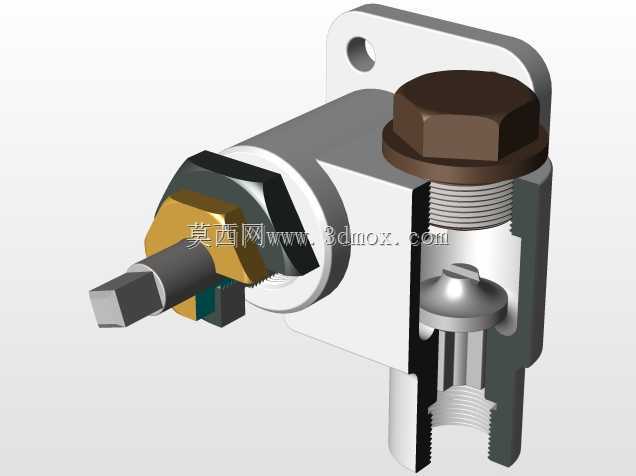

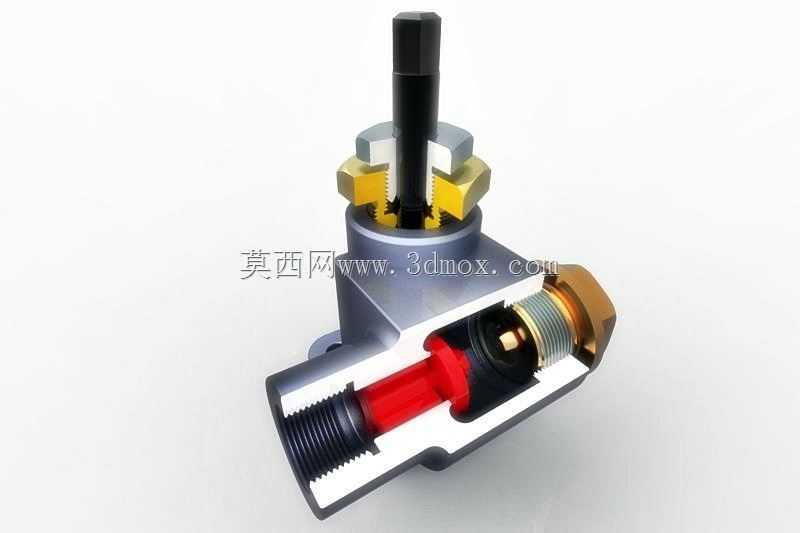

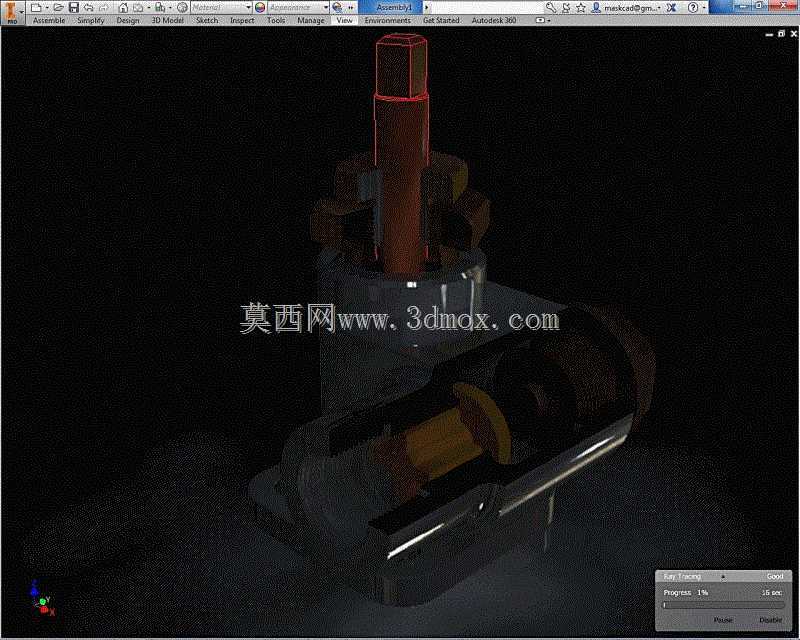

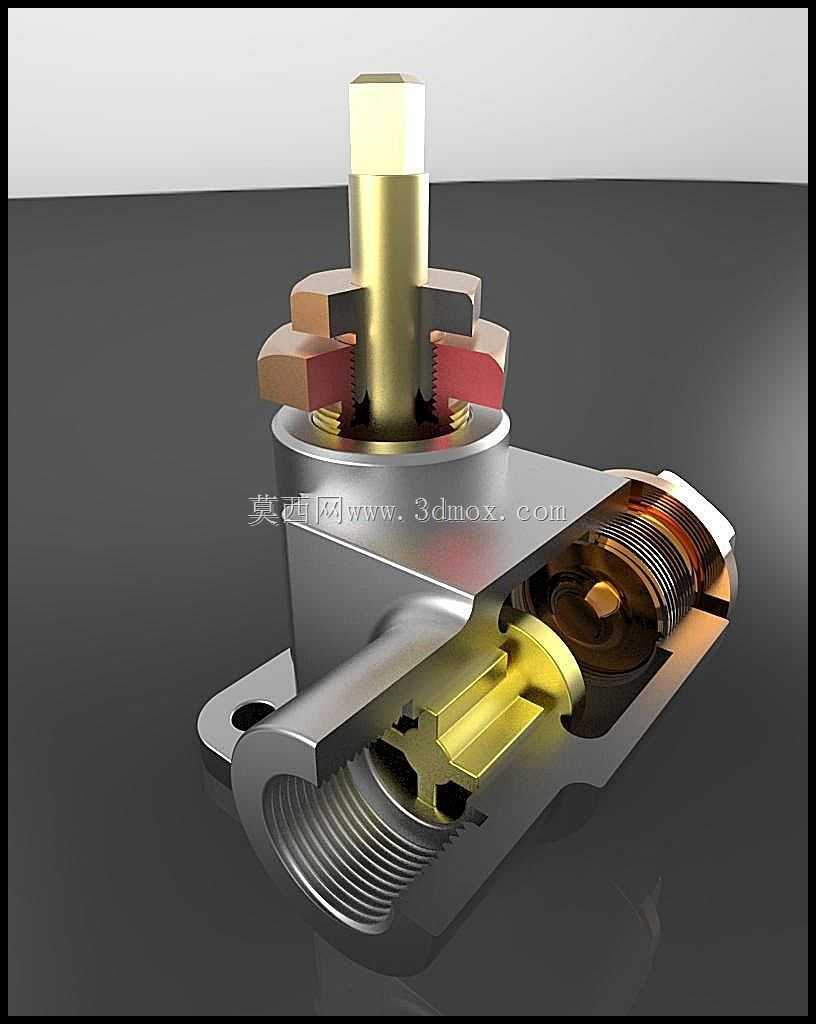

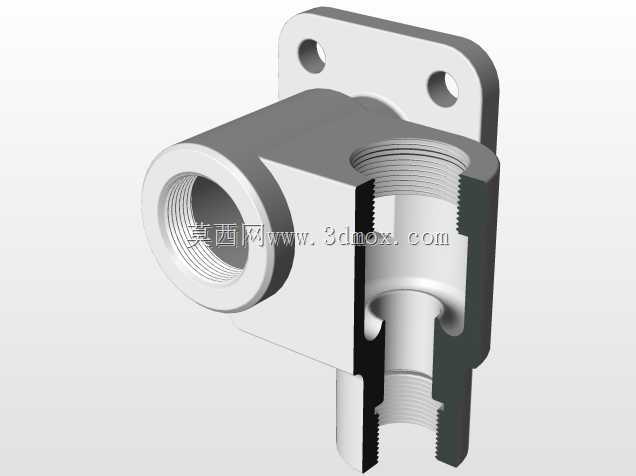

内螺纹连接直通式单向止回阀结构

这款止回阀主要应用在民用供水、暖通循环、小型工业流体输送、气动控制管路等场景中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的设备叶轮反转、管路泄压、介质回流污染等问题，是流体输送系统中保障管路运行安全的基础阀件。从功能特性来看，该阀采用升降式止回结构，内部阀芯依靠介质流动的推力自动开启，当介质出现反向流动趋势时，阀芯会在介质压力与自身重力的共同作用下快速回落，贴合阀座密封面实现截断，整个启闭过程无需额外人工操作或电控驱动，完全依靠管路介质的压力变化自动完成动作，响应速度快，密封可靠性强，能够有效阻断反向介质通路。在设计思路上，这款阀采用直通式阀体布局，介质进出通道处于同一轴线上，流道设计平滑顺畅，尽可能降低介质流经阀体时的阻力损失，减少管路系统的压力损耗；阀体两端采用标准内螺纹连接接口，适配常规公称通径的金属管路、塑料管路的螺纹连接需求，安装时无需额外焊接或法兰对接，仅需配合生料带等密封辅料即可完成装配，适配狭小安装空间的管路布设需求。上部的阀杆结构既可以对阀芯的升降行程起到导向限位作用，避免阀芯在启闭过程中出现偏斜卡滞，也预留了手动检修操作的空间，日常维护时无需将整个阀体从管路上拆下，即可对内部阀芯、密封件进行检查更换。从安装边界来看，这款阀整体结构紧凑，横向安装长度适配常规管路的预留间距，上部操作结构的凸起高度控制在合理范围，不会占用过多垂直方向的安装空间，安装时需严格按照阀体上标注的介质流向标识布设，优先选择水平管段安装，保证阀芯升降动作不受重力偏移影响，也可根据管路实际布局适配垂直向上流动的管段安装场景。内部密封面采用耐磨耐腐的金属贴合结构，能够适配水、低压气体、轻度腐蚀性流体等多种介质的输送需求，长期使用过程中密封面磨损均匀，使用寿命长，日常运维成本低，能够在常温常压的常规管路工况下长期稳定运行，为管路系统的单向流动管控提供可靠的结构支撑。
