两片式内螺纹手动球阀剖视结构设计

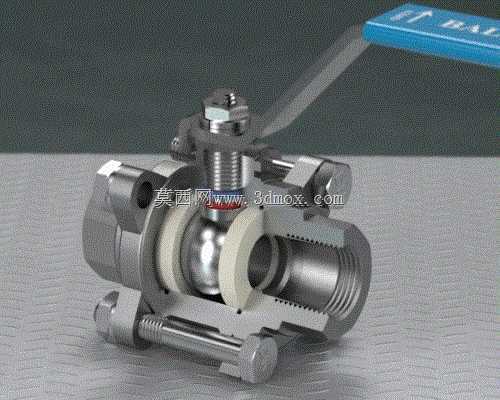

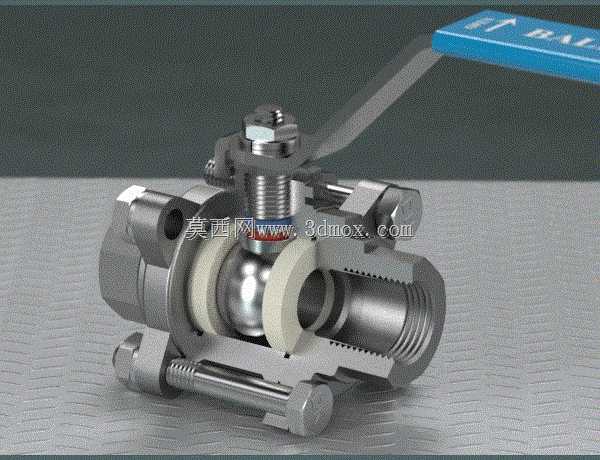

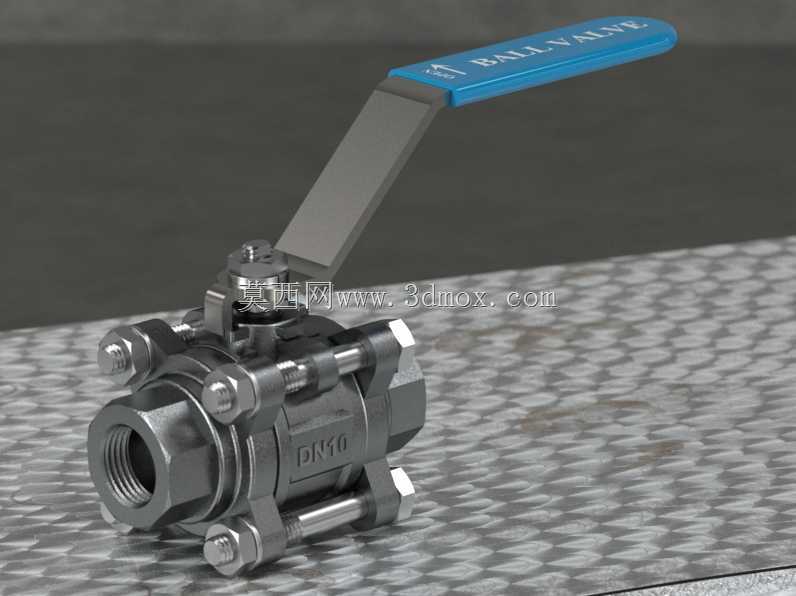

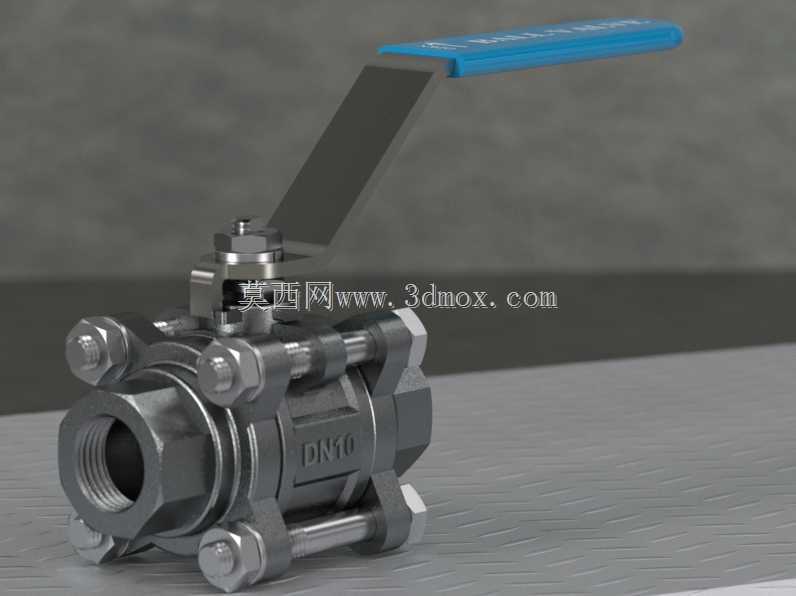

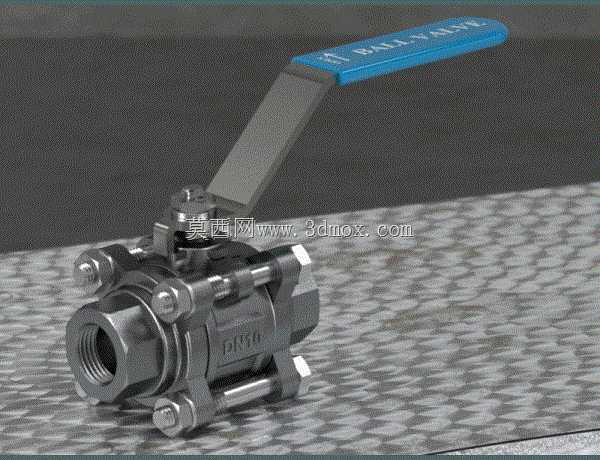

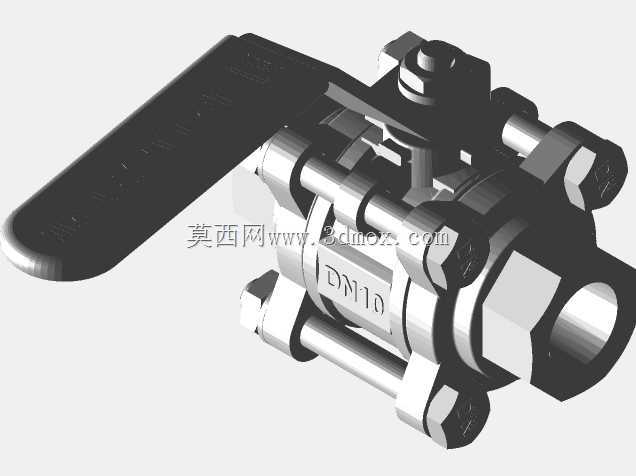

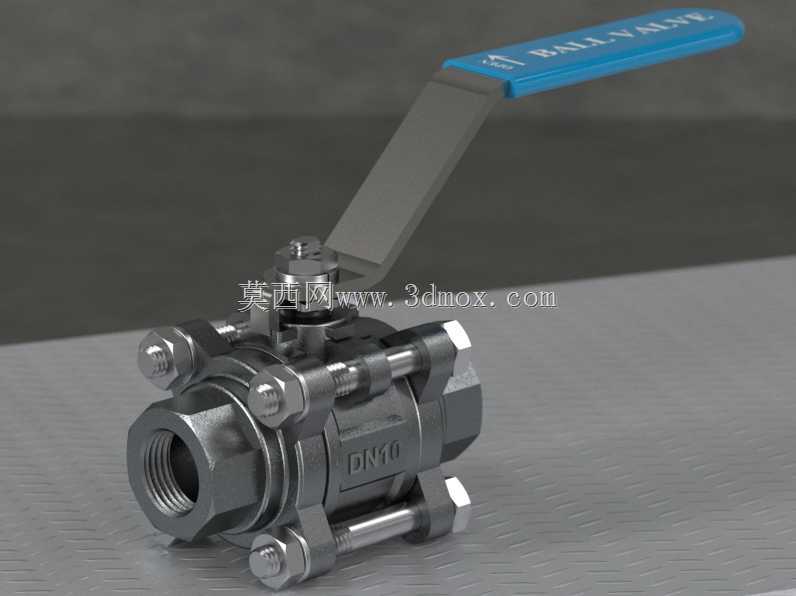

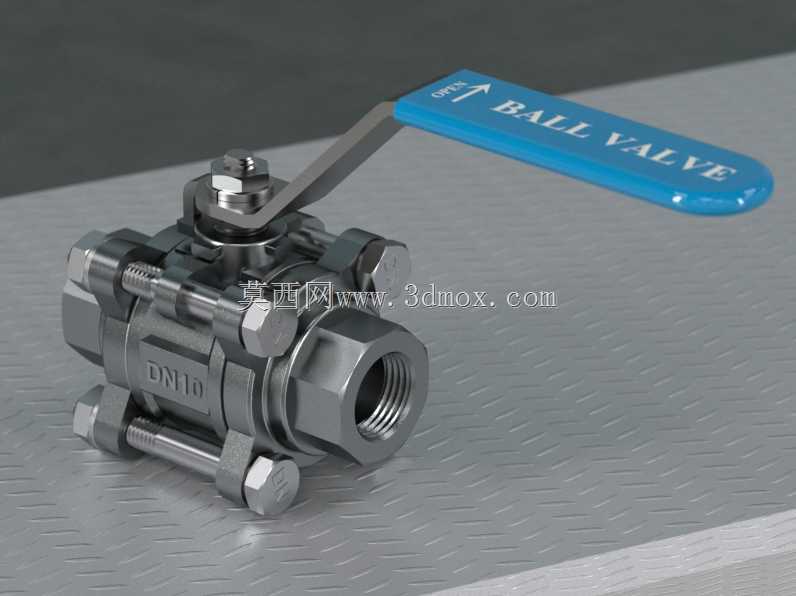

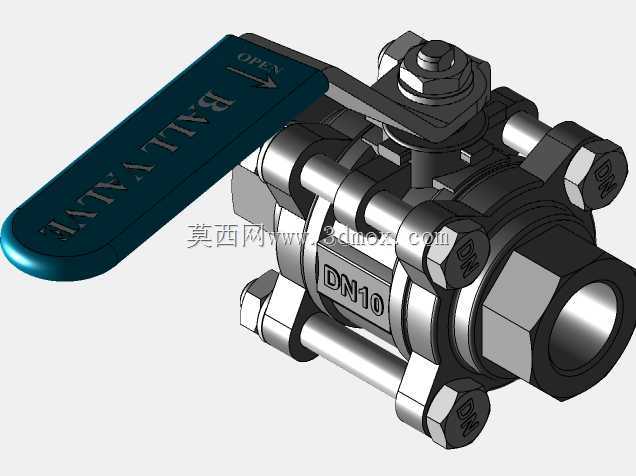

这款手动球阀主要应用于民用给排水、暖通空调、小型化工输送、气动液压管路等场景，作为管路通断控制的核心元件，承担介质截断、导通的基础功能，适配水、轻质油品、低压气体、弱腐蚀性流体等多种常见输送介质，在民用家装管路、小型工业设备配套、车间压缩空气支路、消防供水支管等场景中有着极高的使用占比，是流体管路系统中应用最广泛的阀类产品之一。从功能特性来看，该球阀采用浮动球密封结构，球体与阀杆采用防脱出设计，手柄扳动90度即可完成全开或全关操作，操作力矩小、启闭响应快，全开状态下流道与管路通径近乎一致，介质流动阻力极低，不会产生明显的压降与紊流，同时密封副采用软质密封件贴合球面，密封性能可靠，低压工况下也能实现零泄漏截断，满足多数管路的截断密封要求。从设计思路来看，这款产品采用两片式阀体结构，通过两侧螺栓将左右阀体锁紧固定，相比一体式阀体更便于内部密封件、球体的拆装维护，降低后期运维成本；阀体两端采用内螺纹连接结构，无需额外焊接法兰，安装时直接与对应规格的外螺纹管路旋合即可，适配小通径管路的快速安装需求；阀杆部位设置多级密封结构，避免介质从阀杆配合间隙向外渗漏，同时手柄采用加长扁柄设计，扳动时力臂更长，操作人员无需借助额外工具即可轻松完成启闭操作，手柄表面设置防滑结构与状态标识，可直观判断阀门当前的启闭状态，避免误操作。从安装边界与尺寸适配来看，该款球阀为小通径手动阀，整体结构紧凑，轴向安装长度较短，安装时仅需预留手柄扳动所需的90度转动空间即可，无需额外预留过大的操作检修空间，适配安装空间局促的支路管路场景；阀体连接螺纹为标准管螺纹规格，可与同标准的管路接头直接适配，无需定制转换接头，安装容错率高；整体结构无突出的尖锐边角，安装后不会对周边管路、操作人员造成剐蹭风险，适配家装、设备内部等对安装安全性有要求的场景。产品的剖视结构清晰展现了内部球体、密封座、阀杆、锁紧螺栓的配合关系，可作为阀件选型、管路设计、阀件拆装教学的直观参考，帮助设计人员快速理解两片式球阀的内部构造与装配逻辑，在进行管路布局设计时可准确预留安装空间、匹配对应连接规格，也可作为五金阀件设计的参考蓝本，优化同类阀件的结构紧凑性与操作便利性。
