轻量化钢管结构双座越野小车底盘

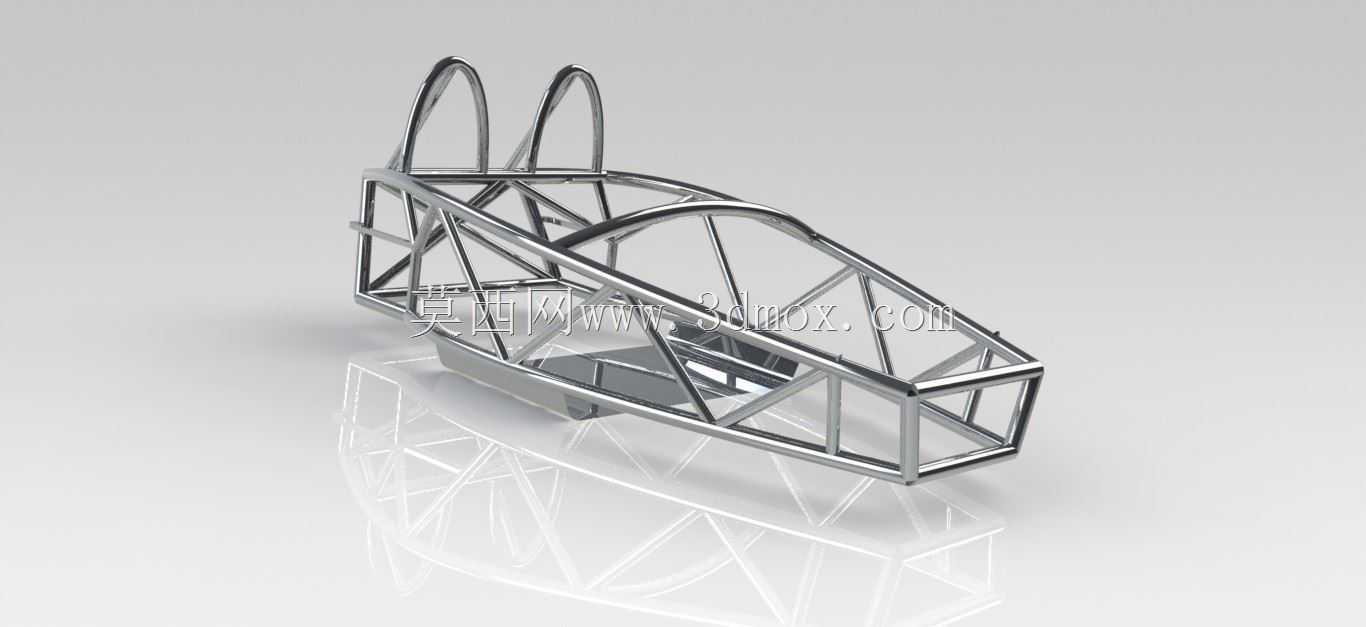

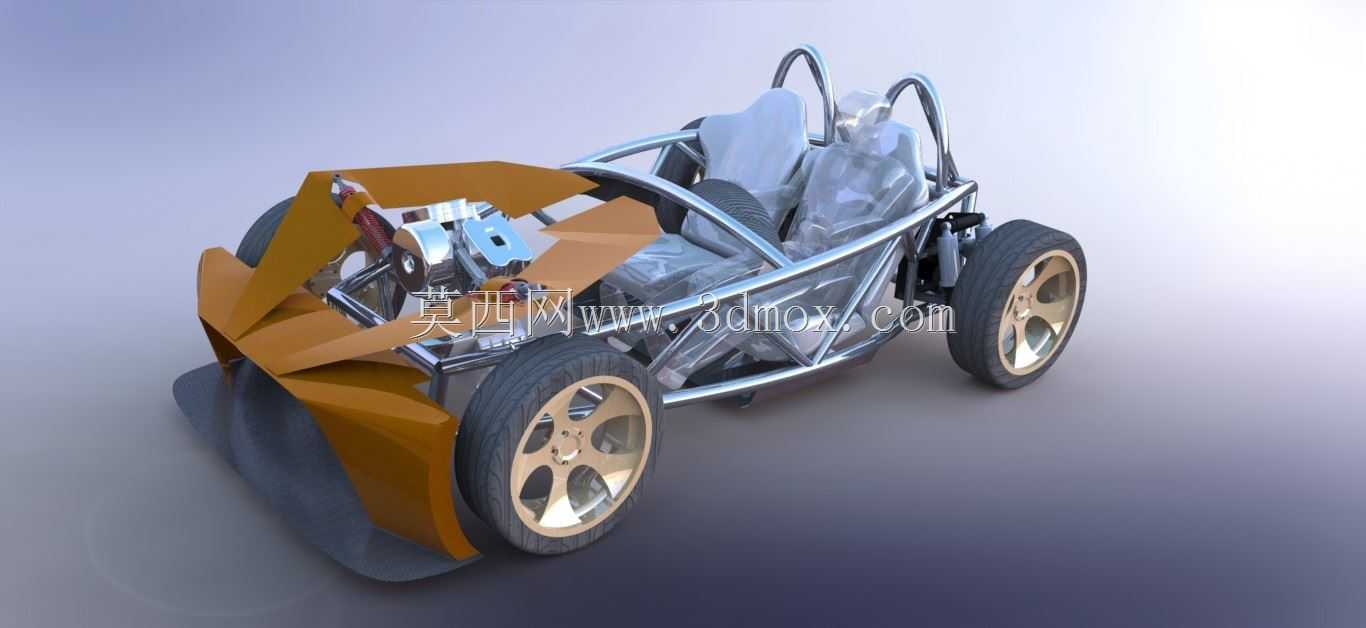

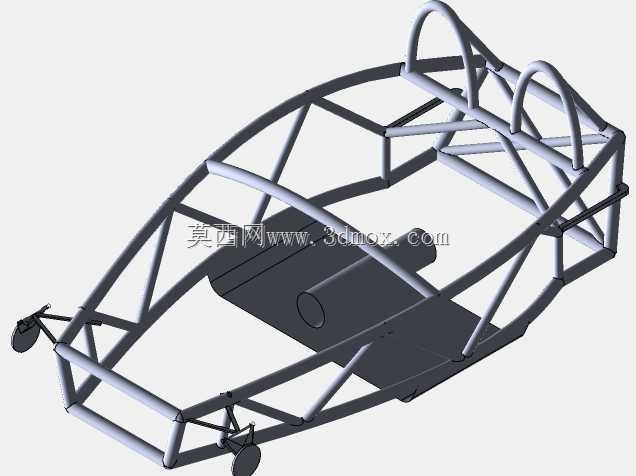

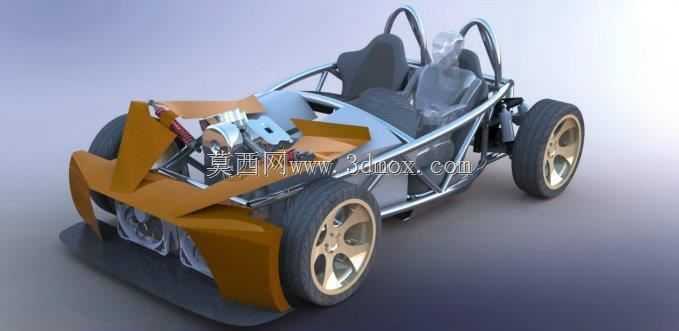

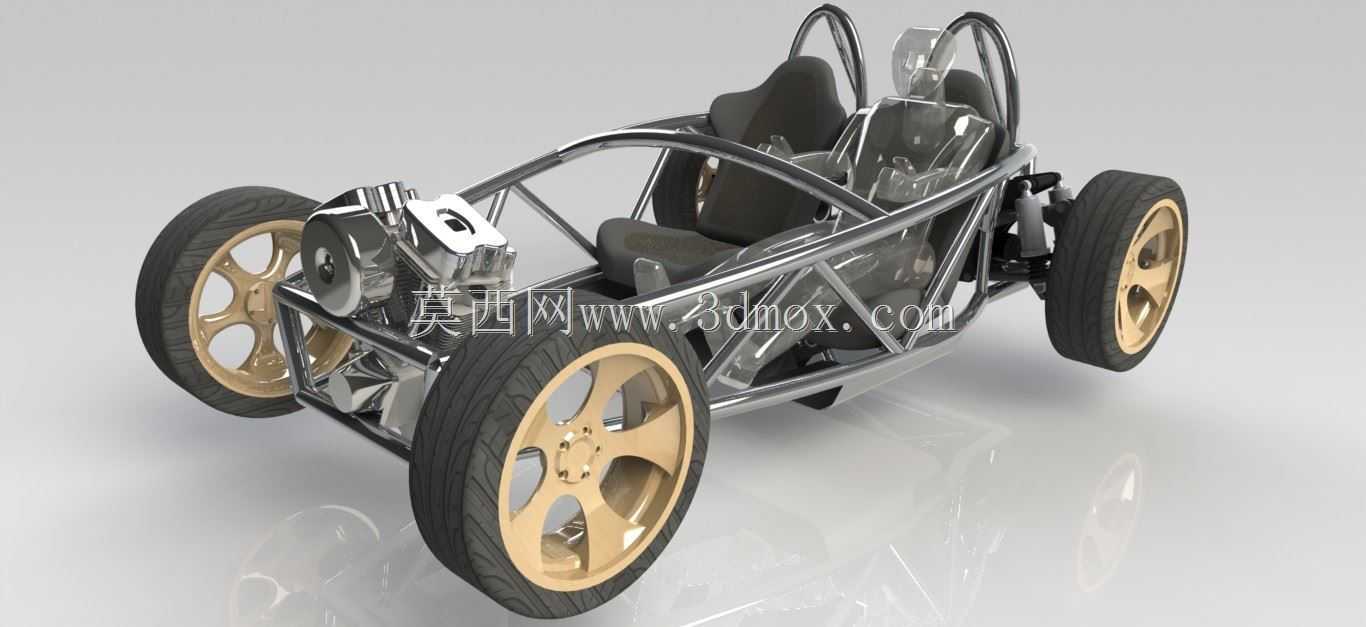

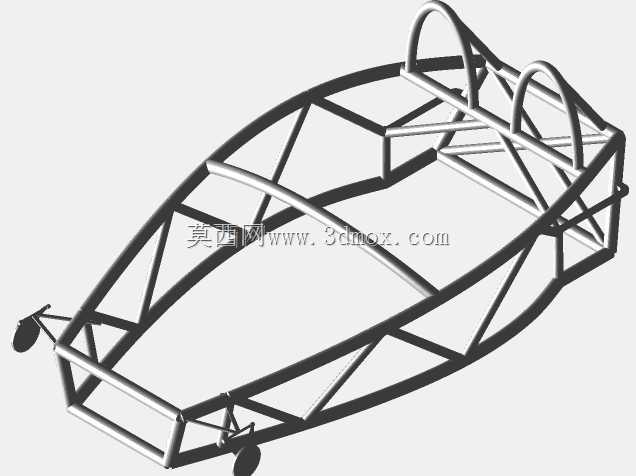

该款小车底盘采用外露式钢管桁架结构设计，主要面向小型越野休闲车、场地竞技卡丁车以及短途非道路代步车辆的开发场景，可直接作为整车核心承载基体完成后续外覆盖件、电控系统与操控部件的加装，适配非铺装路面行驶、户外休闲穿越、场地驾驶体验等多种使用场景，能够为上层车体结构提供稳定可靠的承载支撑。从实际用途来看，该底盘整合了车辆行驶所需的全部核心机械模块，无需额外搭建承载框架即可完成整车组装，既可以用于小型特种作业车辆的改装基底，也可作为高校车辆工程专业教学演示、学生创新赛车项目的开发基础，能够覆盖从民用休闲到教学研发的多维度使用需求。在功能特性层面，底盘采用前后双叉臂独立悬架配置，预留了螺旋弹簧与减震器的安装点位，可根据使用场景调整悬架行程与阻尼参数，兼顾铺装路面的行驶稳定性与非铺装路面的通过性能；动力单元采用前置后驱的布局形式，预留了发动机、传动半轴与差速器的安装接口，可适配小排量内燃动力或者轮毂电机驱动方案，传动路径短、传动效率高，能够满足轻量化小车的动力输出需求；转向系统采用齿轮齿条式转向结构，转向拉杆与前轮羊角的连接点位经过优化，转向虚位小、操控响应直接，符合小型运动车辆的操控特性。设计思路上，整体采用等强度钢管空间桁架结构，在乘员舱区域形成环形受力框架，能够在碰撞时有效分散冲击力，保护驾乘人员安全；车架管材的排布充分考虑了各部件的安装边界，座椅安装位、动力固定位、悬架连接位均采用加厚管材补强，避免长期受力出现结构变形；前轮轮距与后轮轮距经过匹配设计，整车重心控制在车架中部偏低位置，能够有效提升过弯时的侧倾稳定性，减少高速行驶的翻车风险。外形尺寸与安装边界方面，该底盘整体宽度控制在1.6米以内，轴距约2.3米，整体长度不超过3米，属于小型车辆底盘范畴，能够适配双座驾乘空间布局；车架底部预留了180毫米以上的最小离地间隙，能够满足非铺装路面的通过需求；各部件安装点位均预留了标准连接接口，发动机安装位可适配横置小排量动力单元，座椅安装位可适配通用型赛车座椅或者民用代步车座椅，轮拱区域预留了足够的轮胎跳动空间，可适配15到17英寸的越野轮胎，不会在悬架极限压缩时出现轮胎与车架干涉的问题。车架前部预留了防撞结构安装位，可加装前防撞杠与散热模块，后部预留了油箱或者电池组的安装空间，能够根据不同的动力形式灵活调整配置，整体结构模块化程度高，改装拓展性强。
