V12汽车发动机内部结构三维建模作品

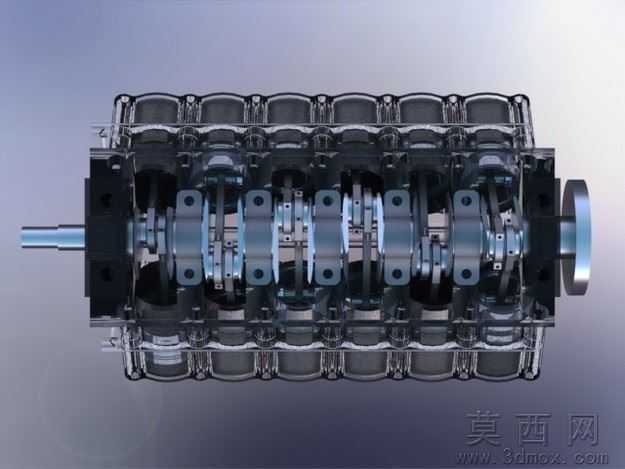

本作品为V型12缸内燃机的完整三维结构建模，建模过程遵循真实车用V12发动机的机械设计逻辑，采用自底向上的装配建模思路完成整体搭建。首先完成核心运动构件的参数化建模：针对曲轴部件，严格按照V12发动机的点火间隔角与曲柄销相位差设计曲柄排布，保证12个气缸的做功行程均匀错开，实现动力输出的平顺性，建模时还原了曲轴主轴颈、曲柄销、平衡块的曲面过渡特征，对油道开孔位置做了精准还原，保证结构符合真实润滑回路的设计逻辑。针对活塞连杆组件，按照缸径行程参数绘制活塞外轮廓，还原活塞环槽、活塞销座的细节结构，连杆建模时区分了连杆大头、杆身、小头的结构特征，杆身采用符合力学性能的变截面设计，大头的分体式结构、连杆轴承盖的定位特征都做了精细化还原。完成核心运动件后，进行气缸体与气缸盖的建模，V型夹角两侧各排布6个气缸，建模时还原了缸体内部的冷却水套空腔、主轴承座安装位、油道通路结构，缸盖部分还原了进排气道的走向、气门安装座、燃烧室的半球形曲面结构，保证进排气结构的合理性。外围构件部分，依次完成正时传动机构、气门配气机构、前后端盖、油底壳、飞轮输出端、前端皮带轮安装位的建模，所有装配部件都添加了符合真实机械装配的配合约束，运动构件之间预留了合理的工作间隙，避免运动干涉。材质与渲染阶段，针对不同部件匹配对应材质：曲轴、连杆等运动受力部件赋予锻钢材质，调整金属粗糙度与反光参数体现锻造金属的质感；缸体、缸盖等壳体部件赋予铸铁或铸铝材质，还原铸造表面的细微颗粒质感；轴承衬套、密封件等部件赋予铜合金、橡胶材质，通过材质差异清晰区分不同功能的构件。渲染时采用半透明剖切视角展示内部结构，将外层缸盖罩等部件做半透明处理，清晰展现内部曲柄连杆机构的排布逻辑，灯光布置采用多光源多角度打光，突出金属部件的轮廓层次与结构细节，让观看者可以直观理解V12发动机的动力传递路径与各部件的装配关系，整个建模过程严格遵循机械设计规范，所有结构参数都参考量产V12发动机的设计标准，既保证了外观的还原度，也保证了内部结构的机械合理性，可作为内燃机结构学习、机械原理演示的数字化参考模型。
