卡特发动机油路连接排插结构设计

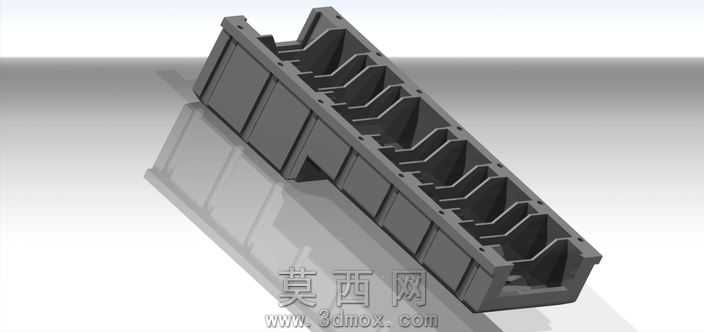

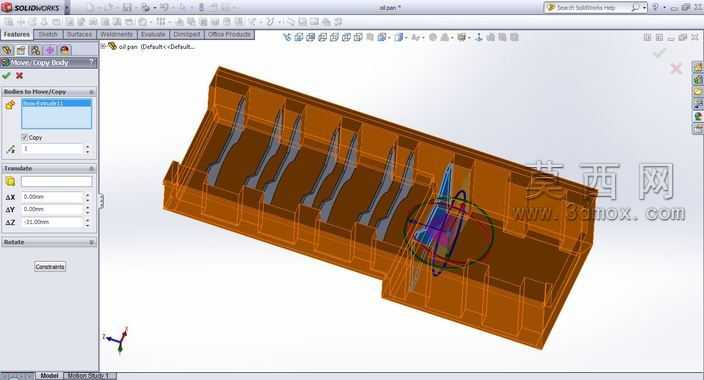

本模型为卡特发动机配套的油路连接排插结构，采用SolidWorks三维建模软件完成全参数化设计，建模过程中首先依据油路系统的装配尺寸要求，绘制排插基座的二维轮廓草图，通过拉伸凸台命令生成基座的基础实体，再对基座内部的油路通道进行切除拉伸操作，精准控制每一条油路的孔径与走向，确保油路流通的顺畅性与密封性。模型中每一个插针式油路接头都单独建模，通过阵列命令完成等距排布，保证相邻接头的间距符合发动机油路的装配公差要求，避免安装时出现干涉问题。材质设定上，基座部分选用耐油耐高温的工程塑料材质，渲染时赋予半透明的橙棕色材质效果，既可以直观展示内部油路的布局走向，也能模拟实际工程塑料的质感；油路接头部分选用金属材质，赋予银灰色金属光泽，区分不同部件的材质属性。结构设计上，排插基座设置有定位卡槽与限位凸台，能够与发动机上的对应安装位快速卡合定位，减少装配时的对位调整时间，接头端部设计有密封锥面，与对接管路连接时可实现无额外密封件的硬密封效果，降低油路渗漏的风险。设计过程中充分考虑了卡特发动机的工作工况，针对油路工作时的振动、温度变化等因素，在基座的边角位置做了圆角过渡处理，减少应力集中点，提升部件的结构强度与使用寿命，同时对整体壁厚做了均匀化处理，避免注塑生产时出现缩痕、变形等工艺缺陷。模型完成后通过软件的干涉检查功能，验证了所有部件之间无装配干涉，运动仿真模块模拟了排插的插拔过程，确认插拔行程与卡合力度符合操作要求，整体结构紧凑，集成度高，能够满足卡特发动机油路系统的多路快速连接需求，减少管路布置的杂乱程度，提升发动机整体的装配效率与后期维护便利性。
