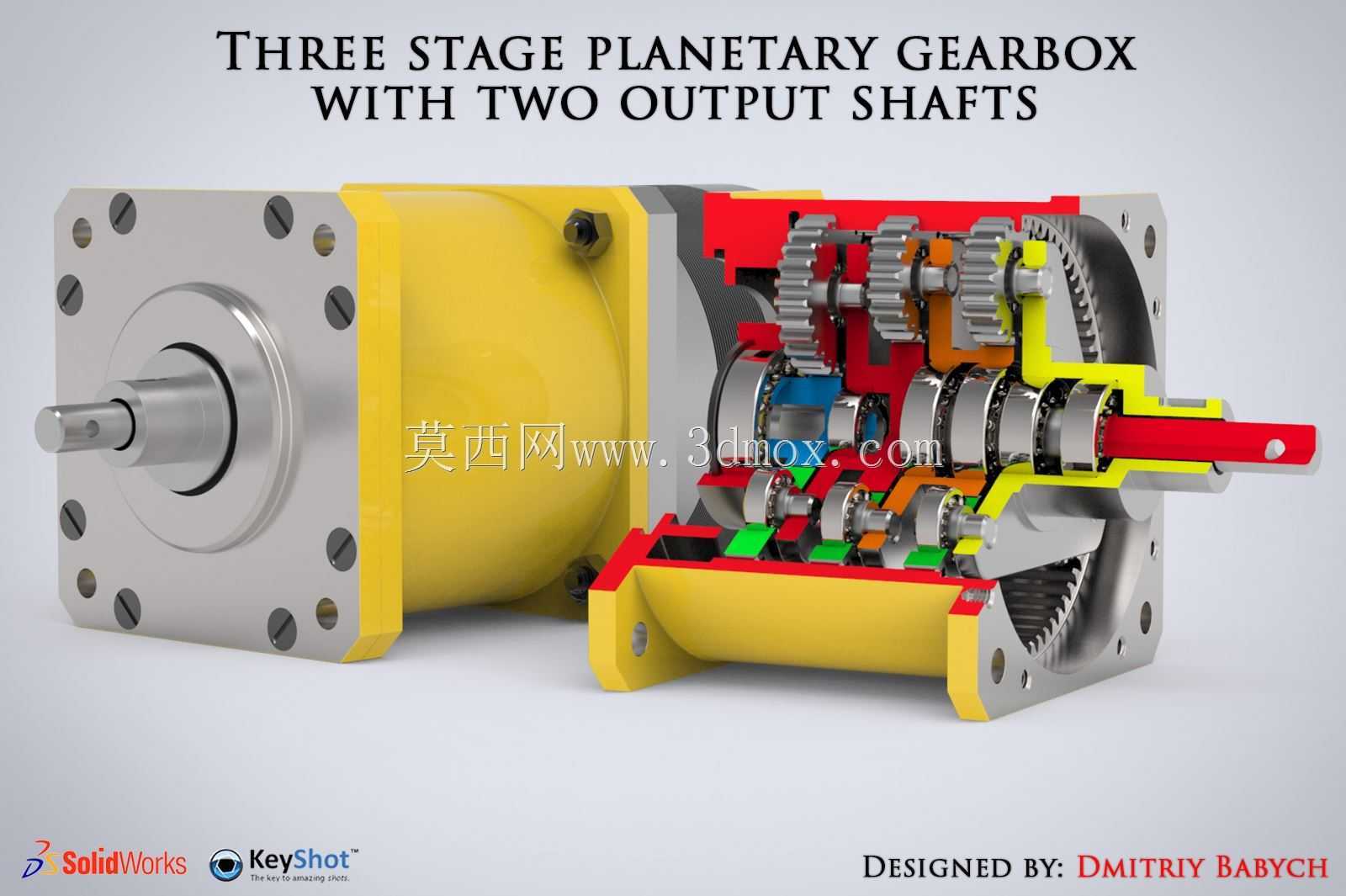

双输出轴三级行星齿轮传动结构设计

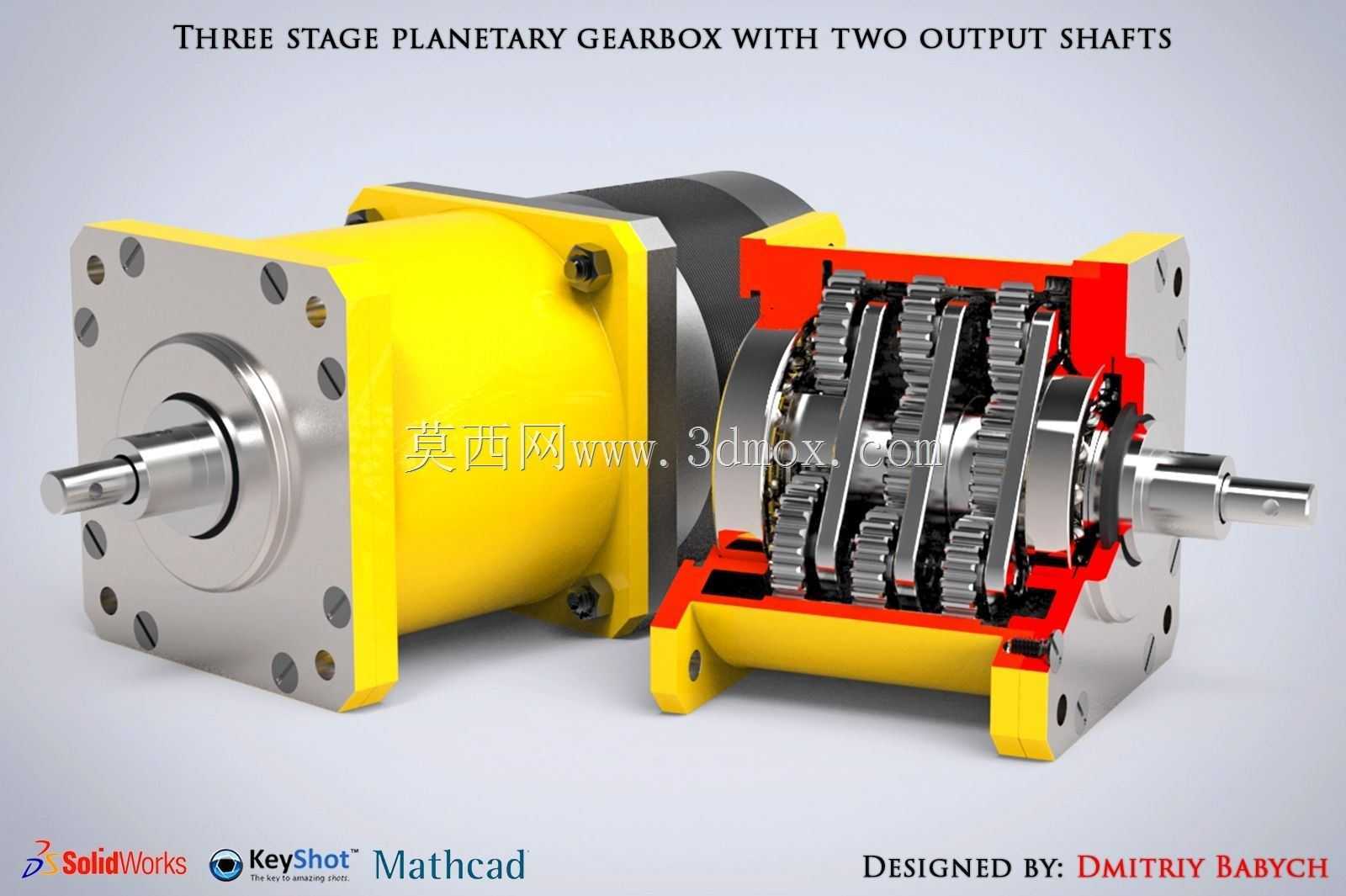

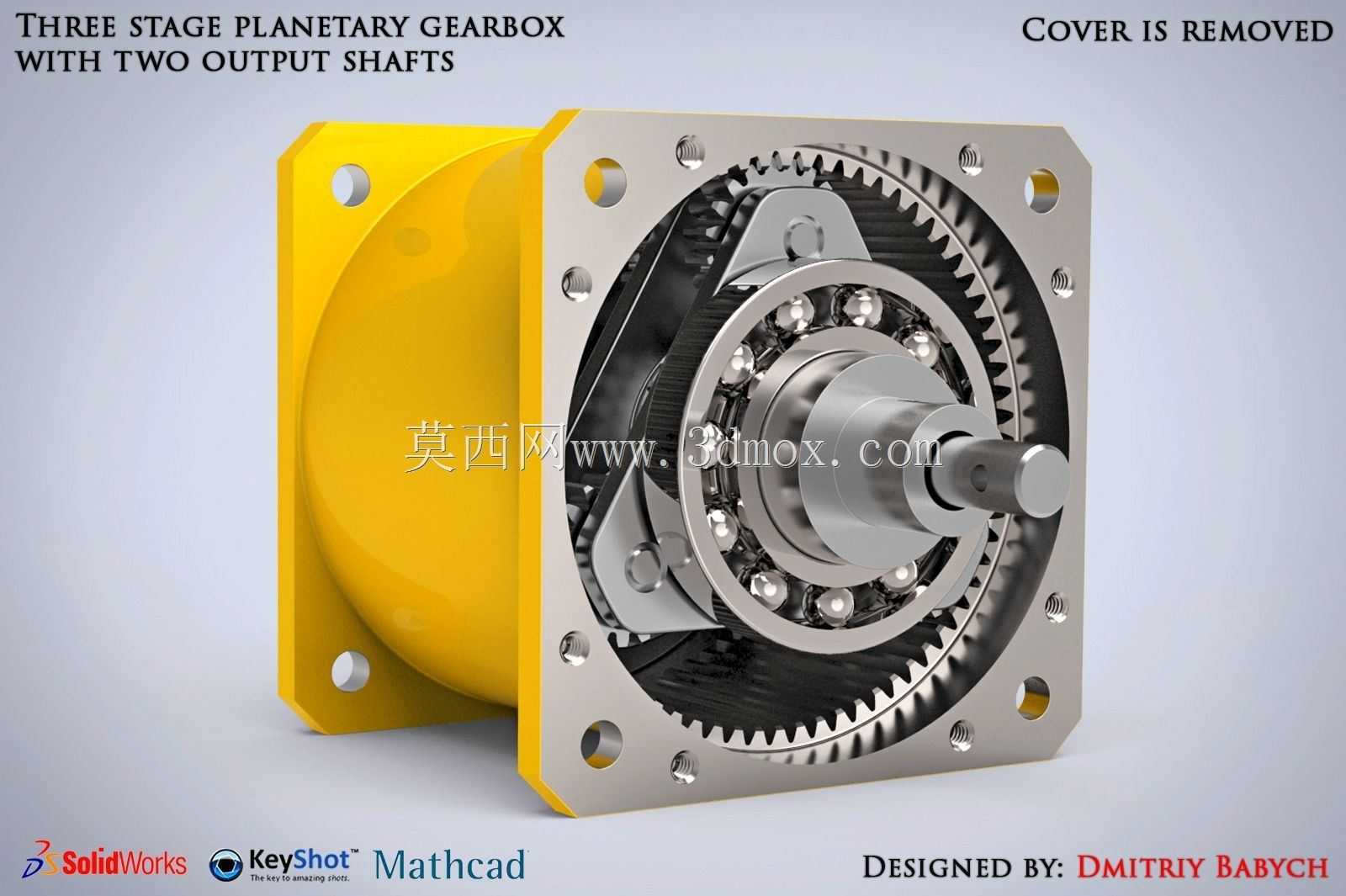

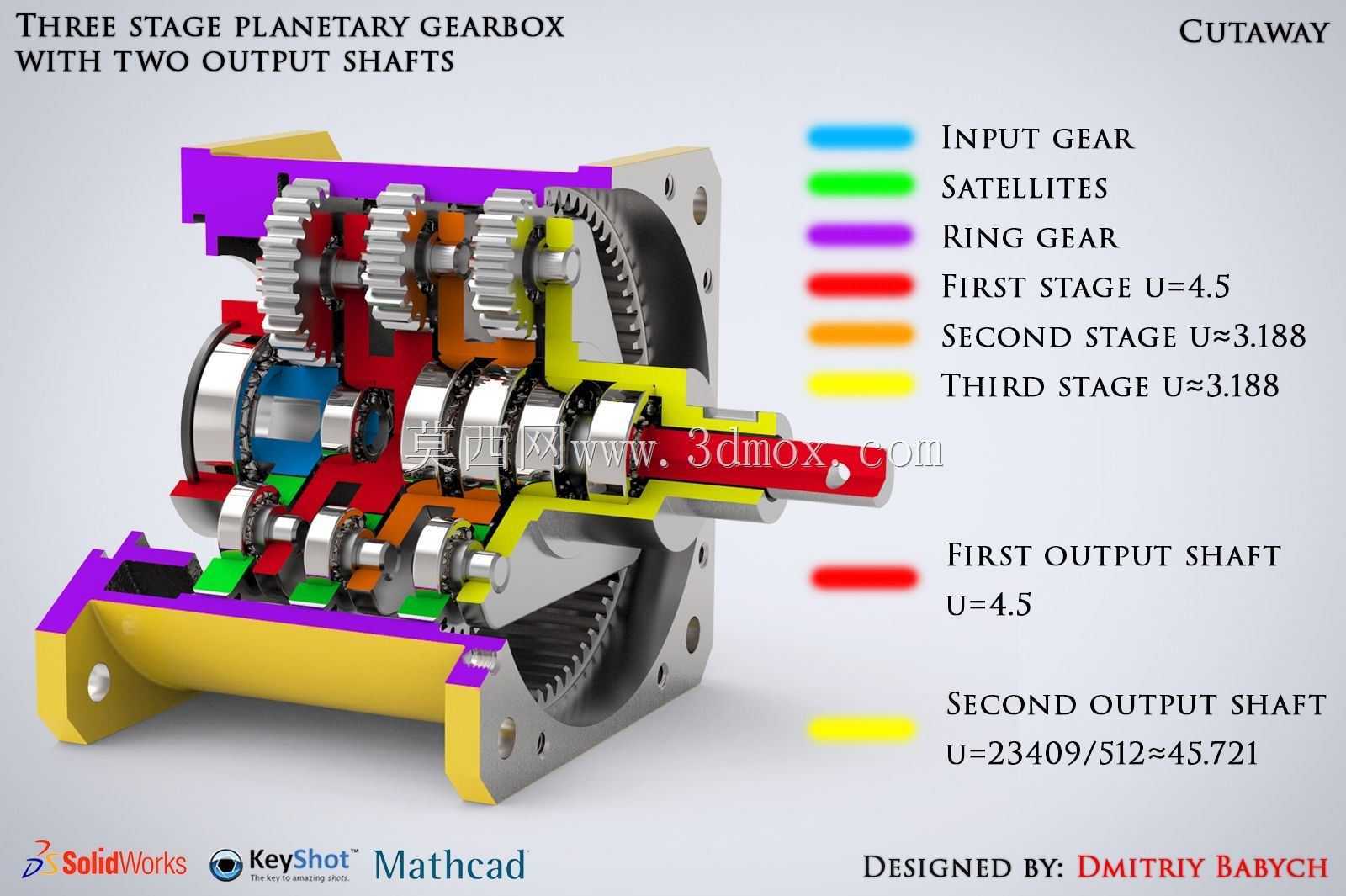

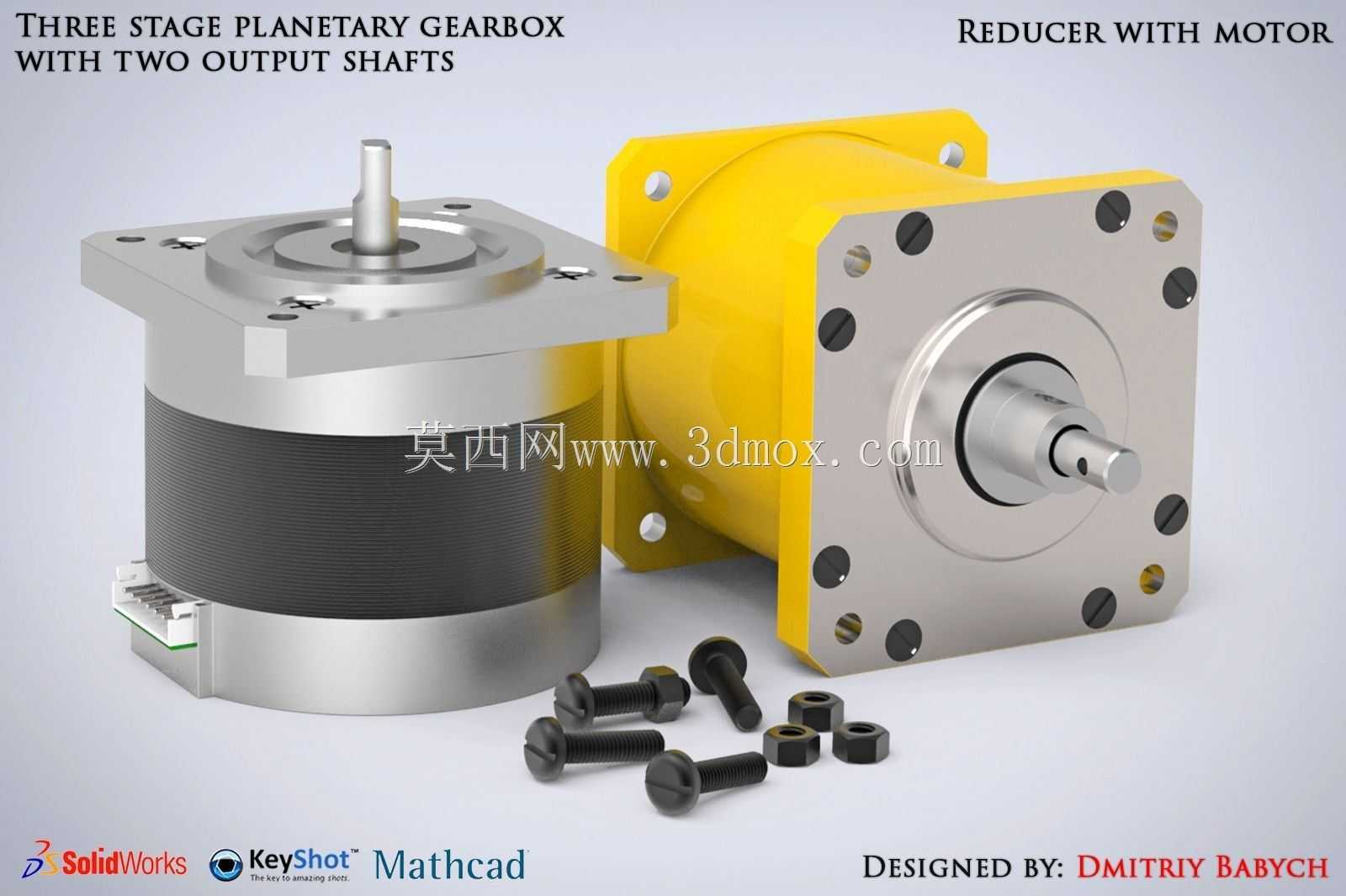

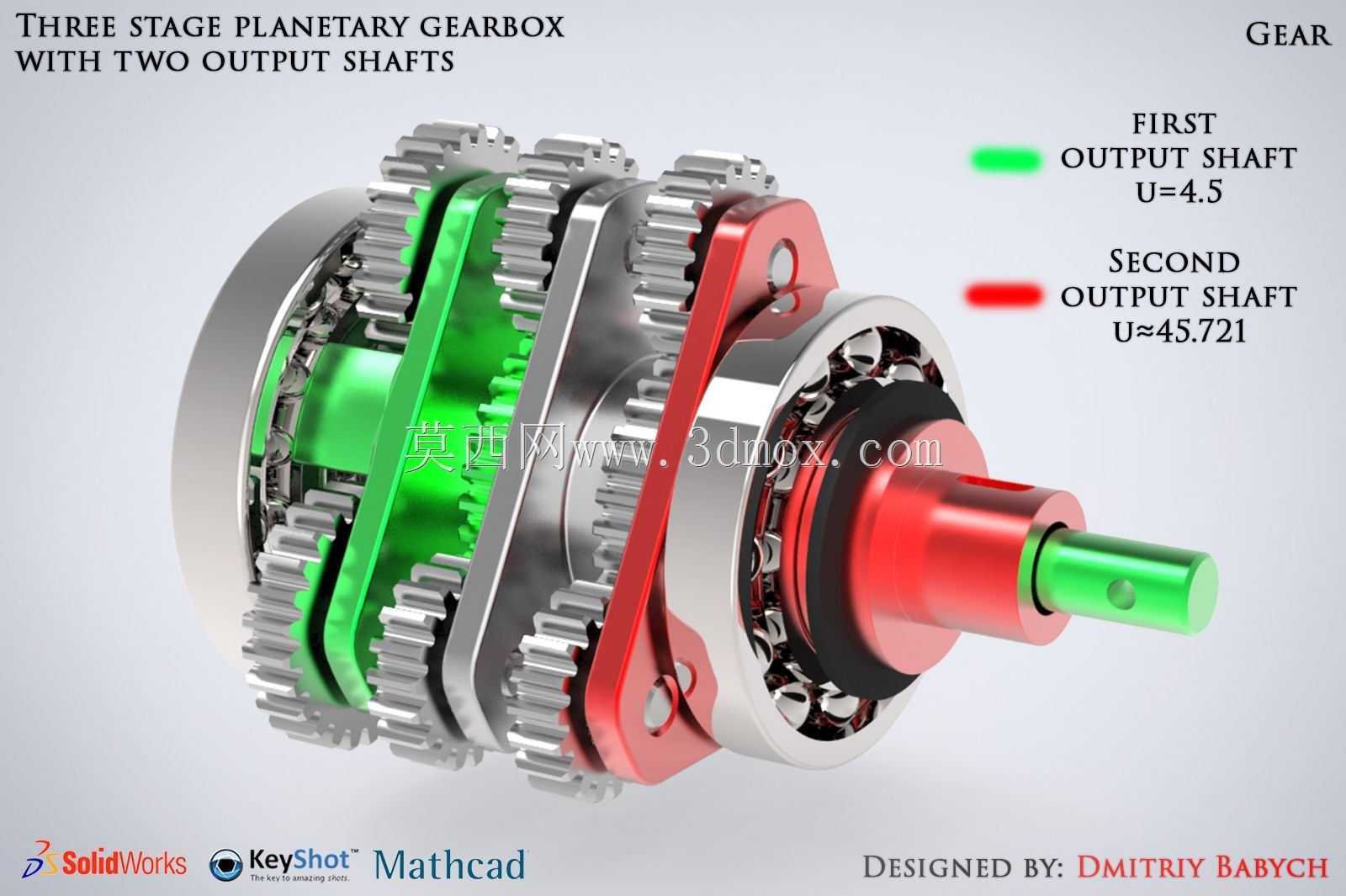

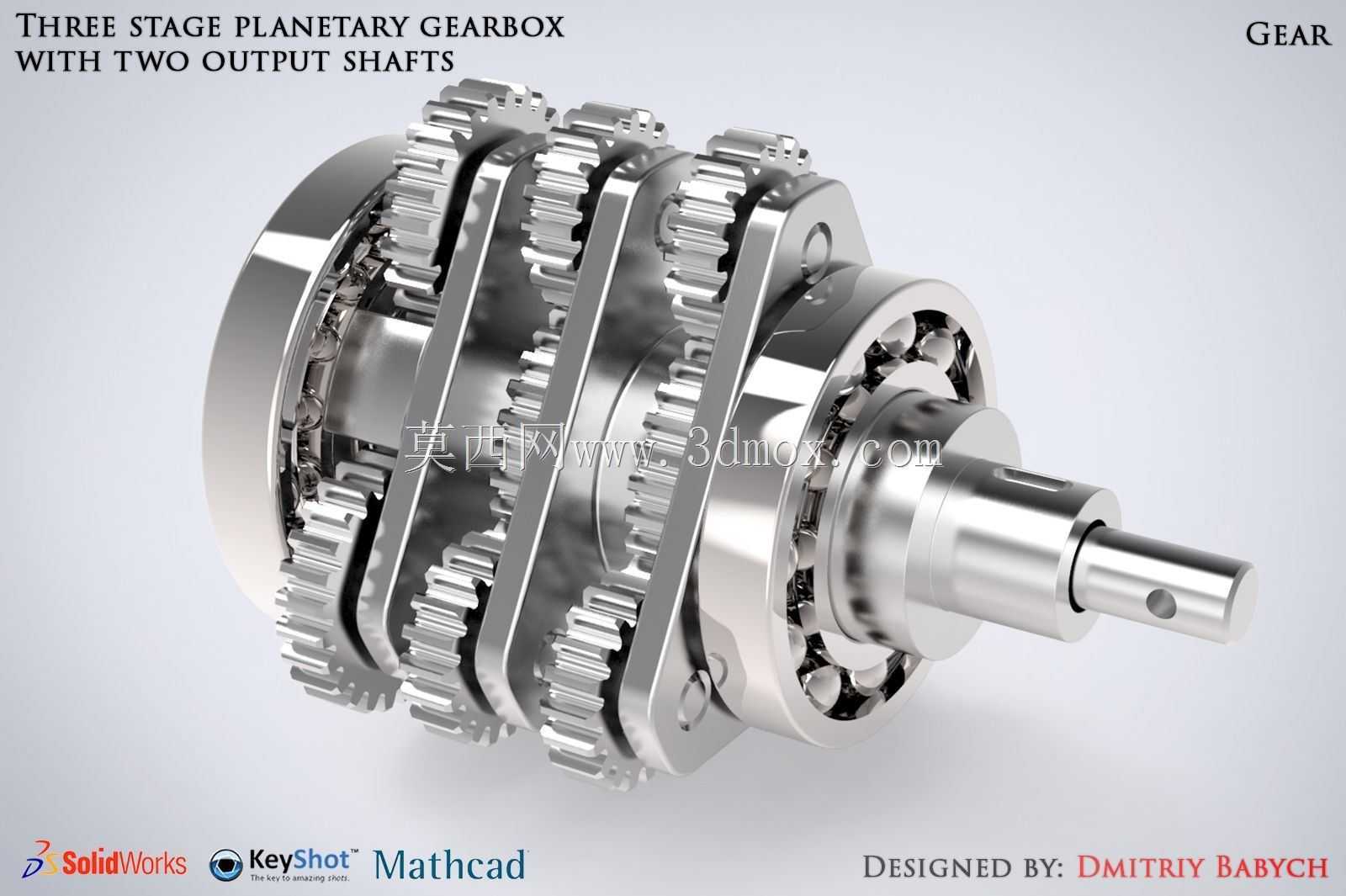

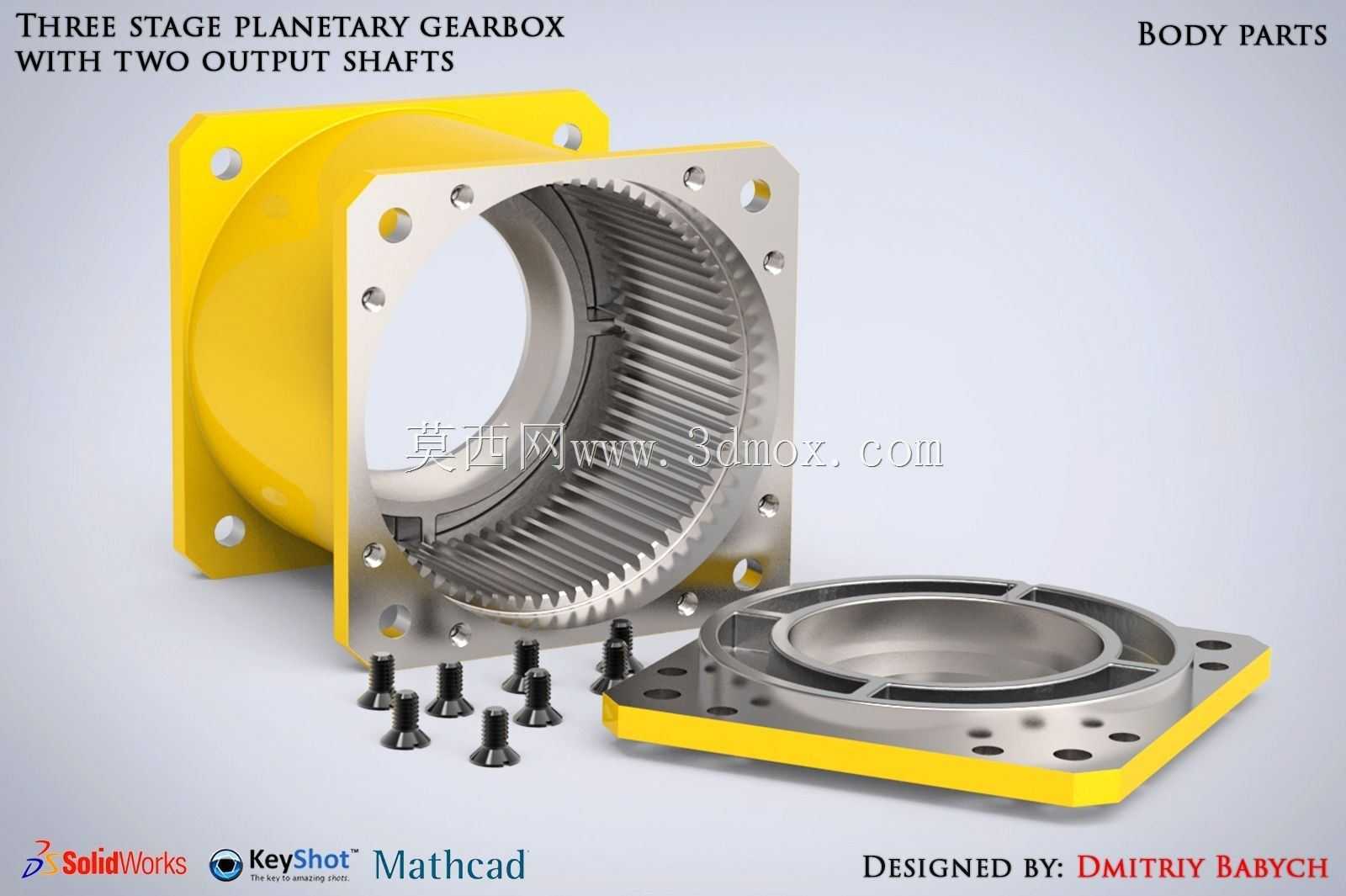

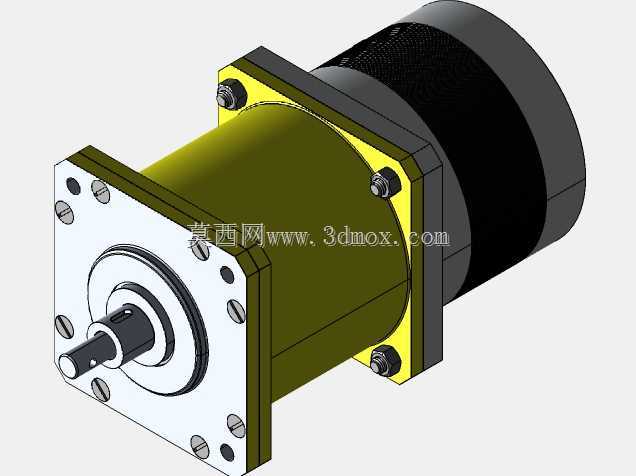

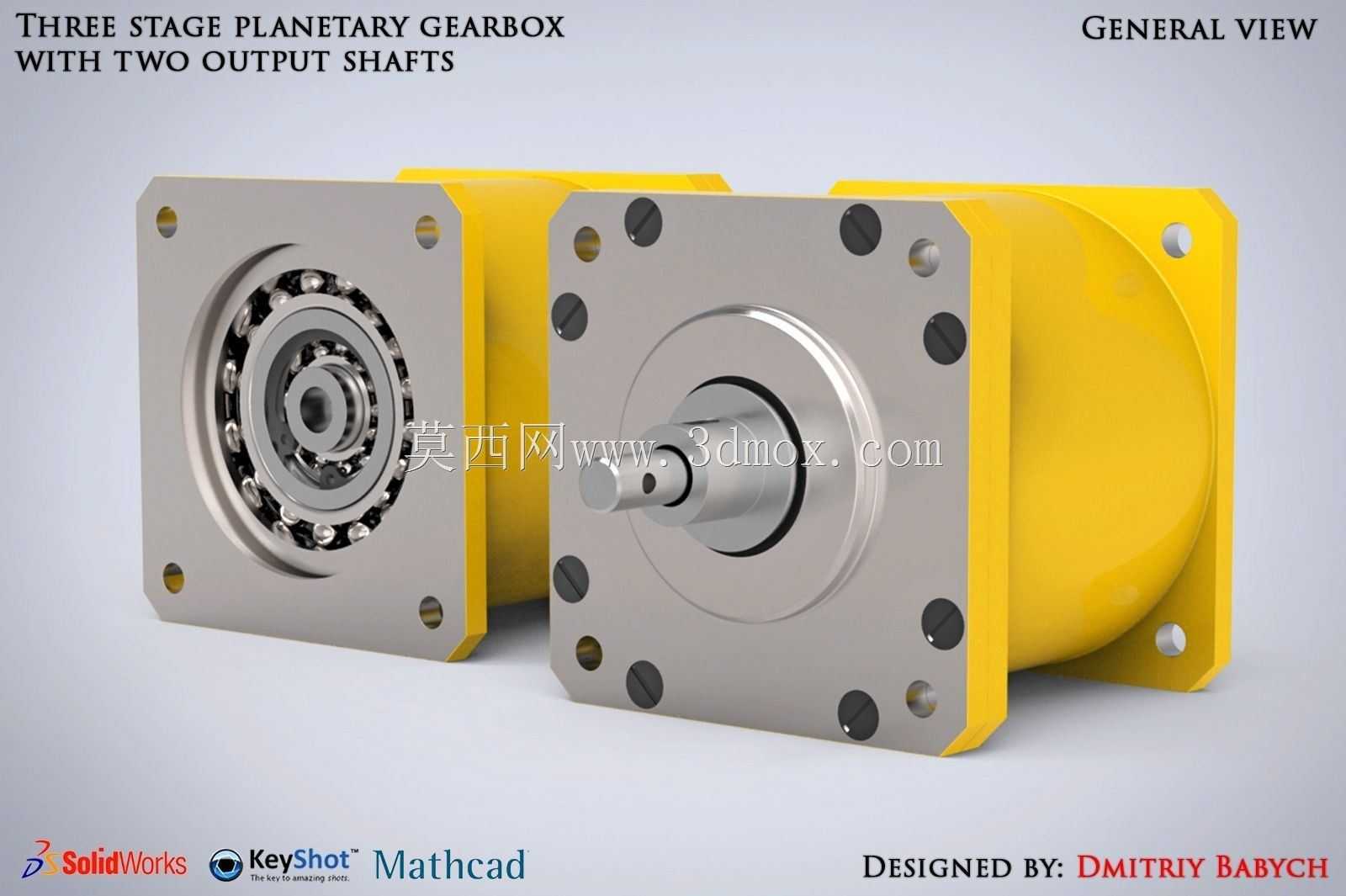

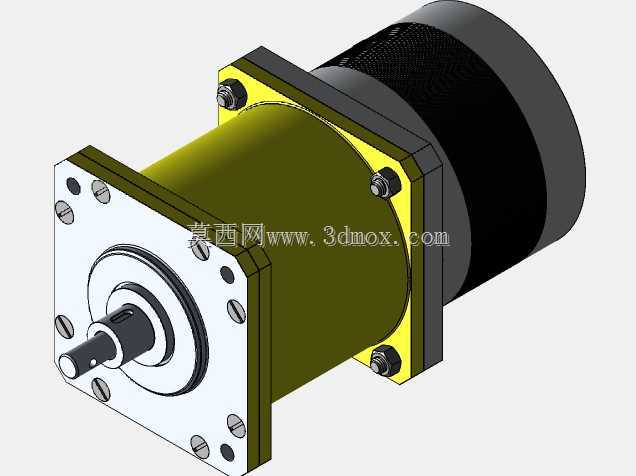

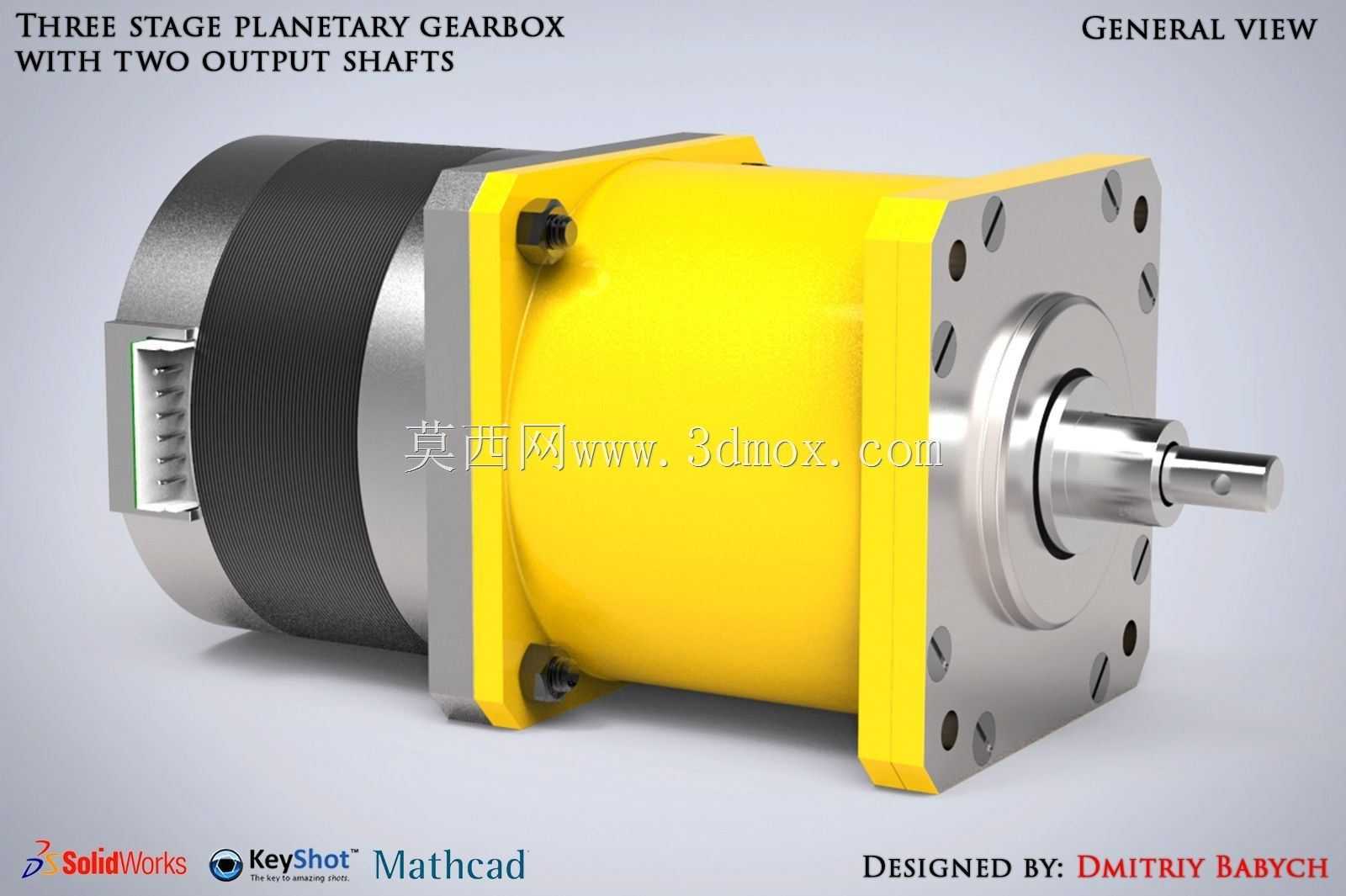

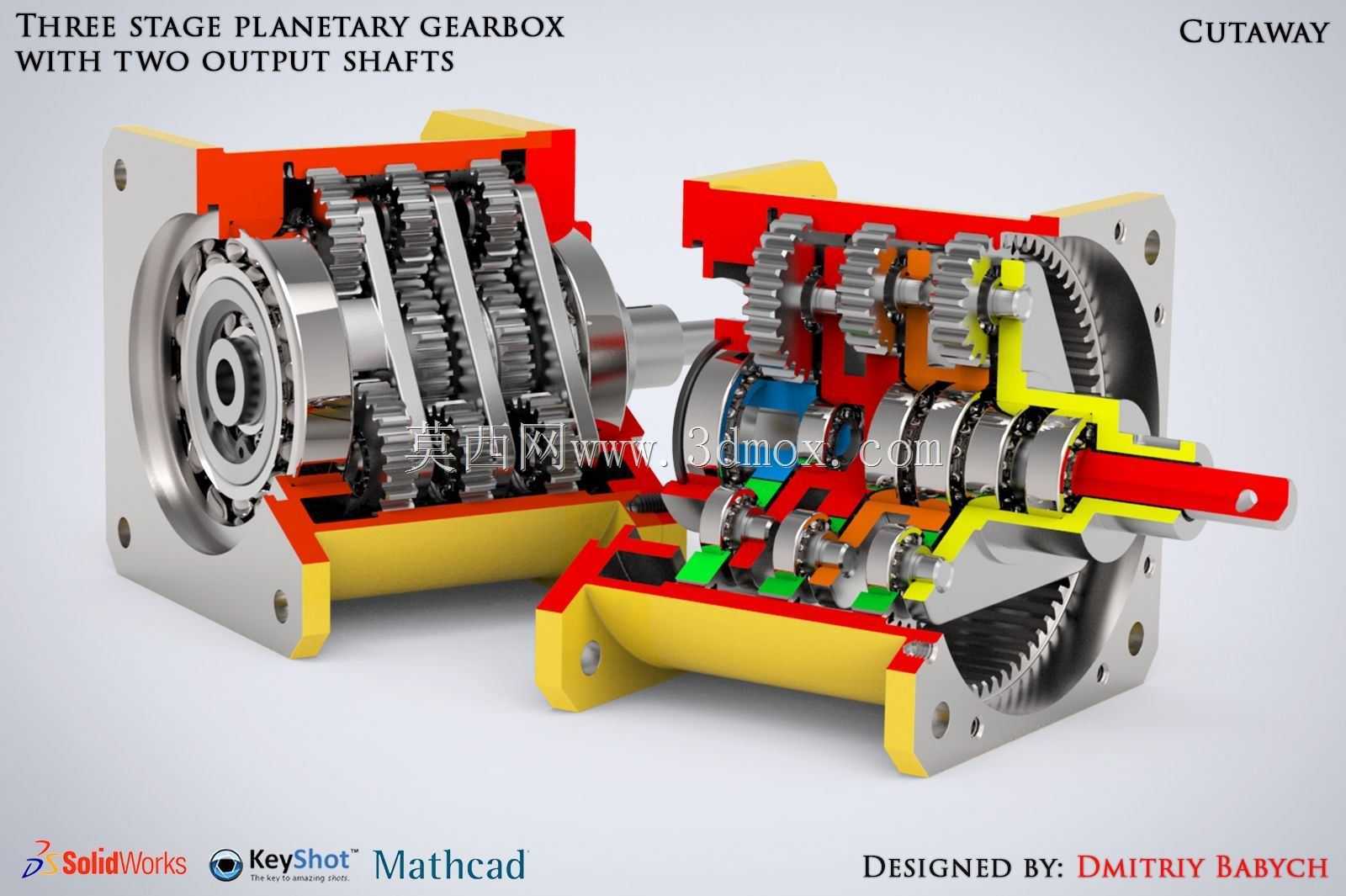

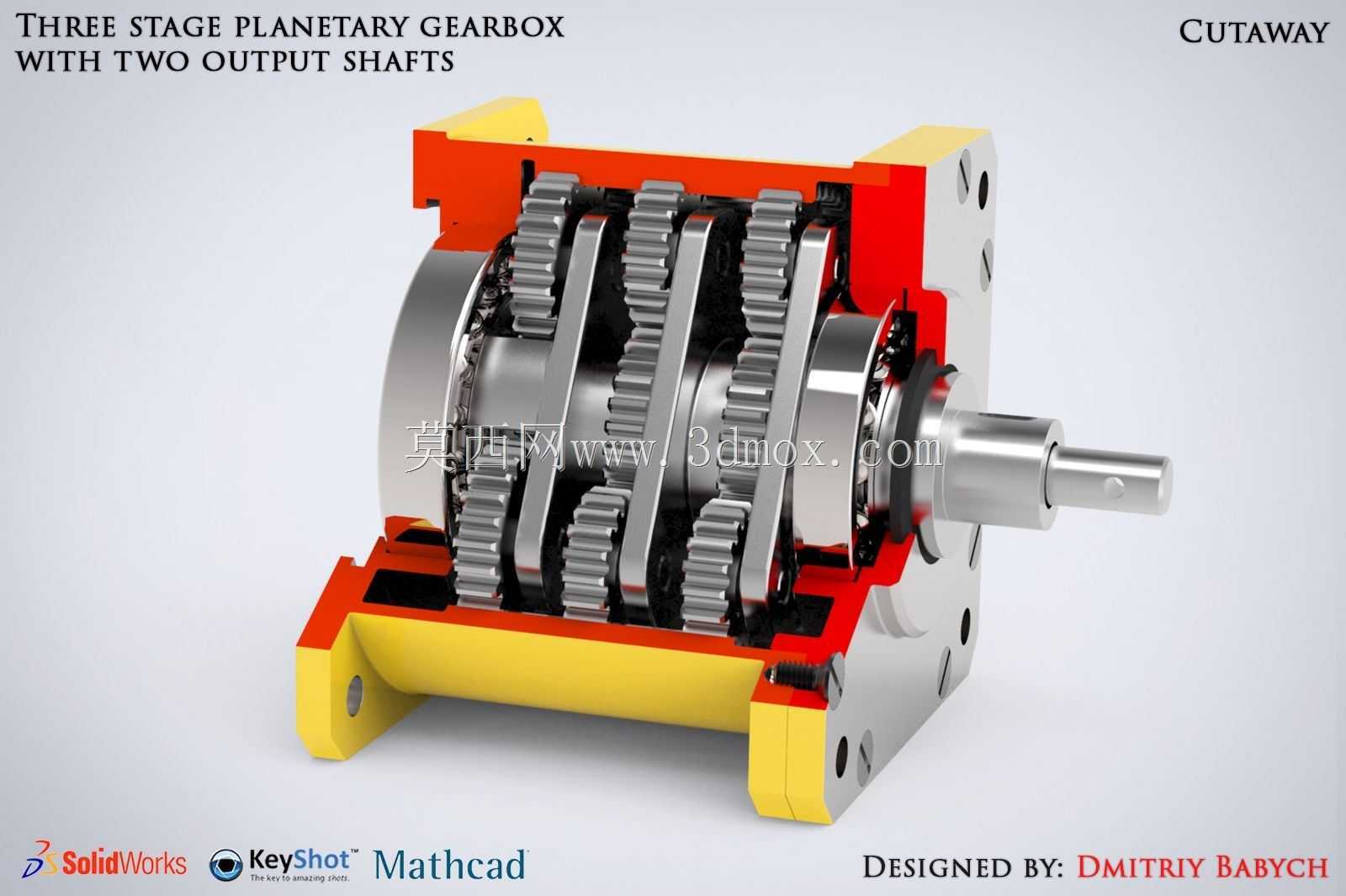

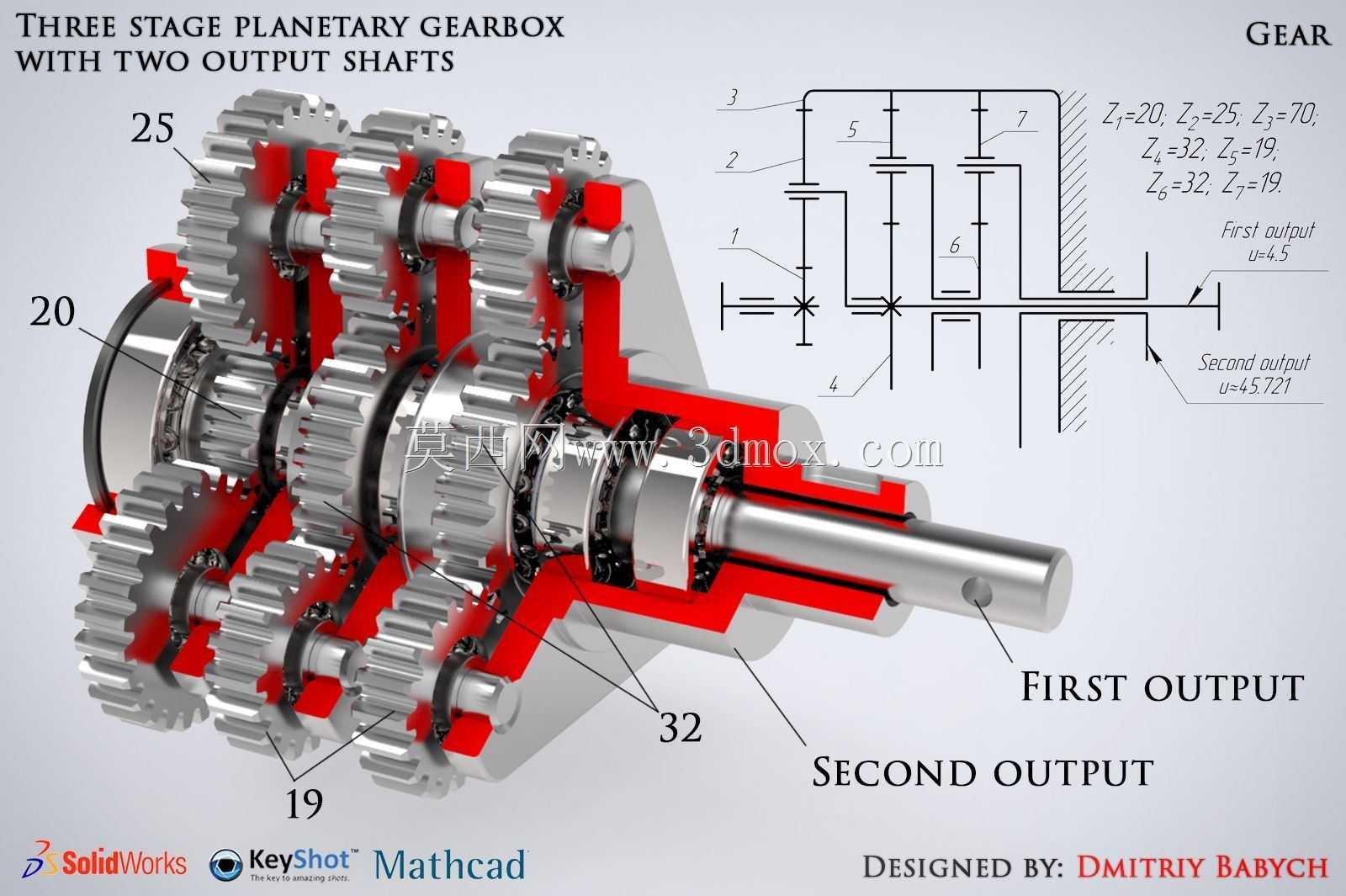

这款双输出三级行星齿轮传动结构，主要面向需要多路动力同步输出、大传动比紧凑安装的工业传动场景，常见于精密伺服驱动工位、双轴同步输送机构、小型自动化生产线的动力分配单元，能够在狭小安装空间内完成高扭矩减速与双路动力输出，替代传统单输出减速机搭配分动箱的冗余结构，大幅缩减传动链路的占用空间与装配复杂度。从实际用途来看，该结构可同时为两个执行端提供匹配转速的扭矩输出，避免单输出端额外加装传动分路带来的背隙累积与传动效率损耗，适合对输出同步性、安装空间有严格要求的精密传动场合。在功能特性上，三级行星轮系的排布实现了大传动比的逐级减速，每一级行星轮均通过均载结构配合，保证传动过程中载荷均匀分布在各啮合齿面，降低单点啮合的应力集中，提升整体承载能力与运行平稳性；双输出轴分别从箱体两端伸出，可独立连接不同的执行负载，也可通过同步控制实现双端动作的精准匹配，输入端适配常规伺服电机的安装法兰，可直接与标准动力单元对接，无需额外定制转接结构。设计思路上，整体采用同轴式排布，三级行星轮组沿输入输出轴线依次叠放，内齿圈集成在箱体壳体内部，既作为轮系的啮合固定部件，又承担箱体的结构支撑作用，减少了额外连接件的数量；行星架采用一体式加工结构，保证行星轮轴的位置精度，降低装配过程中的同轴度误差，两端输出轴均配置适配的轴承支撑，抵消径向与轴向载荷，避免轴系在重载下出现挠曲变形。外形与安装边界方面，输入端采用标准方形法兰安装面，法兰上的安装孔位呈圆周均布，匹配常规伺服电机的安装尺寸，箱体主体为圆柱形结构，外壳设置加强筋结构提升刚性，两端输出轴的轴径、伸出长度均按照标准传动接口设计，安装时可直接通过输入端法兰完成整机固定，无需额外设计复杂的安装支架，整体径向尺寸远小于同参数的平行轴减速结构，能够适配设备内部狭小的安装腔体，同时双输出轴的同轴度控制在高精度公差范围内，保证双端输出的传动一致性，减少运行过程中的振动与噪音。
