两级行星传动齿轮箱结构设计

该两级行星齿轮箱是工业动力传输场景中核心的减速增扭部件，广泛适配需要大传动比、紧凑安装空间的重载传动工况，常见于工程机械行走驱动、工业输送带动力单元、重型伺服设备传动链路、风电偏航变桨驱动等场景，能够在高负载、连续运转的工况下稳定完成动力的转速转换与扭矩放大，匹配原动机与工作端的转速扭矩差，保障整套传动系统的运行效率与可靠性。

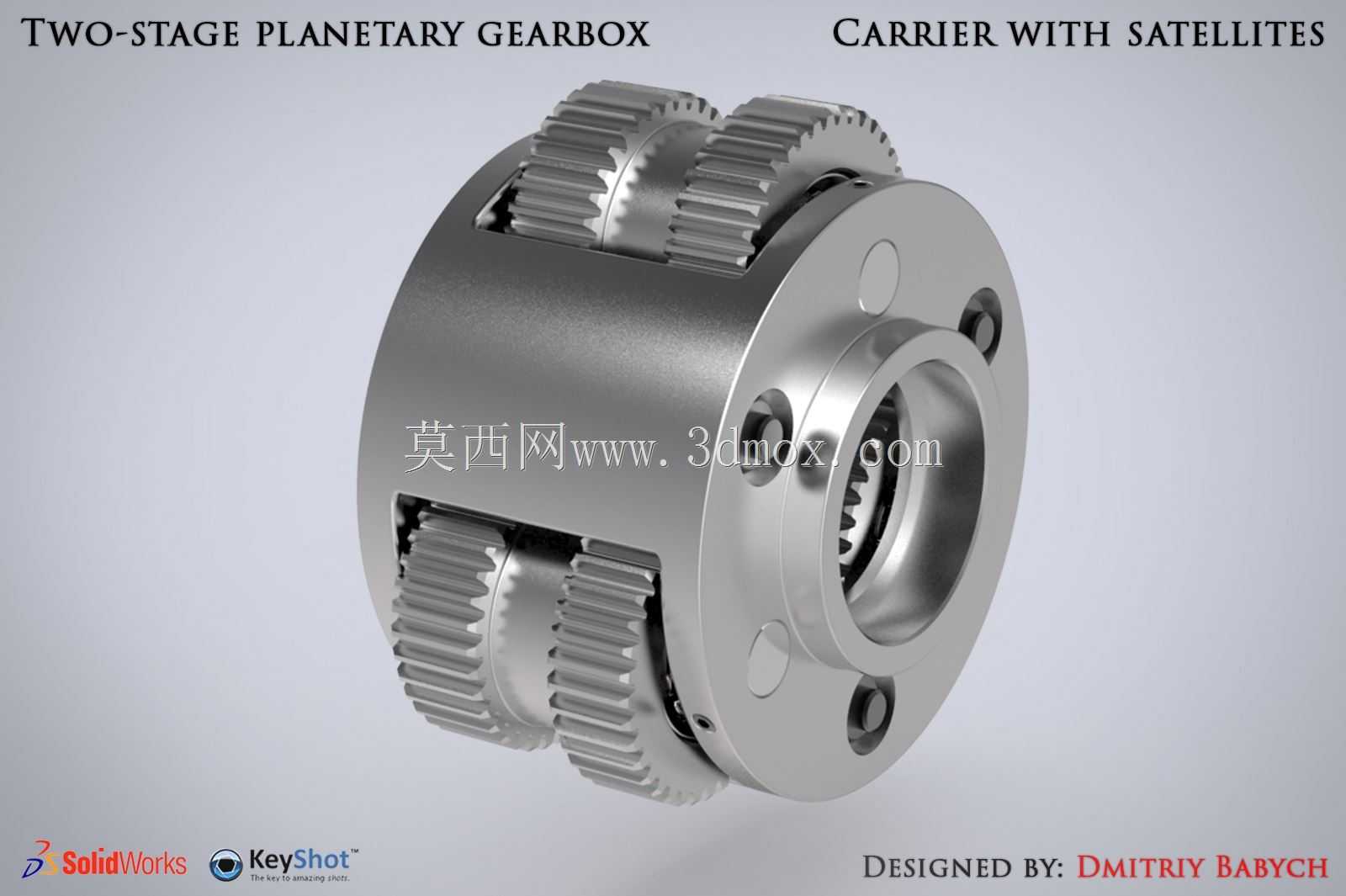

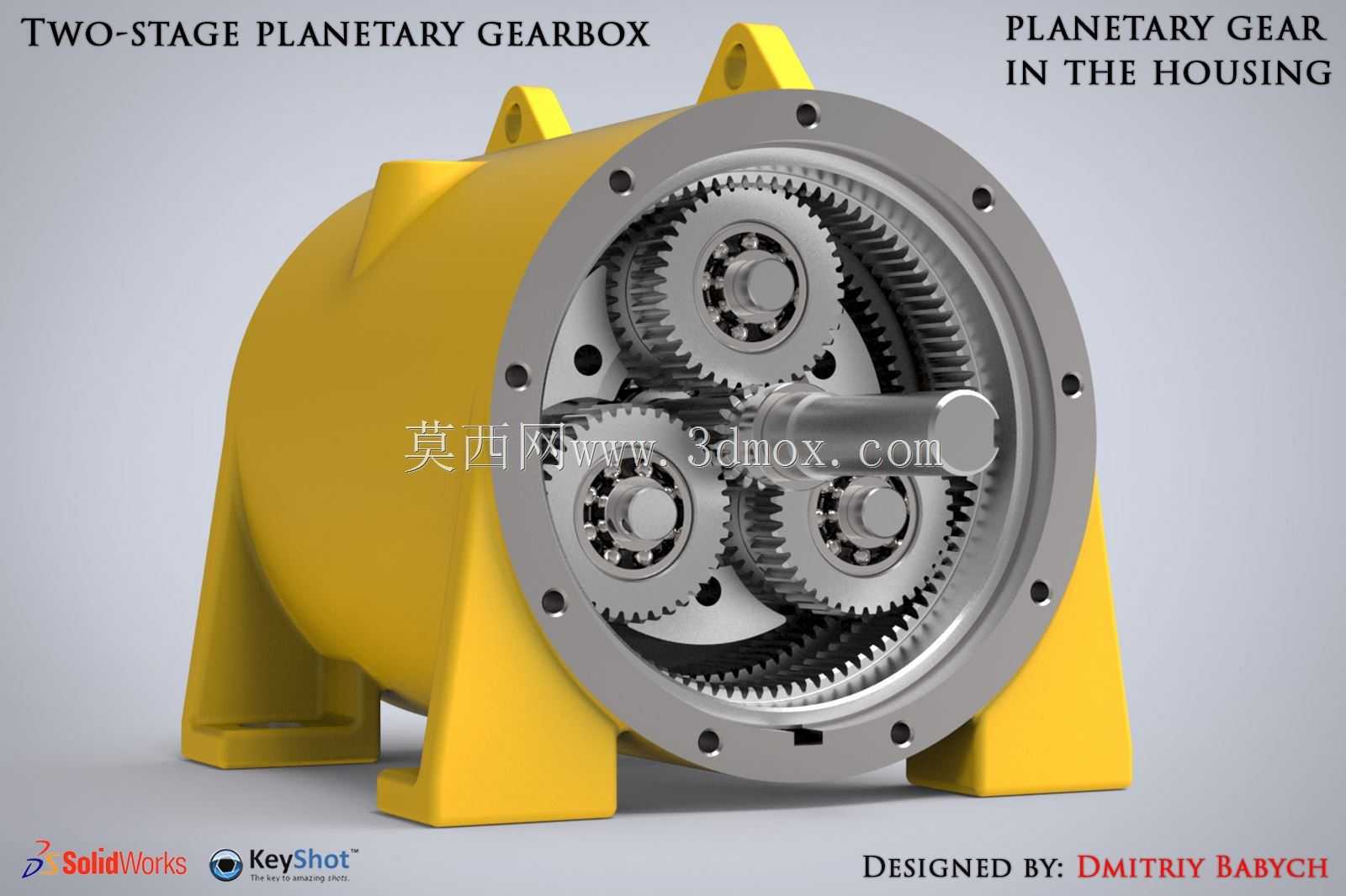

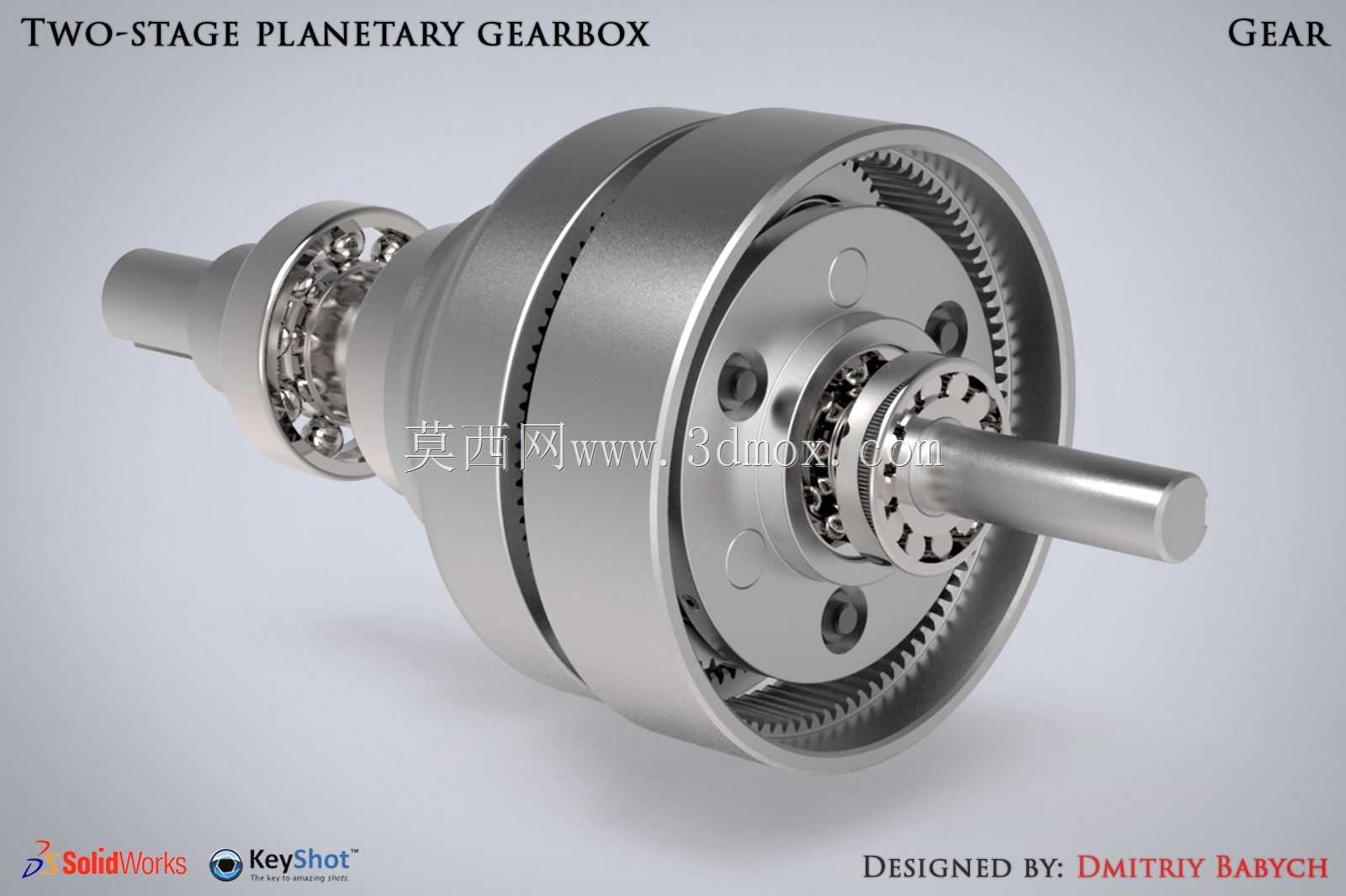

从实际用途来看，这款齿轮箱通过两级行星轮系的串联布置，可在极小的体积空间内实现大传动比的动力转换，相比传统定轴齿轮减速结构，同功率同传动比下体积可缩小40%以上，重量降低35%左右，非常适合安装空间受限、对设备自重有严格要求的传动场景。产品采用行星轮均载设计思路，每级行星架上均匀布置三个行星轮，运转过程中可将输入扭矩均匀分流到多组啮合齿面，单齿承受的载荷大幅降低，既提升了整机的承载能力，也让传动过程更加平稳，有效降低啮合冲击与运转噪音。

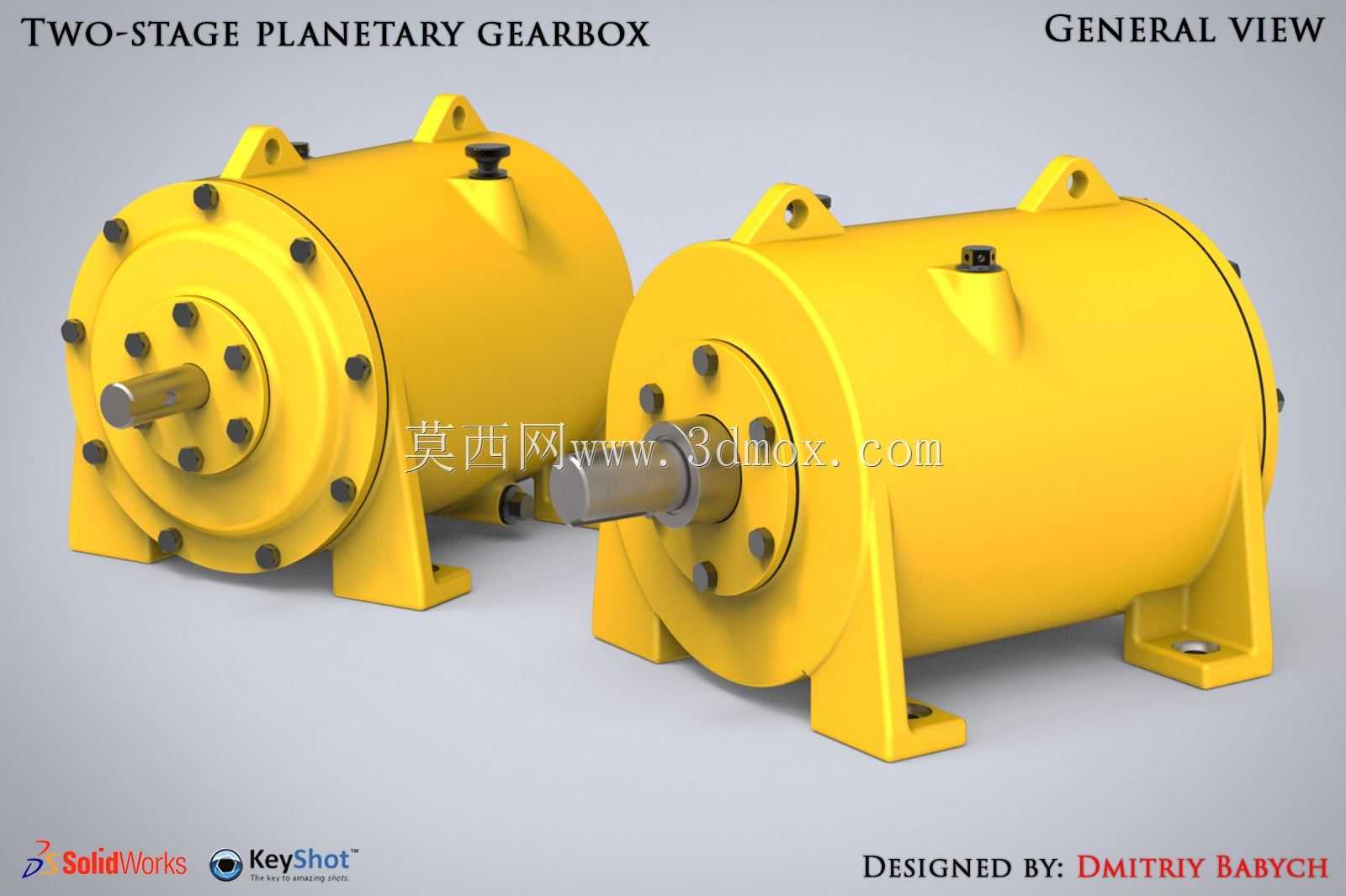

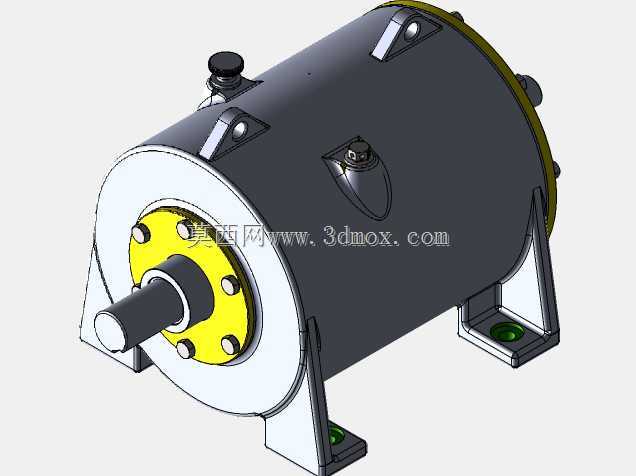

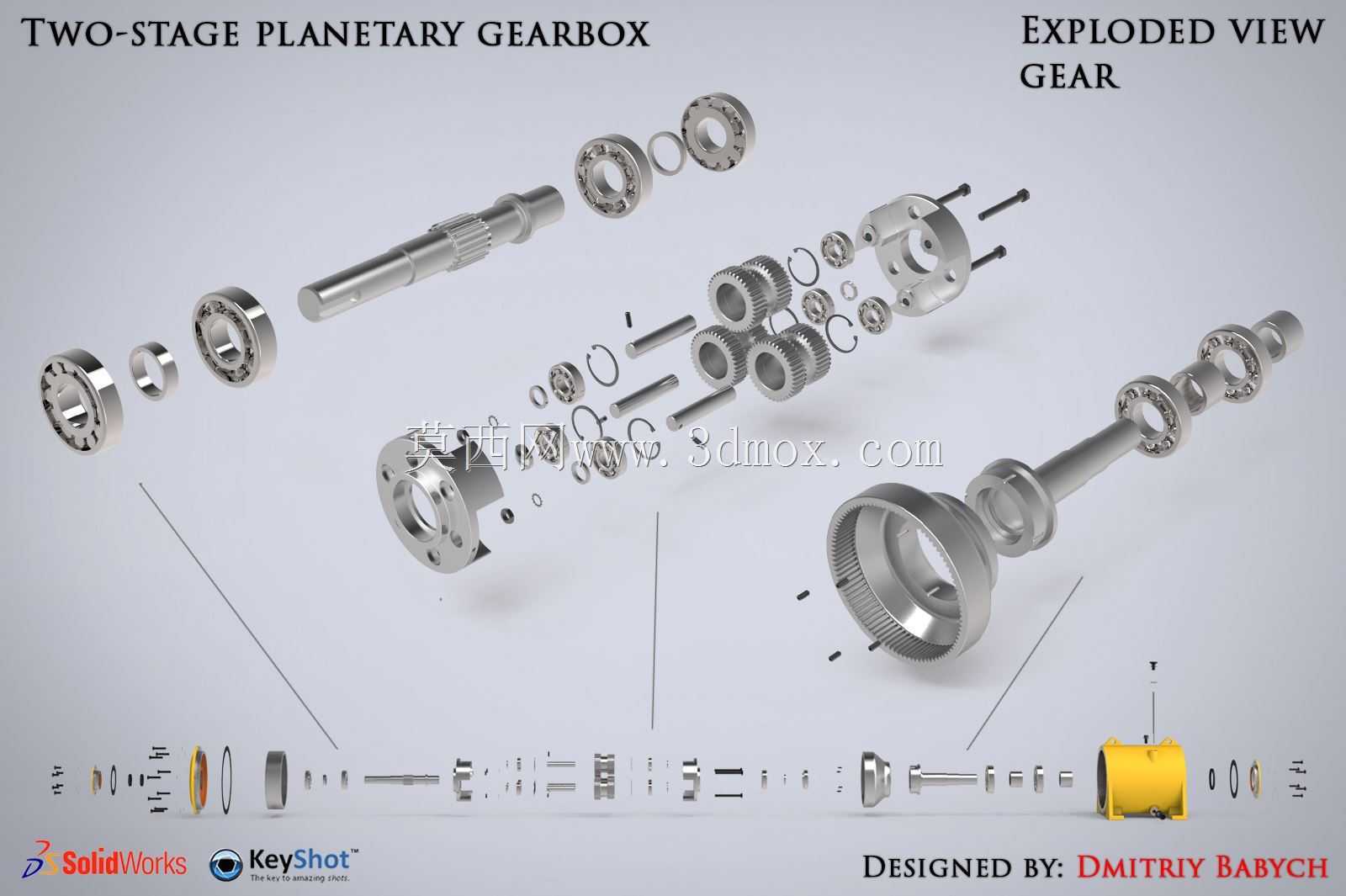

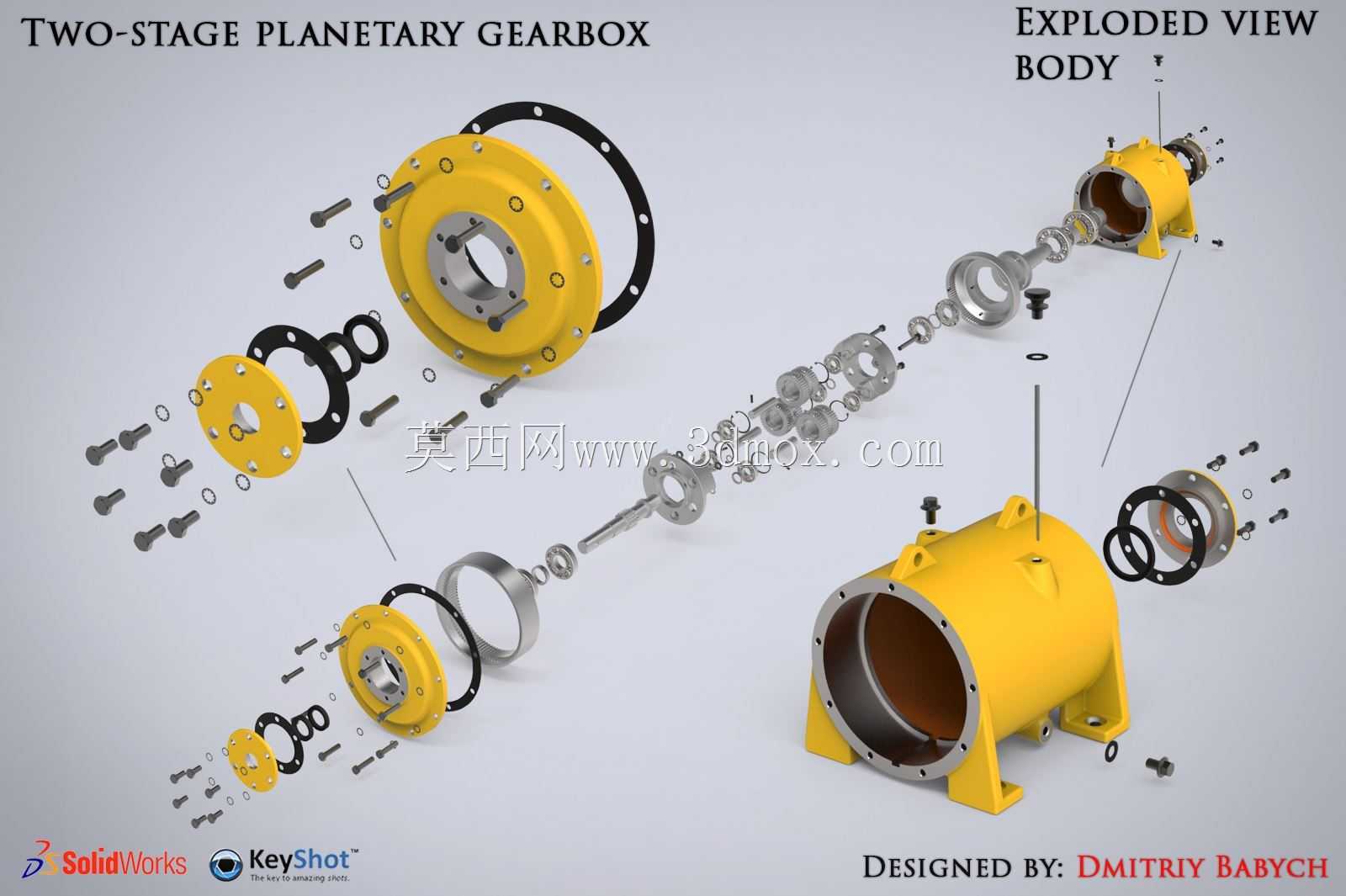

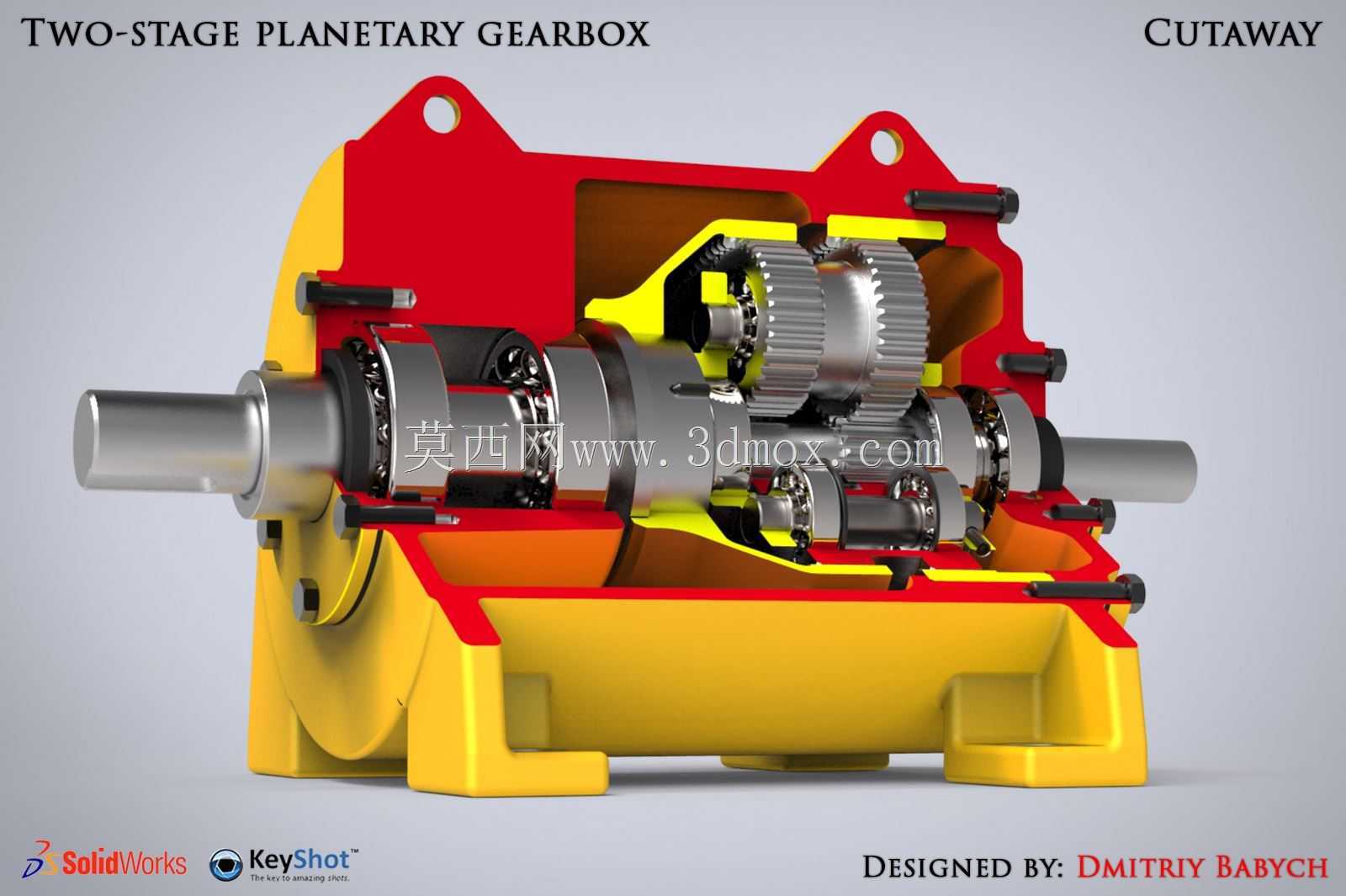

设计过程中充分考虑了实际安装与运维的便利性，箱体采用分体式铸造结构，带加强筋的安装脚座预留了标准安装孔位，可直接适配行业通用的安装基座尺寸，输入输出轴采用同轴布置形式，两端轴伸尺寸符合通用传动接口标准，可直接联轴器、带轮等传动部件对接，无需额外定制转接结构。箱体上预留的吊耳结构可满足整机吊装转运的需求，剖分式的箱体设计也方便后期对内部轴承、齿轮等易损件进行检修更换，降低全生命周期的运维成本。

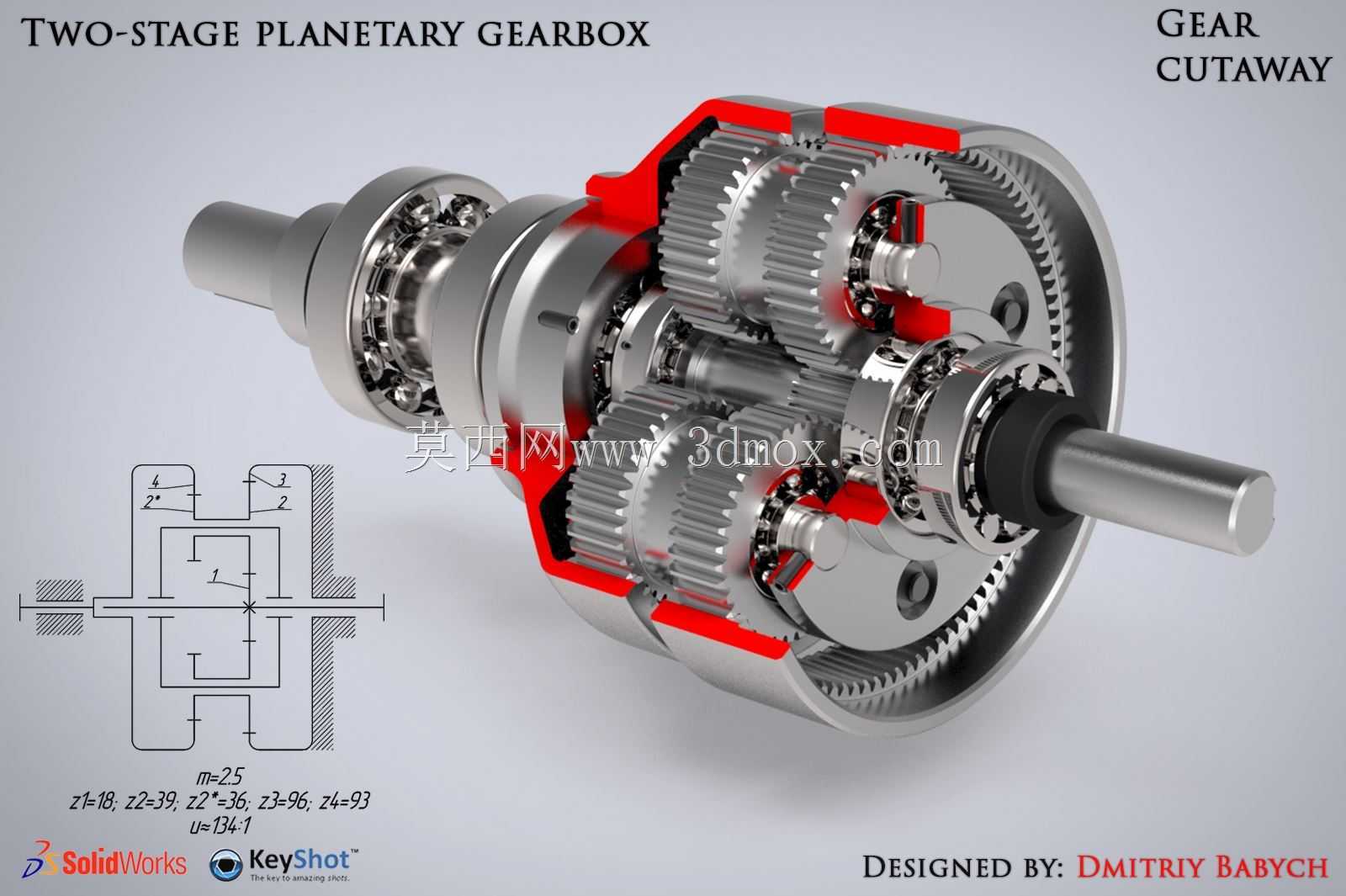

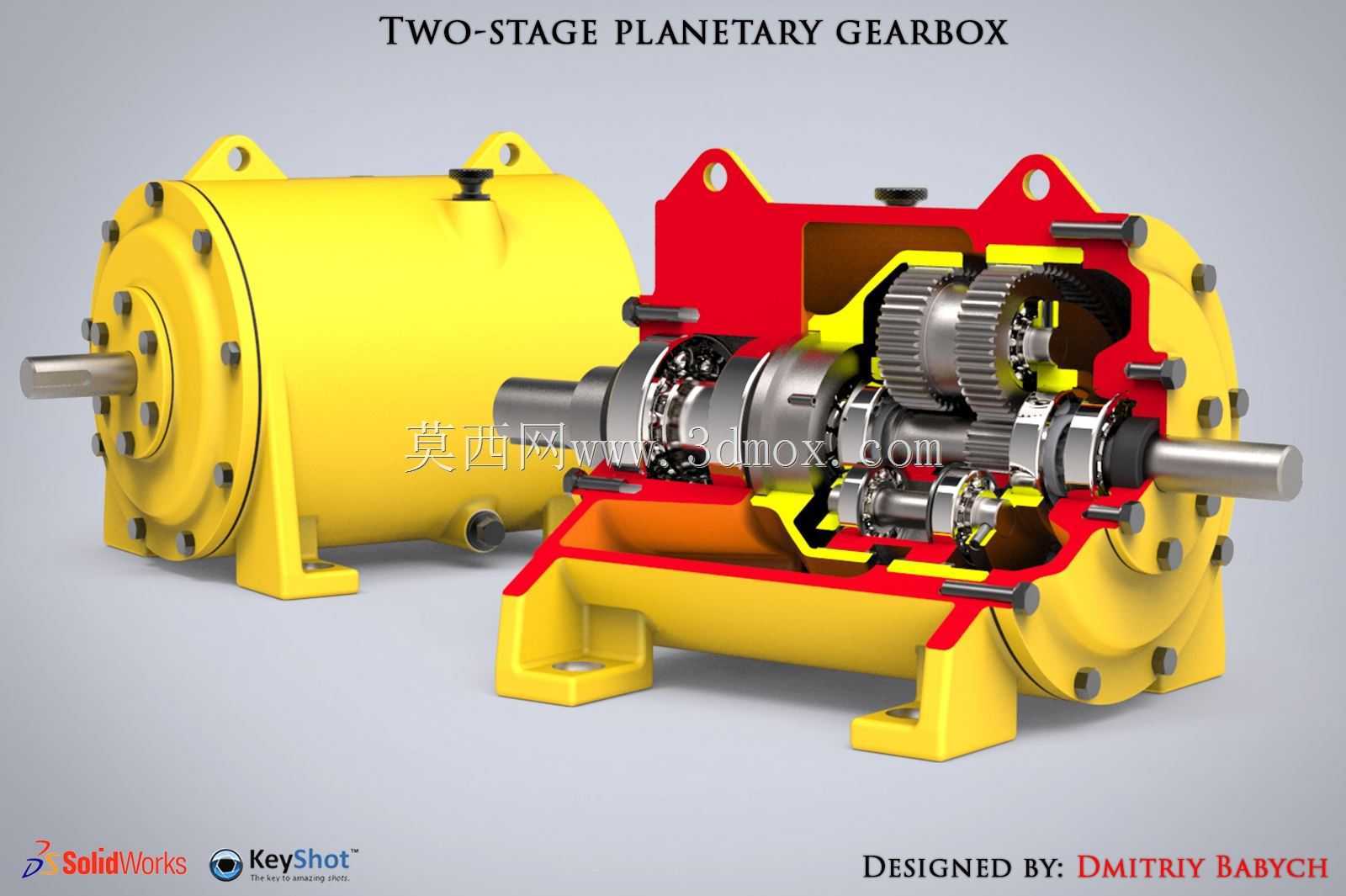

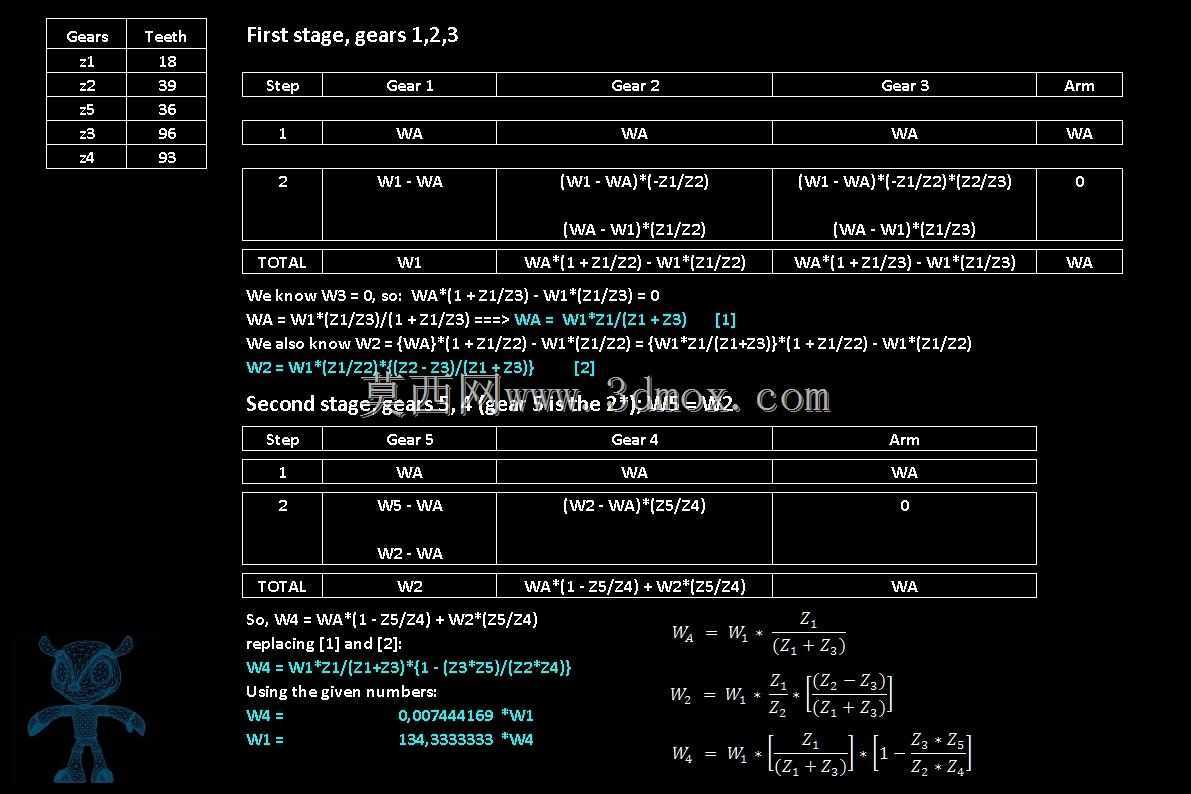

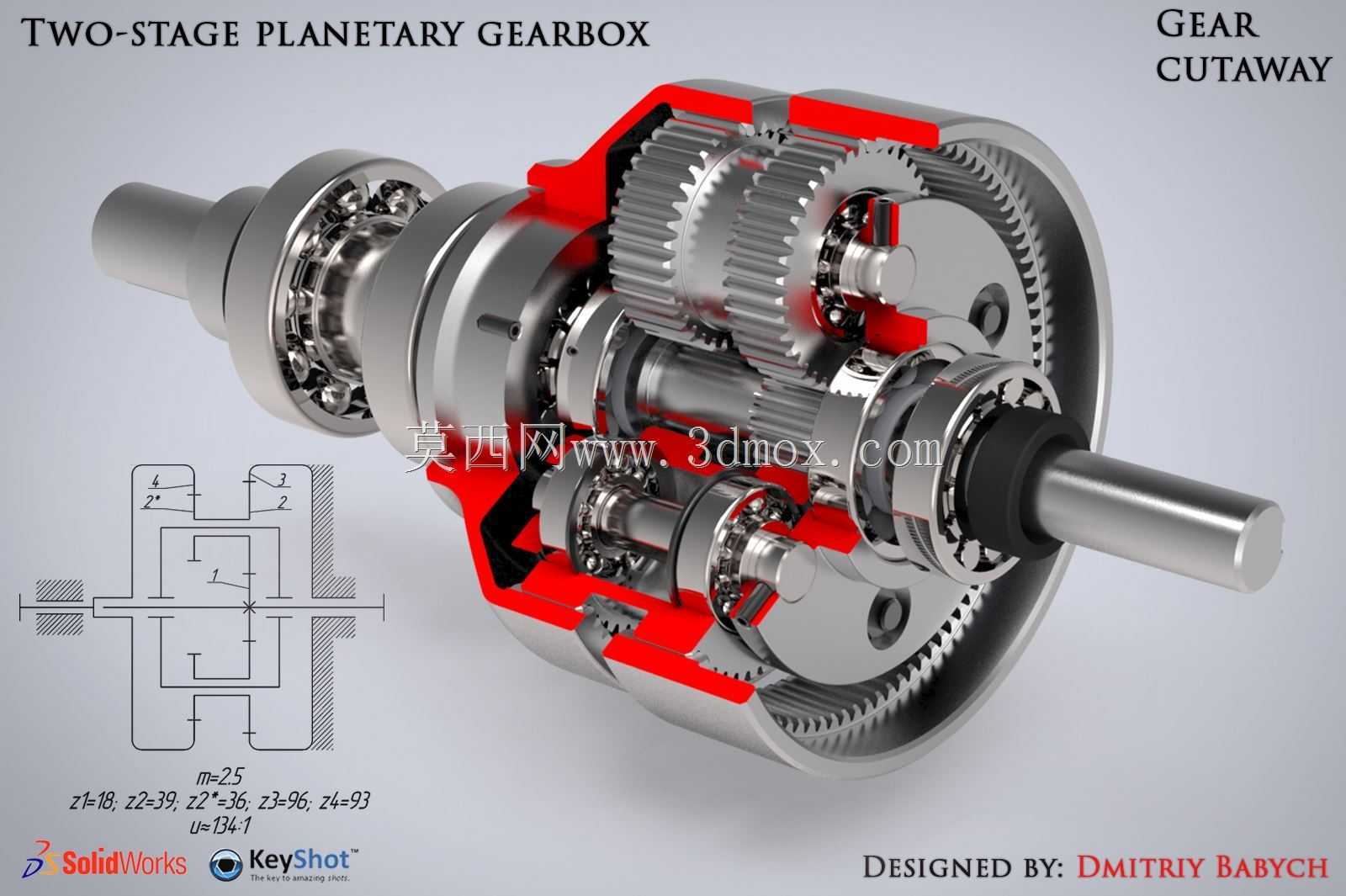

内部轮系参数经过严谨的配齿计算，两级齿圈、太阳轮、行星轮的齿数匹配既保证了准确的总传动比，也避免了轮系啮合的根切、干涉问题，各级齿轮的啮合侧隙控制在合理区间，既保证传动精度，也可补偿温度变化带来的热胀冷缩形变，避免运转卡滞。轴承选型匹配各级轴系的径向与轴向载荷，输入高速端采用适配高转速的轴承配置，输出低速端采用重载轴承配置，可承受输出端的大扭矩与径向负载，适配不同工况下的载荷冲击。润滑流道的设计覆盖所有啮合齿面与轴承位置，可保证连续运转时各摩擦副得到充分润滑，降低磨损提升整机使用寿命。
