蜗轮传动用蓝色齿轮箱壳体结构

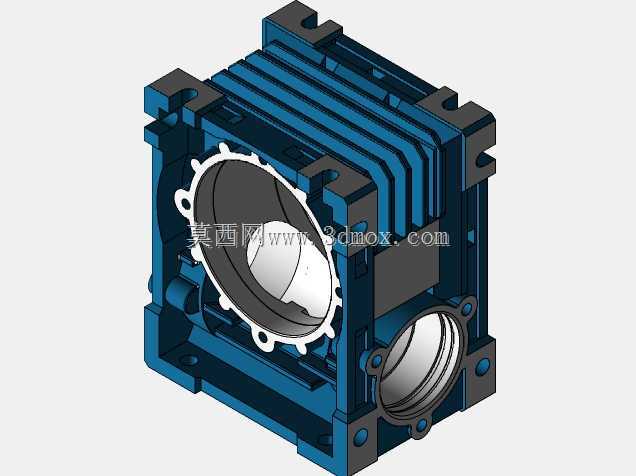

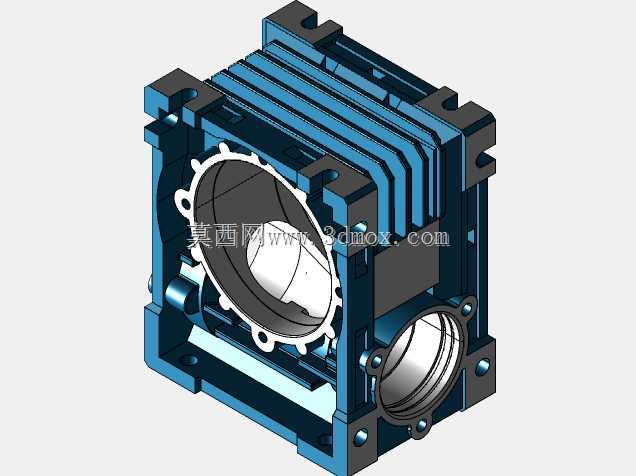

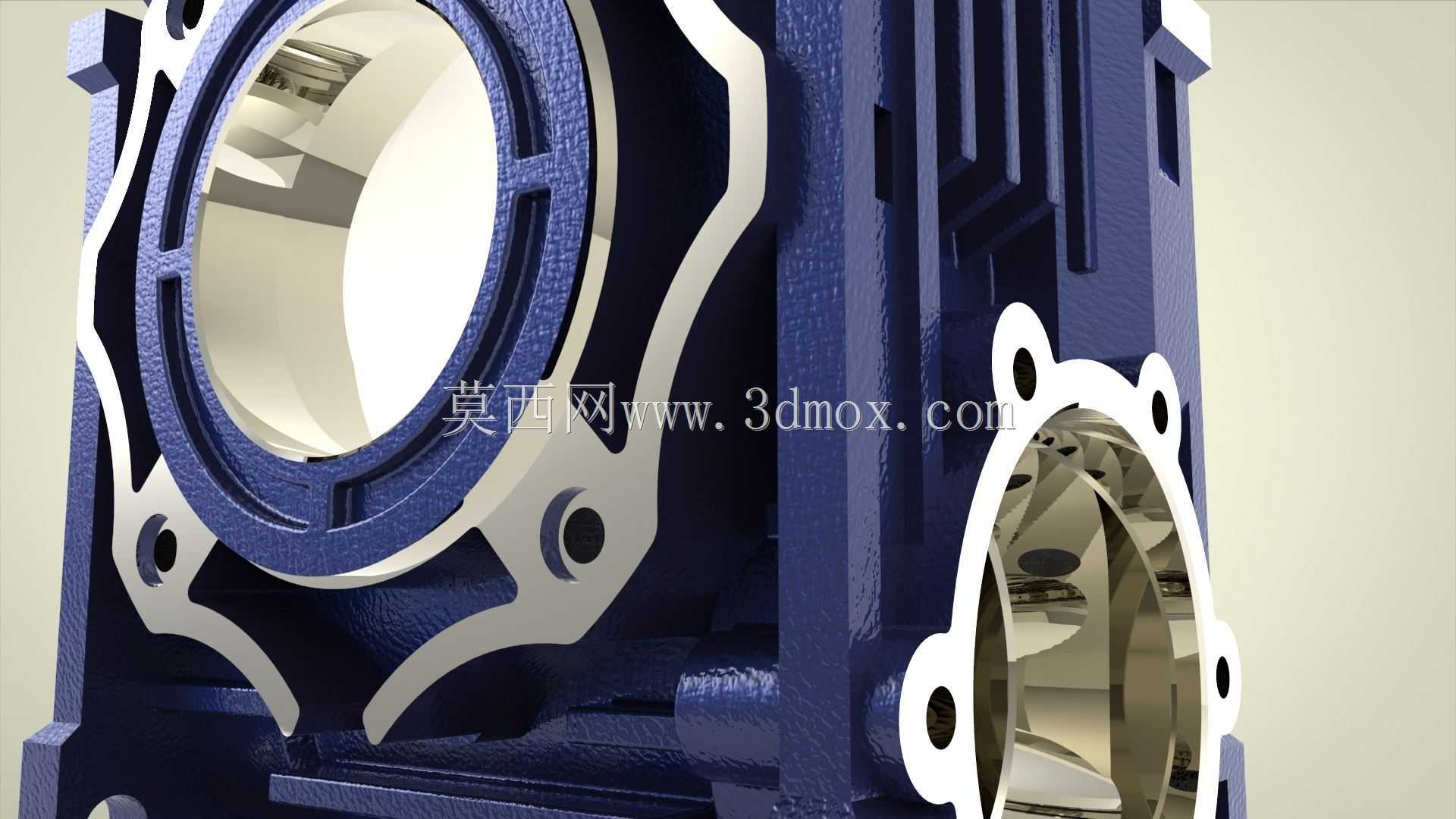

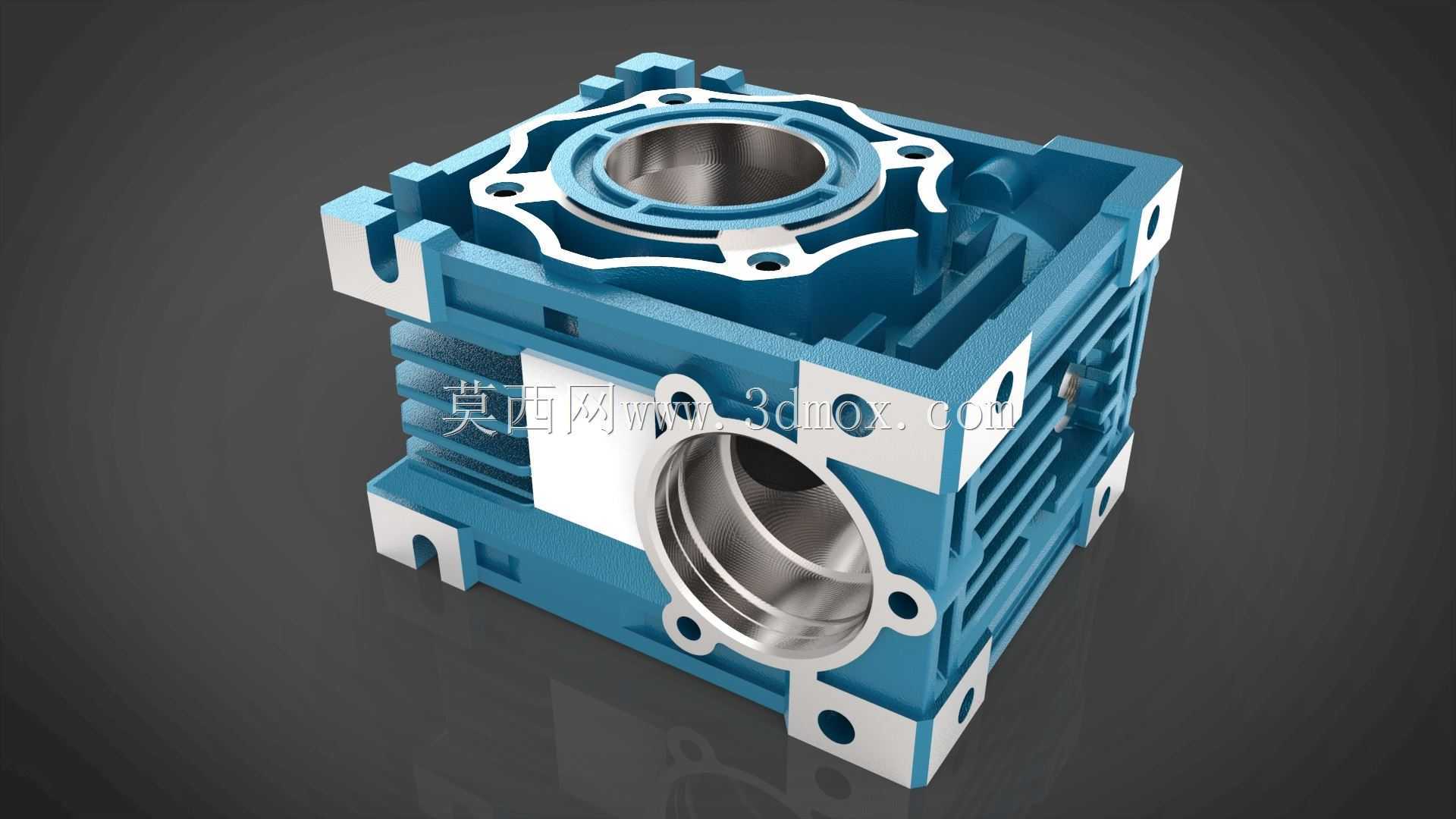

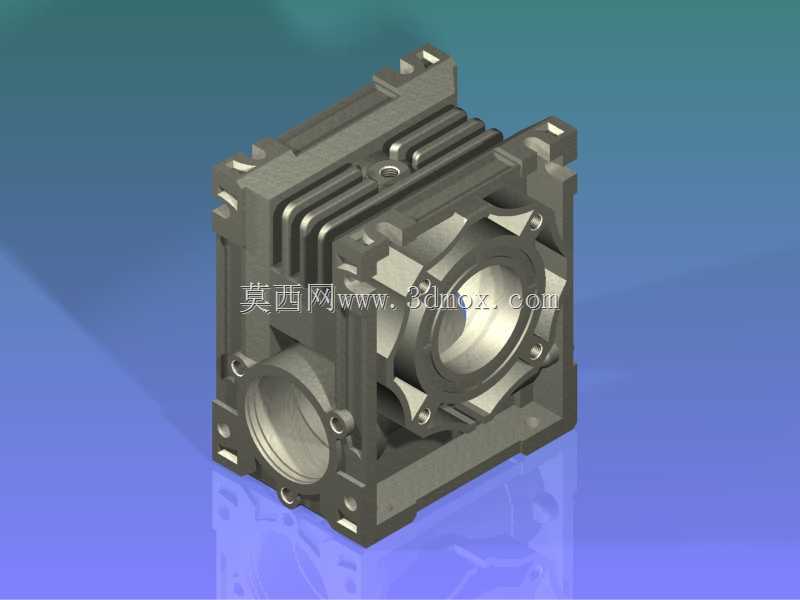

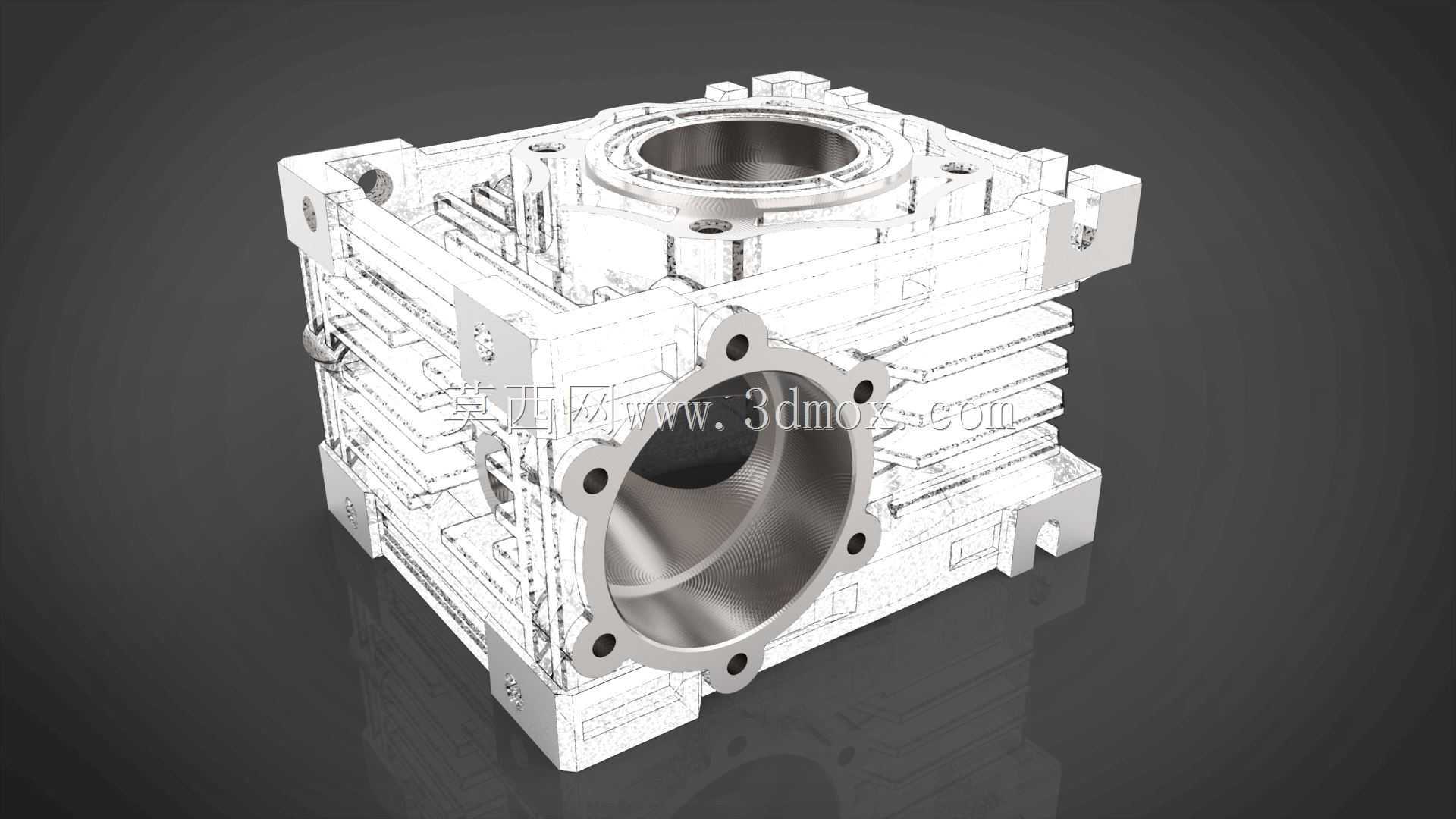

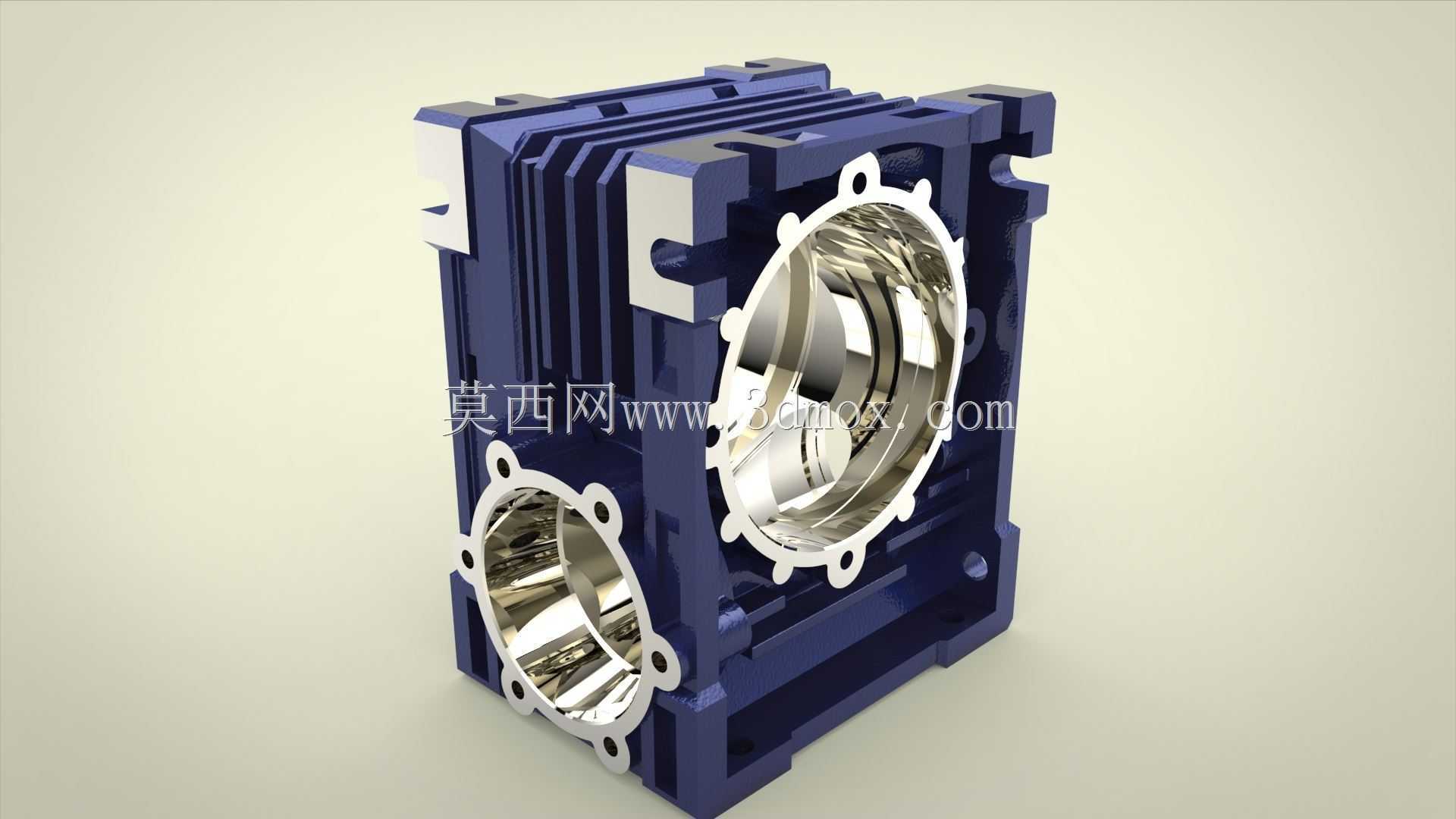

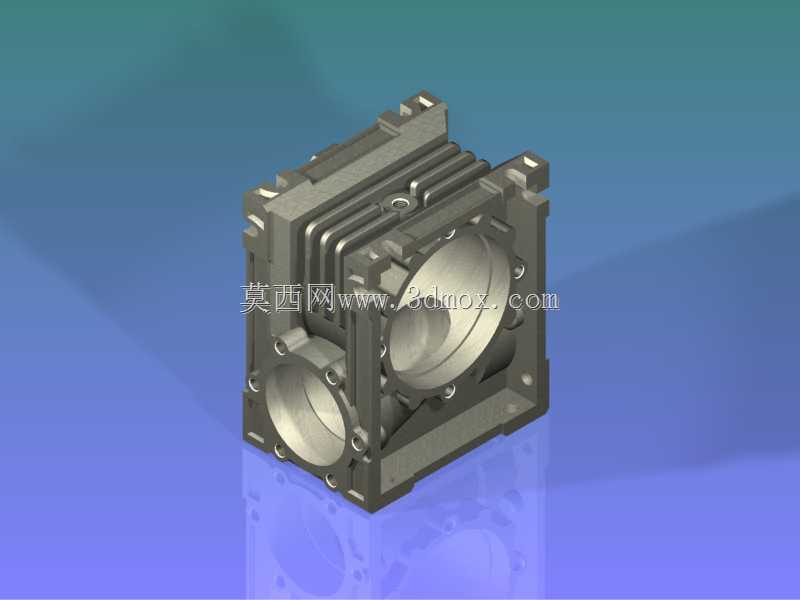

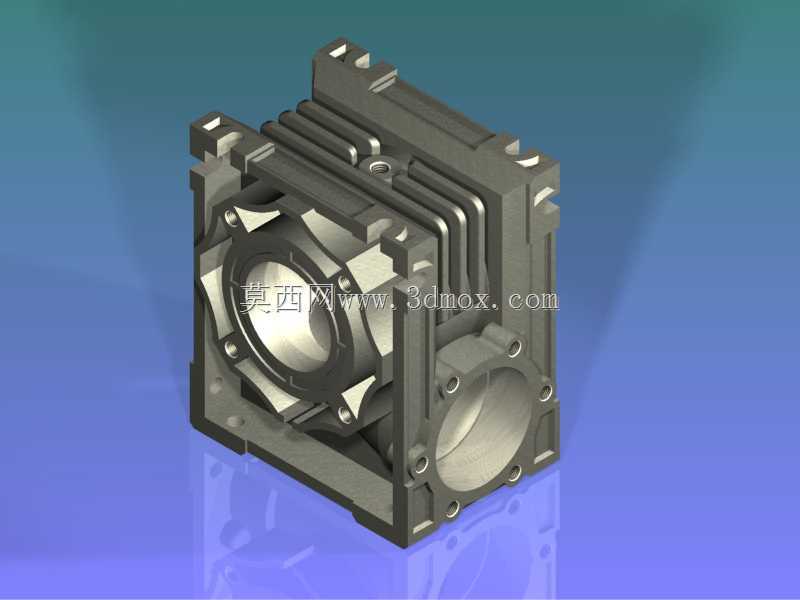

这款齿轮箱壳体是蜗轮蜗杆传动机构的核心承载防护部件，主要应用在中小功率减速传动场景中，覆盖轻工输送设备、小型自动化生产线、食品包装机械、农用辅助传动装置等多个领域，作为传动系统的基座载体，承担着容纳内部蜗轮蜗杆组件、支撑传动轴系、隔绝外界粉尘油污侵入、保障传动啮合精度稳定的核心作用。壳体采用分体式组合结构设计，主体为带散热鳍片的箱型主体结构，顶部设置大直径轴承安装止口，用于适配蜗轮端的支撑轴承与端盖定位，侧部伸出的同轴通孔结构为蜗杆轴的穿装支撑位，各安装端面均设计了带定位孔的法兰凸台，既保证轴系安装的同轴度公差，也能通过螺栓实现端盖、外接动力单元、负载连接法兰的精准固定。设计过程中优先考虑了传动过程的散热需求，箱体外侧排布的多道平行散热鳍片，能够在设备连续运行时增大壳体与空气的接触面积，将齿轮啮合产生的热量快速导出，避免箱体内润滑脂温度过高导致的润滑性能下降，延长内部传动件的使用寿命。各安装面的凸台结构做了加厚处理，在螺栓锁紧位置设置了局部加强筋，能够承受轴系传动过程中产生的径向与轴向载荷，避免长期负载下壳体出现形变导致的齿轮啮合错位、异响、磨损加剧等问题。壳体的安装边界充分考虑了通用安装场景的适配性，底部设置了带安装孔的固定支脚，可直接固定在设备机架的安装平面上，各外接法兰的孔位尺寸匹配常规通用传动组件的安装标准，无需额外加工转接板即可完成与常规动力电机、输出负载端的对接，侧部预留的工艺孔位可用于安装油标、放油塞、透气塞等辅件，方便日常运维过程中检查润滑油液位、更换老化润滑脂、平衡箱体内外气压。壳体的边角位置均做了圆角过渡处理，既避免应力集中导致的壳体开裂风险，也能在装配过程中减少锐边对操作人员的划伤隐患，内部型腔的轮廓完全贴合蜗轮蜗杆的运动包络线，在保证内部组件有足够运转空间的前提下，尽可能压缩壳体的整体体积，减少材料占用，适配安装空间紧凑的设备布局需求。
