法兰连接角式给水截止止回阀结构设计

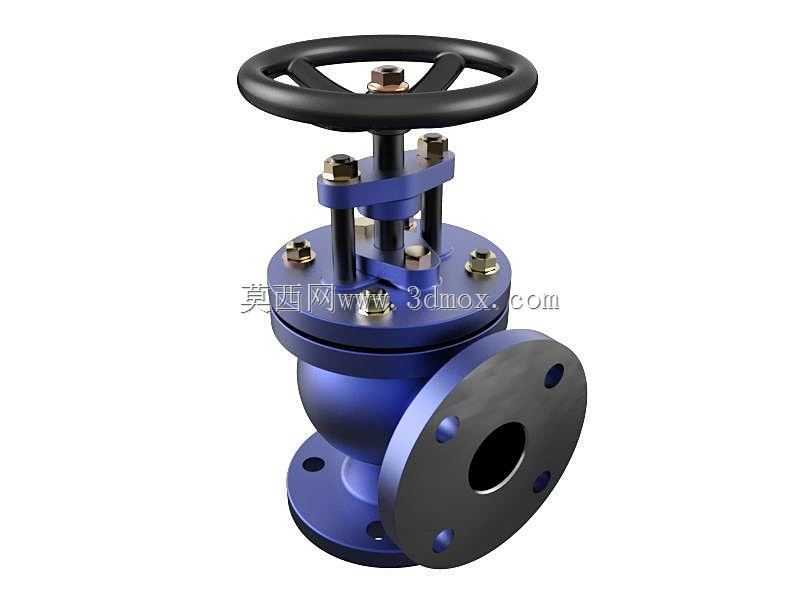

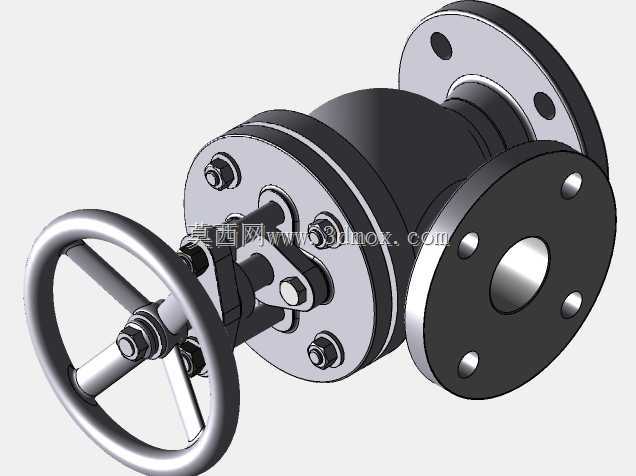

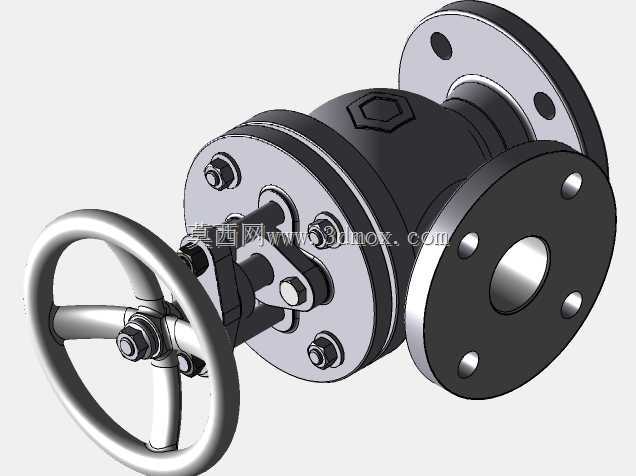

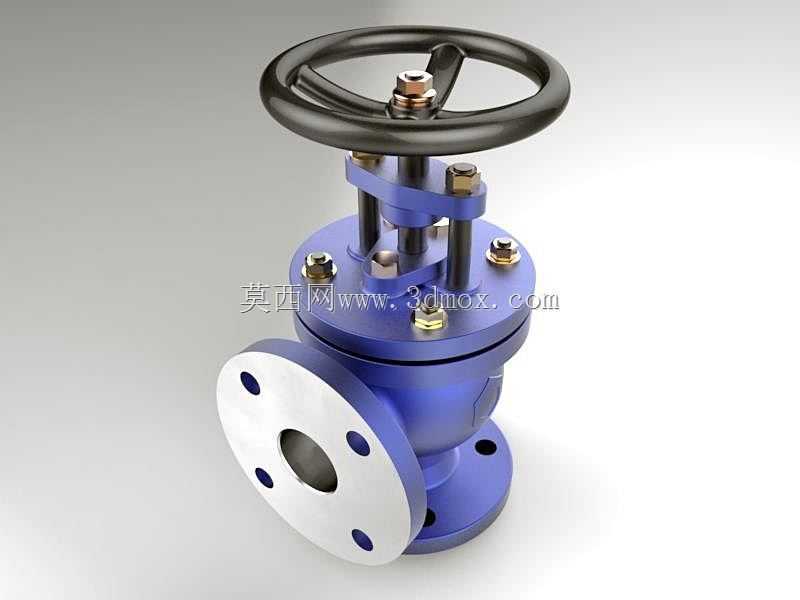

这款角式给水止回阀主要应用于建筑给排水、工业循环水系统、市政供水支线等低压常温清水输送管路中，安装在管路转角位置，既可以通过顶部手轮实现手动截断与导通管路的操作，又能依靠介质自身压力实现止回功能，避免管路内的水反向回流造成水表倒转、泵组叶轮反转、上游管路水压波动等问题，是供水系统中兼顾截断与防倒流功能的常用阀件。从功能特性来看，该阀采用角式流道设计，进出口呈90度垂直布局，相比直通式阀件更适配管路转角处的安装需求，能减少管路弯头的使用数量，降低管路整体的流阻损失；阀瓣采用升降式密封结构，正向通水时介质压力顶起阀瓣实现导通，反向流动时介质压力与阀瓣自重共同作用压紧密封面，实现可靠止回，同时手轮通过阀杆连接阀瓣，旋转手轮可带动阀杆升降，强制控制阀瓣的开合位置，实现流量调节与完全截断，兼顾了截止阀的调节截断能力与止回阀的防倒流能力。设计思路上，整体采用铸钢喷涂蓝色防腐漆作为阀体主体材质，兼顾结构强度与供水场景下的防锈需求，法兰连接端采用标准凸面法兰结构，密封面加工精度满足低压水系统的密封要求，法兰上的螺栓孔位按照对应公称通径的标准间距排布，可直接与同规格的管路法兰配对安装，无需额外加工转接件；顶部手轮采用防滑轮辐结构，操作时握持摩擦力充足，无需额外辅助工具即可完成手动开关操作，阀杆与阀盖之间采用填料密封结构，避免阀杆升降过程中出现介质外漏，阀盖与阀体之间采用螺栓紧固连接，中间加装密封垫片，保证中腔的密封性能，同时方便后期拆解维护，更换内部密封件。从安装边界来看，该阀底部为垂直向下的法兰接口，侧面为水平方向的法兰接口，安装时需注意介质流向需与阀体标注方向一致，即从底部接口流入、侧面接口流出，手轮操作空间需预留足够的旋转半径，避免周边管路或构件遮挡手轮操作路径，法兰对接时需保证两端法兰同轴度偏差在允许范围内，螺栓需对角均匀紧固，避免法兰偏压造成密封失效，整体安装高度与法兰外径均匹配常规低压给水管路的安装空间要求，可直接替换同规格的传统角式截止阀或升降式止回阀，无需改动原有管路布局。
