高隐身性双发重型制空战机结构设计

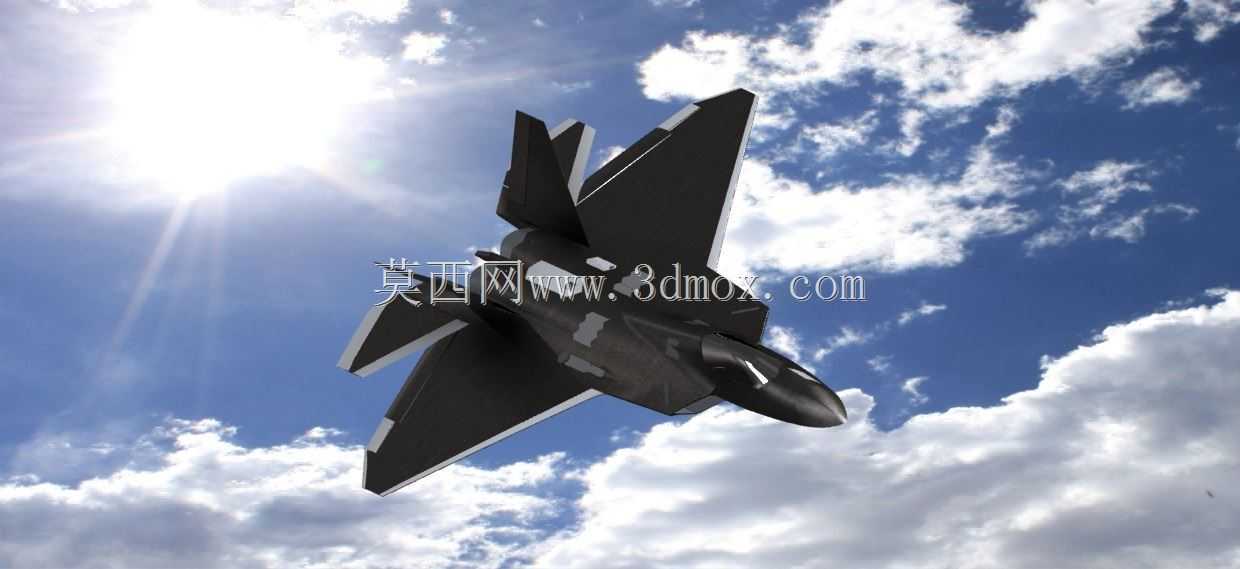

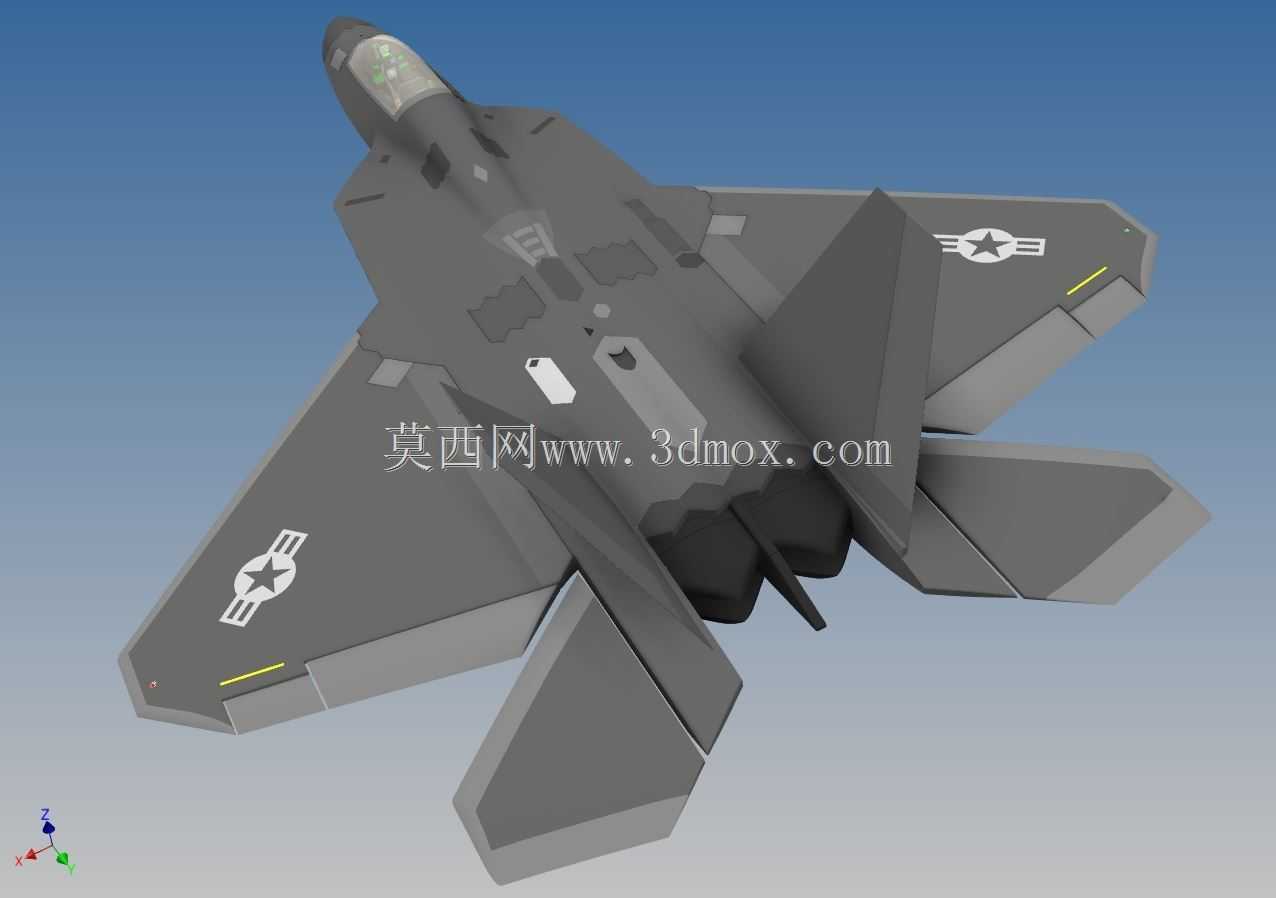

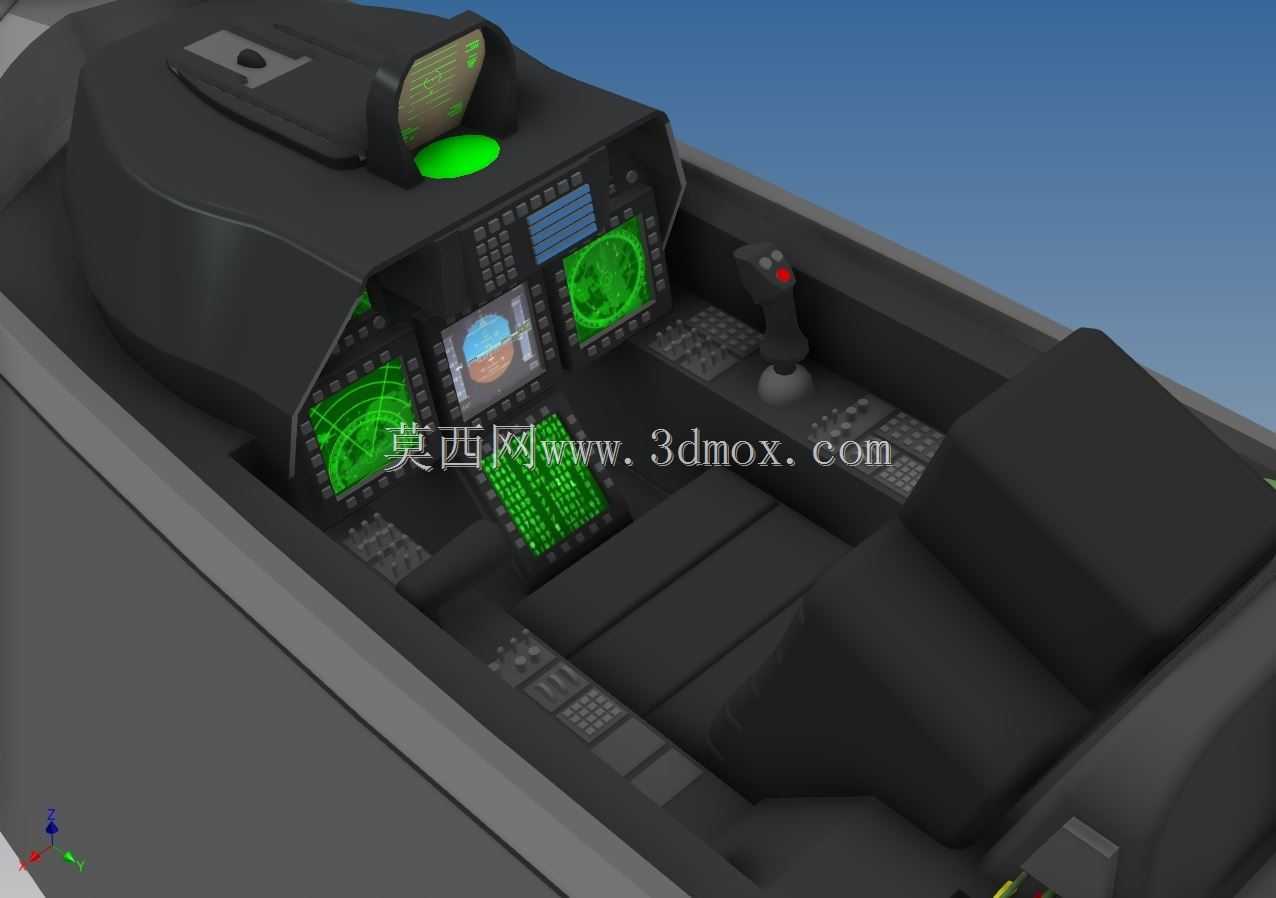

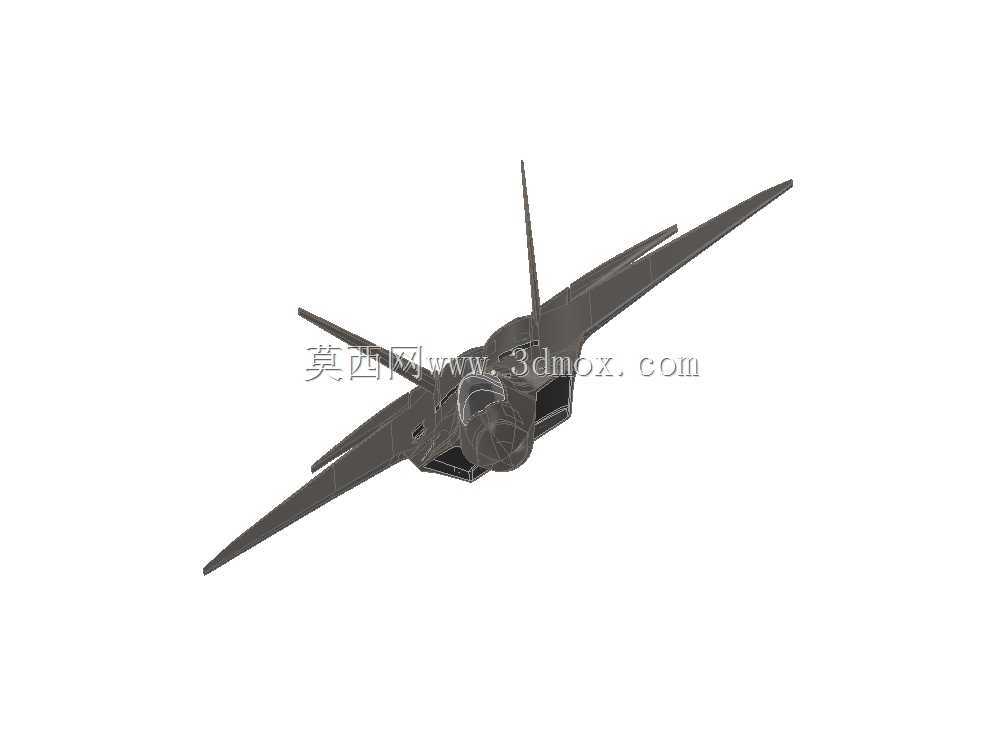

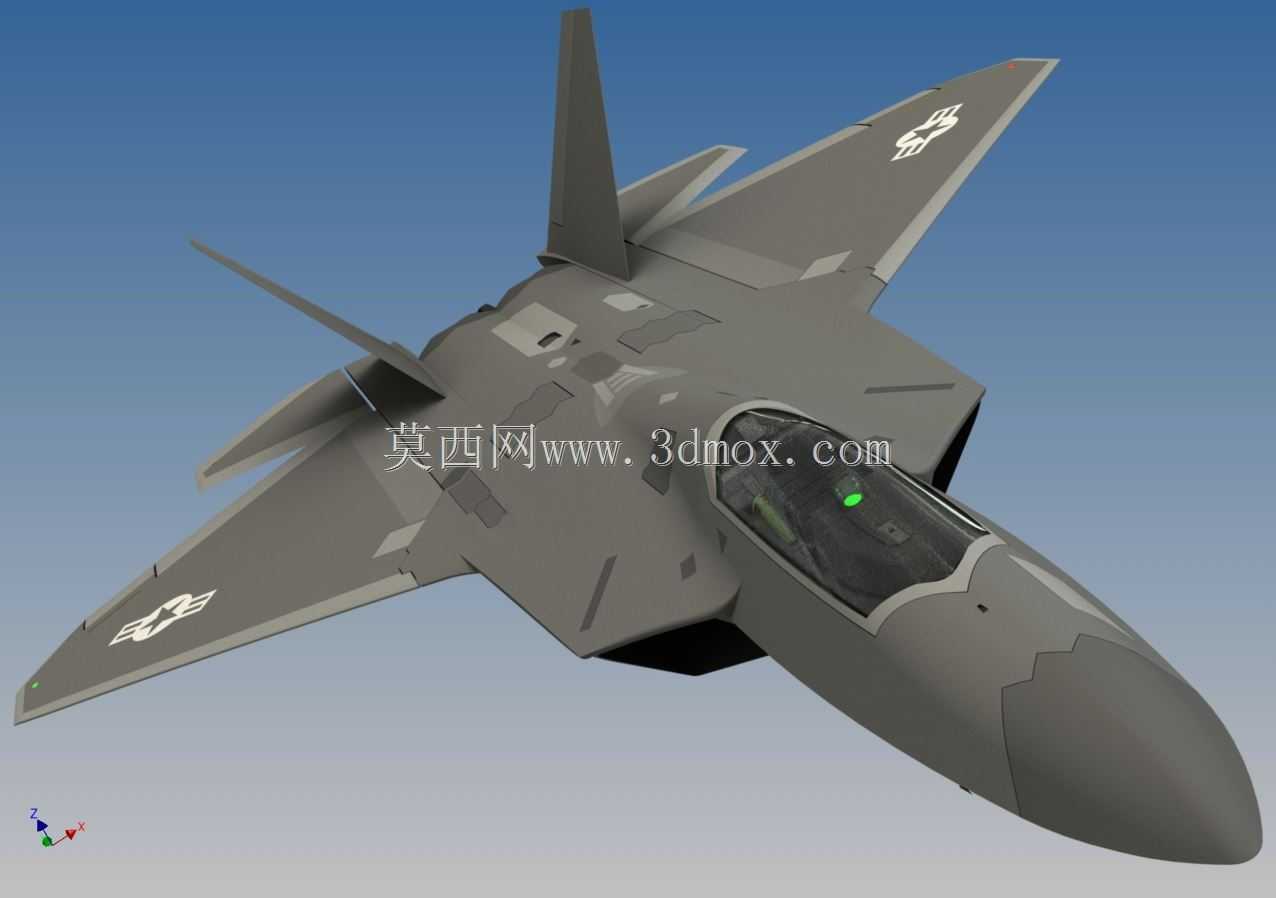

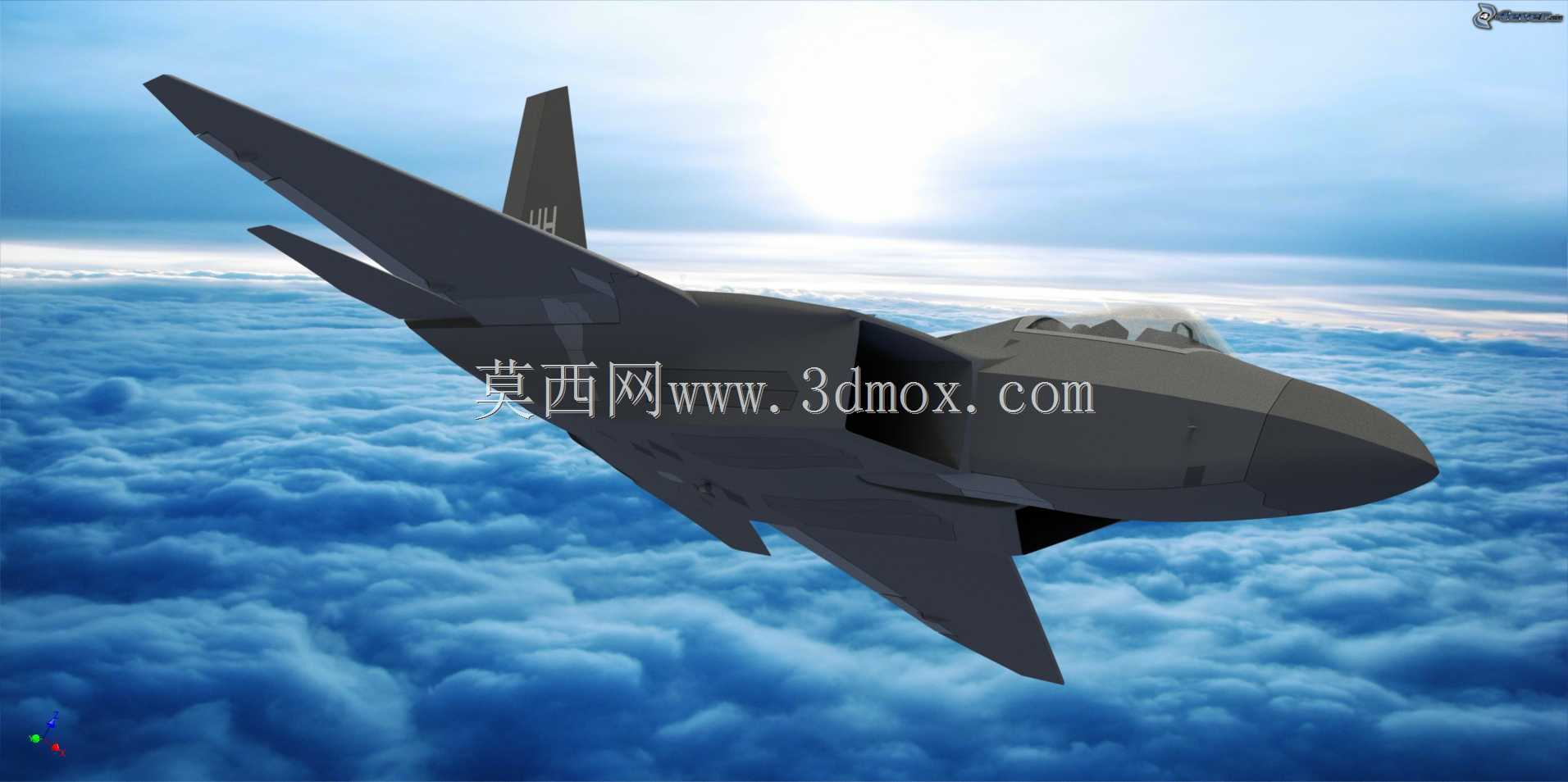

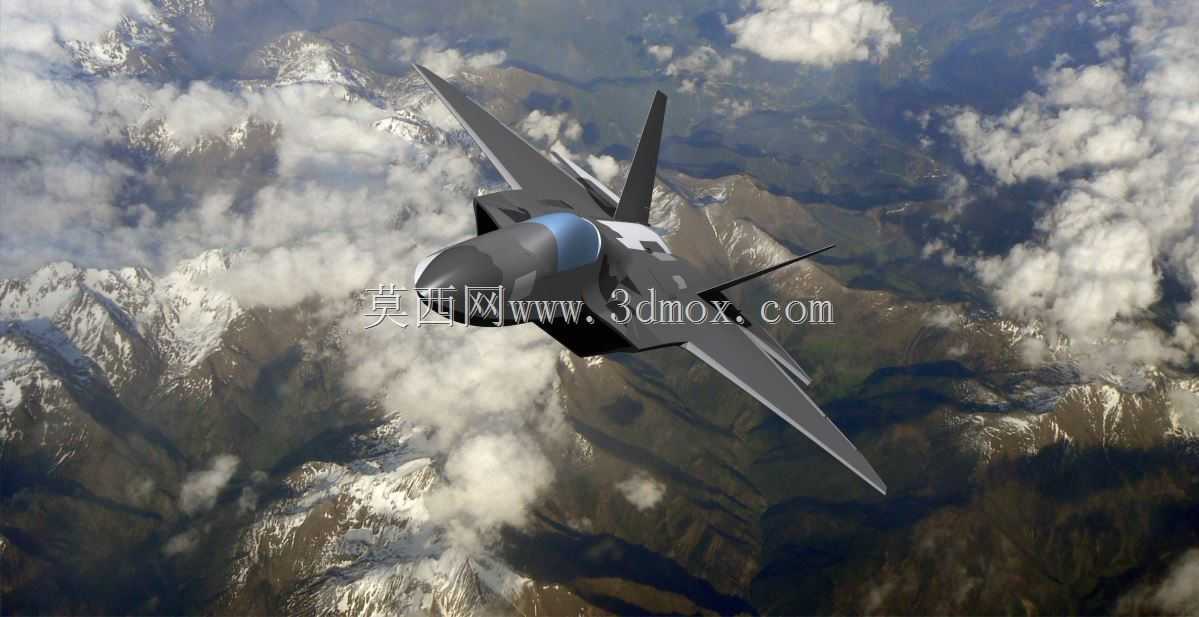

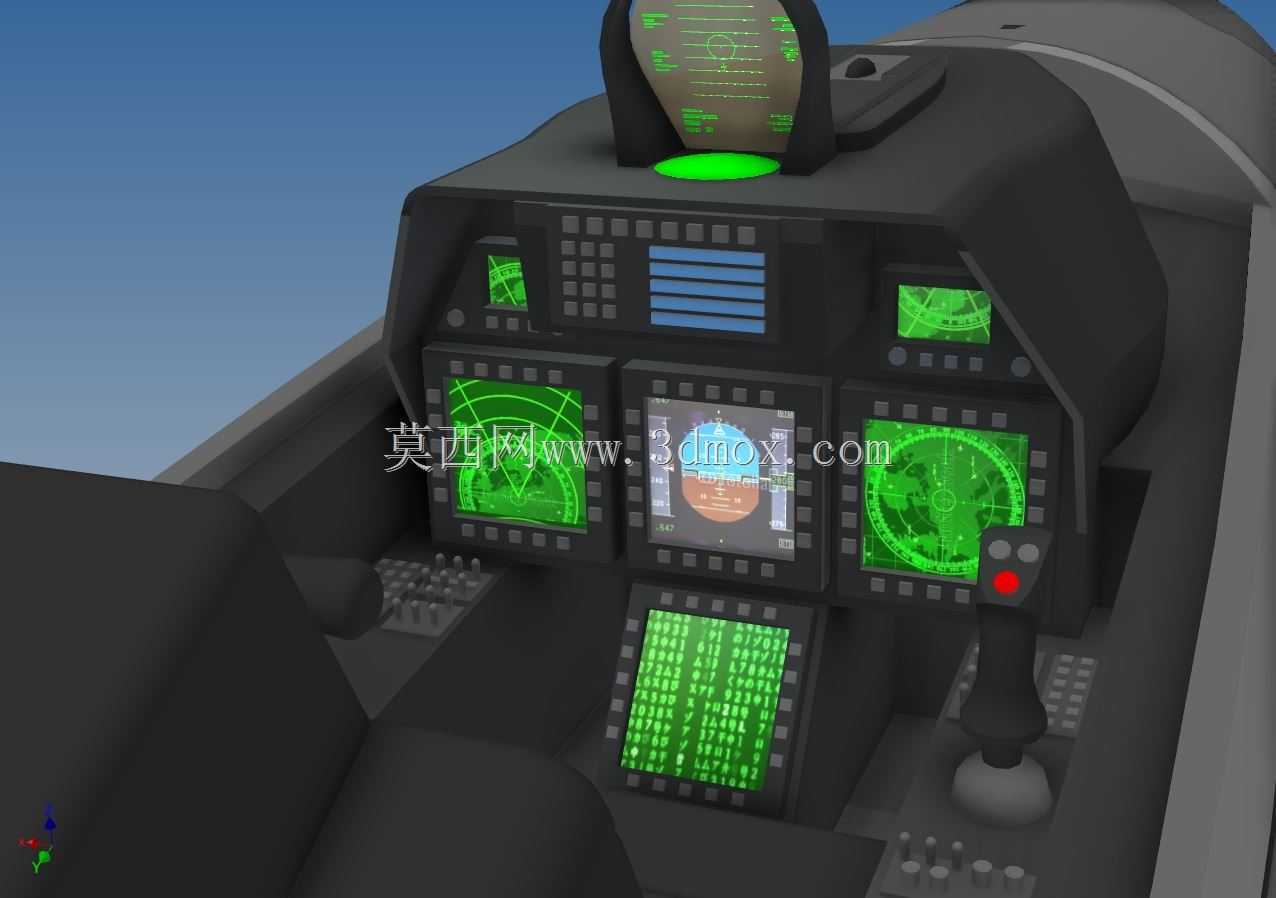

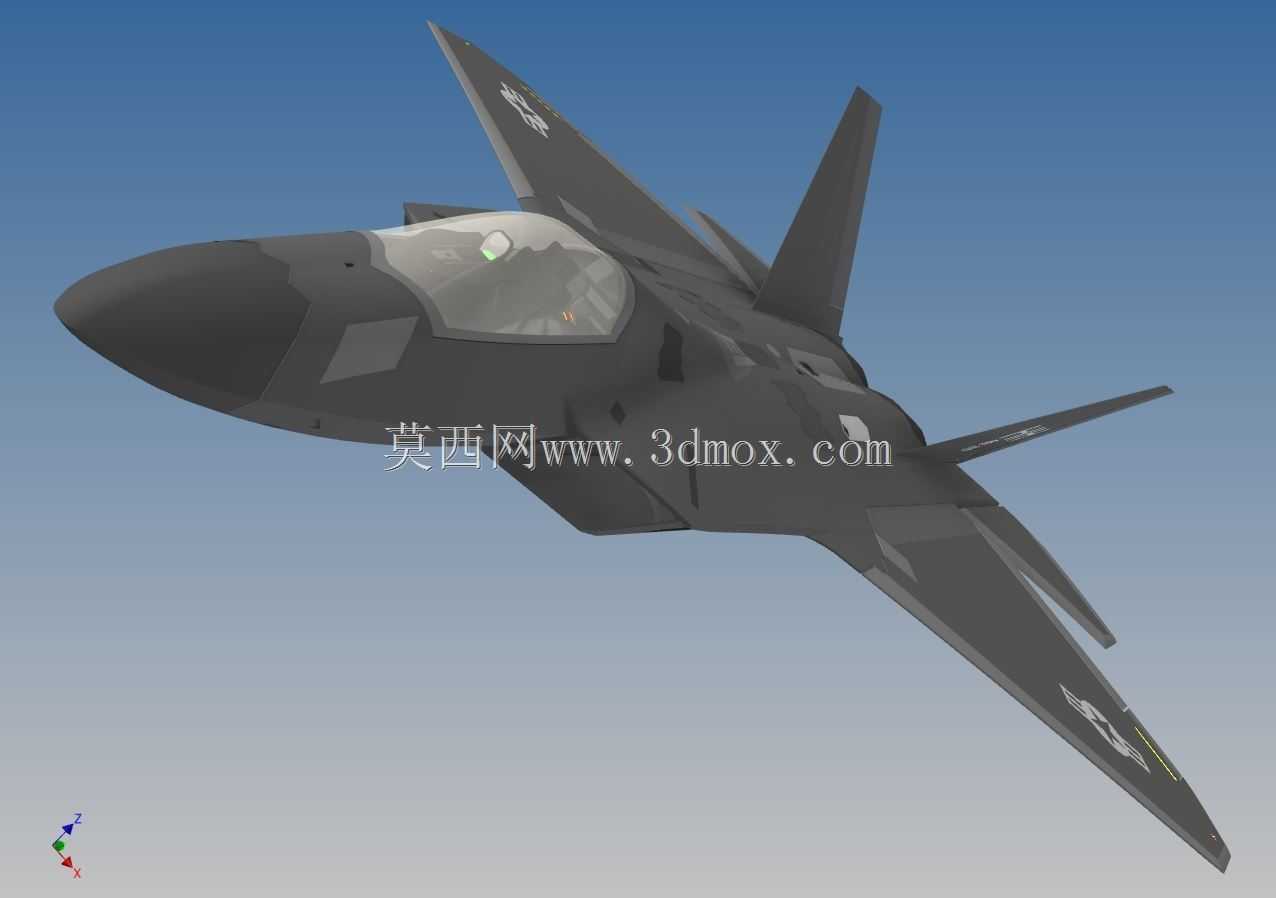

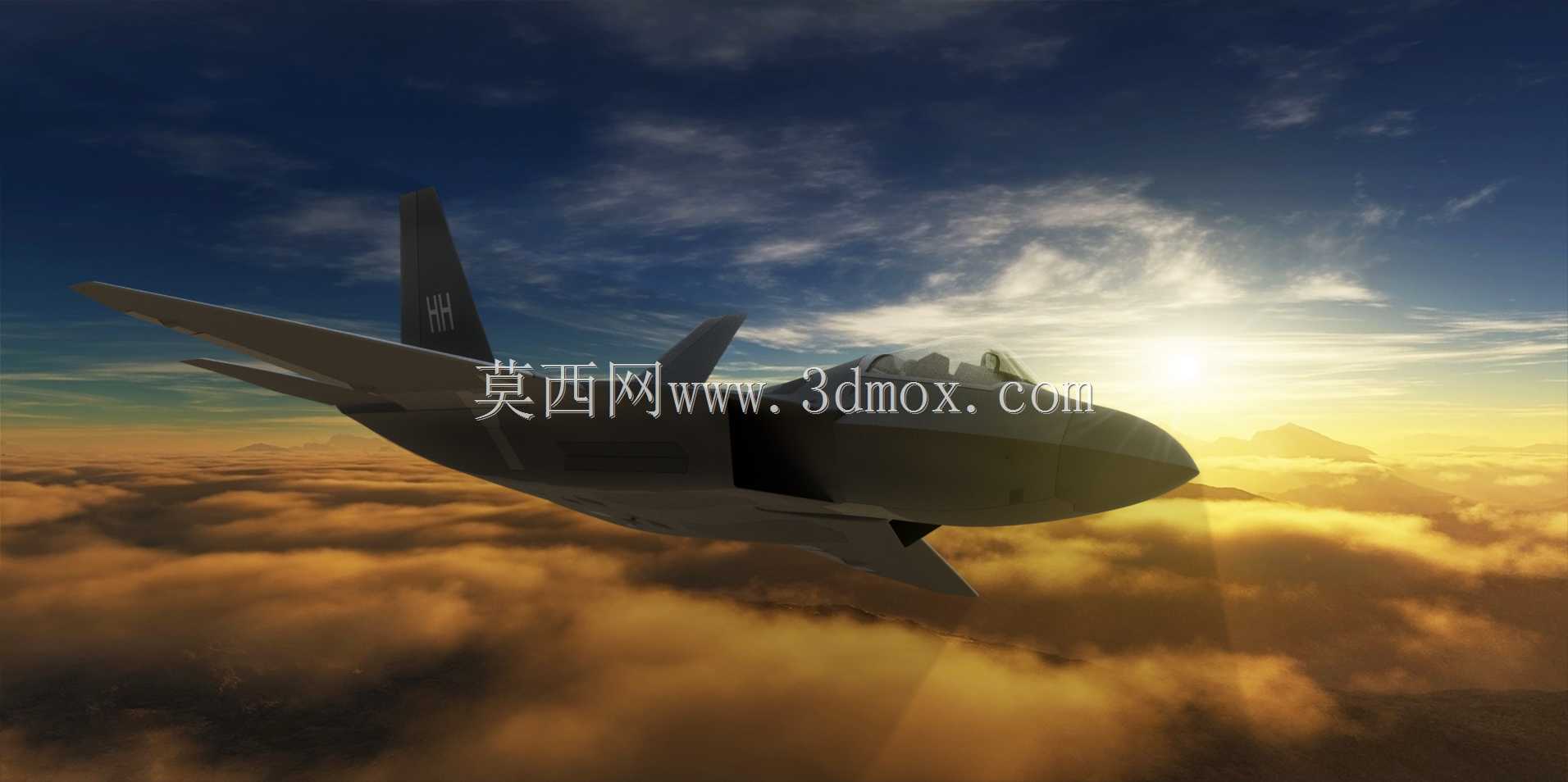

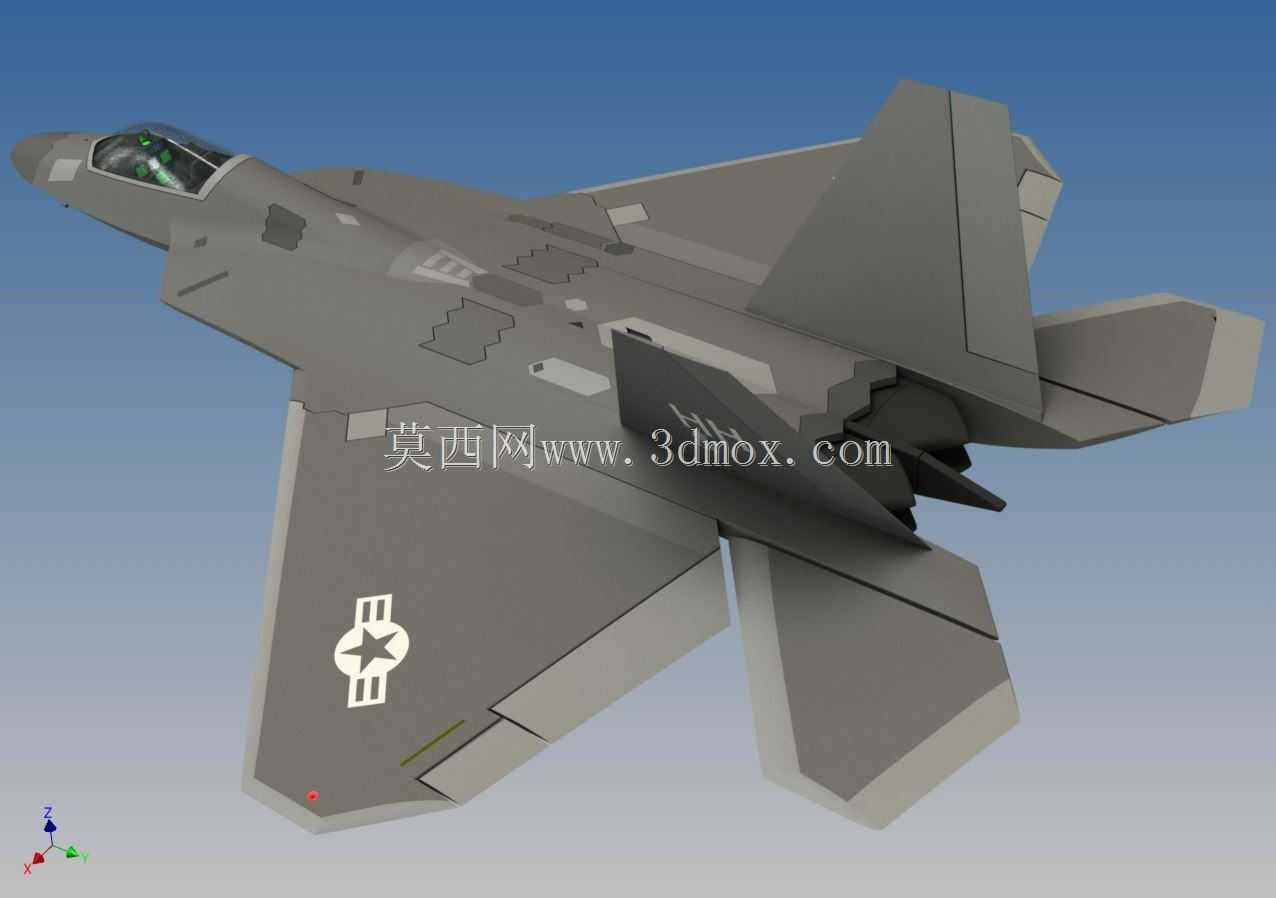

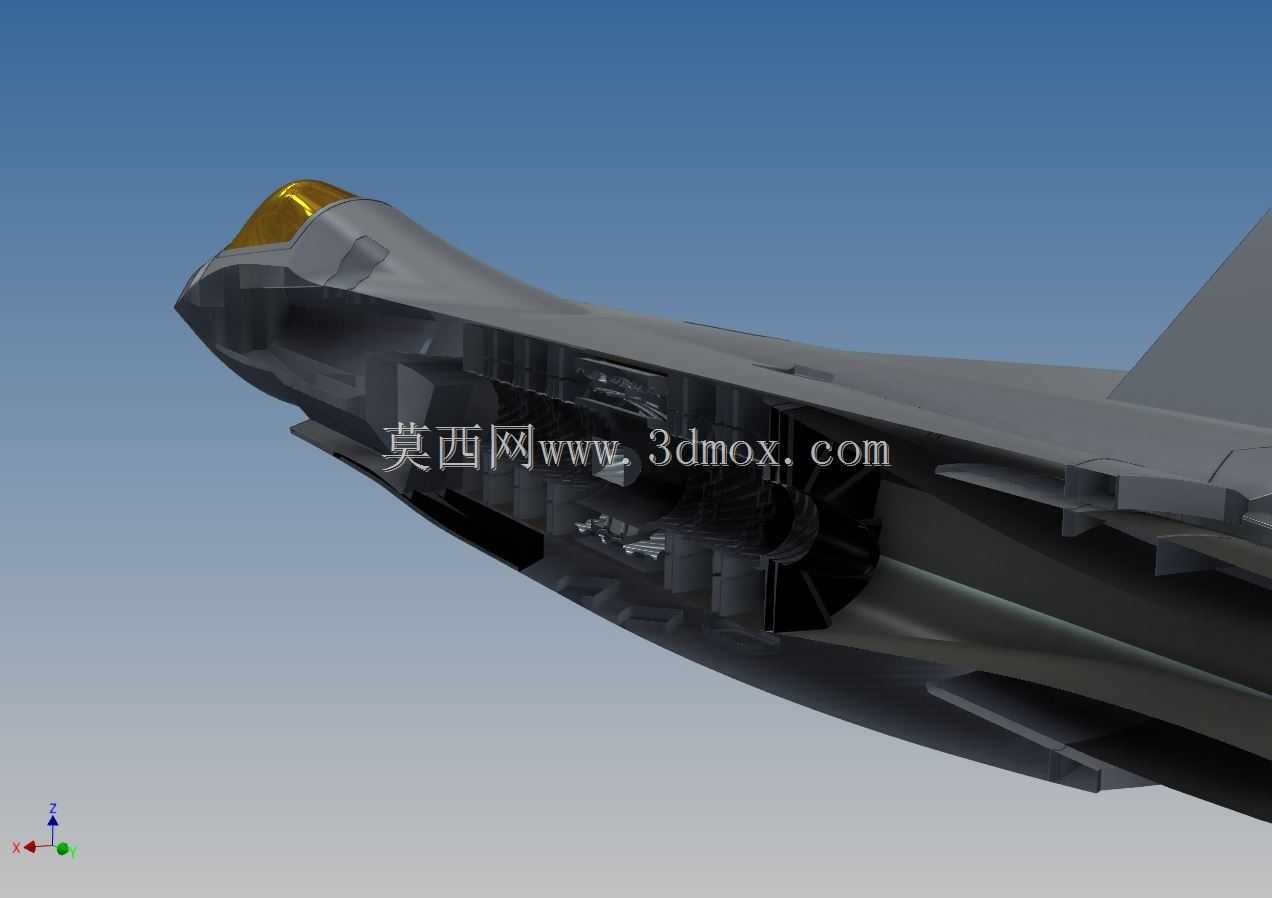

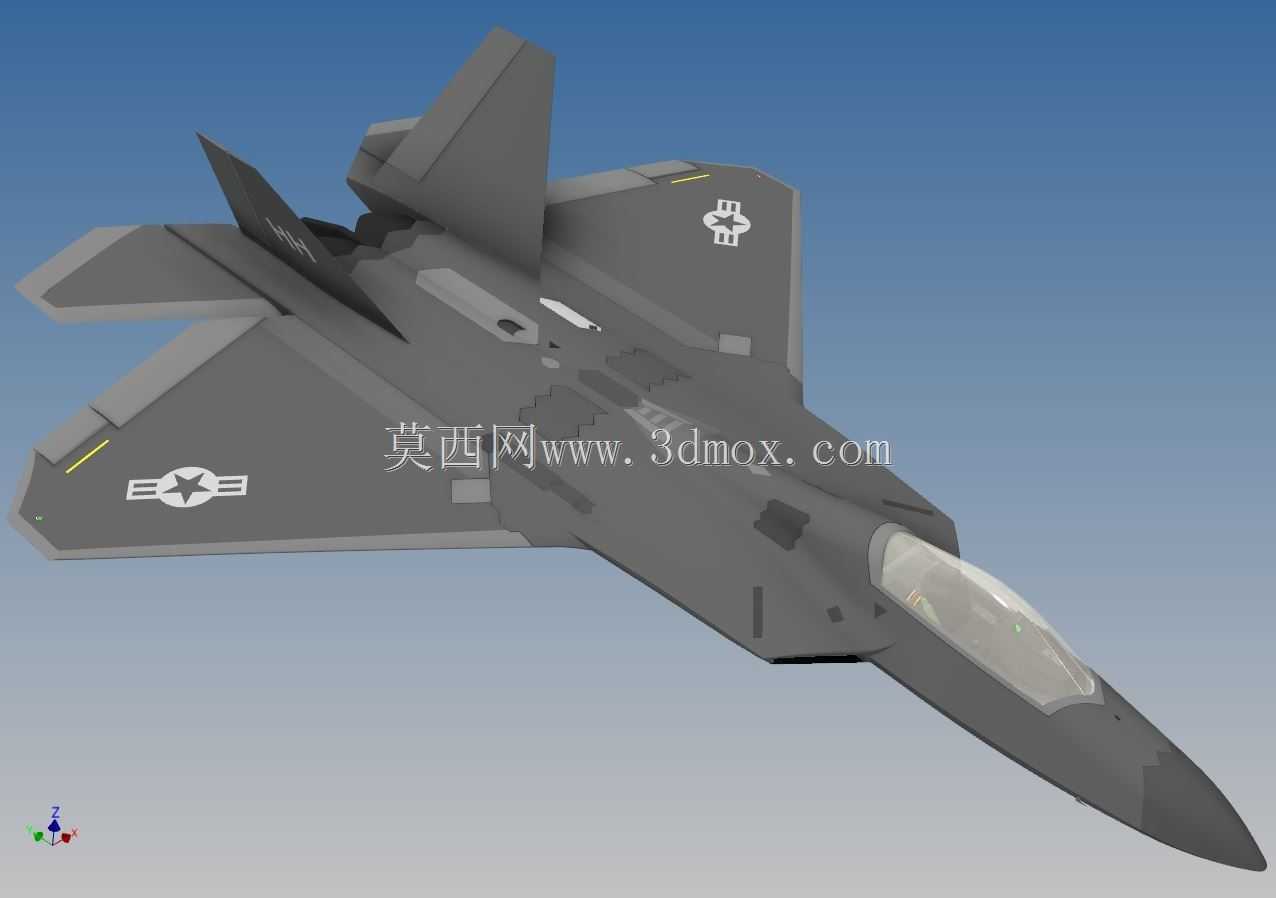

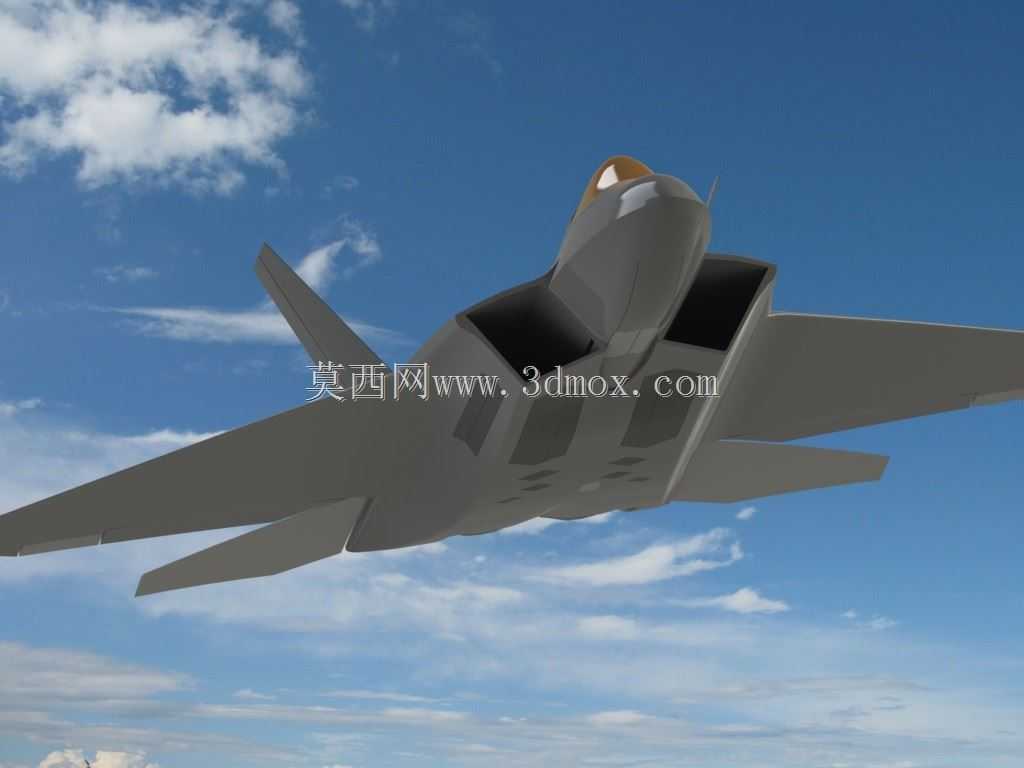

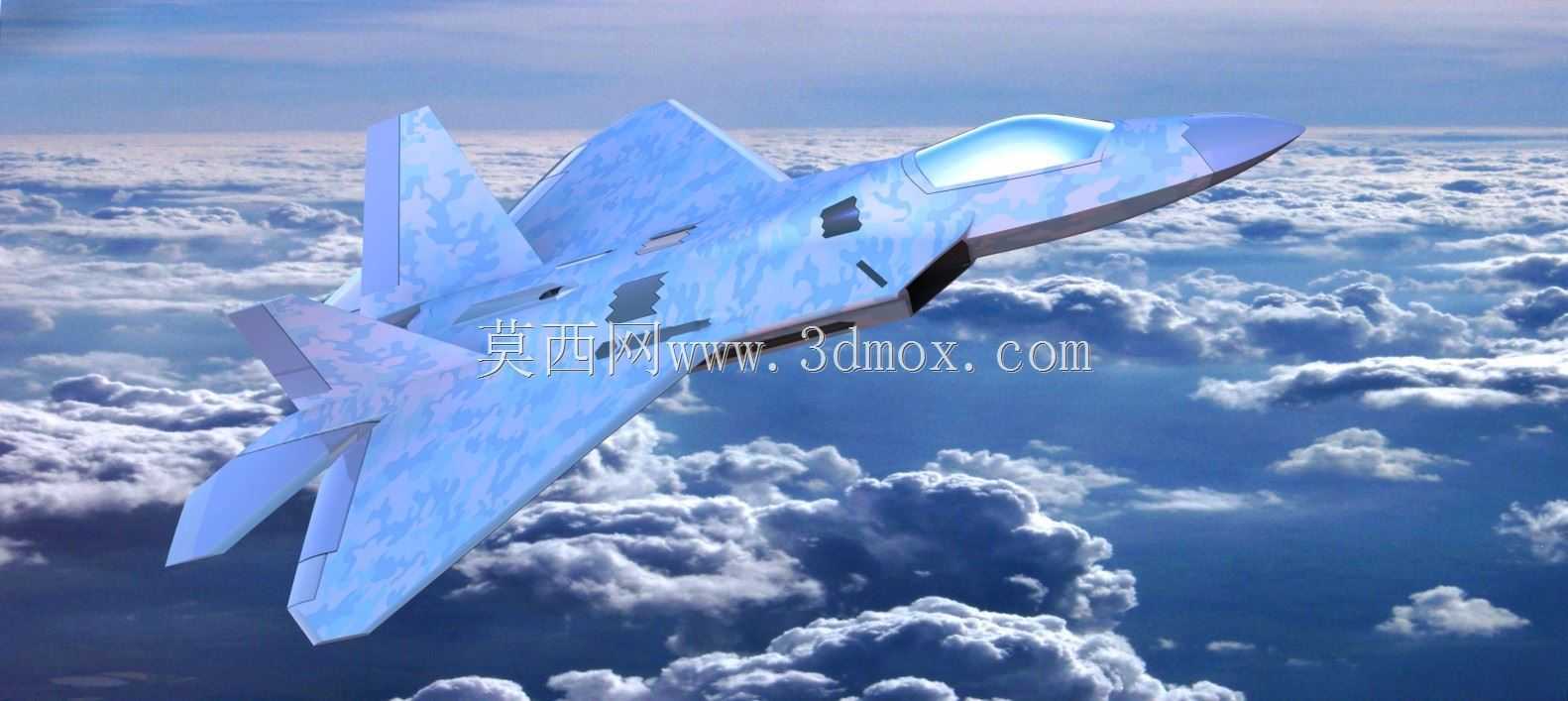

这款双发重型隐身制空战机的三维结构设计，核心围绕第五代战机的制空作战、突防突击任务场景展开，覆盖从气动外形到内部舱段的全尺度结构还原，可用于航空装备结构教学、作战仿真推演、航展展示模型制作、航空科普教具开发等多个场景。从实际作战用途来看，该机型承担着夺取战区制空权、穿透敌方防空网络、执行纵深精确打击、护航高价值空中平台等核心任务，其结构设计完全服务于超音速巡航、超机动飞行、高隐身突防、超视距作战的核心性能需求。在功能特性的结构实现上，整机采用外倾双垂尾常规气动布局，垂尾向外倾斜27度，恰好处于一般隐身设计的临界反射角范围，可大幅降低侧向雷达反射截面积；两侧进气道采用加莱特进气道设计，进气道前缘做了切角修形，与机翼前缘的平行度严格对齐，既保证了超音速飞行状态下的进气效率，又能将入射雷达波反射到非威胁方向；主翼采用菱形切尖三角翼设计，翼身融合段做了平滑过渡处理，既提升了整机的升阻比，又减少了气动阻力与雷达反射源；弹舱采用内置式设计，主弹舱位于机腹位置，侧弹舱布置在进气道外侧，所有武器挂点均收纳于机身内部，避免了外挂武器带来的雷达反射增量与气动阻力，同时舱门边缘均做了锯齿形修形，进一步优化隐身性能。从设计思路来看，整机结构严格遵循“隐身优先、气动兼顾”的原则，所有蒙皮接缝、口盖边缘均设计为锯齿形结构，锯齿边与机翼、垂尾的前缘保持平行，将雷达反射波集中到几个固定的低威胁方向；座舱盖采用整体式无框设计，表面镀有金属导电膜，避免座舱内部结构形成角反射器效应；两台发动机的尾喷口做了二元矢量修形，喷口边缘采用平行锯齿设计，既可以通过矢量偏转提升超机动飞行时的姿态控制能力，又能降低尾喷口的红外辐射特征与雷达反射信号；机身表面的所有传感器天线均采用共形设计，嵌入蒙皮内部，避免了传统外露天线带来的气动干扰与反射增量。在外形尺寸与安装边界上，整机长度控制在19米级，翼展约13.5米，机高约5米，空机结构重量对应的重心位置严格控制在机翼平均气动弦长的35%位置，保证亚音速与超音速飞行状态下的静稳定度匹配；起落架采用前三点式布局，前起落架布置在座舱后下方的进气道中间位置，主起落架收纳于机翼根部与机身连接的舱段内，收放路径完全避开内部弹舱、油箱与航电设备舱的安装空间；内部航电舱、燃油舱、动力舱的安装边界严格按照整机重心分布规划，重型部件尽量靠近重心布置，降低机动飞行时的转动惯量，提升姿态响应速度；尾喷口的安装位置与垂尾、平尾的间距经过反复校核，既保证矢量偏转时不会与尾翼结构发生干涉，又能让垂尾对尾喷口的红外辐射形成一定的遮挡，降低红外探测设备的发现距离。
