日产万吨级2串旋风预热器水泥生产设备

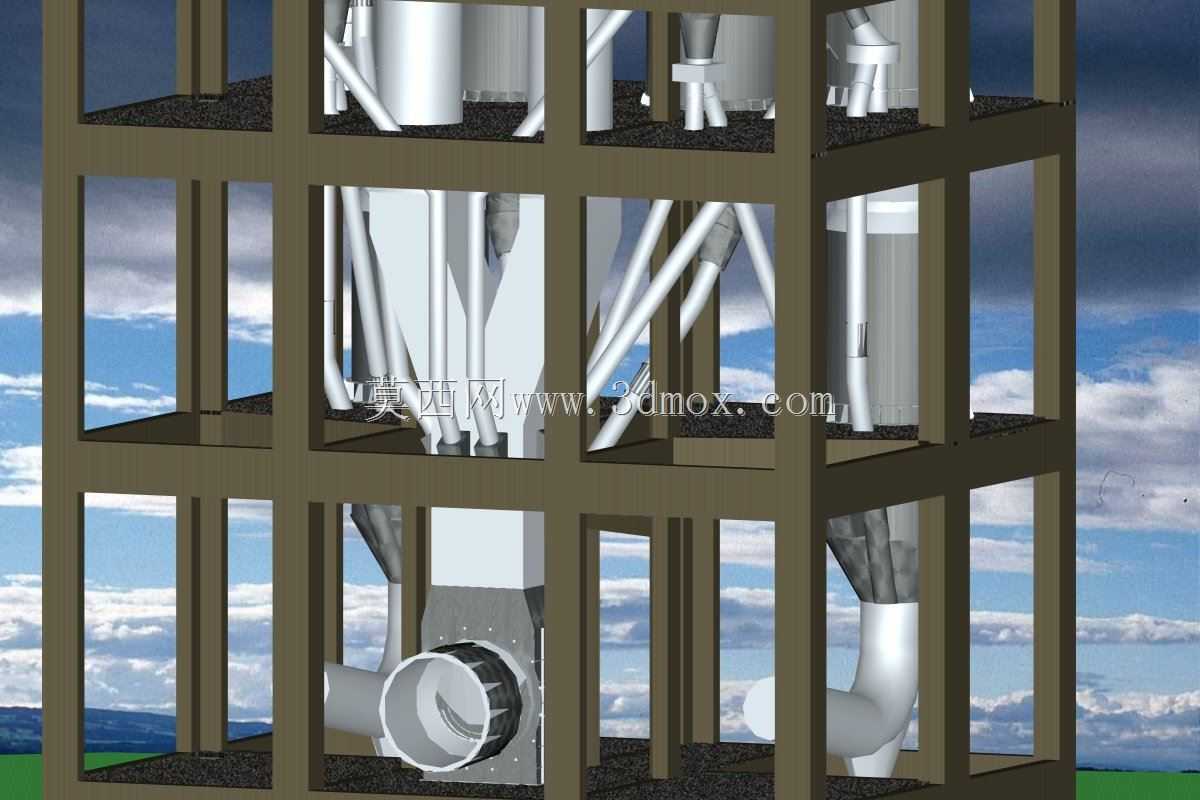

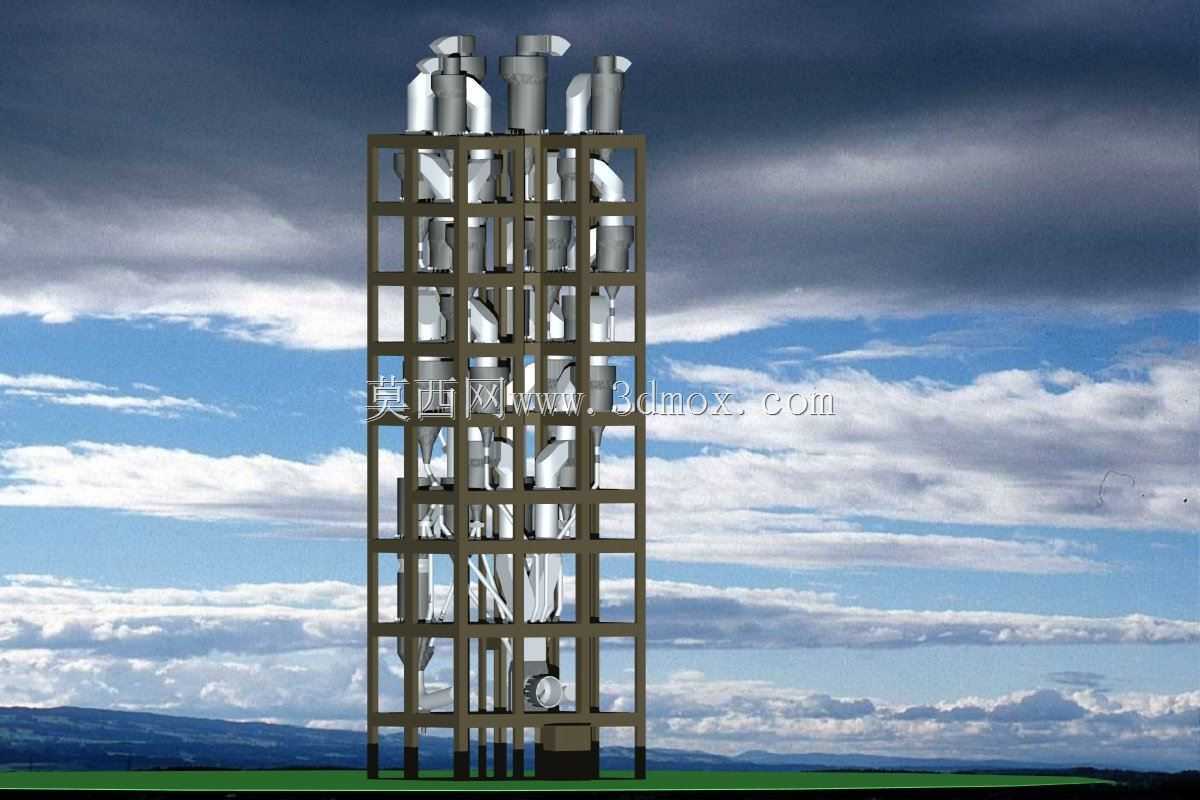

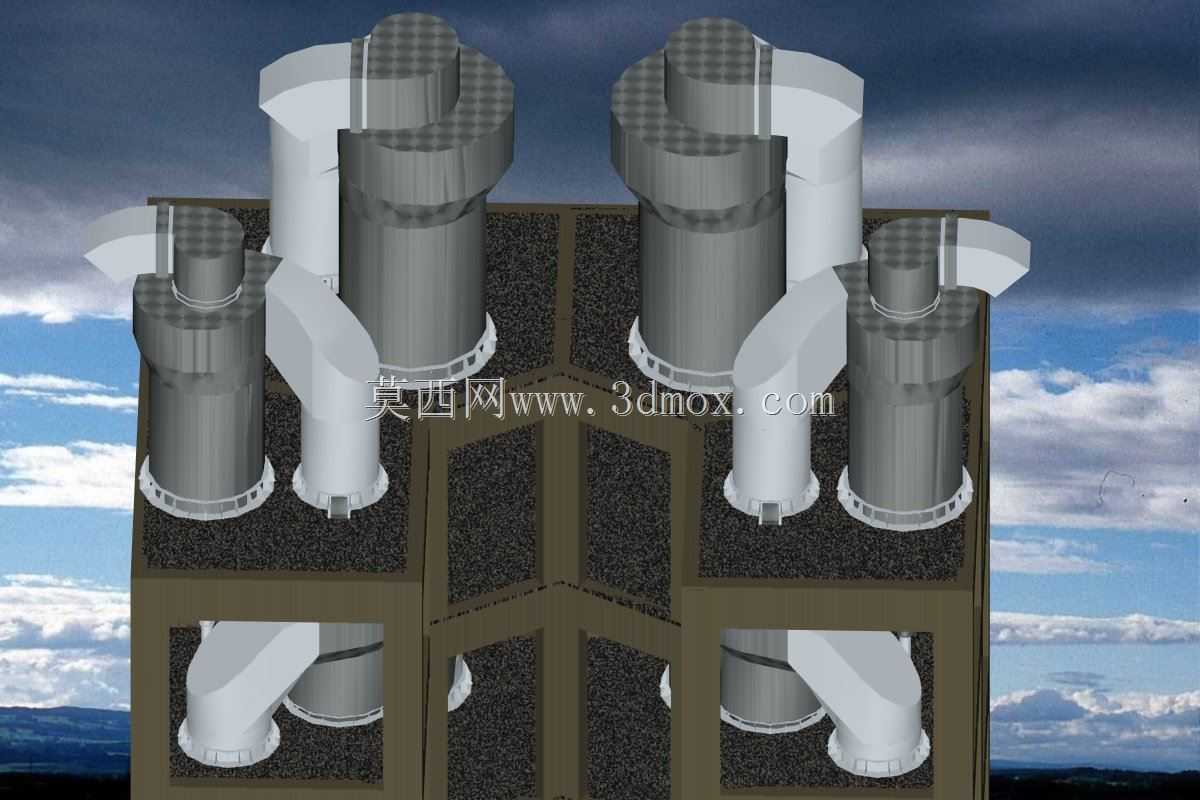

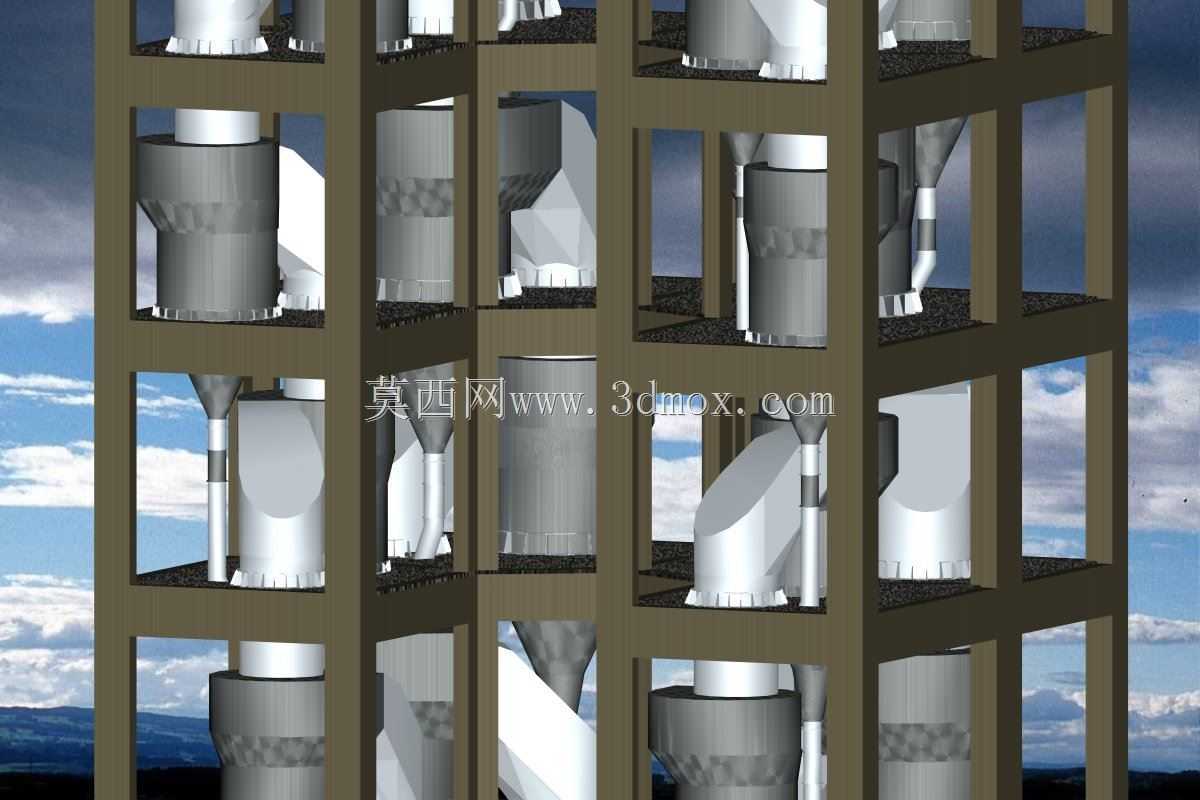

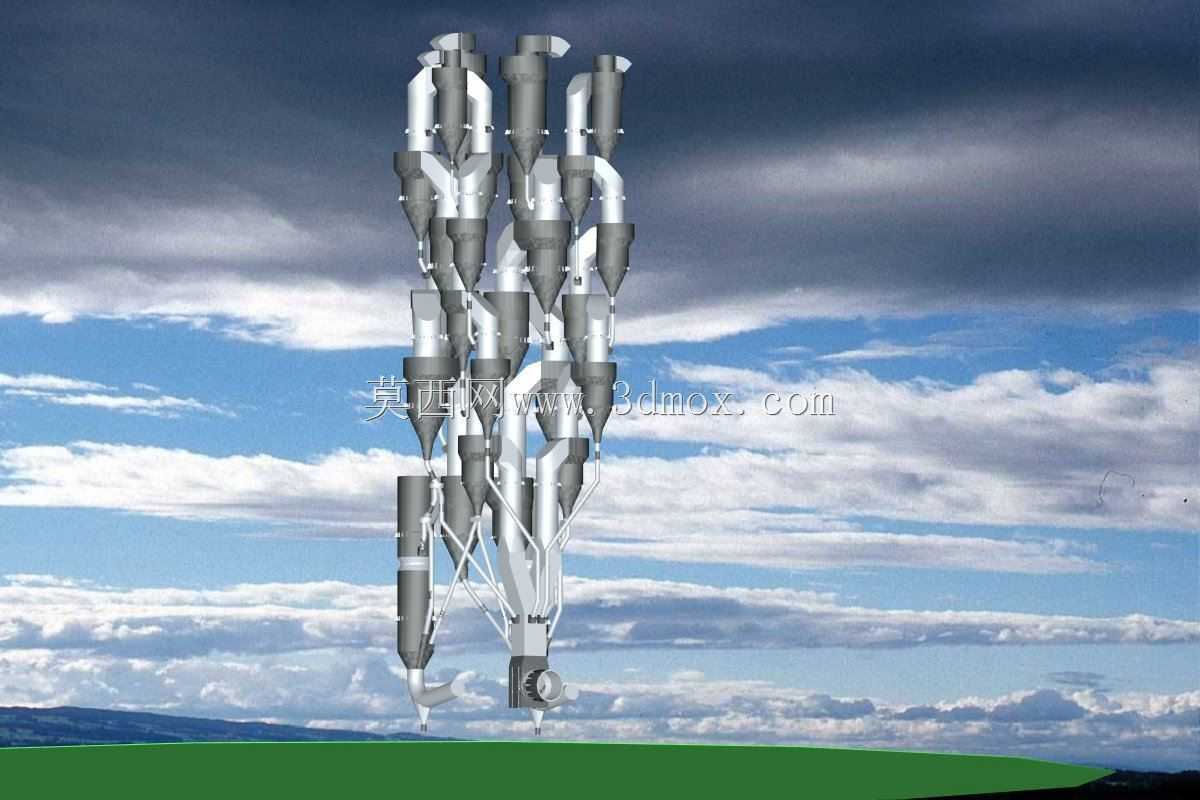

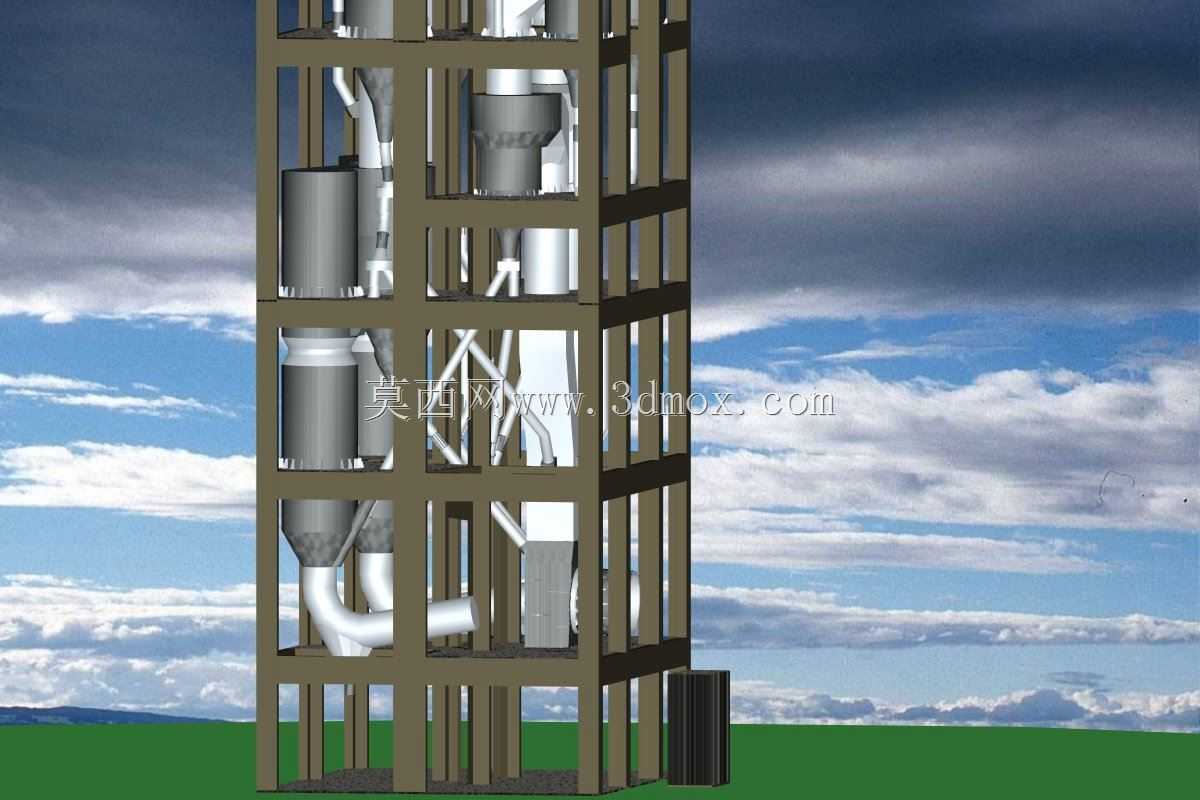

旋风预热器是新型干法水泥熟料生产线窑尾系统的核心热工设备，承担着生料预热、气固分离、部分碳酸盐分解的关键职能，直接决定整条水泥生产线的热效率、熟料产量与能耗水平，是万吨级大型水泥生产线不可或缺的核心组成部分。这套2串布局的旋风预热器，适配日产10000吨熟料的大型水泥生产线需求，采用双列并行的结构设计，能够在高产能工况下保障气固两相流的稳定换热，避免单列设备在超大处理量下出现的气流分布不均、换热效率下降、压损过高的问题。设备整体采用钢结构框架支撑，各级旋风筒沿框架竖向分层排布，充分利用竖向空间完成生料与高温窑气的逆流换热，高温烟气从回转窑尾部进入预热器系统后自下而上流动，生料粉从上部各级旋风筒的连接管道处均匀喂入，在管道内被高速气流分散、悬浮，与高温烟气充分接触完成快速换热，随后进入旋风筒完成气固分离，分离后的生料逐级向下进入下一级换热单元，最终进入分解炉完成大部分碳酸盐分解后送入回转窑煅烧，而换热后的低温烟气从预热器顶部排出，可接入余热发电系统进一步回收热能，最大化能源利用效率。在设计层面，这套预热器针对不同级次的工况需求匹配了差异化的旋风筒直径参数，最上部靠近窑尾的第一至第六级旋风筒分别采用5.7米、5.7米、6.0米、6.0米、6.0米、6.0米的筒体直径，适配不同温区、不同含尘浓度下的气固分离需求，保障各级分离效率处于最优区间，减少物料内循环带来的热损与压损；与分解炉衔接的一级直筒段采用7.2米、7.2米、7.5米、7.5米、7.5米、7.5米、7.5米的直径设计，匹配分解炉出口高含尘、高风速的工况特点，避免物料沉积堵塞。系统配套设置了1米直径的分隔门、0.9米直径的转换阀门，可在生产过程中灵活调节两路气流、料流的分配比例，在单路设备需要检修时可通过阀门切换实现部分负荷生产，降低停窑检修带来的产能损失；顶部配套的烟室尺寸为4.6米×4.6米×6米，能够均匀汇集两路预热器排出的烟气，保障气流平稳进入后续废气处理与余热回收单元。整套设备的钢结构框架采用模块化分层设计，各级旋风筒、连接管道、阀门组件均预留了对应的安装支撑点位，安装时可按照分层吊装的方式依次完成各级组件的拼接固定，大幅缩短现场安装周期；框架外侧预留了检修通道、平台与护栏的安装位置，能够满足日常生产过程中巡检、易损件更换、设备维护的操作空间需求。在实际生产应用中，这套双列旋风预热器可将入窑生料的温度提升至800摄氏度以上，完成90%以上的碳酸盐分解反应，大幅降低回转窑的热负荷，相比传统单列预热器系统可降低约10%的单位熟料热耗，同时有效减少系统压损，降低高温风机的运行能耗，适配大型水泥生产线高产能、低能耗、长周期稳定运行的生产需求，可广泛应用于新建大型干法水泥生产线、老旧水泥线产能升级改造等场景，为水泥生产企业提升生产效率、降低能源消耗、稳定熟料品质提供可靠的设备支撑。
