垂直旋转式十车位智能立体停车装置

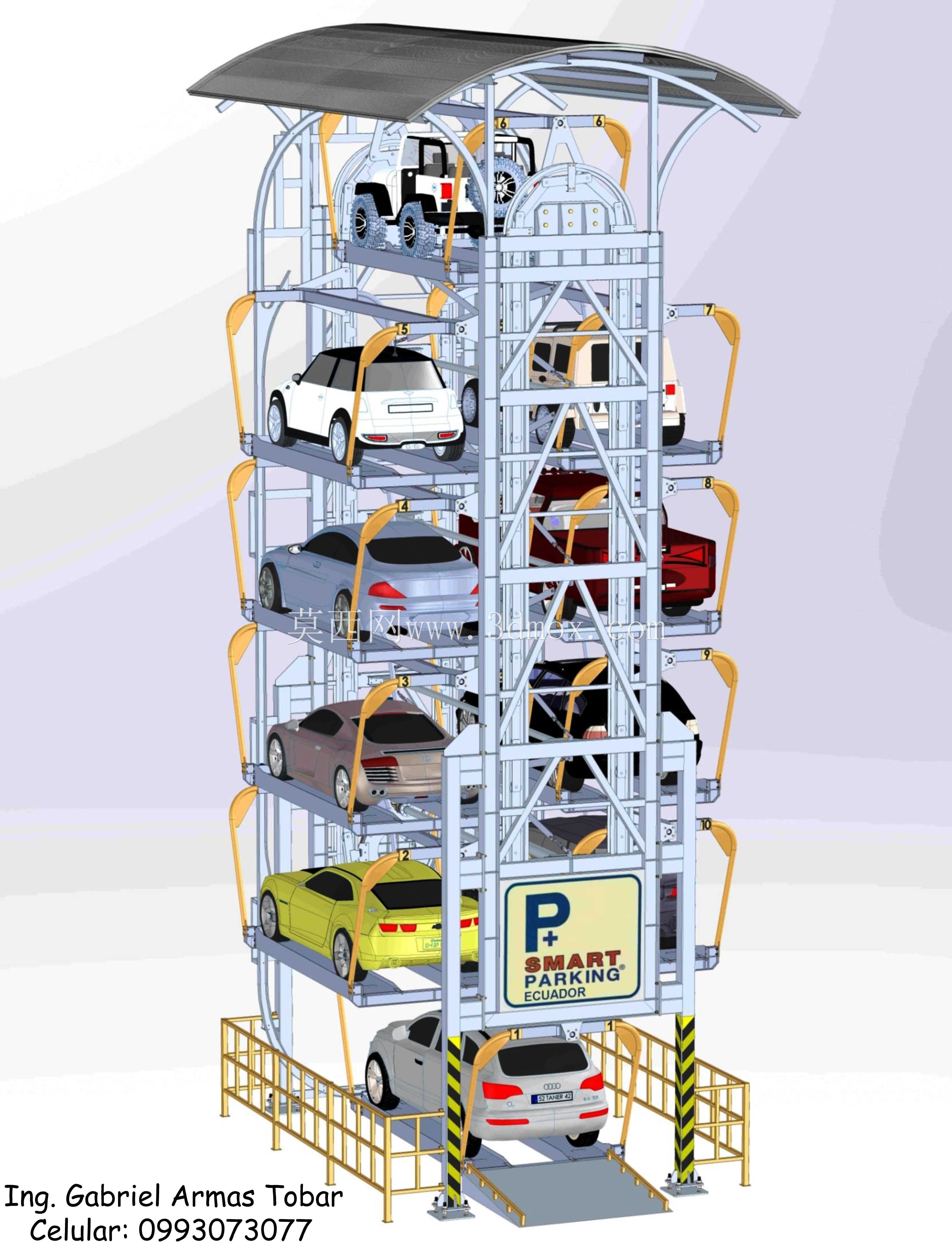

这款垂直旋转式智能停车装置，主要面向城市核心区土地资源紧张的场景设计，可广泛应用于老旧小区补建停车设施、商圈边角地块扩容、写字楼配套停车区、医院访客临时停车点等用地局促的区域，解决传统平面停车场车位密度低、土地利用率不足的痛点，单组设备仅需占用约2个标准平面车位的占地面积，即可实现10台SUV及常规轿车的停放需求，相比同面积平面停车场地，容车率提升4倍以上。设备整体采用垂直循环 carousel 式结构布局，核心承载框架为桁架式钢结构设计，通过顶部的传动机构带动挂载载车板的环形链条做循环回转运动，用户存取车辆时，仅需将车辆驶入地面层的出入位，系统即可自动驱动链条转动，将目标载车板平稳输送至地面出入口位置，全程无需用户驾车在车库内坡道绕行，也不需要倒车入库的复杂操作，大幅降低新手驾驶员的泊车难度，同时减少车库内人车混行的安全隐患。在功能设计上，每块载车板都做了适配SUV车型的边界尺寸优化，载车板两侧设置有限位挡块与防滑纹路，避免车辆停放后出现滑移，载车板与主框架的连接部位采用耐磨铰接结构，可在回转过程中始终保持载车板水平状态，防止车辆停放过程中出现倾斜剐蹭。设备顶部设置有防雨遮阳顶棚，可适配露天安装场景，避免停放车辆长期被日晒雨淋，底部出入位置设置有安全防护围栏与警示桩，设备运行时围栏区域形成安全隔离带，防止无关人员误入运行区间造成安全事故。设计过程中充分考虑了安装边界的适配性，设备整体外轮廓宽度控制在6米以内，高度根据10层载车板的回转半径设计为12米左右，安装时仅需对地面做硬化找平处理，不需要大规模开挖地下基坑，既可以独立单组安装，也可以多组并排拼接形成规模化停车区域，适配不同场地的尺寸条件。传动系统采用低速大扭矩的驱动配置，回转过程运行平稳无明显晃动，存取单台车的平均耗时不超过90秒，相比传统升降横移类立体车库，设备的运动部件更少，后期维护成本更低，同时不会出现横移车位故障导致整列车位无法使用的问题，运行可靠性更强。
