Sondex板式换热设备结构设计

这款板式换热设备主要面向工业流体换热场景设计，可广泛应用于暖通空调、化工制程、食品加工、电力冷却、船舶动力配套等多个领域，核心作用是实现不同温度流体之间的热量传递，在加热、冷却、热回收、冷凝、蒸发等工艺环节中承担核心换热功能，相比传统管壳式换热器，它具备更高的换热效率、更小的占地空间，更适配对安装空间、换热效率有较高要求的工况场景。

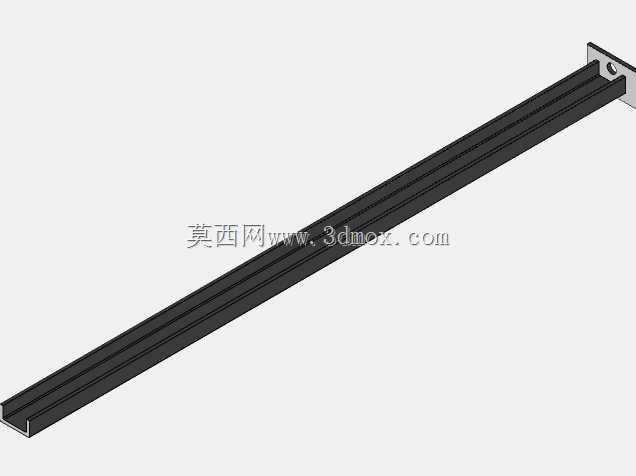

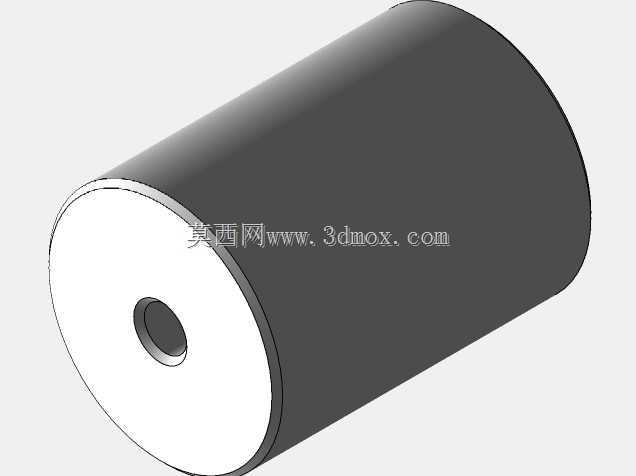

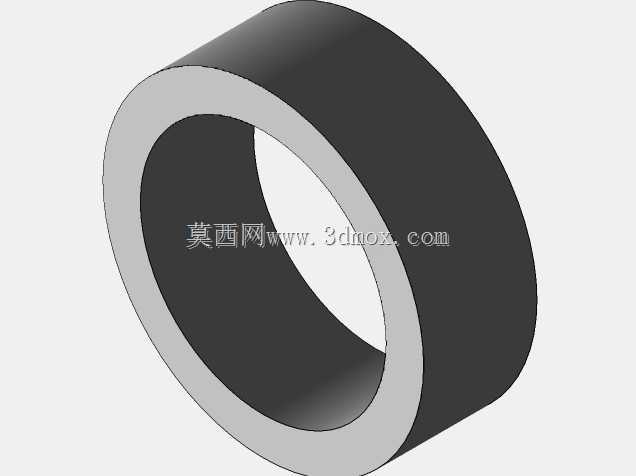

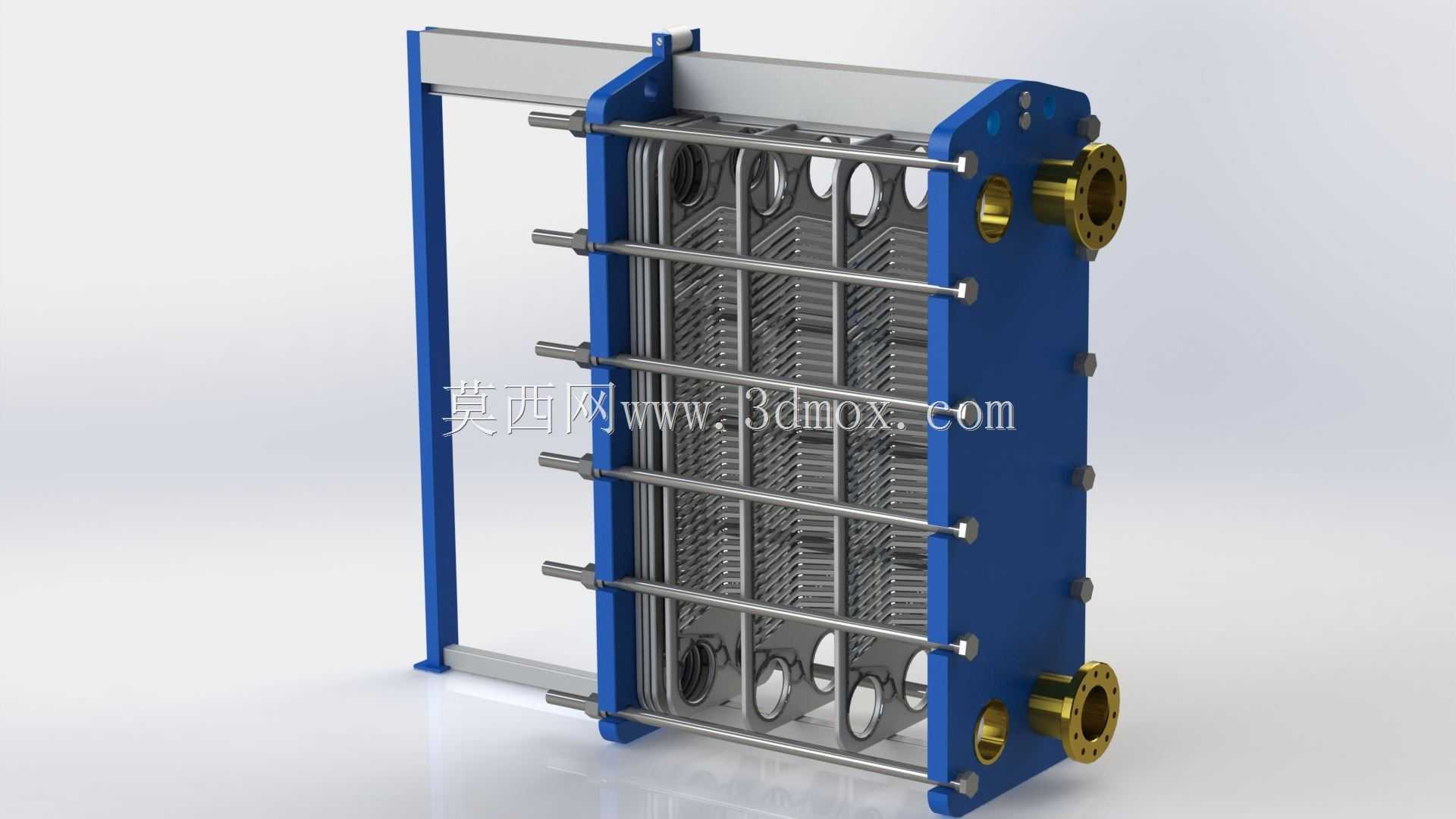

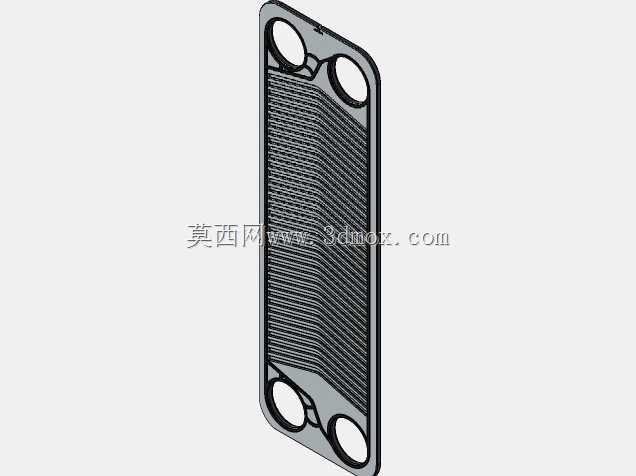

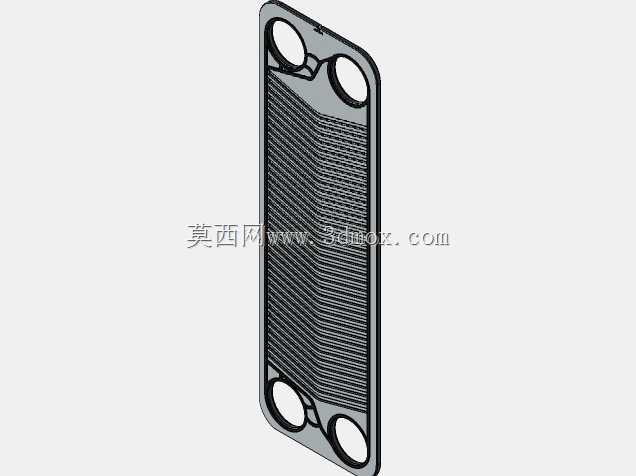

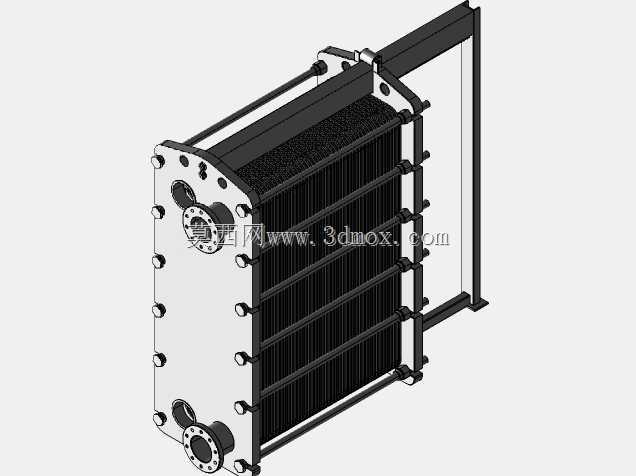

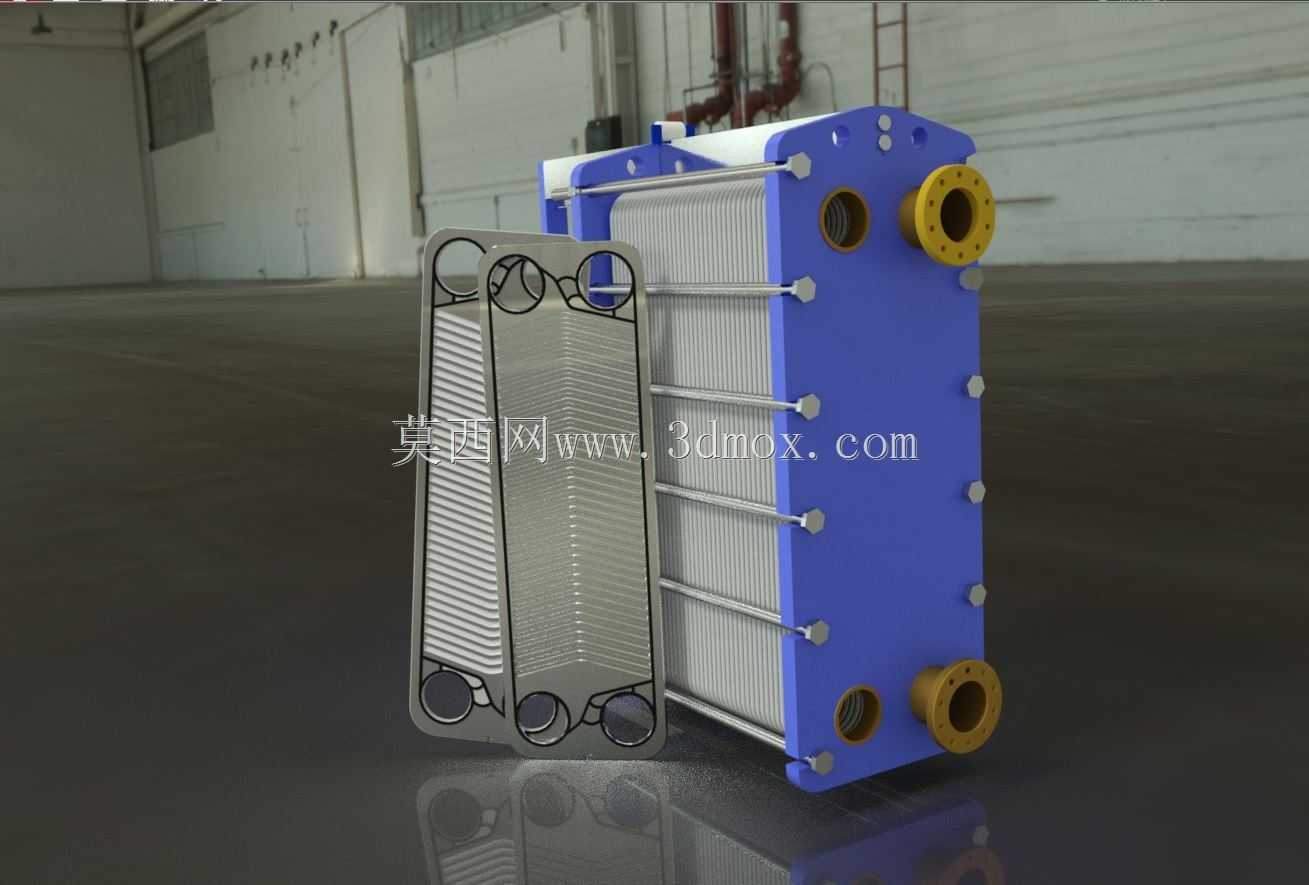

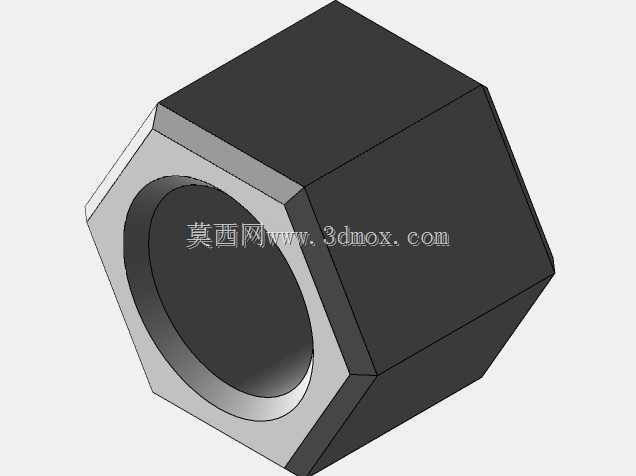

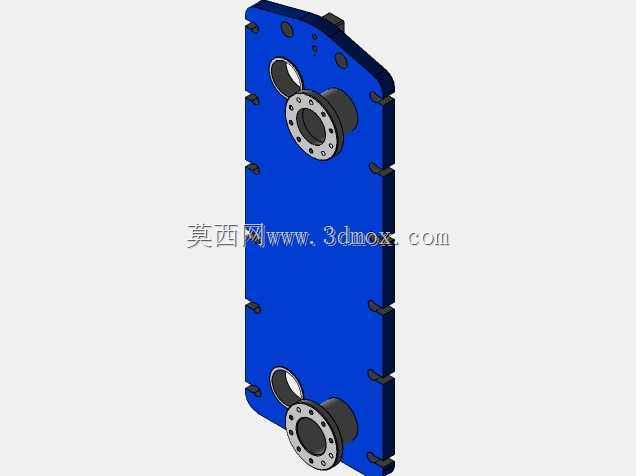

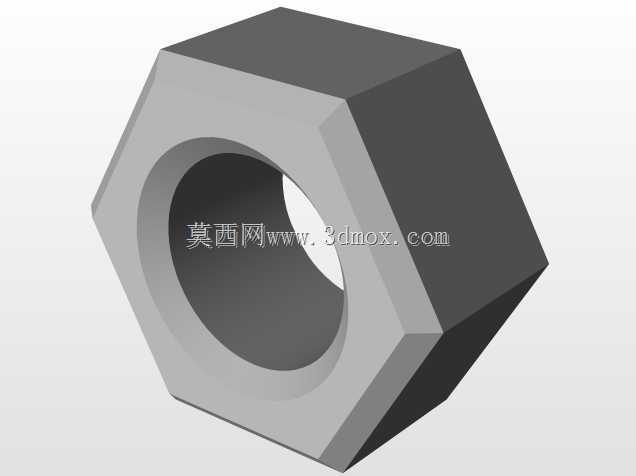

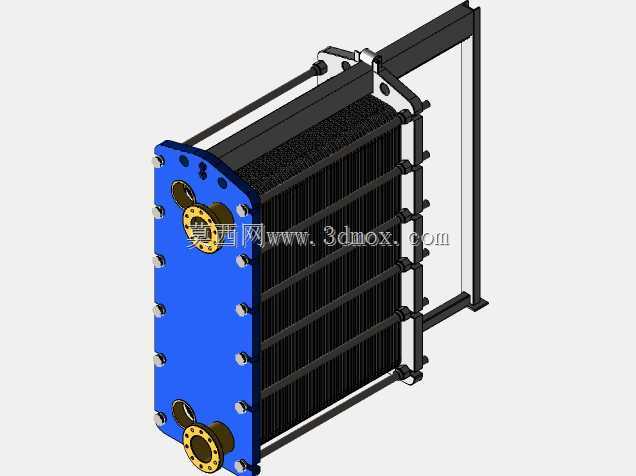

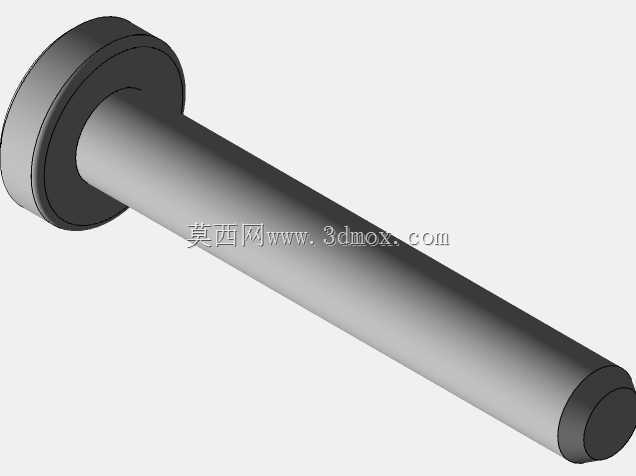

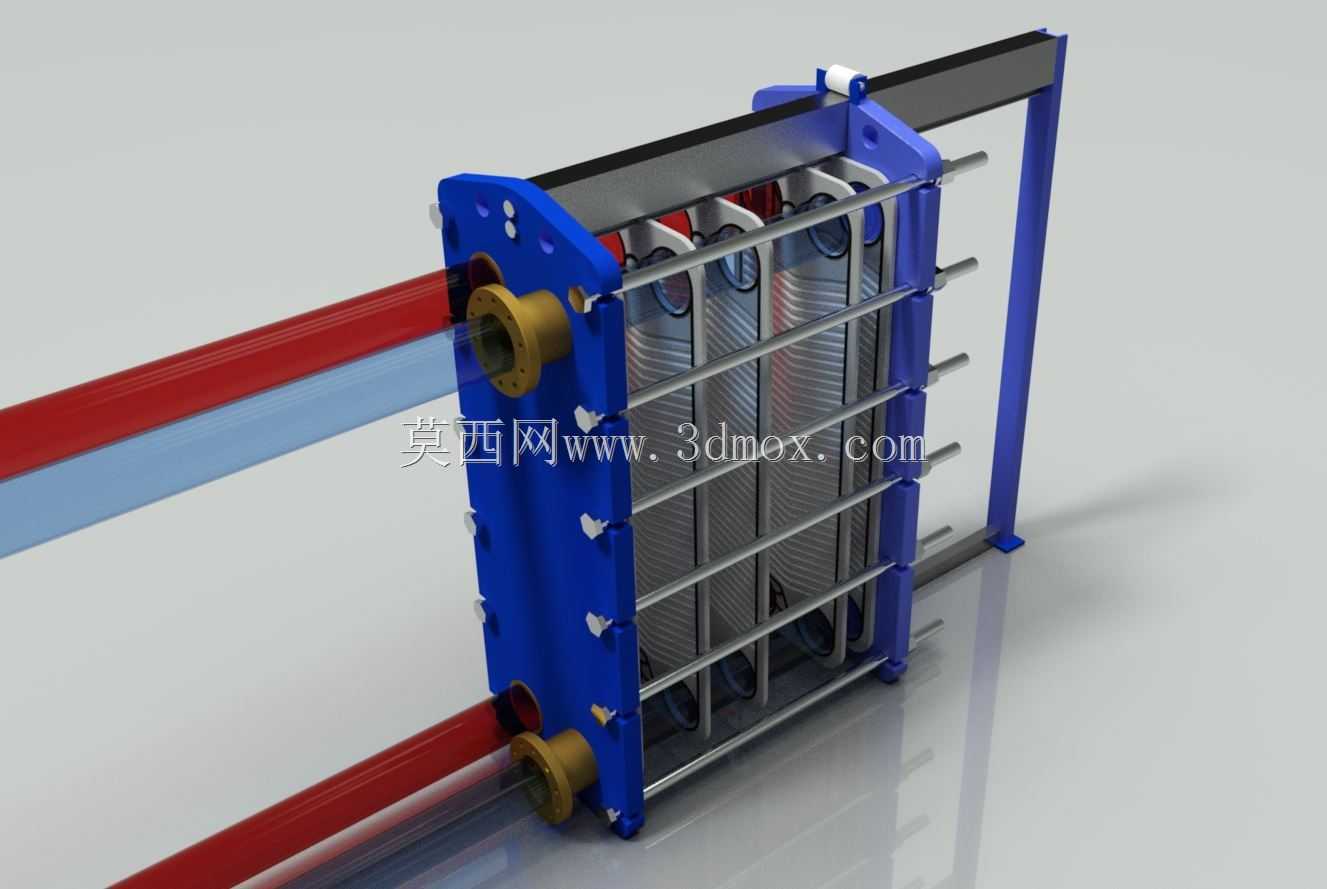

从功能特性来看，该设备采用板片堆叠式的核心换热结构，相邻板片之间形成交错的流体流道，冷热两种流体分别在相邻流道内流动，通过冲压成型的金属板片完成热量交换，板片表面的人字形波纹结构可以在低流速下让流体形成充分湍流，既大幅提升换热系数，也能减少流道内的杂质沉积、降低结垢概率。设备两侧设置带法兰接口的端板结构，上下布置的流体接口可适配不同管路走向的安装需求，法兰接口的密封面设计可保障高压流体工况下的连接密封性，避免流体泄漏。四根贯穿的拉紧螺栓配合两侧的固定端板与活动压紧板，可根据实际换热需求增减板片数量，灵活调整换热面积，适配不同换热量的工况要求，同时也方便后期拆开设备进行板片清洗、密封垫更换等维护作业。

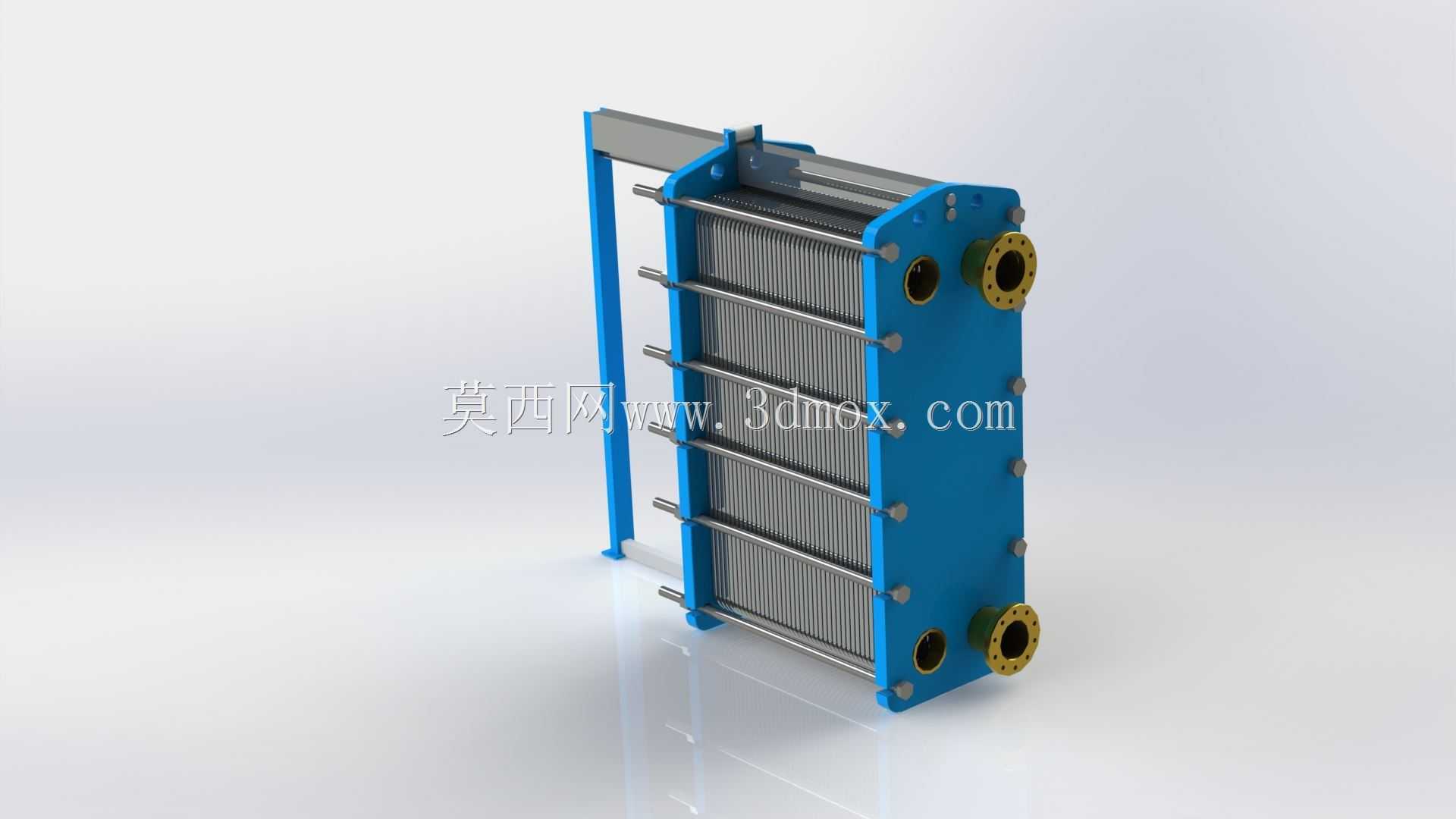

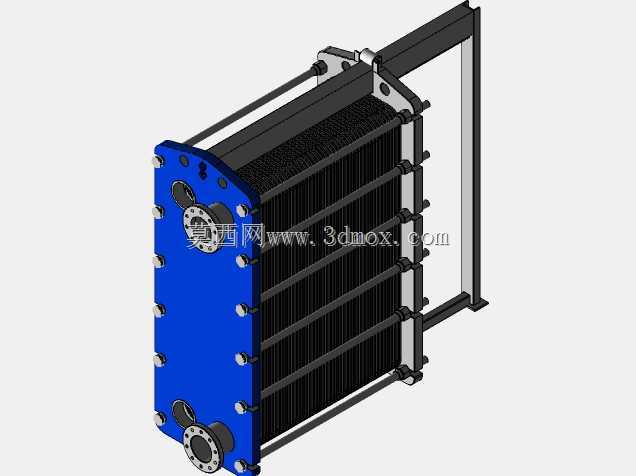

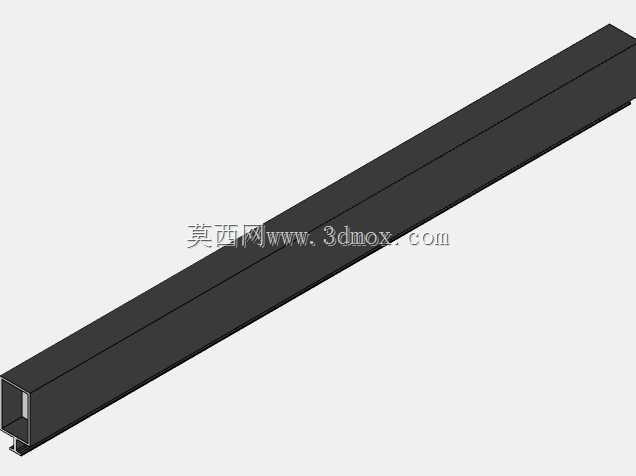

设计过程中，首先围绕换热效率核心目标，确定了板片的波纹角度、流道间距参数，平衡换热效率与流体阻力的关系，避免流阻过大增加配套泵组的能耗；其次充分考虑安装边界，整体采用立式框架结构，安装时仅需预留底部支撑空间、侧面操作空间即可，无需额外的大型吊装预留位，设备的接口位置、法兰尺寸均匹配通用工业管路标准，可直接对接现有工艺管路，减少现场改造工作量。外形上整体为规整的立式长方体结构，蓝色涂装的压紧端板既具备足够的结构强度，也能在工业车间环境中起到防锈防腐的作用，外露的拉紧螺栓做了防锈处理，可适应潮湿、有轻微腐蚀的工业车间环境。设备的压紧板上预留了吊装孔位，方便现场安装时的吊装移位，底部的支撑框架可直接固定在设备基础上，保障运行过程中的结构稳定性，避免流体流动产生的振动引发连接松动。
